Name: NXP FRDM Development Platform for Kinetis KE04 MCUs
Price: 17.25 USD
Availability: InStock

画像にカーソルを合わせると拡大表示されます。

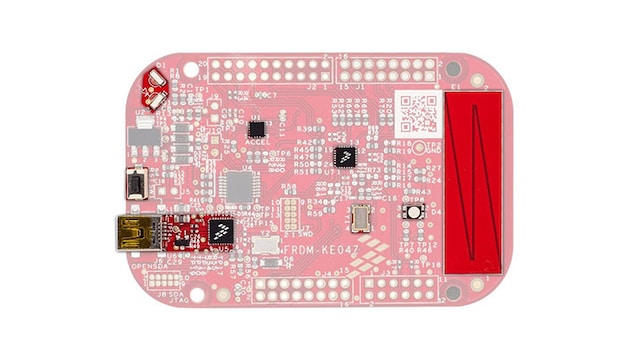

The FRDM-KE04Z is an ultra-low-cost development platform for Kinetis^® KE04 MCUs built on Arm^® Cortex^®-M0+ processor with 8 KB Flash.

Features include easy access to MCU I/O, battery-ready, a standards-based form factor with expansion board options and a built-in debug interface for flash programming and run-control
The FRDM-KE04Z is supported by a range of NXP and third-party development software

デザイン・ファイル

ソフトウェア

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

KEシリーズArm Cortex-M4/M0+

KE04: Kinetis^® KE04-48 MHz, Mainstream Microcontrollers (MCUs) based on Arm^® Cortex^®-M0+ Core

Features

Microcontroller

MKE04Z8VFK4 MCU

48 MHz
8 KB Flash
1 KB SRAM
24 QFN

Connectivity

Easy access to MCU I/O
IrDA transmitter and receiver
Form factor compatible with Arduino^® Rev3 pin layout

Power Management

Flexible power supply options — USB, external source

Debug

OpenSDA debug interface

Mass storage device flash programming interface (default) — no tool installation required to evaluate demo apps
P&E debug interface provides run-control debugging and compatibility with IDE tools
CMSIS-DAP interface: new Arm standard for embedded debug interface

Sensors

Capacitive touch slider, MMA8451Q accelerometer

User Components

Tri-color LED
