Single-chip 16-bit/32-bit microcontrollers; up to 512 kB flash with ISP/IAP, USB 2.0 full-speed device, 10-bit ADC and DAC

LPC2148FBD64
  • 新規採用非推奨
  • このページでは、新規設計を推奨しない製品に関する情報を掲載しています。

The LPC2141/42/44/46/48 microcontrollers are based on a 16-bit/32-bit Arm7TDMI-S™ CPU with real-time emulation and embedded trace support, that combine the microcontroller with embedded high-speed flash memory ranging from 32 kB to 512 kB. A 128-bit wide memory interface and a unique accelerator architecture enable 32-bit code execution at the maximum clock rate. For critical code size applications, the alternative 16-bit Thumb mode reduces code by more than 30 % with minimal performance penalty.

Due to their tiny size and low power consumption, LPC2141/42/44/46/48 are ideal for applications where miniaturization is a key requirement, such as access control and point-of-sale. Serial communications interfaces ranging from a USB 2.0 Full-speed device, multiple UARTs, SPI, SSP to I²C-bus and on-chip SRAM of 8 kB up to 40 kB, make these devices very well suited for communication gateways and protocol converters, soft modems, voice recognition and low end imaging, providing both large buffer size and high processing power. Various 32-bit timers, single or dual 10-bit ADC(s), 10-bit DAC, PWM channels and 45 fast GPIO lines with up to nine edge or level sensitive external interrupt pins make these microcontrollers suitable for industrial control and medical systems.

製品画像を見る

製品詳細

セクションを選択:

ブロック図

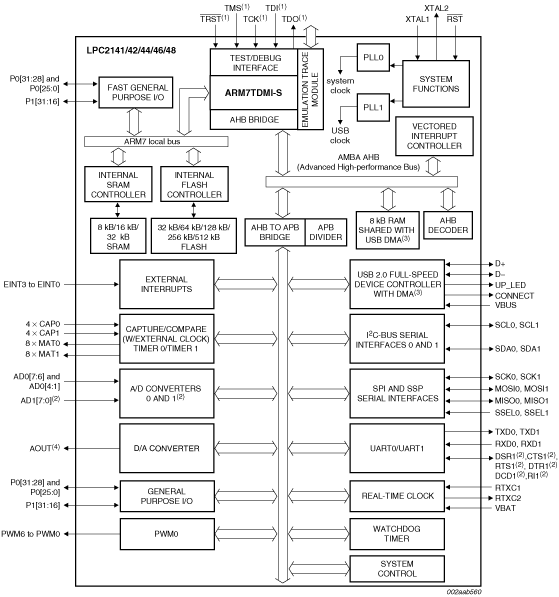

Block diagram: LPC2141FBD64, LPC2142FBD64, LPC2144FBD64, LPC2146FBD64, LPC2148FBD64

図を取得する PDF

Features

2.1 Key features

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

1-5 の 30 ドキュメント

全て表示

設計・リソース

セクションを選択:

設計・ファイル

フィルタ

1 設計・ファイル

  • シンボルおよびフットプリント

    LPC2xxx ORCAD symbols

    ZIP改訂 0Jun 3, 2016 00:00:0013.1 KBLPC2000-ORCAD-SYM
    サインインが必要です
    ダウンロード

ソフトウェア

フィルタ

4 ソフトウェア・ファイル

  • スニペット、ブート・コード、ヘッダ、モニタなど

    AN10711 - USB secondary ISP bootloader

    ZIP改訂 1.0Jun 28, 2017 12:34:00820.3 KBAN10711
    サインインが必要です
    ダウンロード
  • スニペット、ブート・コード、ヘッダ、モニタなど

    Sample Code Bundle for LPC213X and LPC214X Peripherial Using KEIL'S ΜVISION

    ZIP改訂 1Jun 14, 2017 17:34:00145.3 KBSC_LPC213X_-_LPC214X_KEIL-ΜVISION
    ダウンロード
  • スニペット、ブート・コード、ヘッダ、モニタなど

    AN10736 - LPC214x USB simplified - API approach to HID class

    ZIP改訂 1.0Aug 28, 2008 00:00:001.4 MBAN10736
    サインインが必要です
    ダウンロード
  • スニペット、ブート・コード、ヘッダ、モニタなど

    AN10420 - USB virtual COM port on LPC214x

    ZIP改訂 1.0Jun 28, 2017 12:33:00875.5 KBAN10420
    サインインが必要です
    ダウンロード
