ハードウェア
クイック・リファレンス
ボードタイプ.
5 ハードウェア提供
-
完全なソリューションETPLを使用したHVBMSリファレンス・デザイン・バンドル
-
-

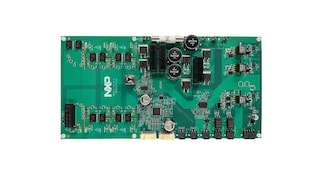

リファレンス・デザイン1500 Vバッテリー・エネルギー蓄積システム・リファレンス・デザイン
アクティブ -
-
NXPバッテリー・マネジメント・ソフトウェア開発キットおよびツールチェーン

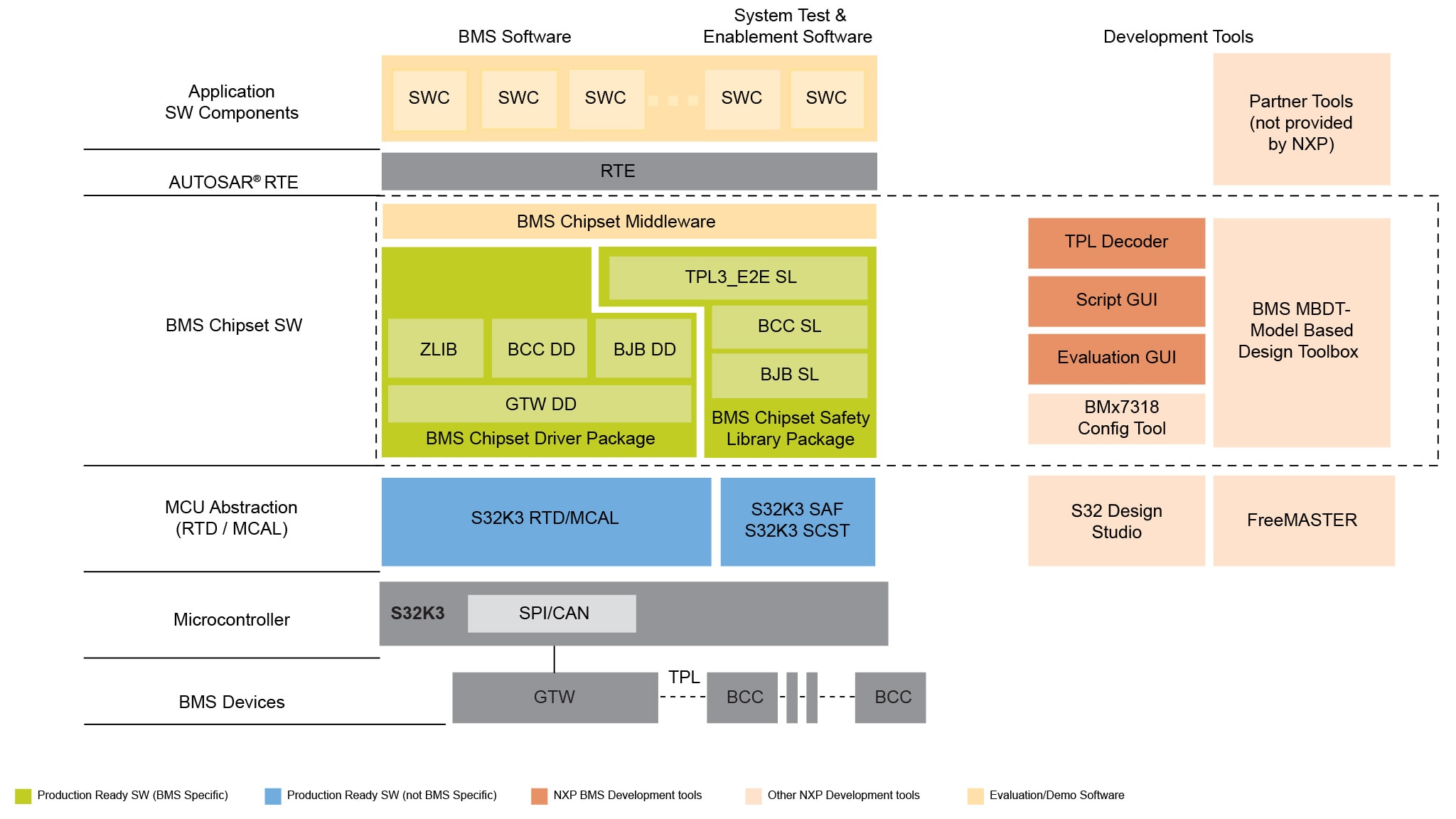

NXPは、バッテリー・マネジメント・システム (BMS) 向けの包括的なソフトウェア・ソリューション・スイートを提供しており、これには量産グレードのデバイス・ドライバ、セーフティ・ライブラリ (SL)、アプリケーション・サンプル、リアルタイム・ドライバ、開発ツールが含まれます。また、包括的なハードウェア・ツールキットとともに、国際標準化機構のISO 26262と車載向けSPICE (Software Process Improvement and Capability Determination) レベル2/3に準拠したAUTOSAR（車載オープン・システム・アーキテクチャ）および非AUTOSAR環境向けソフトウェアを提供することで、お客様の開発時間とコストの削減を可能にしています。
ソフトウェア詳細
特長
BMSドライバ・パッケージ
- マイクロコントローラ抽象化レイヤ (MCAL) のシリアル・ペリフェラル・インターフェース (SPI) ドライバを備えた、NXP BMSシリコン製品用の量産対応複合デバイス・ドライバ (CDD)
- デバイス・ドライバの複雑さを抽象化するCDDインターフェース・レイヤ
- デバイス固有のCDDサンプル
- ISO 26262およびASPICEに準拠して開発
- S32K3でテスト済み、NXP以外のMCUへ移植可能
- AUTOSAR™と非AUTOSARの両方での使用向けに、EB tresos Studio™またはNXP S32 Design Studioで構成可能
BMSセーフティ・ライブラリ (SL)
- SLは、BMSデバイス・セーフティ・マニュアルで定義されているセーフティ・メカニズムを実装しています
- BMSアプリケーション・ソフトウェア・コンポーネント (SWC) がセーフティ・チェックを実行し、バッテリー・セル・コントローラ (BCC) ユニットからのデータにアクセスできるようにします
- ISO 26262およびASPICEレベル2/3に準拠して開発
- S32K3でテスト済み、NXP以外のMCUへ移植可能
- Elektrobit tresos StudioまたはNXP S32 Design Studioで構成可能
アプリケーション・ソフトウェア・コンポーネント
- BMSの機能およびセーフティ、通信、診断向けのリファレンス（サンプル）統合およびソフトウェア・コンポーネント
- HVBMS（車載用）およびBESS1.0（産業用）リファレンス・デザインで開発およびテスト済み
MCU抽象化レイヤ
- リアルタイム・ドライバ (RTD)：AUTOSARまたは非AUTOSARアーキテクチャでS32K3マイクロコントローラ・ユニット (MCU) をMCALとして使用するための、設定可能なドライバの包括的なスイート
- S32K3向けのセーフティ・ソフトウェア・フレームワーク (SAF) および構造的コア・セルフテスト (SCST)
- サンプル統合は、AUTOSARと非AUTOSARの両方の環境で利用可能です
BMSソフトウェア開発ツール
- 評価用グラフィカル・ユーザー・インターフェース (GUI)：NXPのBMS製品の機能について学び、デモを行うための使いやすい製品評価ツール
- スクリプトGUI：特定のユース・ケース、カスタム・スクリプト、カスタム・ハードウェア (HW) ボードでのデバイス機能を評価するためのテスト・ツール
- トランス物理層 (TPL) デコーダ：NXP独自のTPLプロトコルの監視およびデコード・ツール
対応製品
- MC33772C: 6チャネルのリチウムイオン・バッテリー・セル・コントローラIC
- MC33775: 14チャネルのリチウムイオン・バッテリー・セル・コントローラIC、ASIL D対応
- MC33774: 18チャネルのリチウムイオン・バッテリー・セル・コントローラIC、ASIL D対応
- BMI7018: 18チャネルのリチウムイオン・バッテリー・セル・コントローラIC
- MC33664: Isolated Network High-Speed Transceiver
- MC33665A: 汎用BMS通信TPLトランシーバおよびCAN FDゲートウェイ
- BMX6X02: 汎用BMS通信ゲートウェイおよびEIS同期コントローラ
- MC33777: バッテリー・ジャンクション・ボックス監視IC
- BMA7318-BMI7318-BMA7518: 18チャネルのリチウムイオン・バッテリー・セル・コントローラIC
システム要件
MCAL/RTD
- S32K3x RTD 3.xでテスト済み
サポートされるコンパイラ
- GNUコンパイラ・コレクション (GCC) のコンパイラでテスト済み
- IARコンパイラと互換
- GreenHillsコンパイラと互換
サポートされるデバッガ
- Lauterbach
- PE Micro
- Segger J Link（スモークテスト済み）
サポートされるIDE
- NXP S32 Design Studio
- Elektrobit tresos Studio (TM)
AUTOSAR
- Classic AUTOSAR 4.4および20-11でテスト済み
ダウンロード
クイック・リファレンス ソフトウェア・タイプ.
1-5 件/全 7 ダウンロード
-
アプリケーション例 ソフトウェア
BMS GEN2 SL SDK DEMO AUTOSAR 4.4 R21-11 Version 0.9.1
-
アプリケーション例 ソフトウェア
S32K3 Battery Management - SDK Gen 1
-
アプリケーション例 ソフトウェア
BMS GEN2 SDK AUTOSAR 4.4 R21-11 Version 0.9.1
-
デバッグと可視化ツール
HVBMS 400V Automotive Software Package Manager
-
デバッグと可視化ツール
HVBMS 800V Automotive Software Package Manager
注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
