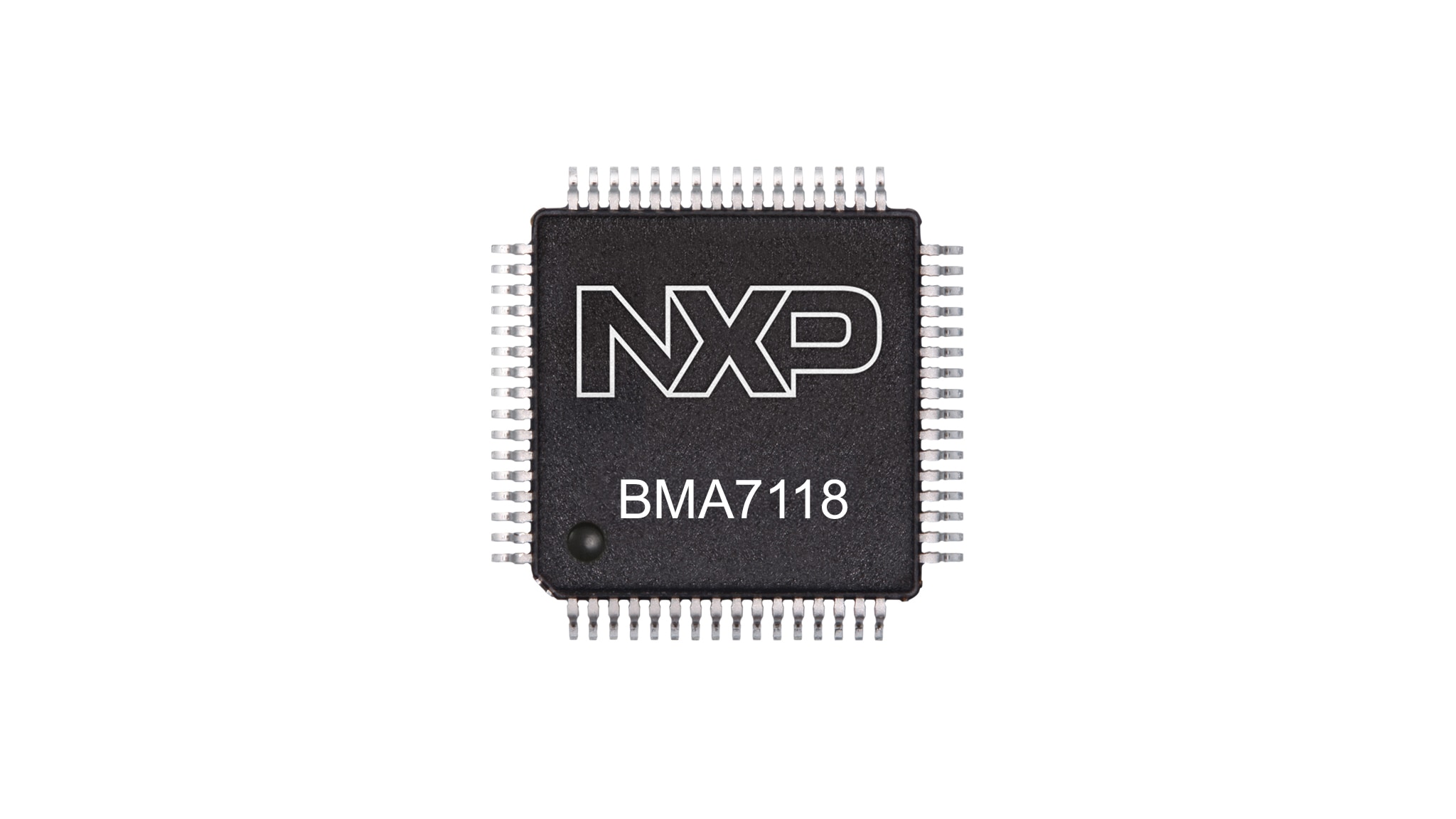

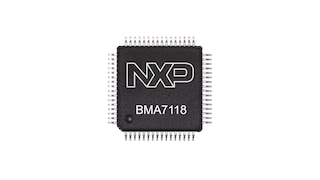

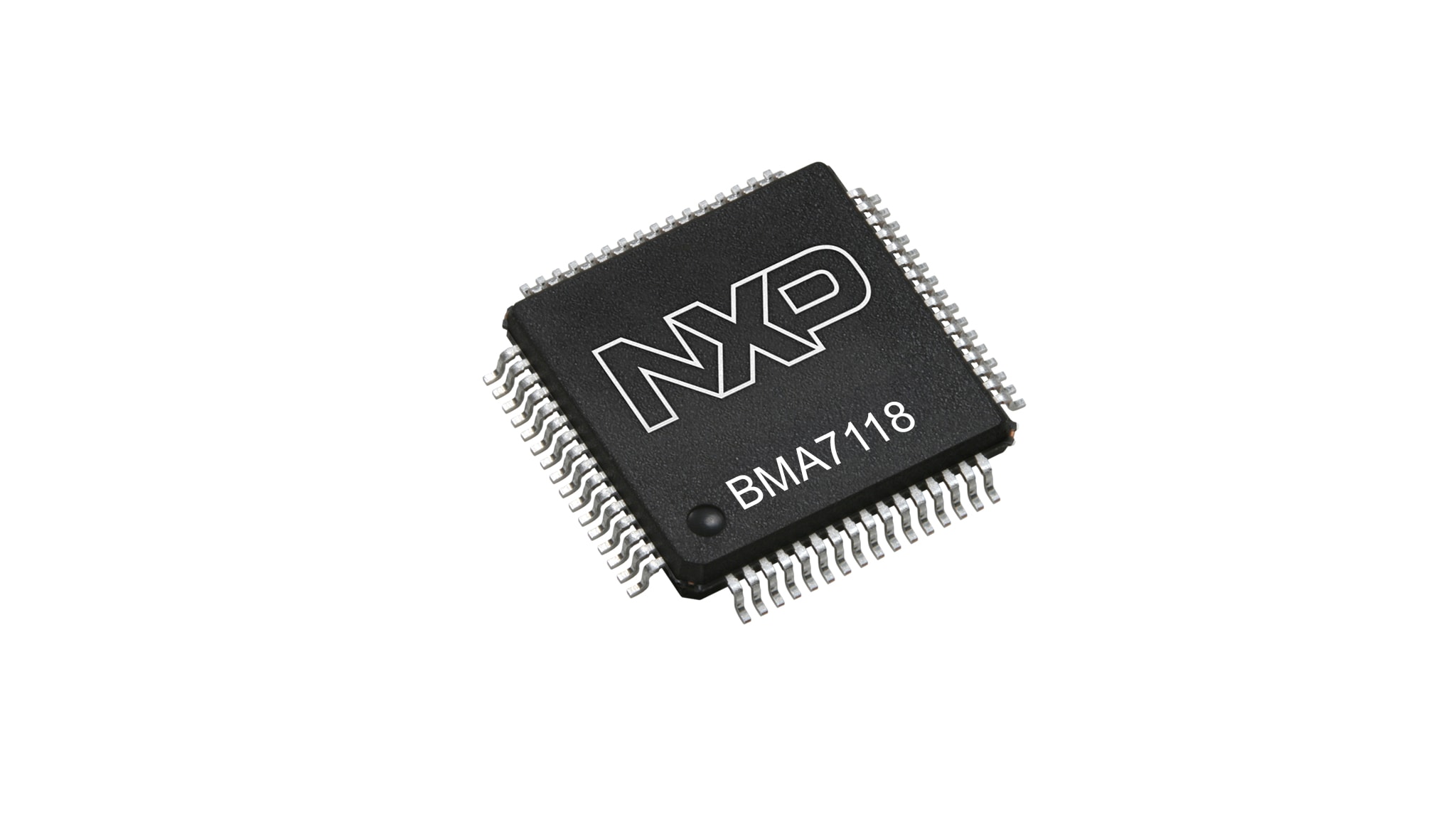

18チャネルのリチウムイオン・バッテリー・セルコントローラIC、ASIL D対応
BMA7118は、電圧測定チャネルごとに専用の高精度ADコンバータ (ADC) を備えた車載リチウムイオン (Li-ion) バッテリー・セルコントローラ集積回路 (IC) であり、電気化学インピーダンス分光法（Electrochemical Impedance Spectroscopy：EIS）の要件である高い同期能力を備えています。各製品がピン互換で同じソフトウェアを使用する製品ファミリを活用することにより、低コストでEISにアップグレードできます。BMA7118はDC-DCコンバータを内蔵しているため、消費電流が5 mAと小さくなります。完全に冗長な独立した内部アーキテクチャとして、自動車安全度水準 (ASIL) Dの機能安全を実現します。
製品詳細
特長
- デバイスあたり8～18セル
- 電圧測定チャネルごとに専用の高精度ADCを備え、EISに必要とされる高い同期能力を提供
- 非常に低い長期ドリフトで標準±0.8 mVの測定誤差
- セルの電圧および温度の測定に国際標準化機構 (ISO) 26262 ASIL Dをサポート
- 外部温度および補助電圧の測定
- 最大62ノードの絶縁型デイジー・チェーン、またはSPIによる通信
- 診断、機能安全、堅牢性
- 低い外部部品表 (BOM) コスト
