BMA6X02用SPI-to-TPL評価ボード

KIT6X02AS2T1
アクティブ

画像をクリックすると拡大します。

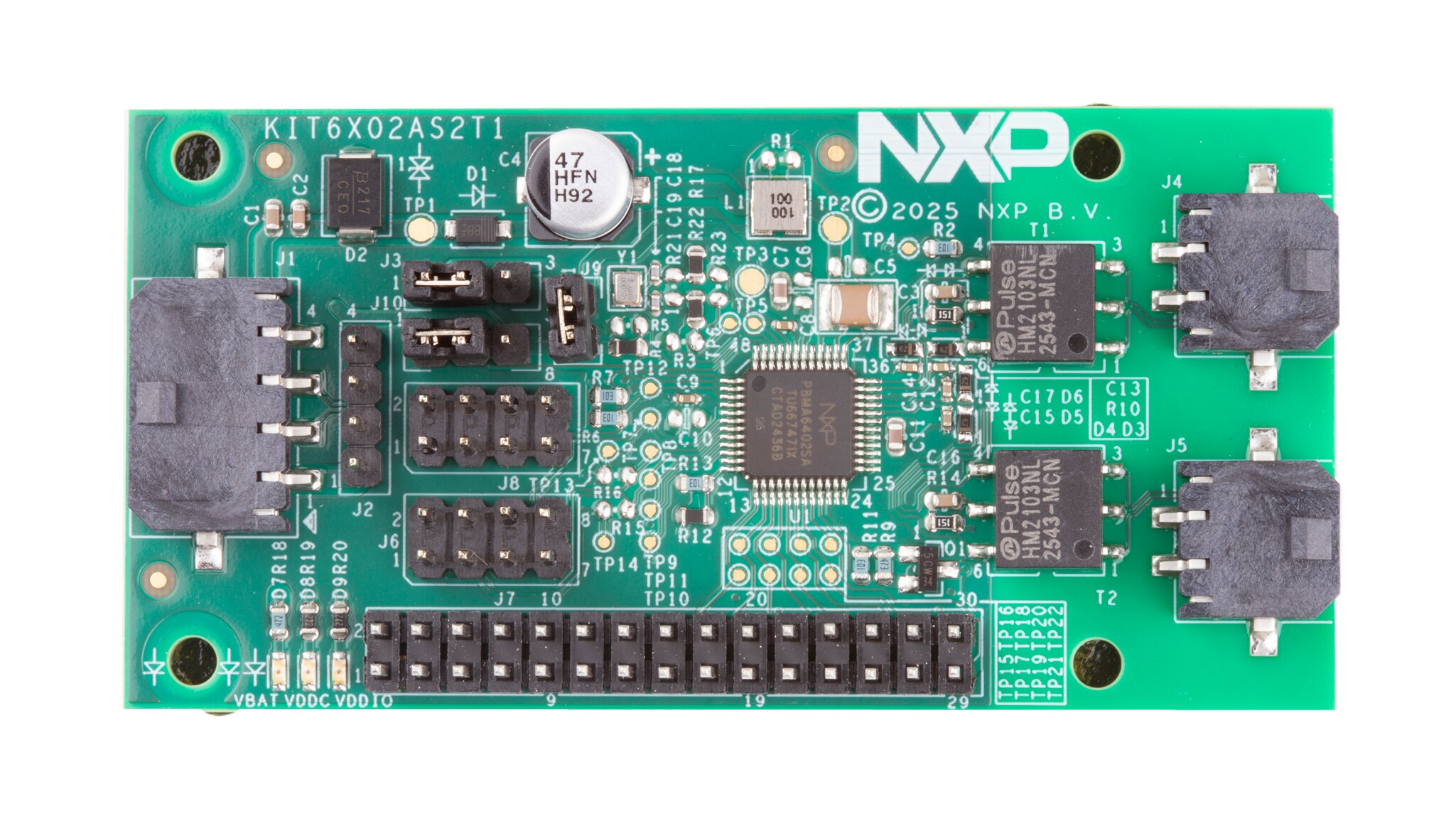

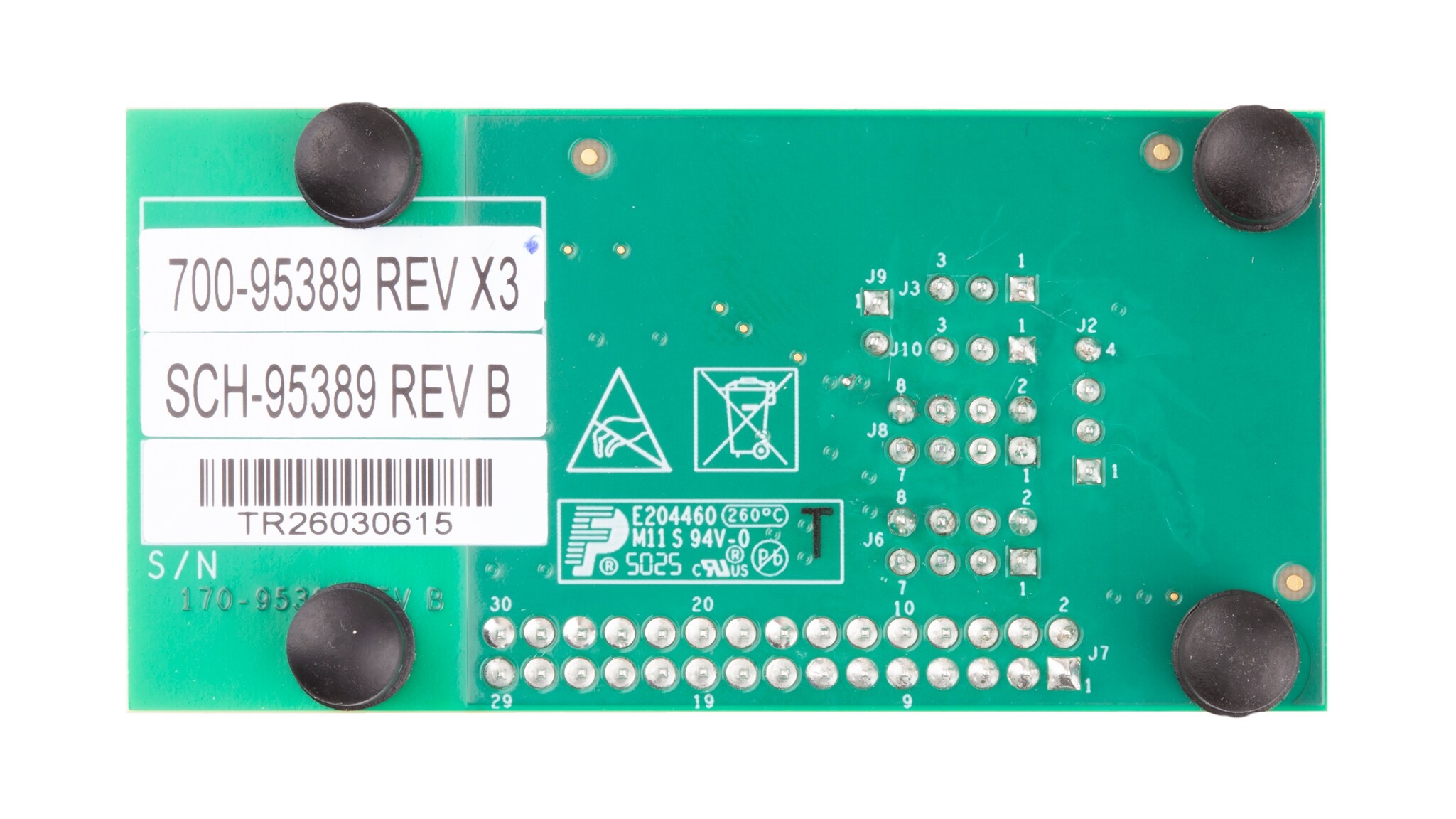

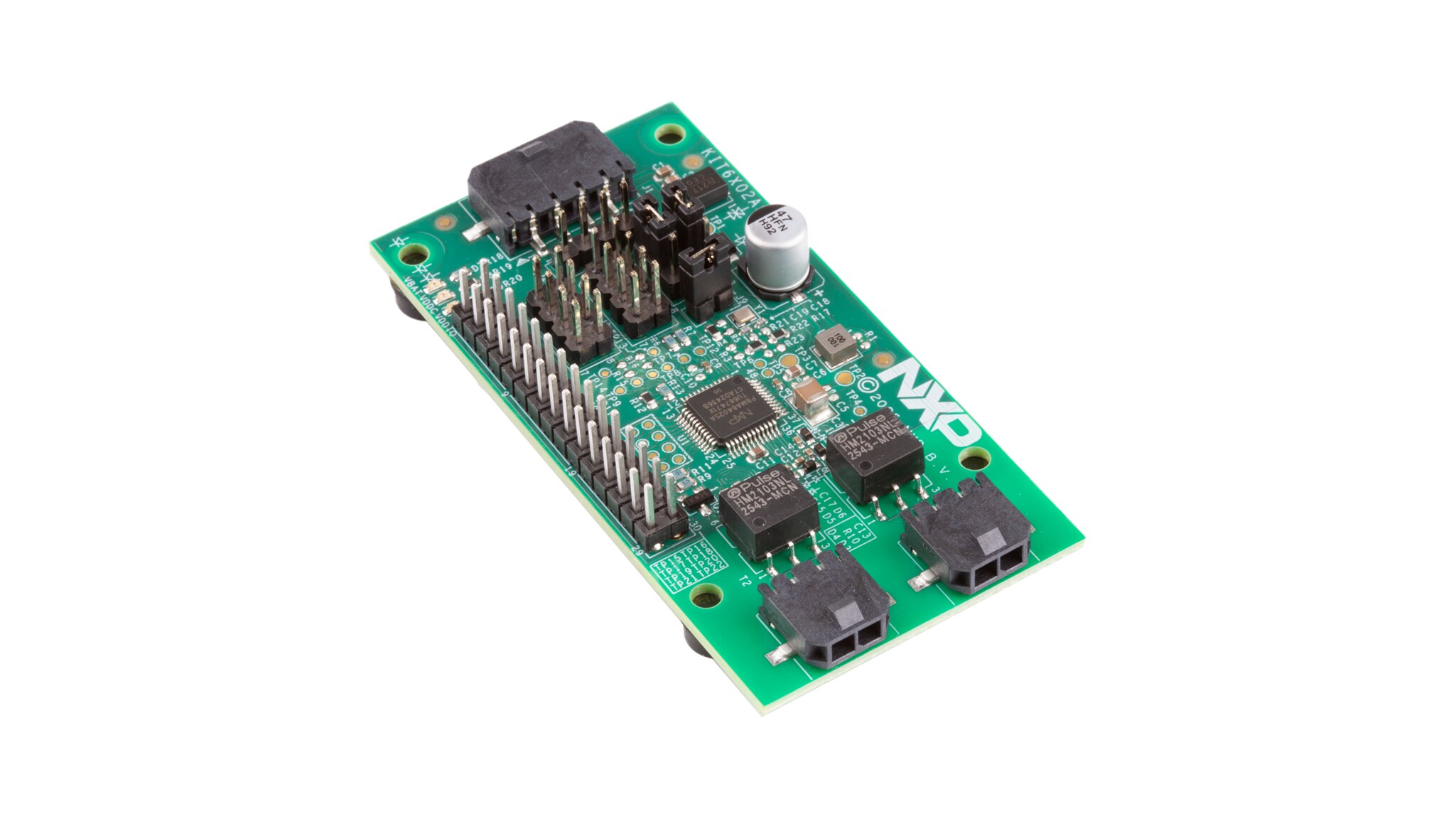

KIT6X02AS2T1評価ボードは、BMA6X02ゲートウェイ・ルータICを使用して、シリアル・ペリフェラル・インターフェースとトランスポート・プロトコル・リンク間 (SPI-to-TPL) のバッテリー・マネジメント通信を実現し、迅速なプロトタイプ作成およびソフトウェア開発をサポートします。このボードは、マイクロコントローラからのTPLメッセージを2つの独立したTPLポートにルーティングし、車載および産業用のバッテリー・マネジメント・システム (BMS) 設計向けに柔軟な通信アーキテクチャを実現します。2つのエレクトリカル・トランスポート・プロトコル・リンク (ETPL) インターフェース、SPIインターフェース、および外部デバイスやセンサ統合をサポートする内蔵のSPIホストとGPIOを搭載しています。このキットには、SPI2TPL評価ボードと、評価セットアップ用の2線式ツイストペアETPLケーブル (50 cm) が含まれています。

ブロック図

KIT6X02AS2T1

KIT6X02AS2T1 Block Diagram
図を取得する PDF

対応製品

バッテリー・マネジメント

バッテリー通信用IC

  • BMX6X02: 汎用BMS通信ゲートウェイおよびEIS同期コントローラ

特長

BMSターンキー・ソリューション

  • SPIインターフェースを使用した柔軟なバッテリー・マネジメント・システム (BMS) 評価ソリューション
  • バッテリー・セル・コントローラ (BCC) ボードおよびバッテリー・ジャンクション・ボックス (BJB) ボードとの簡単な統合

インターフェース

  • エレクトリカル・トランスポート・プロトコル・リンク (ETPL) インターフェース x 2
  • SPIインターフェース

ペリフェラル

  • 内蔵SPIホストによりSPI経由で外部デバイスを制御可能
  • 内蔵汎用I/O (GPIO) によりさまざまなセンサを統合可能

購入オプション

KIT6X02AS2T1-Image

クリックして展開

KIT6X02AS2T1
アクティブ

SPI-to-TPL Evaluation Board for BMA6X02.
