バッテリー・マネジメント・システムで電気化学インピーダンス分光法 (EIS) を実現するソリューション

BMS-EIS
アクティブ

画像をクリックすると拡大します。

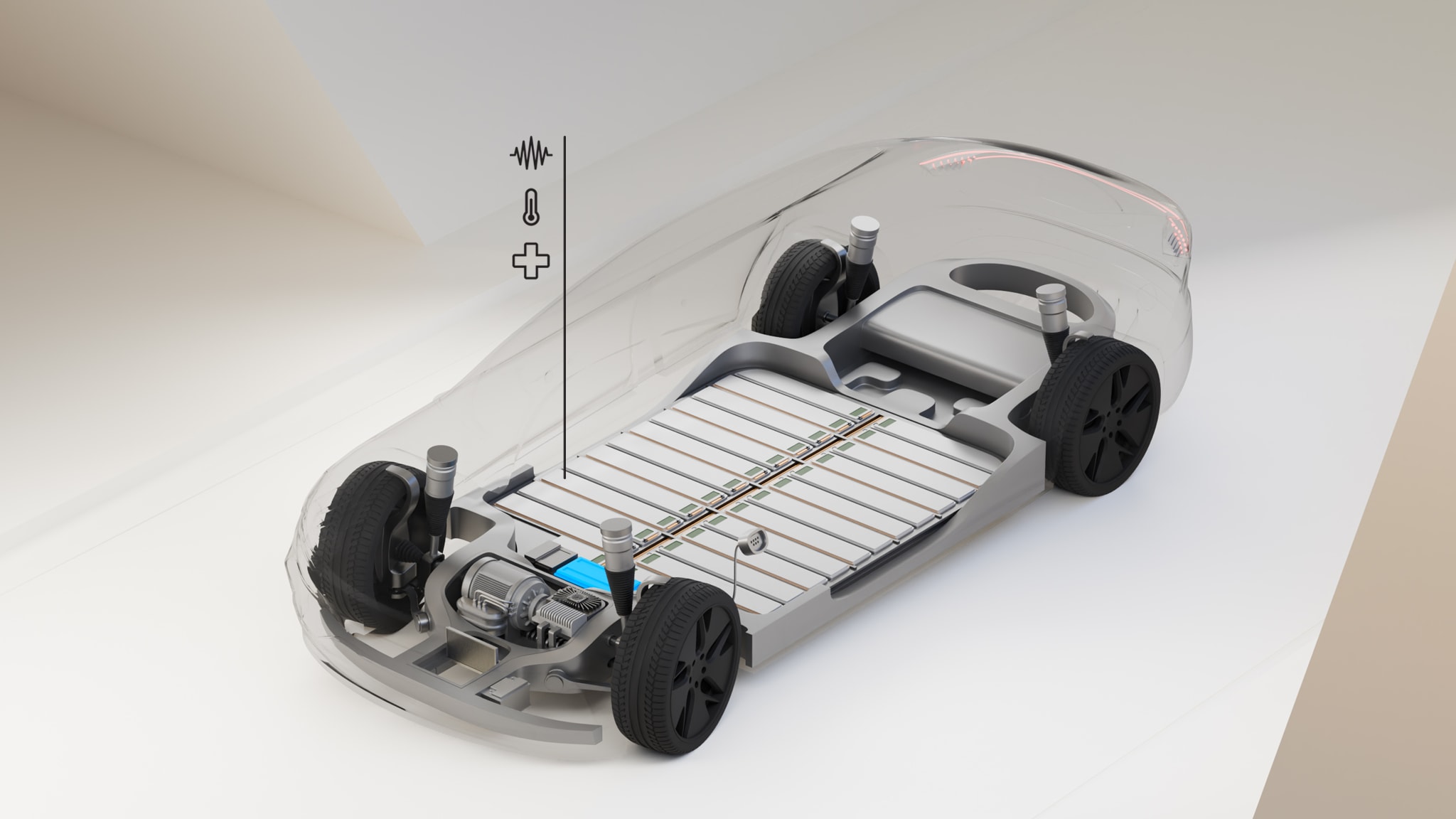

電気化学インピーダンス分光法（Electrochemical Impedance Spectroscopy：EIS）対応のバッテリー・マネジメント・システム (BMS) チップセットは、従来より試験室で用いられてきたテクノロジを車載利用します。このソリューションは3つのゲートウェイ・デバイスで構成されています。1つはデバイス間の同期とデータ転送のために使用され、他の2つは、電圧および電圧に基づいたコンポーネントの応答を測定するセル・モジュール・コントローラと、電流および電流に基づいた励起周波数成分を測定するジャンクション・ボックス・コントローラです。NXPの新しいデバイスは、セル・モジュールやバッテリー・ジャンクション・ボックス (BJB) コントロール・ユニット上で直接交換できるチップ・パッケージで、EISのメリットを提供します。

ブロック図

BMS EIS

BMS EIS Block Diagram
図を取得する PDF

対応製品

パワーマネージメント

セーフティSBC

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

バッテリー・マネジメント

バッテリー通信用IC

  • BMX6X02: 汎用BMS通信ゲートウェイおよびEIS同期コントローラ

バッテリー・センサ

  • BMA8420: EIS機能付きバッテリー・ジャンクション・ボックス・モニタIC
  • TAA3033: TAA3033アクティブ・プリチャージ・コントローラIC

バッテリー・セルコントローラ

  • BMA7418: 18チャネルのEIS対応リチウムイオン・バッテリー・セル・コントローラIC、ASIL D対応

インターフェース

CANパーシャル・ネットワーキング

  • TJA1145A: パーシャル・ネットワーキング機能を備えた高速CANトランシーバ、CAN FDデータ・レート最大5 Mbit/s

特長

ハードウェアを使用した同期

  • EISチップセットは、ハードウェア・ベースの同期アルゴリズムを備えており、パック全体のインピーダンス・データの比較が可能

周波数帯域

  • さまざまな効果を測定できる0.1～1 kHzの幅広い周波数範囲により、固体拡散から内部の短絡評価に至るまで対応

励起キャリブレーション機構

  • BJBデバイスに内蔵されたデュアル・フーリエ変換 (DFT) での電流測定により、励起の正確なキャリブレーションが可能

購入オプション

EVBMA7X18DT1-Image

クリックして展開

EVBMA7X18DT1
アクティブ

BMA7X18 Evaluation Board with Isolated Daisy Chain.

    $129.00 USD
    在庫あり :11

    通常 1～2営業日以内に配送

    カートに入れる
    代理店からの注文
    EVBMA6X02BMU-Image

    クリックして展開

    EVBMA6X02BMU
    アクティブ

    Optimized Battery Management Unit (BMU) for High Voltage Battery Management System (HVBMS) with BMA6X02, S32K358 and FS26.

    • プロセッサ: Arm® Cortex®-M7
    $222.00 USD
    在庫あり :8

    通常 1～2営業日以内に配送

    カートに入れる
    代理店からの注文
    EVBMA8420T3-Image

    クリックして展開

    EVBMA8420T3
    アクティブ

    BMA8420 Electrochemical Impedance Spectroscopy (EIS) Battery Junction Box Evaluation Board.

      $249.00 USD
      在庫あり :3

      通常 1～2営業日以内に配送

      カートに入れる
      代理店からの注文
