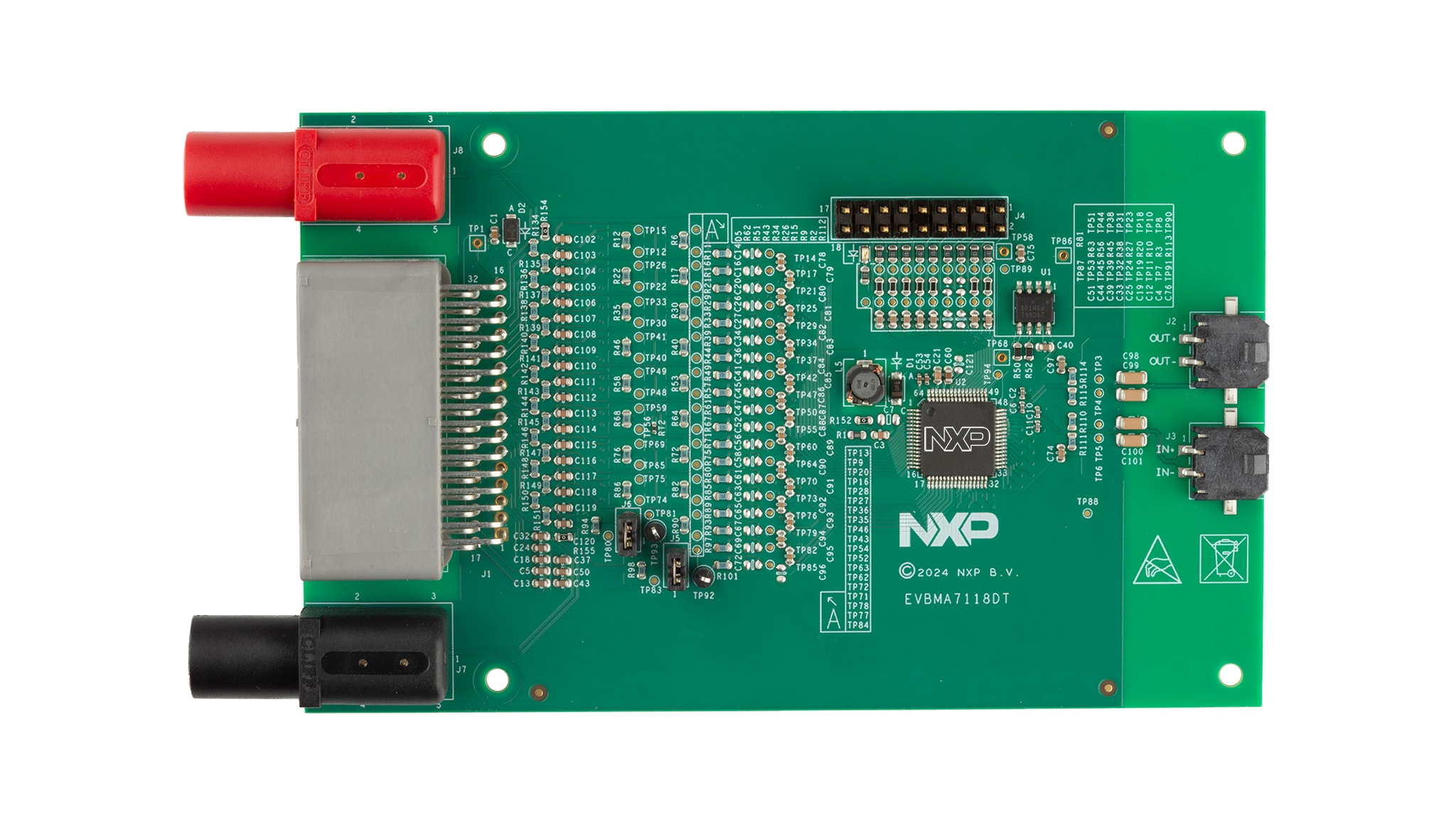

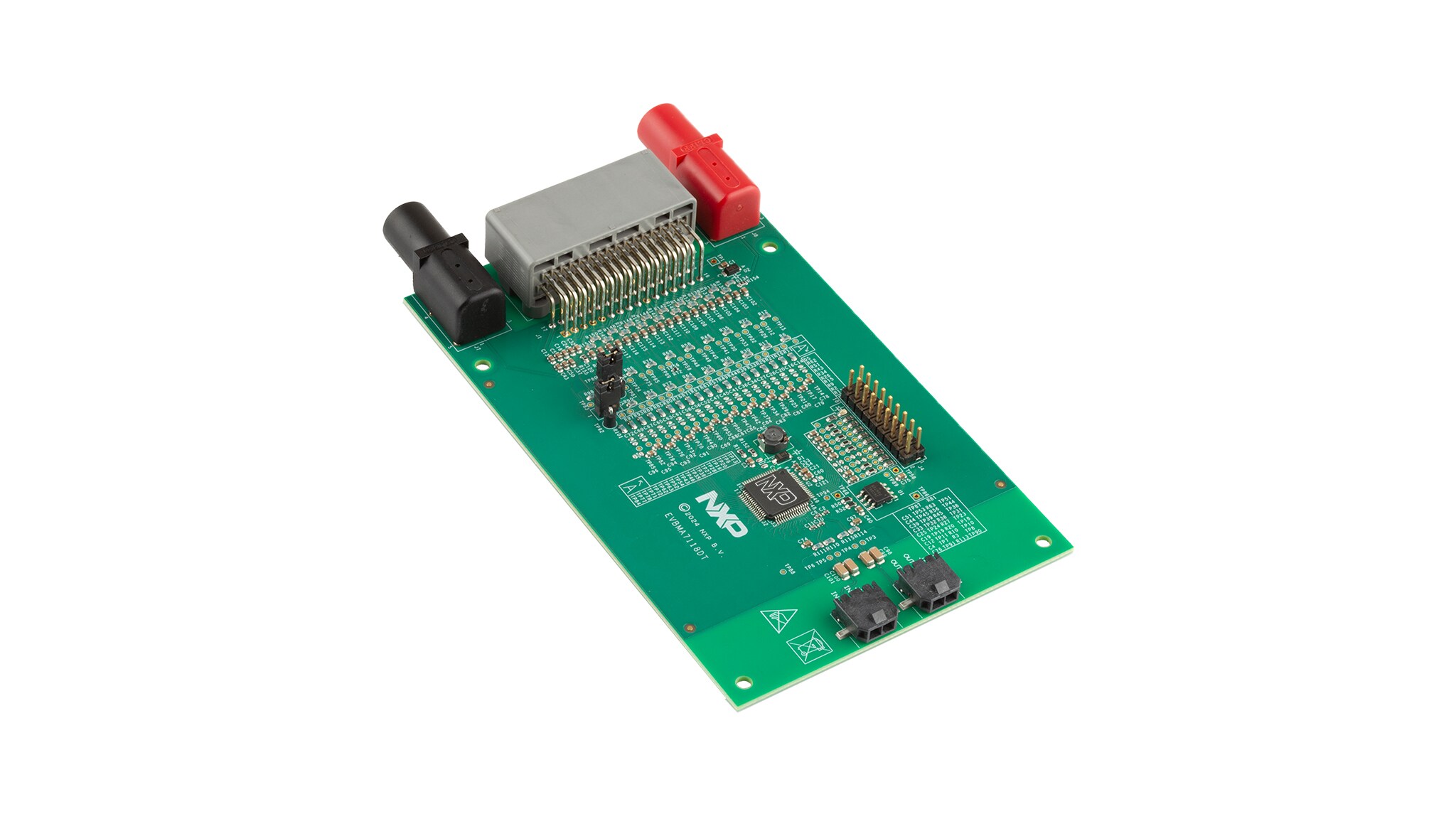

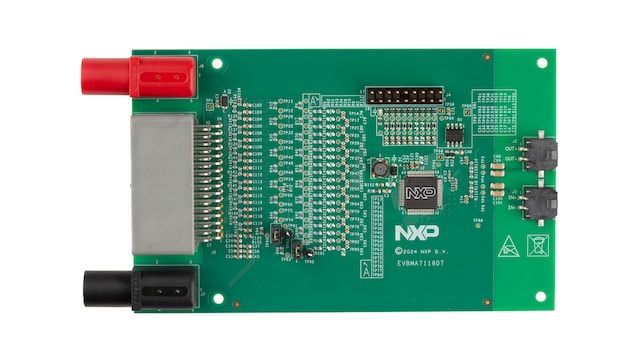

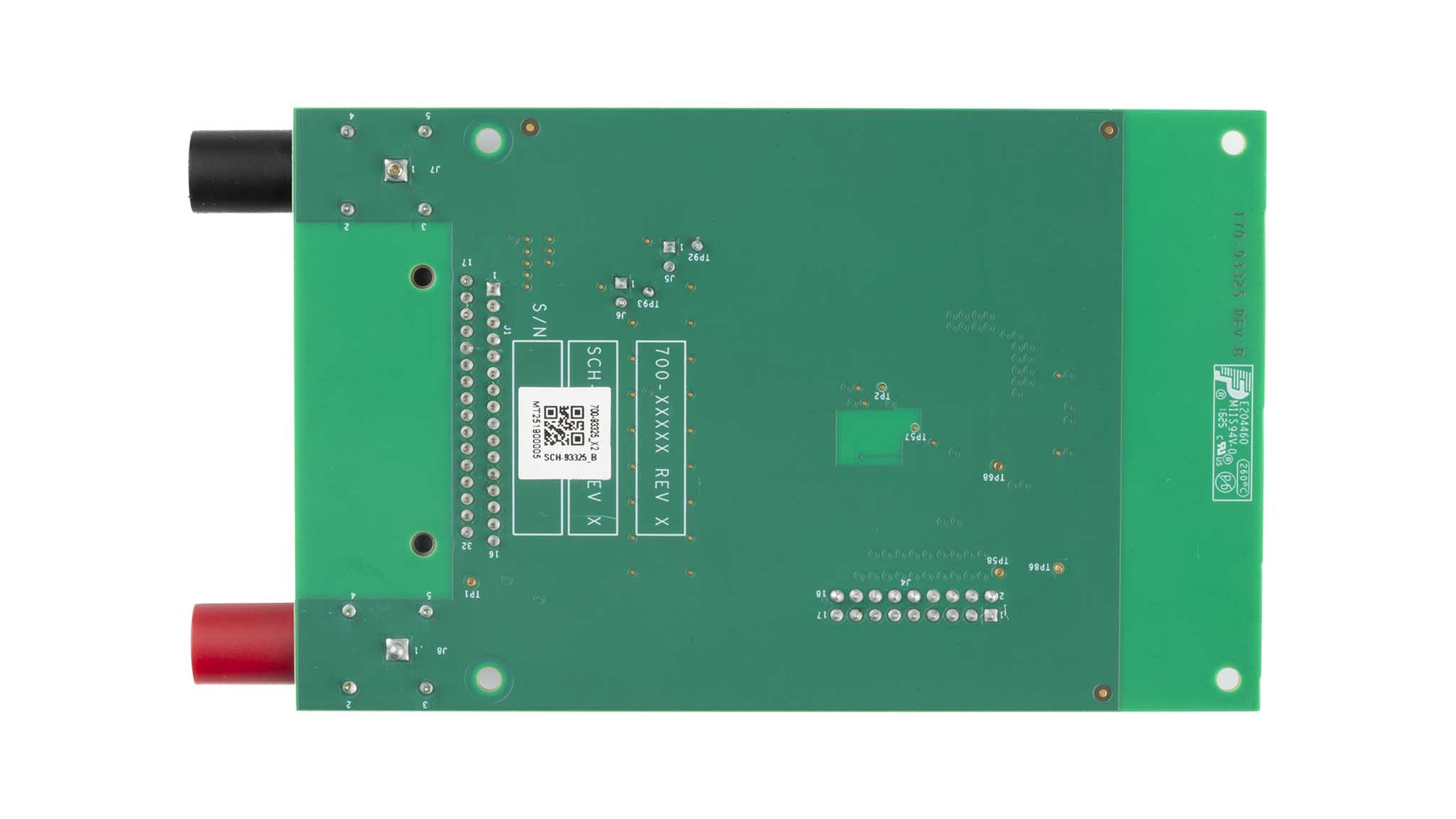

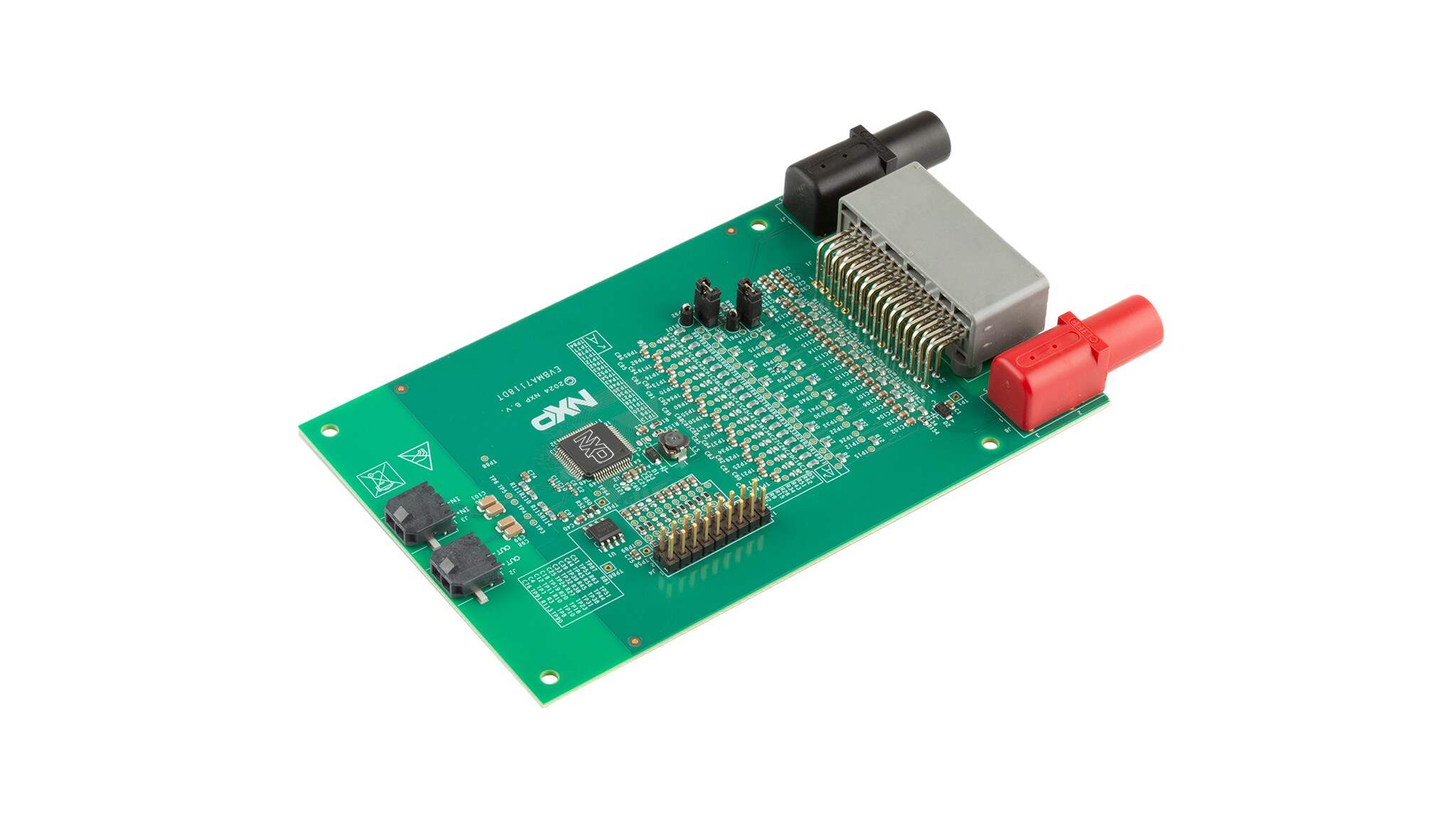

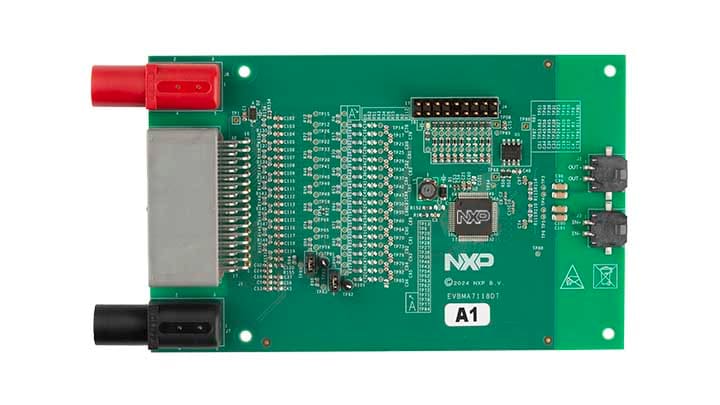

BMA7118 Evaluation Board with Isolated Daisy Chain

EVBMA7118DT
アクティブ

画像にカーソルを合わせると拡大表示されます。

The EVBMA7118 is a distributed cell monitoring unit (CMU) with electrical transport protocol link (ETPL) communication. It is ideal for rapid prototyping of hardware and software of a high-voltage battery management system (HVBMS). This board contains one BMA7118 analog front end (AFE). Several units of this board can be connected to the same daisy chain.

ブロック図

Battery Cell Controller BMA7118

Battery Cell Controller BMA7118
図を取得する PDF

対応製品

バッテリー・マネジメント

バッテリー・セルコントローラ

  • BMA7118: 18チャネルのリチウムイオン・バッテリー・セルコントローラIC、ASIL D対応

Features

Voltage Measurement

  • 1x BMA7118 battery cell controller (BCC) for up to 18 cells, extendable by adding more CMUs to the daisy chain
  • Lifetime guaranteed high-accuracy cell voltage measurement channels, with advanced filtering and averaging

Temperature Measurement

  • 9x analog inputs for negative temperature coefficient (NTC) temperature sensors

Cell Balancing

  • Integrated passive cell balancing up to 300 mA peak

Communication

  • Isolated electrical transport protocol link (ETPL) communication between CMU and battery management unit (BMU)

Cost Reduction

  • Optimized bill of materials (BOM) using capacitive isolation on and off board

購入オプション

EVBMA7118DT-Image

クリックして展開

EVBMA7118DT
アクティブ

BMA7118 Evaluation Board with Isolated Daisy Chain.

    $249.00 USD
    在庫あり :9

    通常 1～2営業日以内に配送

    カートに入れる
