MCX E31 MCU用FRDM開発ボード

FRDM-MCXE31B
製造開始前

画像にカーソルを合わせると拡大表示されます。

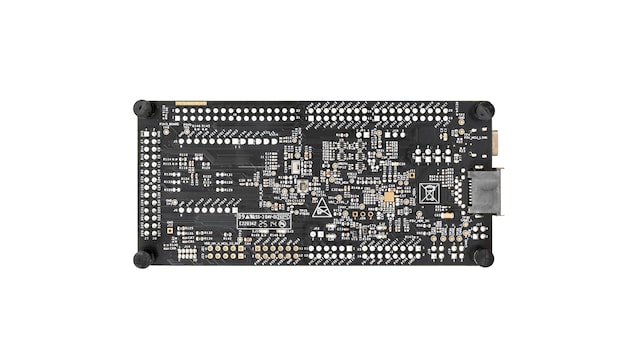

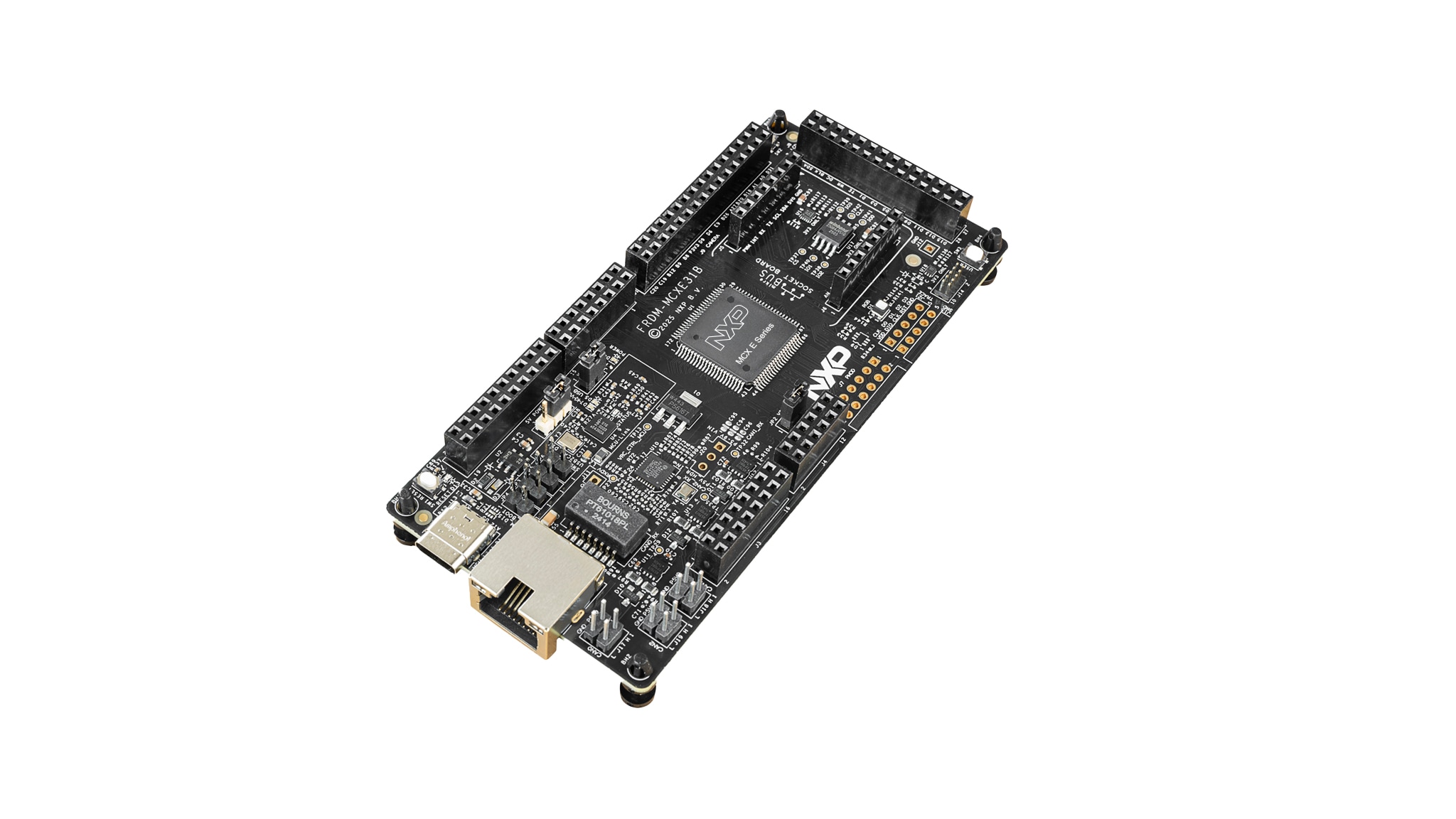

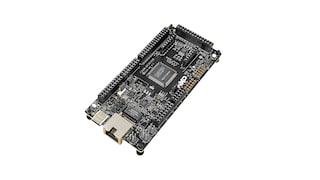

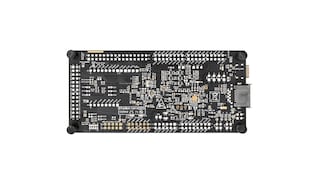

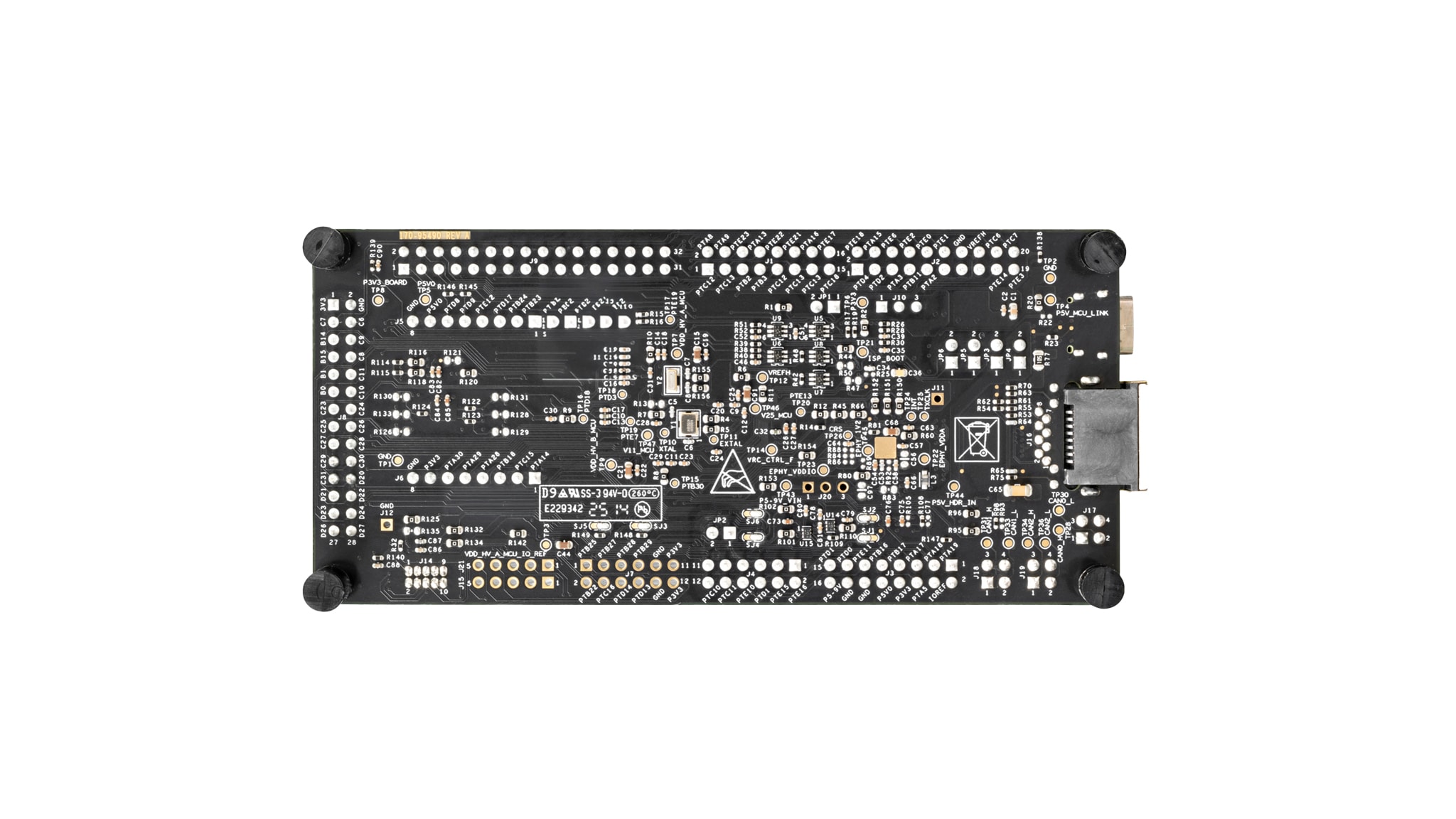

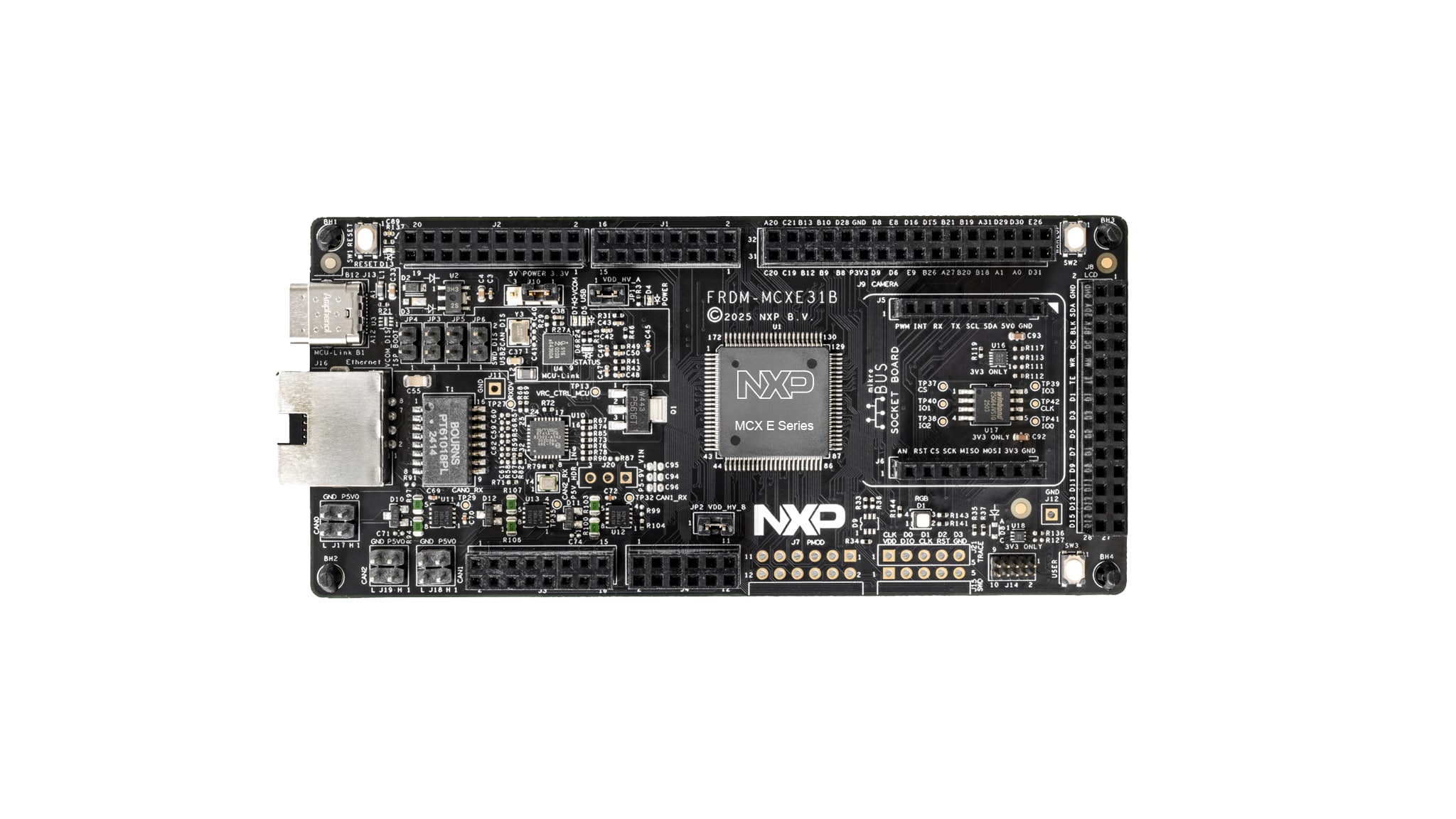

FRDM-MCXE31B開発ボードは、MCX E317/E31Bマイクロコントローラを使用した迅速なプロトタイプ作成用に設計された、コンパクトでスケーラブルなプラットフォームです。MCUのI/Oに容易にアクセスできる業界標準のヘッダ、オープン・スタンダードの統合シリアル・インターフェース、外部フラッシュ・メモリ、オンボードMCU-Linkデバッガを備えています。開発を加速するために、ユーザーはハードウェア・アドオン用の拡張ボード・ハブ 、すぐに使用できるソフトウェア・サンプル用のアプリケーション・コード・ハブといった追加リソースを利用できます。これらはすべて、MCUXpresso開発者エクスペリエンスを通じてアクセスできます。

ブロック図

MCX E31 MCU用FRDM開発ボード

FRDM-MCXE31B Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

MCX Eシリーズ・マイクロコントローラ

  • MCX-E31: MCX E31：安全でセキュアなインダストリアル・オートメーション向けの堅牢な5V MCU

特長

マイクロコントローラ

  • NXPのMCX E31B MCUは、Arm Cortex-M7コアをベースとした32ビット汎用マイクロコントローラで、160 MHzのCPUパフォーマンスを備え、DSPとFPUをサポートし、4 MBのフラッシュと512 KBのSRAMを搭載
  • 8 MBの外部フラッシュ

コネクティビティ

  • USB Type-Cコネクタ（オンボードMCU-Linkデバッガ）
  • CAN/SPI/I²C/UARTコネクタ（Arduino、Pmod/mikroBUS、DNP）
  • 10/100 Mbit/s (RMII) のLAN8741イーサネットPHYおよびRJ45

デバッグ

  • CMSIS-DAPを備えたオンボードMCU-Linkデバッガ
  • JTAG/SWDコネクタ

センサ

  • FXLS8974CFR3 I²Cセンサ
  • 磁気スイッチNMH1000

拡張オプション

  • Arduino®ヘッダ
  • FRDMヘッダ
  • Pmod™ *DNP
  • mikroBUS™
  • FlexIO/LCDヘッダ
  • FlexIO/カメラ・ヘッダ

センサ

  • RGBユーザーLEDに加え、リセット、ISP、ウェイクアップの各ボタン
