8ビットI²CバスおよびSMBus I/Oポート(割込み対応)

製品画像を見る

製品詳細

ブロック図

図を選択する。:

PCA9554_9554A

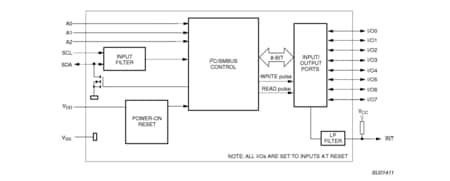

PCA9554_9554A Block Diagram

PCA9554ABS、PCA9554AD

特長

主な特長

  • 動作電源電圧範囲:2.3 V~5.5 V
  • 5 VトレラントI/O
  • 極性反転レジスタ
  • アクティブLowの割込み出力
  • 低スタンバイ電流
  • SCL/SDA入力のノイズ・フィルタ
  • 電源投入時のグリッチなし
  • 内蔵パワーオン・リセット
  • 8本のI/Oピン、デフォルトでは8入力
  • クロック周波数:0 Hz~400 kHz
  • JESD22-A114準拠の2000 V HBM、JESD22-C101準拠の1000 V CDMを上回るESD保護
  • 100 mAを超えるJEDEC規格JESD78に対してラッチアップ試験を実施
  • AEC-Q100に準拠可能
  • 提供パッケージ:DIP16、SO16、SSOP16、SSOP20、TSSOP16、HVQFN16(2バージョン:4 mm x 4 mm x 0.85 mmおよび3 mm x 3 mm x 0.85 mm)、ベア・ダイ

部品番号: PCA9554ABS, PCA9554ABS3, PCA9554AD, PCA9554ADB, PCA9554APW, PCA9554ATS, PCA9554BS, PCA9554BS3, PCA9554D, PCA9554DB, PCA9554PW, PCA9554TS.

購入/パラメータ










































































































ドキュメント

クイック・リファレンス ドキュメンテーションの種類.

1-5 の 26 ドキュメント

全て表示

デザイン・ファイル

クイック・リファレンス 設計・ファイルの種類.

1-5 の 16 設計・ファイル

全て表示

ハードウェア

クイック・リファレンス ボードタイプ.

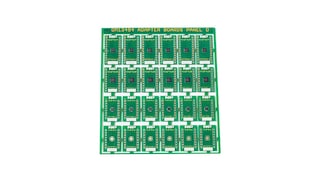

1 ハードウェア提供
