FreeMASTER Run-Time Debugging Tool
FREEMASTER アラートの受信
FreeMASTER is a user-friendly real-time debug monitor and data visualization tool that enables runtime configuration and tuning of embedded software applications. Both global automotive OEMs and appliance manufacturers widely adopted FreeMASTER as it is suitable for use in a broad range of automotive and industrial applications.
FreeMASTER supports non-intrusive monitoring of variables on a running system and can display multiple variables on oscilloscope-like displays as standard widgets (gauges, sliders and more) or as data in text form, offering simple-to-use data recorders.

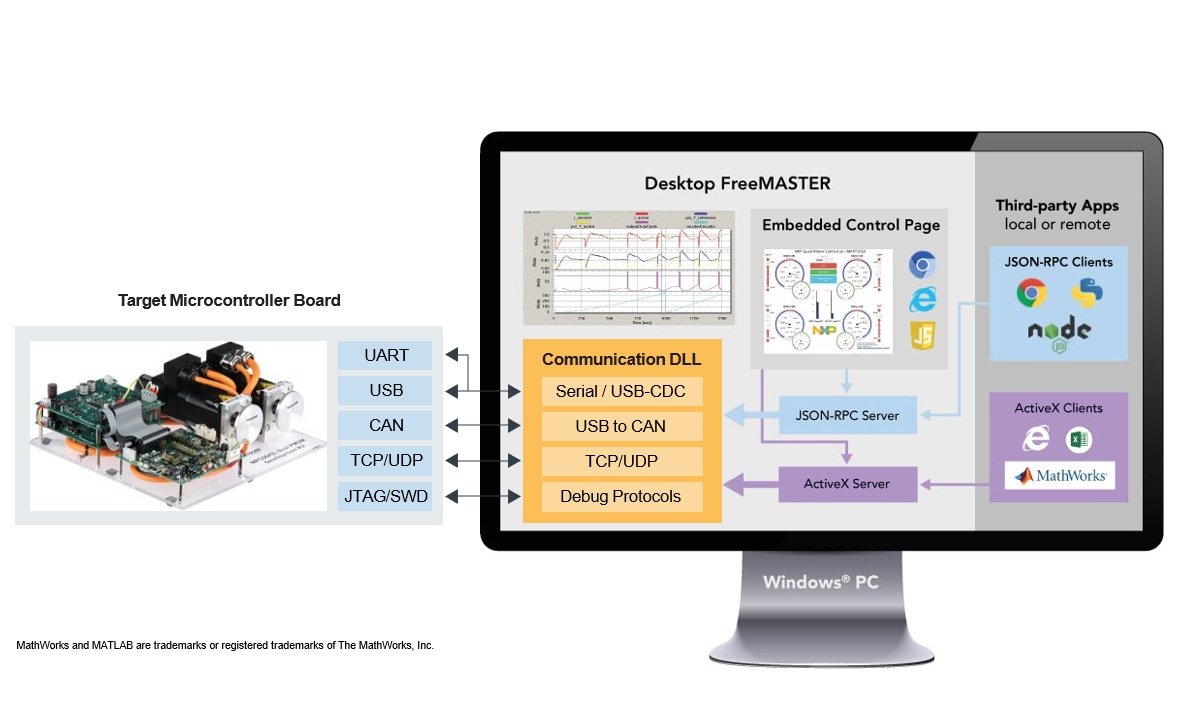

FreeMASTER can link with custom HTML, MATLAB® or Excel to other scriptable frameworks to add MCU hardware into control loops. Connection to the target system from a host running FreeMASTER may be made directly over a broad range of communication peripherals or debug channels. FreeMASTER embeds graphs, tabular grids and web views directly in the desktop application. FreeMASTER connections are made via a network connection using JSON RPC calls, with client implementations available for Python, Node.js, C/C++/C# and other languages. This option is fully compatible with existing Chromium browser component and on top it also offers a better compatibility with legacy solutions built with the Internet Explorer technology. Refer to an IE Migration Guide whitepaper included in the FreeMASTER 3.2 installation for more information.

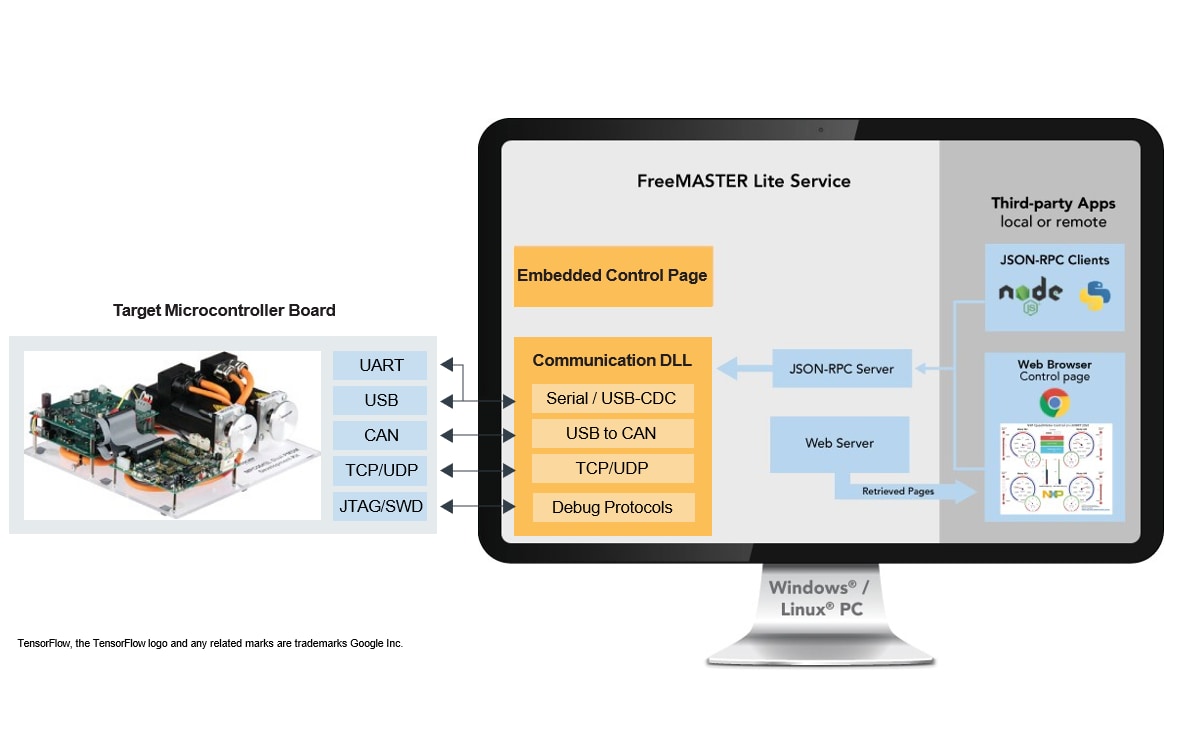

FreeMASTER offers a new component: FreeMASTER Lite. It is a lightweight service leveraging the JSON RPC protocol that can run on Windows or Linux host PC and enables the implementation of custom UI applications on a web browser application (running on a local or remote host computer or mobile device).
FreeMASTER 3.1 extends the FreeMASTER Lite by supporting the Node-RED framework. Node-RED enables the visual programming of event-driven applications. FreeMASTER 3.1 brings a palette of Node-RED "nodes" that act as visual wrappers around JSON-RPC calls, leveraging the full potential of both FreeMASTER and Node-RED to design visual dashboards with minimal or no coding at all.
ソフトウェア詳細
図
図を選択する。:
Features
Real-Time Data Monitoring

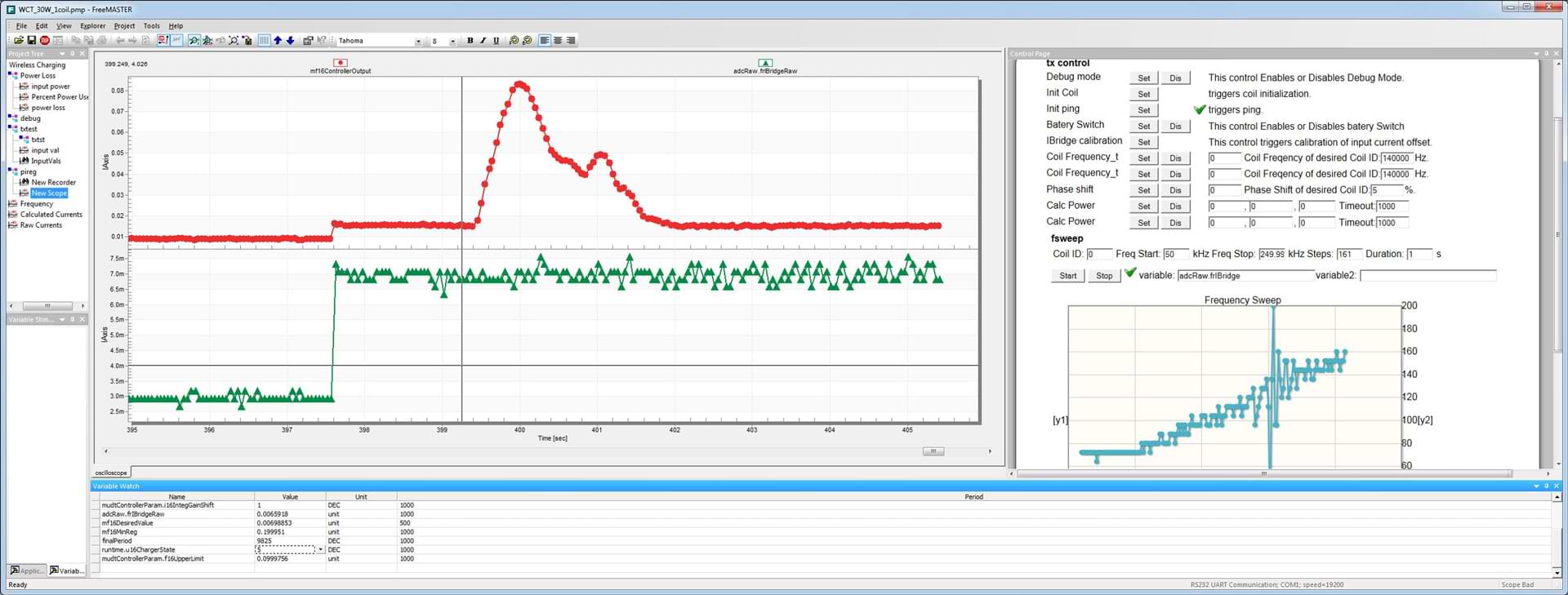

- Real-time oscilloscope/waveforms with simultaneous rising/falling edge triggers
- Multi-channel high-speed data recording (on-board memory oscilloscope)
- User-defined dashboard for data visualization
- Gauge, slider and button widgets
- Text (name, value, min, max, enumerated labels and more)
- Easy incorporation of graphic images
Control Panels
- Direct setting of variable values from watch dialogs
- Time-table stimulation of variable values
- User command/message control
- JavaScript-powered HTML Forms (with push buttons, indicators and sliders) or custom HTML5 gauges
- External application control by Excel, MATLAB or others which support scripting with ActiveX embedding or JSON-RPC protocol
- Microsoft Edge WebView2 browser component which can be used to render dashboard and other control applications running embedded in the FreeMASTER main application window
Host communication options
- UART, USB/CDC serial communication peripherals
- CAN communication
- TCP and UDP network communication
- SWD/JTAG debug connection
- Segger RTT high speed JTAG communication
Development platforms integration
- MCUXpresso SDK, MCUXpresso IDE and MCUXpresso ConfigTools
- Node-RED framework for graphical programming
対応製品
-
プロセッサ＆マイクロコントローラ
-
S32 車載プラットフォーム
-
Armマイクロコントローラ
-
i.MX RTクロスオーバーMCU
-
Kinetis® Eシリーズ: 5V、Arm® Cortex®-M0+/M4コアに基づく堅牢なマイクロコントローラ(MCU)
-
LPC54000シリーズ： Arm® Cortex®-M4コアを搭載した電力効率に優れたマイクロコントローラ(MCU)
-
LPC800シリーズ： Arm® Cortex®-M0+コアを搭載した低コストマイクロコントローラ(MCU)
-
LPC5500シリーズ： Arm® Cortex®- 40nmエンベデッド・フラッシュ・テクノロジを活用したM33ベースの大量市場向けマイクロコントローラシリーズ
-
Kinetis® K1xメインストリームマイクロコントローラ(MCU)(Arm® Cortex®-M4コアをベース)
-
Kinetis® K2x USB マイクロコントローラ(MCUs)Arm® Cortex®-M4コアをベース
-
Kinetis® K3x Segment LCDマイクロコントローラ(MCU)(Arm® Cortex®-M4コアをベース)
-
Kinetis® K4x USBおよびArm® Cortex®-M4コアに基づくセグメントLCDマイクロコントローラ(MCU)
-
Kinetis® K5x Arm® Cortex®-M4コアに基づく測定マイクロコントローラ(MCU)
-
Kinetis® K6xイーサネット・マイクロコントローラ(MCU)(Arm
-
Kinetis® K7x Graphic LCDマイクロコントローラ(MCU) (Arm® Cortex®-M4コアをベース)
-
Kinetis® Lシリーズ: Arm® Cortex®-M0+コアをベースとする超低消費電力マイクロコントローラ(MCU)
-
KVシリーズ： Arm® Cortex®-M0+/M4/M7に基づくリアルタイムモーター制御および電力変換マイクロコントローラ
-
Kinetis® K0x Arm® Cortex®-M4コアをベースとするエントリレベルマイクロコントローラ(MCU)
-
-
Power Architecture
-
その他のアーキテクチャ
-
16ビットDSC | 56800コア
-
16ビットDSC | 56800Eコア
-
32ビットDSC | 56800EX / 56800EFコア
-
16ビットS12 MagniV® mixed-signal AEC-Q100認定MCU (オートモーティブおよびインダストリアル用)
-
16-Bit S12 and S12X MCUs
-
-
-
ワイヤレス・コネクティビティ
-
ワイヤレス・マイクロコントローラ
-
Multiprotocol MCUs
-
-
-
パワーマネージメント
システム要件
FreeMASTER Desktop Application
- Host side operating system: Windows 8 and Windows 10 32/64 bit.
- Hard drive space: 455 MB.
- Required hardware: Serial RS-232 port for local control, USB-to Serial converter, USB-to-CAN interface or a debugger interface.
FreeMASTER Lite
- Host side operating system: Windows 8 and Windows 10 32/64 bit and Linux 64 bit.
- Hard drive space: 470 MB (Windows) / 230 MB (Linux).
- Required software: Java JRE (Linux).
- Required hardware: Serial RS-232 port for local control or USB-to Serial converter.
- Hard drive space: 810 MB.
- Required hardware: Serial RS-232 port for local control, USB-to Serial converter, USB-to-CAN interface or a debugger interface.
Platform Support
| NO Driver | Target Driver Required | ||||||
|---|---|---|---|---|---|---|---|
| MCU Families | SWD/JTAG/BDM | Packet-Driven BDM | Serial | CAN | USB | TCP/IP | SEGGER RTT** |
| S32G Processors for Vehicle Networking |
|
||||||
| S32K3 Microcontrollers for General-Purpose | |||||||
| S32K1 Microcontrollers for General-Purpose | |||||||
| i.MX RT, Kinetis® and LPC MCUs based on Cortex-M cores |
|
|
|
|
|
|
|
| S12 MagniV® Mixed Signal, S12 and S12X MCUs |
|
|
|
|
|||
| MPC5xxx MCUs based on Power Architecture® |
|
|
|
|
|||
| S08 MCUs |
|
|
|
|
|||
| DSC |
EOnCE |
|
|
|
|||
| ColdFire® MCUs |
|
|
|
|
|||
*Supported interfaces may vary
**SEGGER RTT available from version 3.1.3
