Name: S12ZVMC 3phase BLDCPMSM Evaluation Board
Price: 559.00 USD
Availability: BackOrder

画像にカーソルを合わせると拡大表示されます。

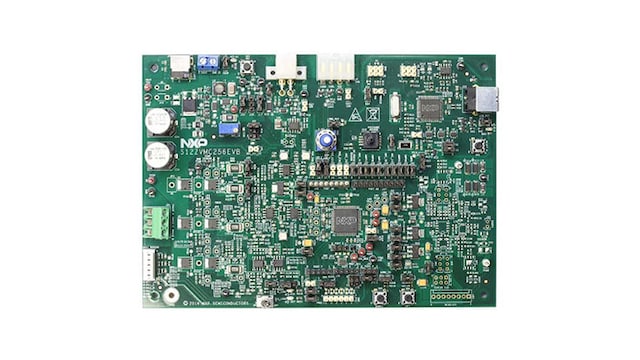

The S12ZVMC256 is a development board for the S12 MagniV^® S12ZVM 16-bit MCUs targeted for 2-phase DC and 3-phase BLDC or PMSM motor control applications. The S12ZVM integrates an MCU with an S12Z core, a 5 V voltage regulator, a CAN physical layer and a gate driver unit capable of controlling up to 6 power MOSFETs and is targeted for automotive applications such as HVAC blowers, engine cooling fans, wiper systems, fuel or water pumps.

デザイン・ファイル

ソフトウェア

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

S12 MagniVミックスド・シグナルMCU

S12ZVM: 車載/産業用モータ制御アプリケーション向けS12ZVMミックスド・シグナル・マイクロコントローラ

Features

Connectivity

Connector interface for 2-phase (DC) or 3-phase (BLDC or PMSM) motor
USB-to-SCI interface
CAN connector
Hall-sensor interface and connector
Resolver interface and connector

Power Management

Shunt resistors for current sensing on up to three phases and common DC link

Debug

Built-in OSBDM debugger

One general-purpose potentiometer, two LEDs, two push buttons and one switch

購入オプション

クリックして展開

S12ZVMC256EVB
アクティブ

S12ZVMC256 Development Board for 2-phase DC and 3-phase BLDC.

$559.00 USD

保留中の在庫

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類

9 ドキュメント

コンパクトリスト

AN5190: S12ZVM Derivatives: Configuring PMF Module – Application Note[AN5190]

PDFSep 16, 2015改訂 0
AN5176: Using the High Voltage Physical Layer in the S12ZVM – Application Note[AN5176]

PDFSep 1, 2015改訂 1
AN4975: Using MSCAN on the MagniV Family – Application Note[AN4975]

PDFAug 11, 2014改訂 0
AN4704: 3-phase Sensorless BLDC Motor Control Kit with the S12 MagniV MC9S12ZVM – Application Note[AN4704]注目

PDFAug 14, 2013改訂 1
AN4718: 3-Phase BLDC Hall Sensor Application Using S12ZVM – Application Note[AN4718]注目

PDFApr 30, 2013改訂 0

S12ZVMC256EVB Quick Start Guide[S12ZVMC256-QSG]

PDFNov 15, 2016改訂 1

S12ZVMC256 Basic Training[S12ZVMC256-TNG]

PDFNov 15, 2016改訂 0

S12 MagniVミックスド・シグナルMCU - ファクトシート[S12ZVMFS]

PDFNov 1, 2023改訂 4

MC9S12ZVM128MCBUG, S12ZVM12EVB Evaluation Board User Guide[MC9S12ZVM128MCBUG]はじめに

PDFMar 3, 2016改訂 2
