Digital Signal Controllers
The MC56F84xxx is based on our 32-bit DSP core.
A high speed digital signal controller, offering exceptional precision, sensing and control for a very efficient digital power conversion and advanced motor control applications.

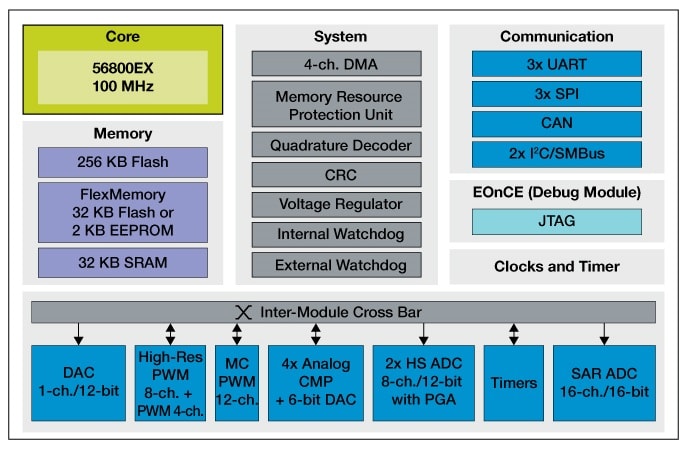

The MC56F84xxx includes advanced high-speed and high-accuracy peripherals.
製品詳細
Features
- 100 MHz/100 MIPS 32-bit DSP core
- 64 KB to 256 KB flash memory flexibility and Direct Memory Access (DMA) controller
- Single-cycle math computations, fractional arithmetic support and parallel moves
- Up to 24 PWM channels with input capture
- Hi-res PWMs with 312 pico-second resolution
- 2x 12-bit high-speed (HS) ADCs with 3.3 Msps resolution
- 1x 16-bit ADC with 1 Msps resolution
- 4 analog comparators with integrated 6-bit DACs speed system event identification and shutdown of the PWM outputs
- 1 12-bit DAC with auto waveform generation
- Various communication peripherals: 3 QSCIs; 3 QSPIs; 2 I²C/SMBus; 1 FlexCAN
- This product is included in our product longevity program, with assured supply for a minimum of 15 years after launch
関連製品
Digital Signal Controllers
Digital Signal Controller for Motor Control Applications
Digital Signal Controller
MC56F826xx/MC56F827xxデジタル・シグナル・コントローラ
Digital Signal Controller for Auto and Industrial Applications
Digital Signal Controller with CAN for Industrial Applications
購入/パラメータ
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ドキュメント
クイック・リファレンス ドキュメンテーションの種類
1-10 件/全 79 ドキュメント
コンパクトリスト
アプリケーション・ノート (34)
-
I2C non-blocking communication[AN4803]
アプリケーション・ノート・ソフトウェア (7)
-
Software Files for AN4759[AN4759SW]
-
Software file for AN5143[AN5143SW]
-
Software file for AN5074[AN5074SW]
-
Software Example for AN4860[AN4860SW]
-
Software Files for AN4795[AN4795SW]
-
Software Files for AN4689[AN4689SW]
-
Software file for AN4598[AN4598SW]
エラッタ (4)
-
MC56F847xx Errata Mask 2N27E[MC56F847XX_2N27E]
-
MC56F844xx Errata Mask 2N27E[MC56F844XX_2N27E]
-
MC56F8455x Errata Mask 2N27E[MC56F8455X_2N27E]
-
MC56F8458x Errata Mask 2N27E[MC56F8458X_2N27E]
エンジニアリング・ブリテン (2)
-
EB813SW[EB813SW]
カタログ (2)
-
DSC Line Card[DSCMICROLNCD]
-
インダストリアル & IoTアプリケーション向けモーター制御[INDUSTRIAL-IOT-MOTOR-CONTROL-BR]
セレクタ・ガイド (1)
-
Digital Signal Controllers Product Summary - Brochure[DSCPRDCTSMRY]
データ・シート (4)
-
MC56F847xx Advance Information - Data Sheet[MC56F847XX]
-
MC56F844xx Advance Information - Data Sheet[MC56F844XX]
-
MC56F8455x Advance Information - Data Sheet[MC56F8455X]
-
MC56F8458x Advance Information - Data Sheet[MC56F8458X]
ファクト・シート (2)
-
MC56F84xxx NXP® Digital Controller Fact Sheet[MC56F84XXFS]
-
Embedded Software and Motor Control Libraries[EMBEDSFWRLBRYFS]注目
ユーザ・ガイド (12)
-
DSC56800EX Quick Start User Guide[DSC56800EXQSUG]
-
56800Ex_MLIB, Math Library User’s Guide[56800EX_MLIB]
-
56800Ex_GFLIB, General Functions Library User’s Guide[56800EX_GFLIB]
-
56800Ex_MCLIB, Motor Control Library User’s Guide[56800EX_MCLIB]
-
56800Ex_ACLIB, Advanced Control Library User's Guide[56800EX_ACLIB]
-
56800Ex_GDFLIB, General Digital Filters Library User's Guide[56800EX_GDFLIB]
-
56800E General Functions Library User's Reference Manual[56800E_GFLIB]
-
56800E Motor Control Library User's Reference Manual[56800E_MCLIB]
-
56800E Advanced Control Library User's Reference Manual[56800E_ACLIB]
-
56800E Family IEEE-754 Compliant Floating-Point Library[56800E754FPL04UG]
リファレンス・マニュアル (10)
-
MC56F847xx - Reference Manual[MC56F847XXRM]
-
MC56F8458x - Reference Manual[MC56F8458XRM]
-
MC56F844xx - Reference Manual[MC56F844XXRM]
-
MC56F8455x - Reference Manual[MC56F8455XRM]
-
DSP56800E and DSP56800EX - Reference Manual[DSP56800ERM]注目
製品概要 (1)
-
MC56F844x/5x/7x - Product Brief[MC56F847XPB]注目
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
4 ハードウェア提供
-
-
エミュレータ、プローブ、プログラマDSC Multilink
アクティブ -

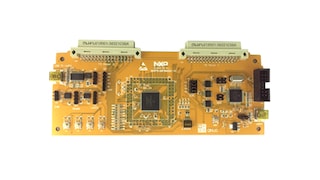

評価・開発ボードMAPS-56F84000 Evaluation Suite
-
