ASIL D対応低消費電力セーフティ・システムベーシス・チップ

FS26

画像にカーソルを合わせると拡大表示されます。

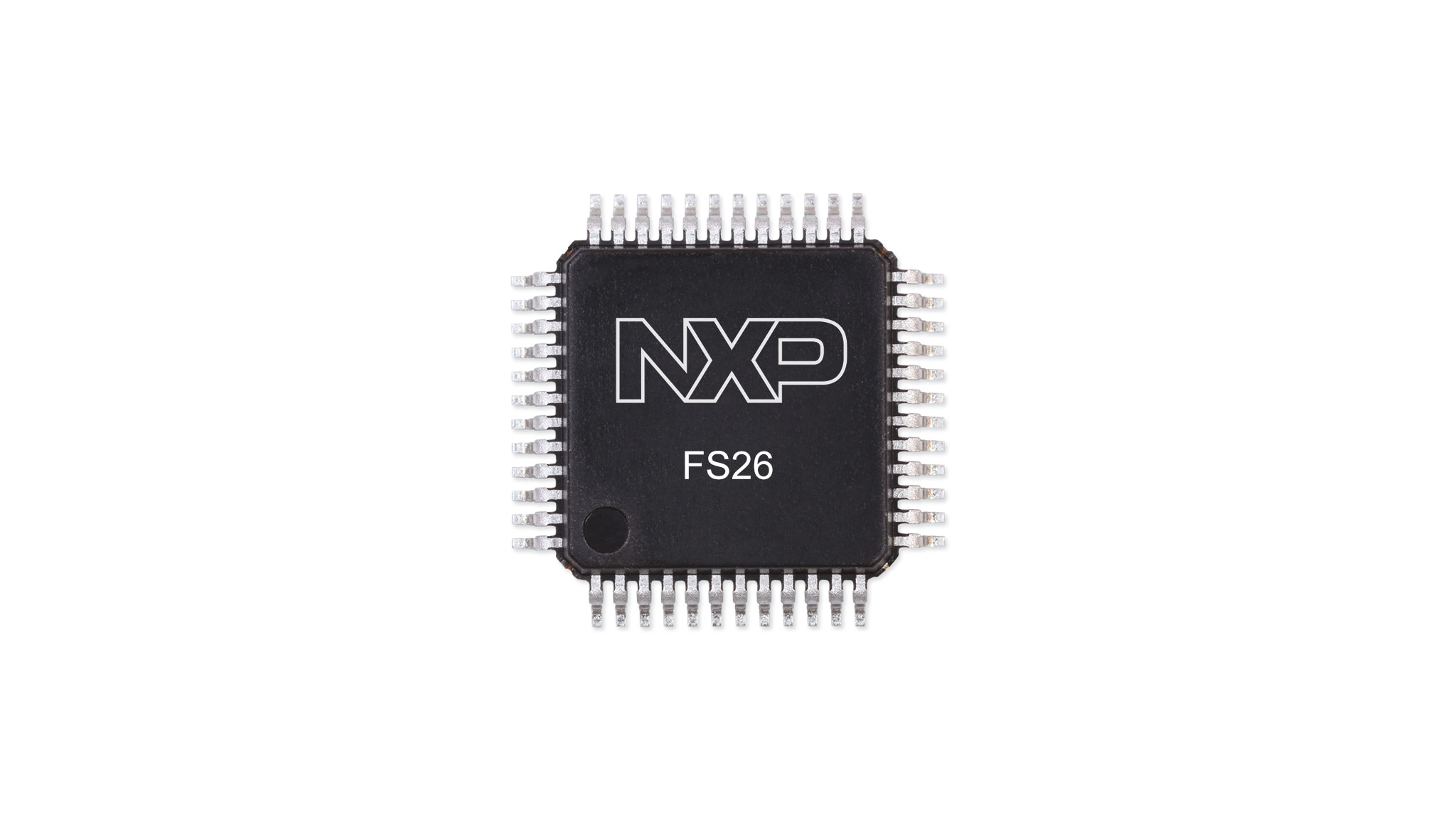

FS26ファミリの車載セーフティ・システムベーシス・チップ (SBC) デバイスは、S32K3シリーズなどのエントリおよびミドルレンジのセーフティ・マイクロコントローラをサポートするように設計された複数の電源オプションを提供します。また、FS26デバイスは、パワートレイン、シャーシ、セーフティ、ローエンド・ゲートウェイのアプリケーションなど、自動車の電動化をターゲットとするその他のマイクロコントローラにも対応します。

FS26は、複数のスイッチ・モード・レギュレータとともに、マイクロコントローラ、センサ、ペリフェラルIC、および通信インターフェースに電圧を供給するLDO電圧レギュレータを備えています。FS26は、システムで利用可能な高精度のリファレンス電圧と、2つの独立した電圧トラッキング・レギュレータ用のリファレンス電圧を提供します。さらに、アナログ・マルチプレクサ、汎用I/O、I/Oからの選択可能なウェイクアップ・イベント、長時間タイマ、SPI通信など、システムの制御と診断に関するさまざまな機能が利用可能です。

FS26はISO 26262に準拠しており、ASIL BとASIL Dの機能安全統合レベルをカバーしています。この製品は複数のフェイルセーフ出力を備え、最新のオンデマンドの潜在的故障モニタリングとともに、安全指向のシステム分割の完全な一部となります。

ブロック図

FS26セーフティSBCのブロック図

FS26 Safety SBC with Low Power Fit for ASIL D
図を取得する PDF

特長

パワー・マネジメント

  • 40 V DC最大入力電圧
  • ブースト・コントローラにより激しいクランキング動作（3.2 Vバッテリー）に対応
  • 非常に低いスリープ電流での低消費電力オフ・モード（標準30 uA）
  • 低消費電力スタンバイ・モード、VPREアクティブ。OTPの設定を介してLDO1またはLDO2アクティブを選択可能（標準25 uA）
  • 複数のスイッチ・モード・レギュレータ、およびマイクロコントローラ、センサ、ペリフェラルIC、および通信インターフェースに電圧を供給するLDO電圧レギュレータを搭載

システム・ソリューション

  • 省スペースと複雑さの軽減のためのシステムへの付加価値： LDT、AMUX、デュアル・トラッカ、Vref
  • システムの電源オフ/ウェイクアップ制御のためのプログラム可能な長時間タイマ (LDT)
  • 選択可能なウェイクアップ・ソース：WAKE/GPIOピン、LDT、またはSPIアクティビティ

機能安全

  • 車載安全統合レベルASIL BからDまでスケーラブルなポートフォリオ
  • システム動作中の潜在的故障モニタリングを可能にするABISTオンデマンド
  • 独立した監視回路
  • マイクロコントローラのモニタリング専用インターフェース
  • チャレンジ機能付きのシンプルなウォッチドッグ
  • 潜在的故障検出機構（RSTB、FS0B、FS1B）を備えたセーフティ出力

構成とイネーブルメント

  • 熱管理を最適化するエクスポーズド・パッド付きLQFP48
  • ワンタイム・プログラミング (OTP) ヒューズ・メモリによる、デバイスの永久的カスタマイズ
  • システム開発および評価用の一時的なOTPエミュレーション・モード
  • すぐに使用可能なS32K3 + FS26ハードウェアとソフトウェア

長期製品供給プログラム

  • この製品は、お客様の組込み設計に使用される製品の安定供給を保証するNXP長期製品供給プログラムの対象となっています。車載市場をターゲットとした派生製品が15年間のプログラムの対象となります

Part numbers include: MFS2613AMDA3AD, MFS2613AMDA4AD, MFS2633AMBA0AD, MFS2633AMDA0AD.

比較表

品番 説明 OTP ID* 安全グレード パッケージ
MFS2613AMDA2AD S32K3 + FS26 EVB ASIL D S32K3X4EVB-Q257  DA2レポート、プログラミングおよび設定ファイル ASIL D HLQFP48
MFS2613AMDA3AD S32K344 HVBMSリファレンス・デザイン DA3レポート、プログラミングおよび設定ファイル ASIL D HLQFP48
MFS2613AMDA4AD S32K3ボディ制御モジュール・リファレンス・デザイン DA4レポート、プログラミングおよび設定ファイル ASIL D HLQFP48
MFS2613AMDA6AD S32K344 48 V MC開発プラットフォーム DA6レポート、プログラミングおよび設定ファイル ASIL D HLQFP48
MFS2621AMDABAD AURIX TC38x、TC29x DABレポート、プログラミングおよび設定ファイル ASIL D HLQFP48
MFS2613AMDDCAD FS26 + S32K324 + SAJ1110 + AG55X 5Gテレマティクス・ボックス DDCレポート、プログラミングおよび設定ファイル ASIL D HLQFP48

*OTP設定ファイルとプログラミング・ファイルは、PDFレポートに埋め込まれています。
