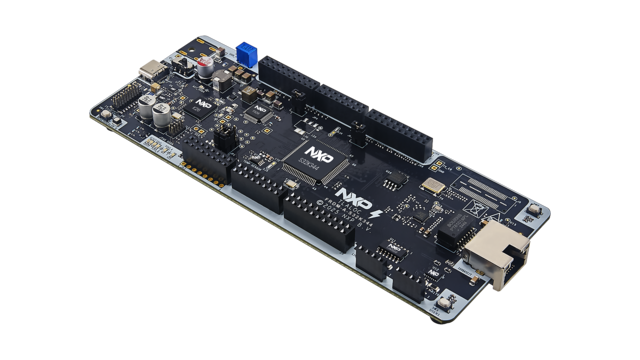

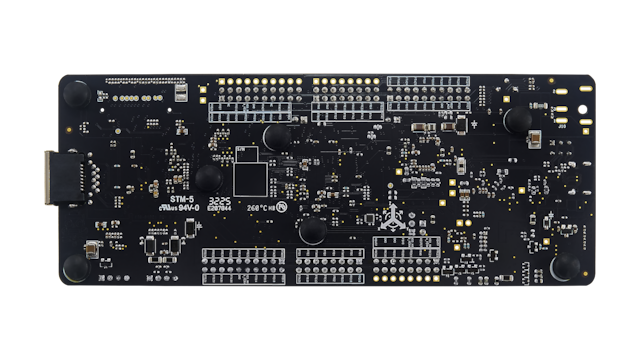

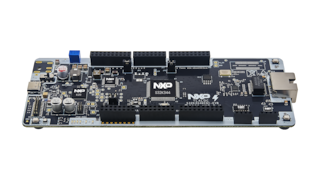

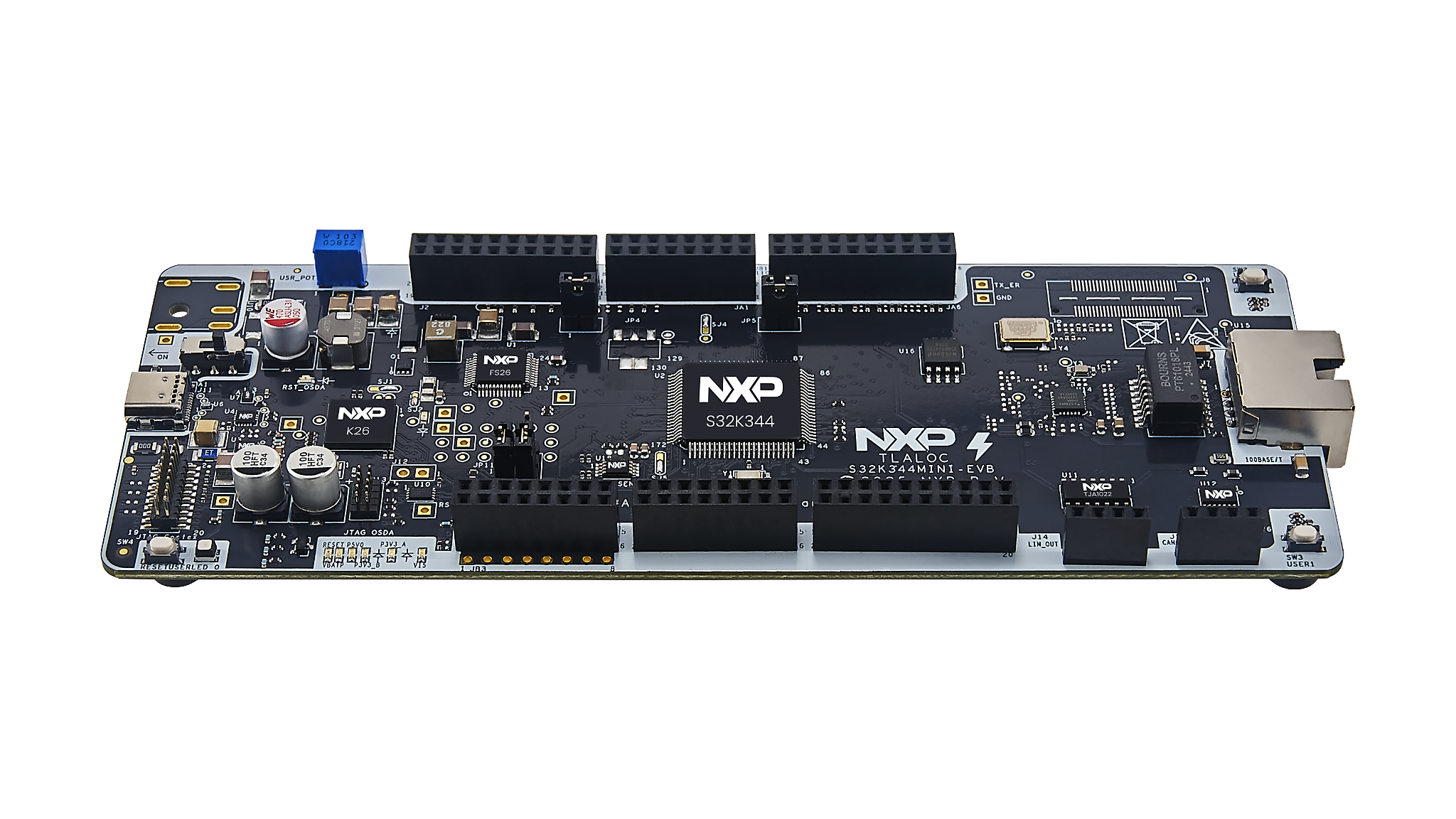

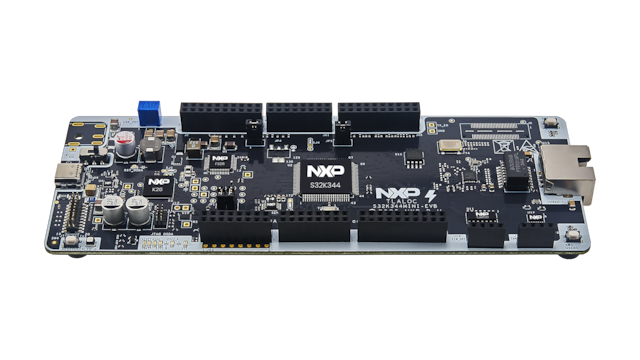

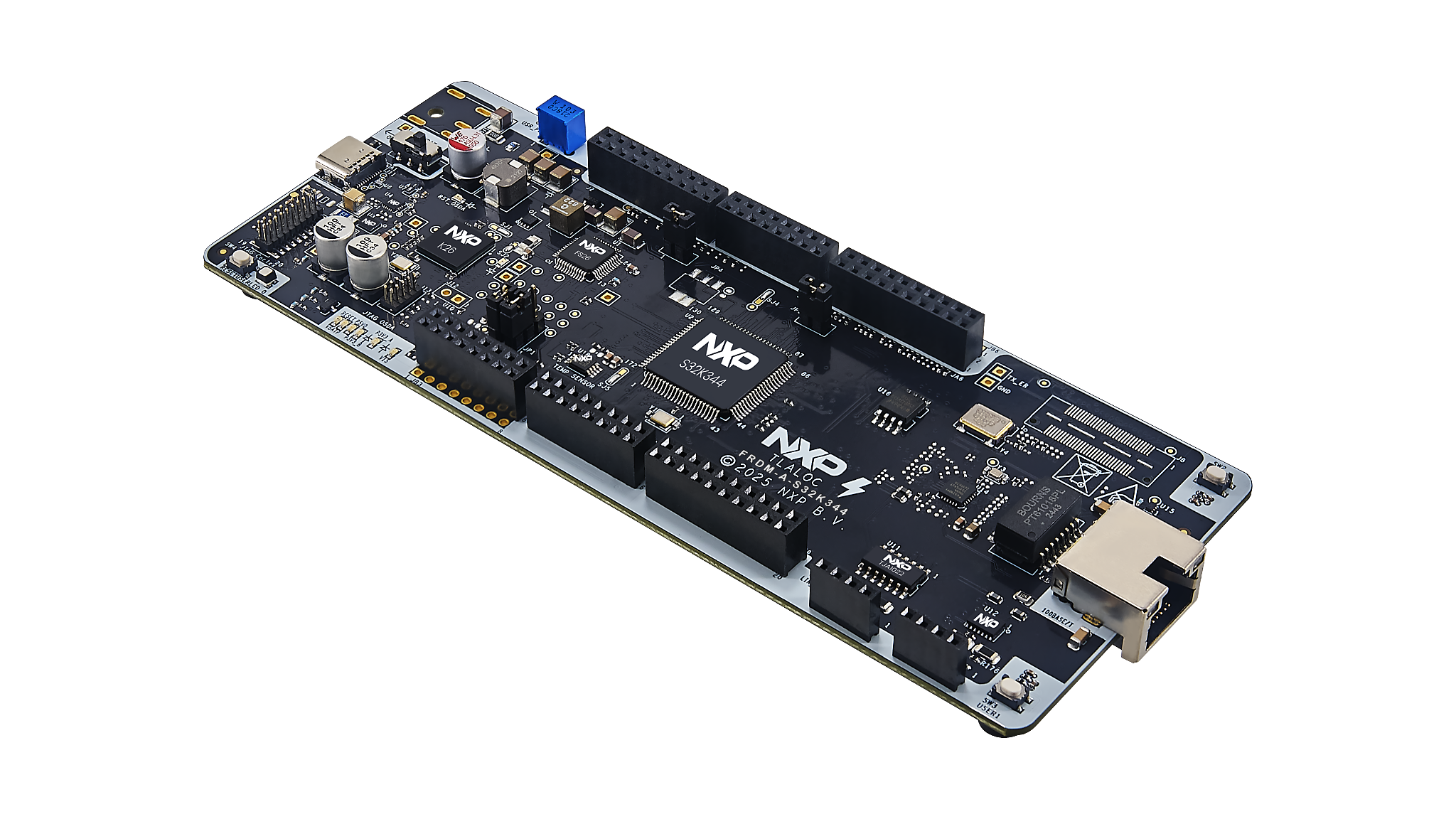

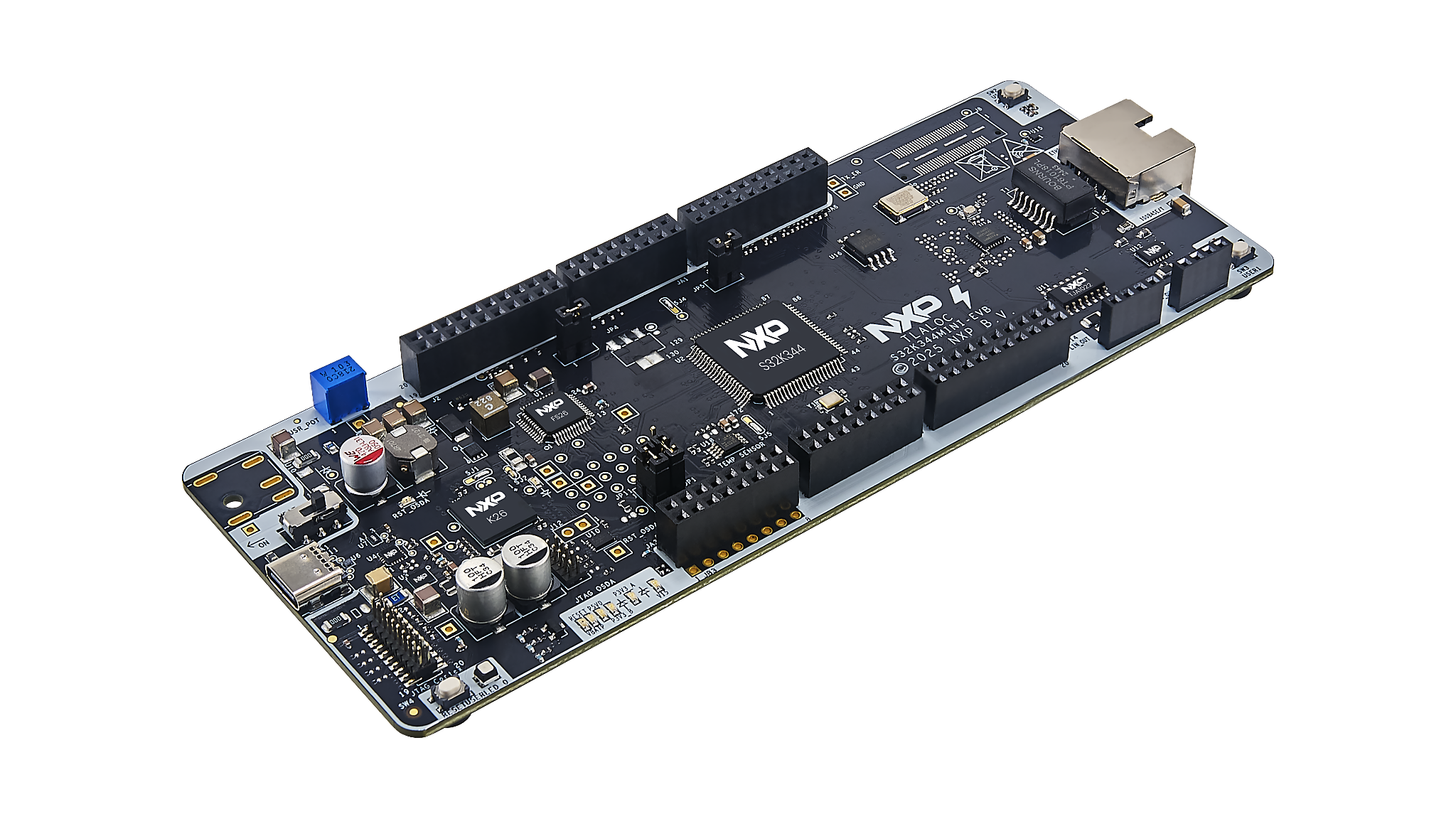

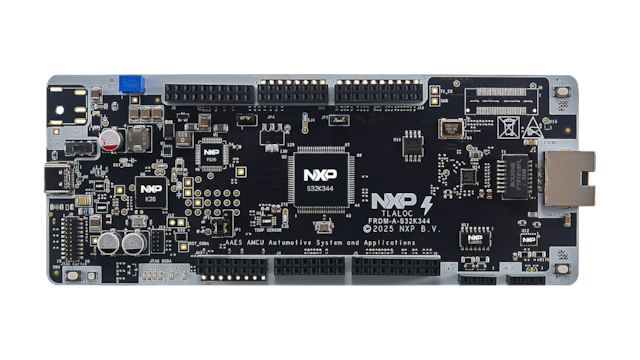

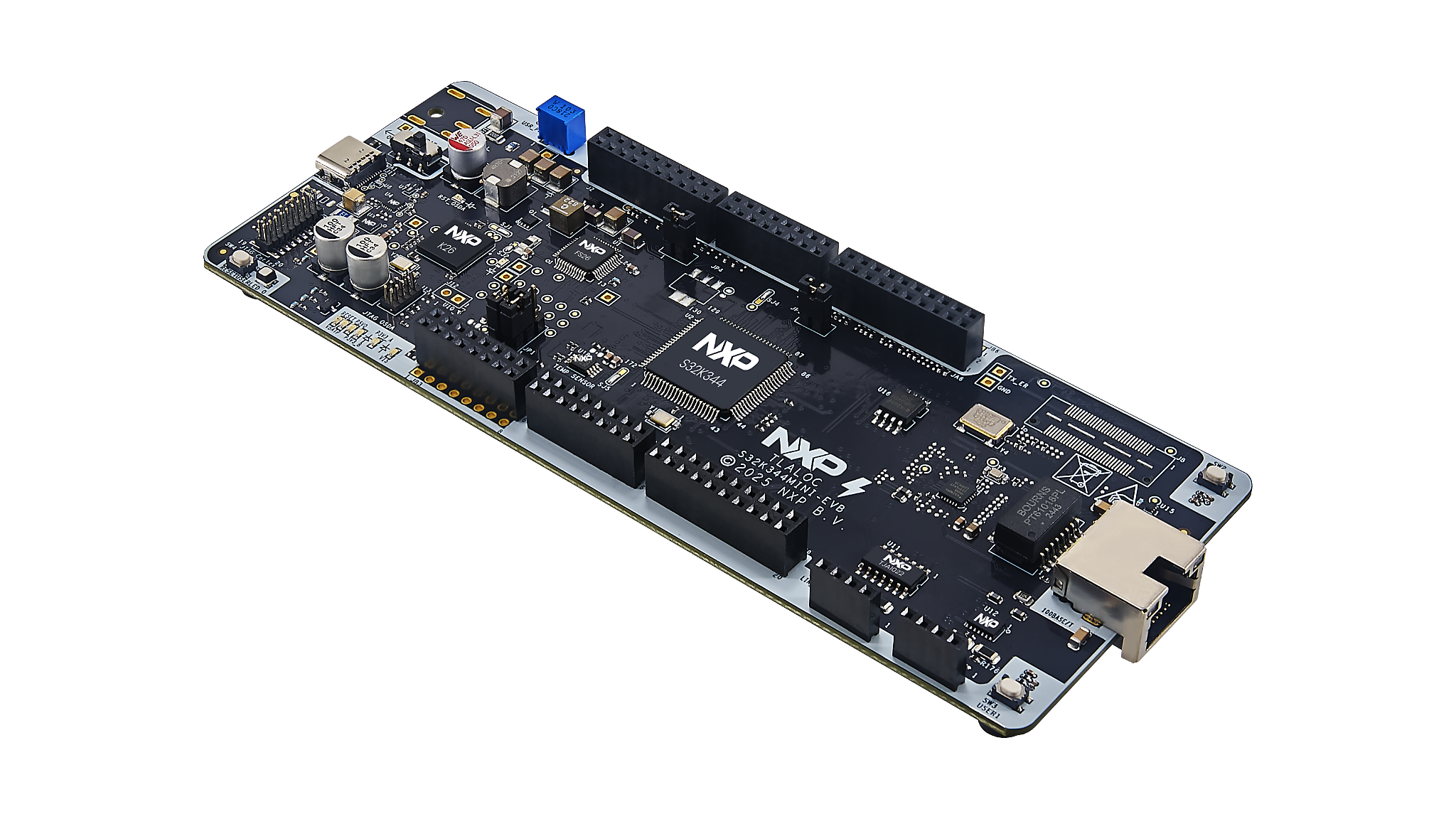

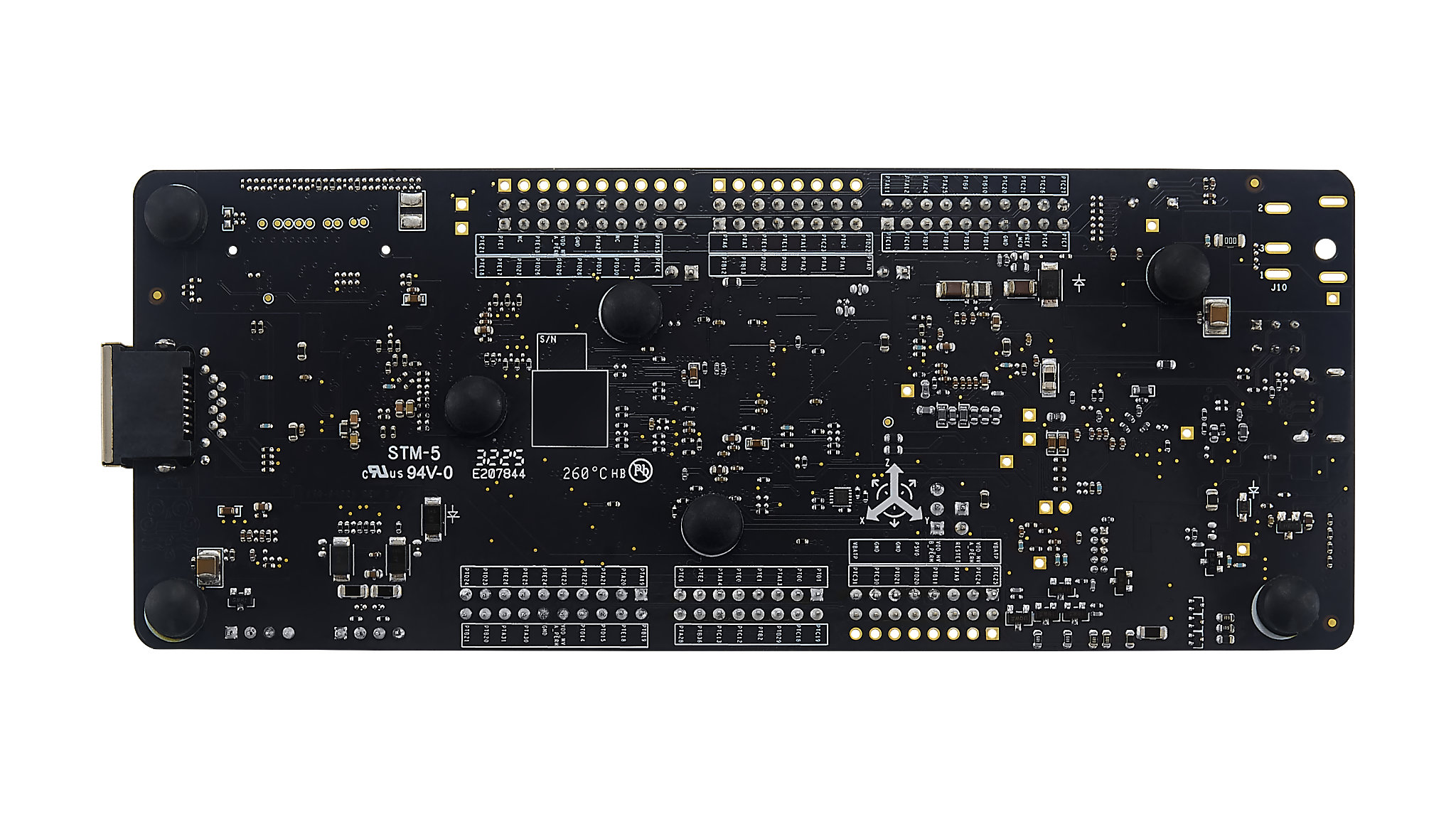

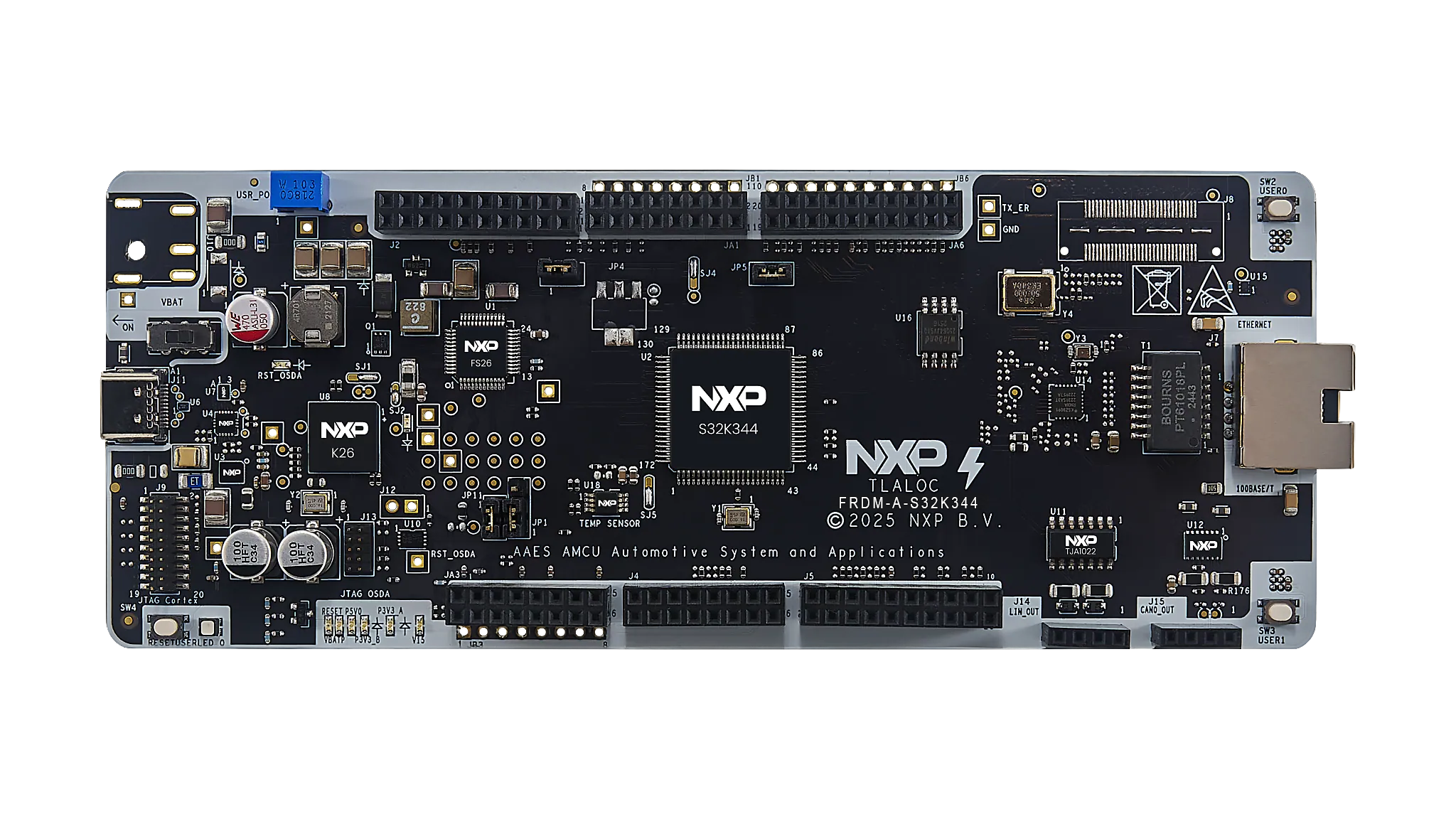

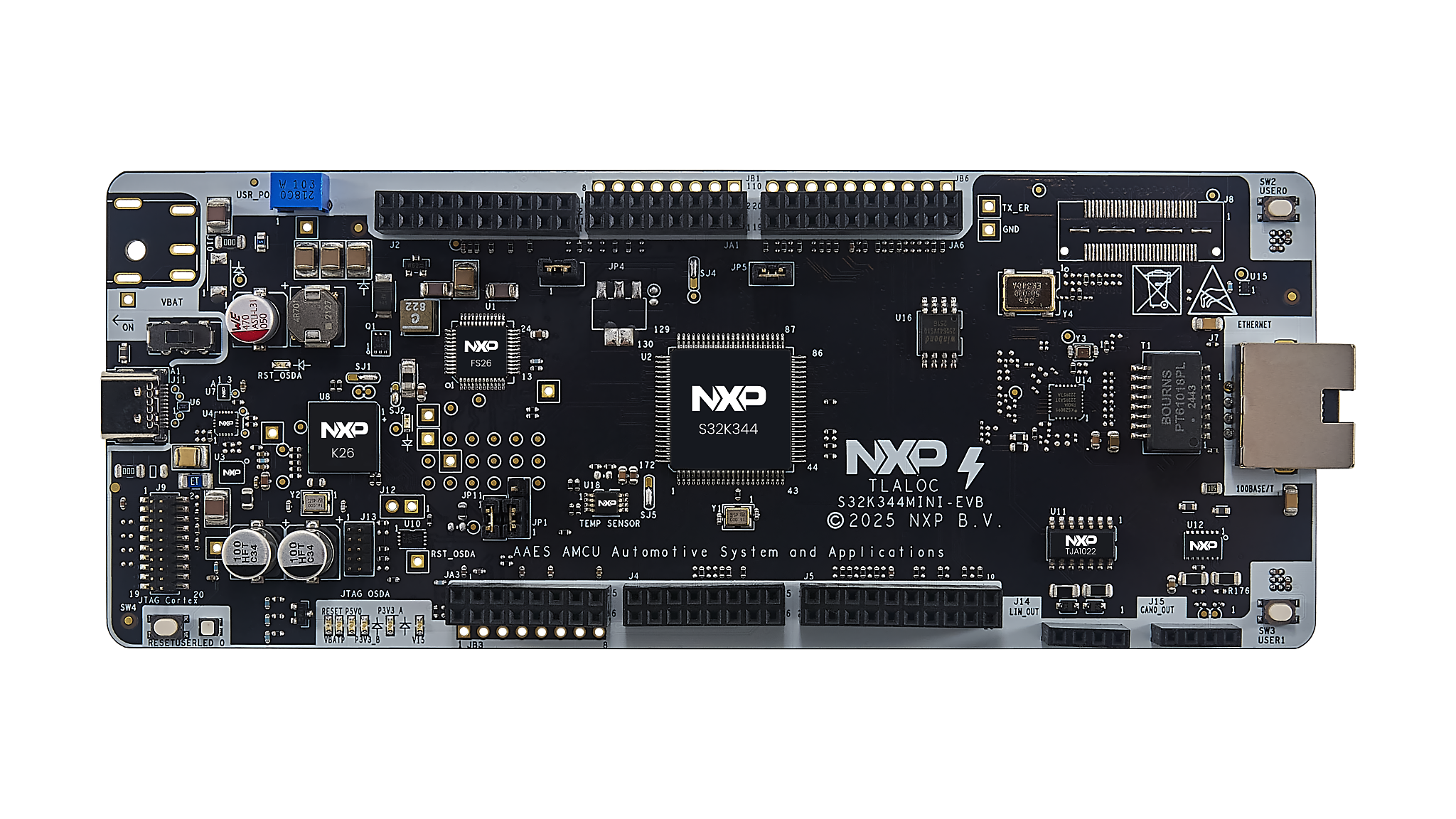

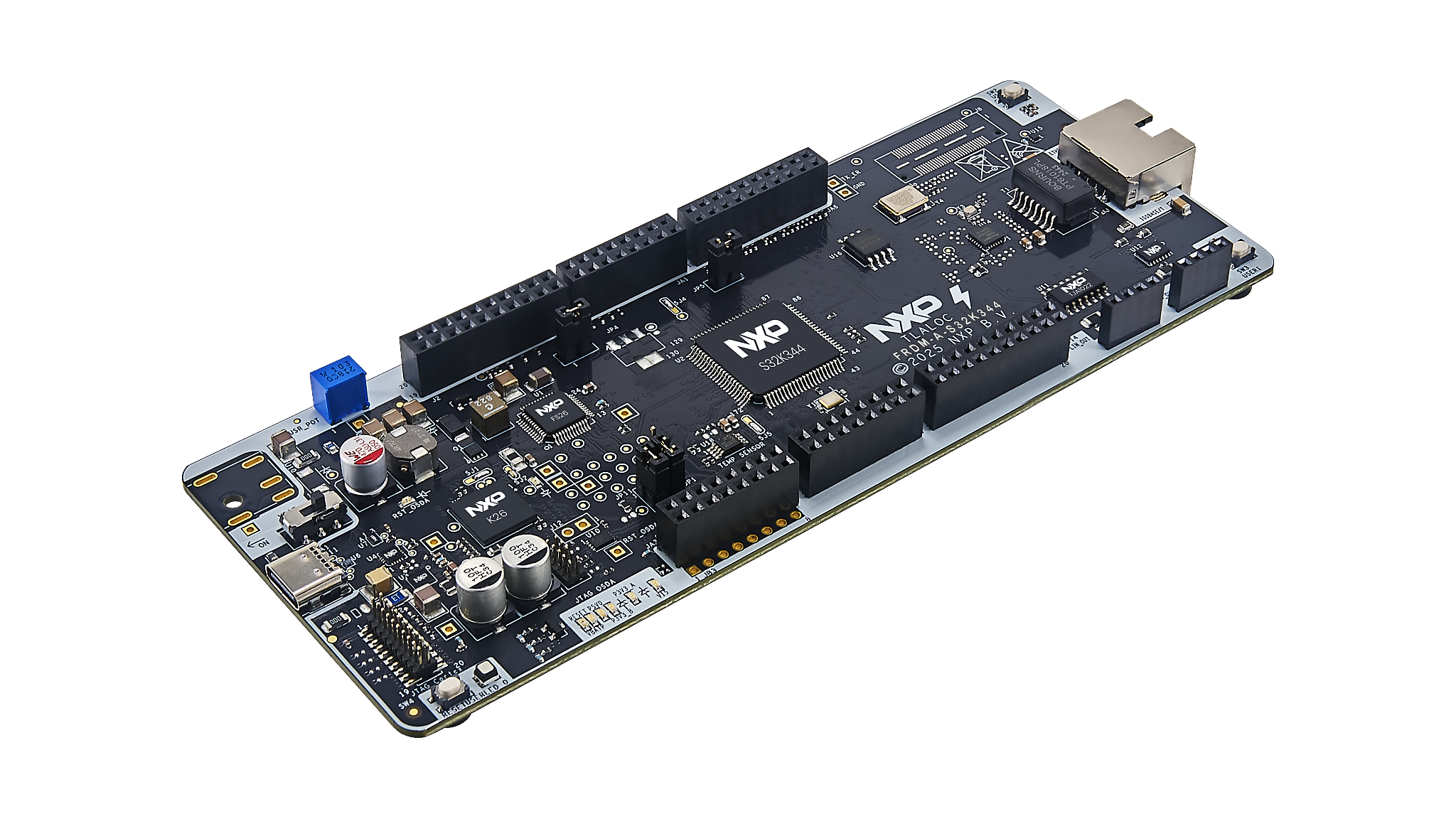

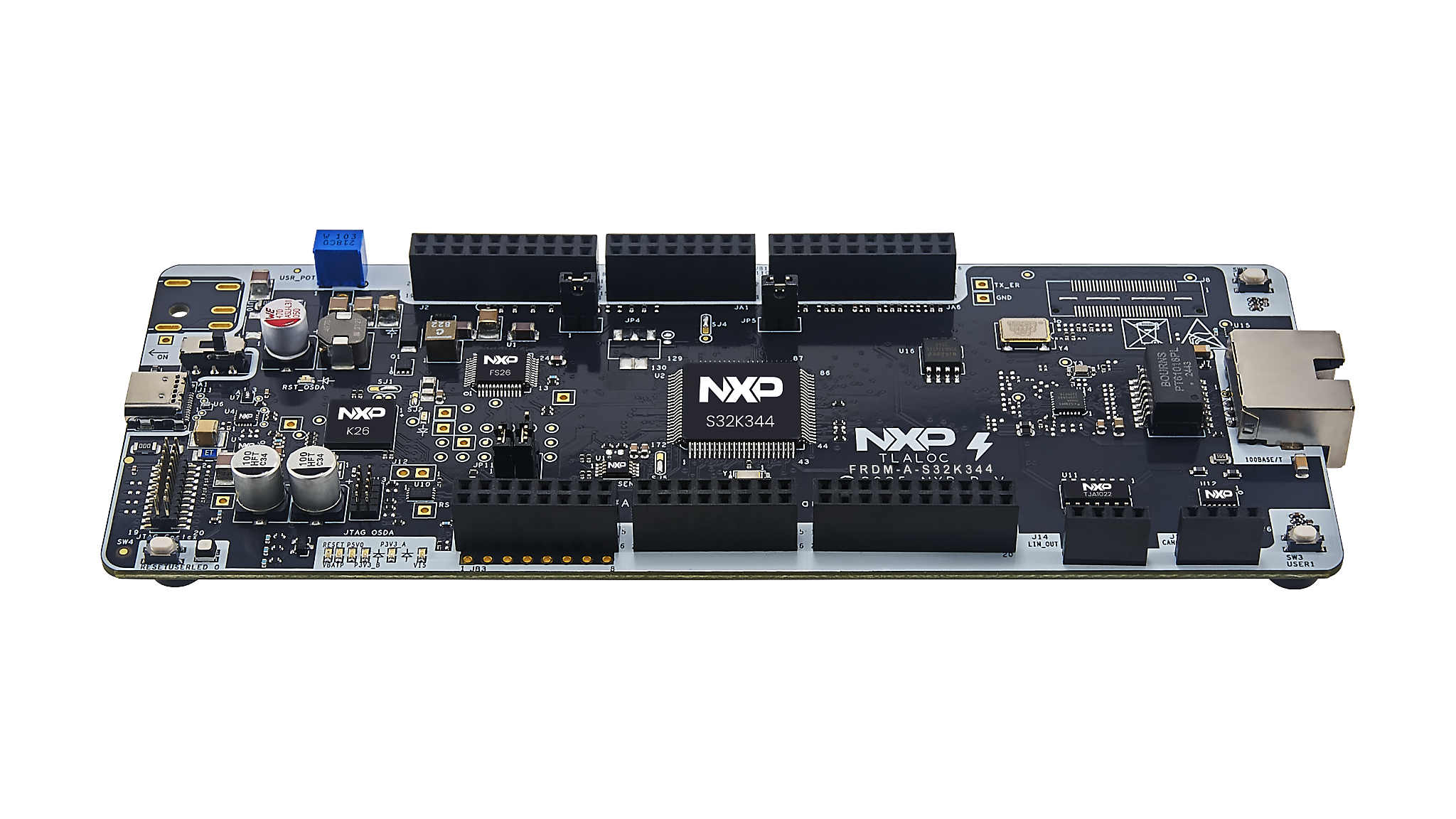

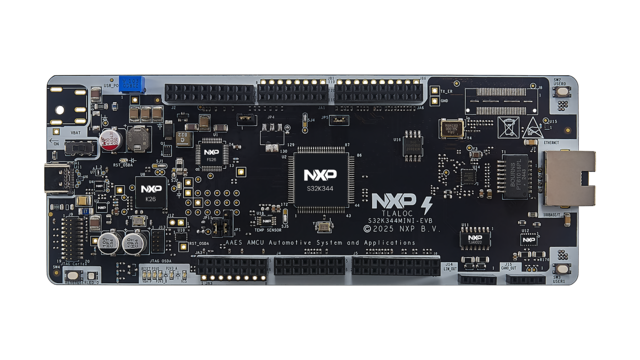

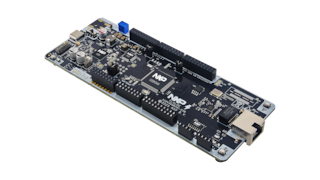

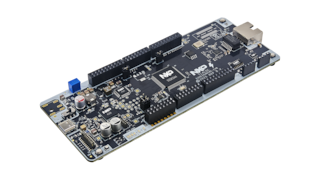

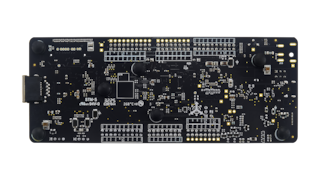

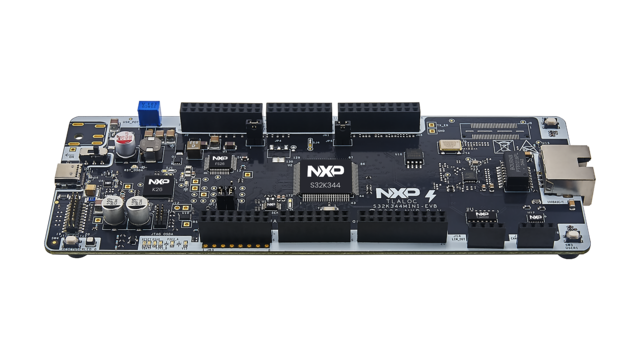

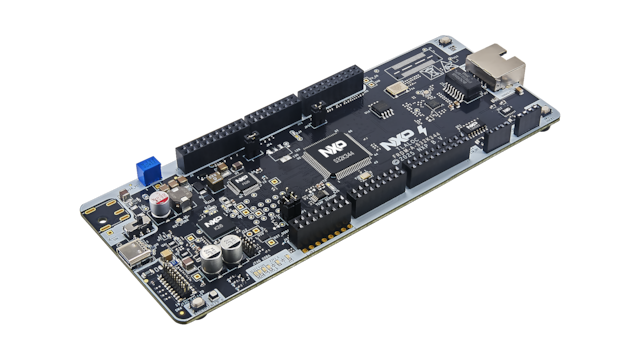

The S32K344MINI-EVB is an evaluation board for general-purpose industrial and automotive applications.

Based on the 32-bit Arm® Cortex®-M7 S32K3 microcontroller unit (MCU) in a 172 High Density Quad Flat Package (HDQFP) package, the S32K344MINI-EVB offers two cores in lockstep mode, Hardware Security Engine (HSE), advanced connectivity and low-power.

The S32K344MINI-EVB offers a standard-based form factor compatible with the Arduino® UNO pin layout, providing a broad range of expansion board options for quick application prototyping and demonstration.

デザイン・ファイル

ソフトウェア

製品詳細

ブロック図

S32K344MINI-EVB

図を取得する PDF

対応製品

インターフェース

3.3 V/5 V IO CANトランシーバ

TJA1043: High-Speed CAN Transceiver with Standby and Sleep Mode

オートモーティブLINソリューション

TJA1022: Dual LIN 2.2A/SAE J2602 Transceiver

USBインターフェース

PTN5110: USB PD TCPC PHY IC

パワーマネージメント

セーフティSBC

FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応

データ保護

NX20P0407: USB Type-C-CCおよびSBU保護IC

VBUS保護

NX20P3483UK: USB PDおよびType-C高電圧シンク/ソース・コンボ・スイッチ、保護機能搭載

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

S32K3: S32K3 車載向け汎用マイクロコントローラ

K2x / KS2x USB

K26_180: Kinetis^® K26-180 MHz, Dual High-Speed and Full-Speed USBs, 2MB Flash Microcontrollers (MCUs) based on Arm^® Cortex^®-M4 Core

センサ

I3C/I²Cデジタル温度センサ

P3T1750DP: I3C/I²Cバス、±1°C精度、デジタル温度センサ

加速度センサ

FXLS8964AF: ±2g/±4g/±8g/±16g、低消費電力12ビット・デジタル加速度センサ

Features

Hardware Features

Power supply switch
MCU voltage measurement
User red-green-blue (RGB) LED
2x user push-buttons

Software Features

Free-of-charge real-time drivers for AUTomotive Open System ARchitecture (AUTOSAR®) and non-AUTOSAR use and ASIL D-compliant
Configuration tools for both AUTOSAR® and non-AUTOSAR users
Free-of-charge security firmware: Secure Hardware Extension (SHE)+ compliant, NXP-supplied, designed for International Organization for Standardization (ISO) 21434
S32 Safety Software Framework (SAF): Six fault-detection and reaction libraries
Free-of-charge Safety Peripheral Drivers (SPD)
Structural Core Self-Test (SCST)
Free-of-charge Inter-Platform Communication Framework (IPCF): Middleware for multicore, multi-OS communication in single- and multichip systems
Free-of-charge Model-Based Design Toolbox for MATLAB®: NXP-supplied plug-in for Simulink® environment

Compatibility

Arduino UNO pinout compatible with expansion "shield" support
Expansion options using the DEVKIT-MOTORGD and DEVKIT-COMM boards.

Interfaces

On-board Controller Area Network Flexible Data-rate (CAN FD)
On-board LIN
Serial Wire Debug/Joint Test Action Group (SWD/JTAG) debug interface for S32K3 debugger

Enablement

Free-of-charge S32 Design Studio Integrated Development Environment (IDE) (Eclipse, GNU Compiler Collection (GCC) and debugger) and S32 Config Tool (Pins, Clocks and Peripherals) with third-party compilers and debuggers

購入オプション

クリックして展開

S32K344MINI-EVB
アクティブ

S32K344MINI-EVB Evaluation Board for Automotive General Purpose.

キットの内容

S32K344MINI-EVB Evaluation board
