S32Gプロセッサ用マルチチャネル (9) PMIC：高電力 x 8、低消費電力 x 1、ASIL Dセーフティ・レベルに適合
新規設計には末尾がTSの部品番号 (MVR5510AxxxTS) が推奨されます。
VR5510は、高性能の車載アプリケーションおよび産業アプリケーション向けのNXPのマルチチャネル高電圧PMICデバイスです。VR5510は、サービス指向型ゲートウェイ、ドメイン・コントローラ、セーフティ・コントローラの各アプリケーションに対応するS32G車載ネットワーク・プロセッサ・ファミリ専用に設計されています。
内蔵の独立型電圧モニタリング回路によって、ISO 26262標準およびASIL Dレベルまでの機能安全レベルに確実に準拠します。さらにVR5510は、さまざまなISO準拠要件を持つアプリケーション向けの標準的なASIL Bデバイスまたは非セーフティ・デバイスとしても利用できます。
また、VR5510はスタンドアロン型の電源ソリューションとして、またはPF502xファミリやPF8xファミリなどの他のNXP PMICと組み合わせて、インフォテイメント、ADAS、ビジョン、レーダーなどの多様なアプリケーションに対応できます。
製品詳細
特長
主な特長
- 4つの高効率降圧レギュレータ：うち2つは低電圧降圧でマルチフェーズおよびSVS/DVS機能をサポート
- 3つのLDOレギュレータ：うち2つはロード・スイッチ・オプション対応
- 1つの低消費電力、高電圧LDO
- ローサイド・スイッチを内蔵した1つの昇圧レギュレータ

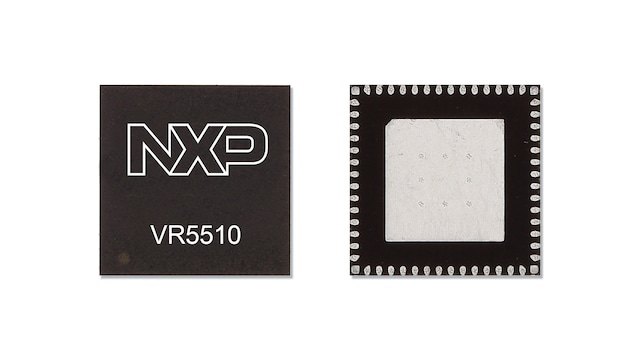

- 56ピン8 x 8 QFNパッケージ
システムとデバイスの特長
- 自動車およびトラック用途に対応する最大60 Vの入力電圧
- 静止電流が非常に低いスタンバイ・モード
- ウェイクアップ検出とバッテリー電圧検出に対応する入力ピン x 2
- OTP（ワンタイム・プログラマブル）メモリによる柔軟なデバイス構成
- 高速I²Cインターフェース (3.4 MHz)
- 外部クロック同期、周波数拡散スペクトラム、手動周波数チューニング
ASIL Dセーフティ・レベルに適合するセーフティ機能
- ASIL Dセーフティ・レベルに適合する独立回路
- プログラム可能な故障保護による電圧モニタリング
- アナログ内蔵セルフテスト (ABIST) とロジック内蔵セルフテスト (LBIST)
- シンプルおよびチャレンジ機能付きのウォッチドッグ
- 専用のMCU監視インターフェース
- PGOOD出力、RESET出力、フェイルセーフ出力
- 高度な温度モニタリングと保護
プログラマビリティ
- ワンタイム・プログラマブル (OTP) メモリによって、電源、シーケンス、および特定の機能をプログラム可能
- 一般的なMCUでサポートされる標準の事前定義済みOTPについては、データ・シートの「注文情報」の章に記載されています
- 開発段階でKITVR5510SKTEVMボードを利用してカスタムOTPパーツのプログラミングが可能
- カスタムOTPは生産用としてもご提供可能です。NXPの販売窓口（NXPまたは販売代理店）までお問い合わせください
- カスタムOTPは、NXP GUIソフトウェア・ツールに統合されているVR5510 OTPツールを使用して作成できます
比較表
車載向けのデバイス・オプション
| 品番 | プロセッサ | メモリ | リファレンス・デザイン | OTPファイルとレポート | 安全グレード |
|---|---|---|---|---|---|
| MVR5510AMDA0 | N/A | プログラムなし | N/A | N/A | ASIL D |
| MVR5510AMBA0 | N/A | プログラムなし | N/A | N/A | ASIL B |
| MVR5510AMMA0 | N/A | プログラムなし | N/A | N/A | QM |
| MVR5510AMDA4 | S32G2 | LPDDR4メモリ | S32G-VNP-RDB | DA4レポート、プログラミングおよび設定ファイル | ASIL D |
| MVR5510AMBA4 | LPDDR4メモリ | S32G-VNP-RDB | BA4レポート、プログラミングおよび設定ファイル | ASIL B | |
| MVR5510AMMA4 | LPDDR4メモリ | N/A | MA4レポート、プログラミングおよび設定ファイル | QM | |
| MVR5510AMDAH | LPDDR4メモリ | S32G-VNP-RDB2 | DAHレポート、プログラミングおよび設定ファイル | ASIL D | |
| MVR5510AMBAH | LPDDR4メモリ | S32G-VNP-RDB2 | BA4レポート、プログラミングおよび設定ファイル | ASIL B | |
| MVR5510AMMAH | LPDDR4メモリ | N/A | MAHレポート、プログラミングおよび設定ファイル | QM | |
| MVR5510AMDA6 | DDR3Lメモリ | N/A | DA6レポート、プログラミングおよび設定ファイル | ASIL D | |
| MVR5510AMBA6 | DDR3Lメモリ | N/A | BA6レポート、プログラミングおよび設定ファイル | ASIL B | |
| MVR5510AMMA6 | DDR3Lメモリ | N/A | MA6レポート、プログラミングおよび設定ファイル | QM | |
| MVR5510AMDAL | S32G3 | LPDDR4メモリ | S32G-VNP-RDB3 S32-VNP-EVB3 | DALレポート、プログラミングおよび設定ファイル | ASIL D |
| MVR5510AMBAL | LPDDR4メモリ | N/A | BALレポート、プログラミングおよび設定ファイル | ASIL B | |
| MVR5510AMMAL | LPDDR4メモリ | N/A | MALレポート、プログラミングおよび設定ファイル | QM | |
| MVR5510AMDAN | DDR3Lメモリ | N/A | DANレポート、プログラミングおよび設定ファイル | ASIL D | |
| MVR5510AMBAN | DDR3Lメモリ | N/A | BANレポート、プログラミングおよび設定ファイル | ASIL B | |
| MVR5510AMMAN | DDR3Lメモリ | N/A | MANレポート、プログラミングおよび設定ファイル | QM |
インダストリアル向けデバイス・オプション
| 品番 | プロセッサ | メモリ | リファレンス・デザイン | OTPファイルとレポート | 安全グレード |
|---|---|---|---|---|---|
| MVR5510AVMA0 | S32G2 | プログラムなし | N/A | N/A | QM |
| MVR5510AVMA4 | LPDDR4メモリ | N/A | MA4レポート、プログラミングおよび設定ファイル | ||
| MVR5510AVMAH | LPDDR4メモリ | N/A | MAHレポート、プログラミングおよび設定ファイル | ||
| MVR5510AVMA6 | DDR3Lメモリ | N/A | MA6レポート、プログラミングおよび設定ファイル | ||
| MVR5510AVMAL | S32G3 | LPDDR4メモリ | N/A | MALレポート、プログラミングおよび設定ファイル | |
| MVR5510AVMAN | DDR3Lメモリ | N/A | MANレポート、プログラミングおよび設定ファイル |
製品プログラム
長期製品供給
対象製品には最低10年間の製品供給サポートが適用されます。自動車、通信、医療の各セグメント向けに開発された指定対象製品については、最低15年間の製品供給が保証されます。
