Name: CAN FDを使用したHVBMSハードウェア・リファレンス・デザイン
Price: 454.32 USD
Availability: InStock

製品詳細

ブロック図

CAN FDを使用したHVBMSハードウェア・リファレンス・デザイン

対応製品

パワーマネージメント

12 V、24 V、および48 V SBCソリューション

FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応

バッテリー・マネジメント

バッテリー・セルコントローラ

MC33775: 14チャネルのリチウムイオン・バッテリー・セル・コントローラIC、ASIL D対応

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

S32K3: S32K3 車載向け汎用マイクロコントローラ

インターフェース

3.3 V/5 V IO CANトランシーバ

TJA1057: 高速CANトランシーバ - Mantisファミリ

特長

高い拡張性

幅広いアプリケーションに対応する高電圧BMSチップセット・ソリューションにより、開発コストを削減し、市場投入までの期間を短縮

セーフティ

高いシステム・セーフティにより、バッテリーの適切な動作を維持し、乗員の安全を確保

高精度

高精度で同期された測定により、バッテリーの性能をフルに引き出して、走行可能距離を最大限に延長

イネーブルメント

イネーブルメント・キットに含まれる各ボードについて、ハードウェア回路図、PCBレイアウト、ガーバー・ファイルをNXPのウェブサイトからダウンロードできます（NDAへの同意が必要）
ソフトウェア開発スイートをNXPのウェブサイトからダウンロードできます（NDAへの同意が必要）

購入オプション

クリックして展開

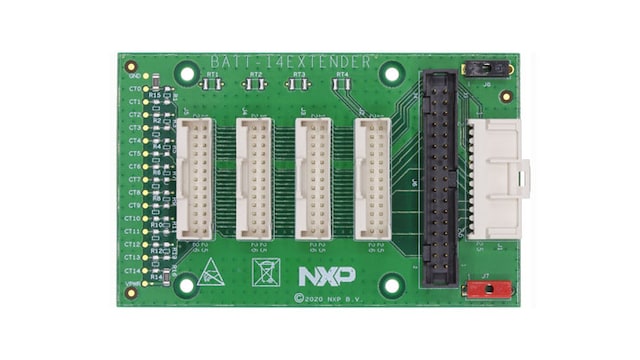

BATT-14EXTENDER
アクティブ

Battery Emulator Extender.

キットの内容

BATT-14EXTENDERボード x 1
ボードとBATT-14CEMULATORの接続用ケーブル x 1

$150.42 USD

在庫あり :25

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

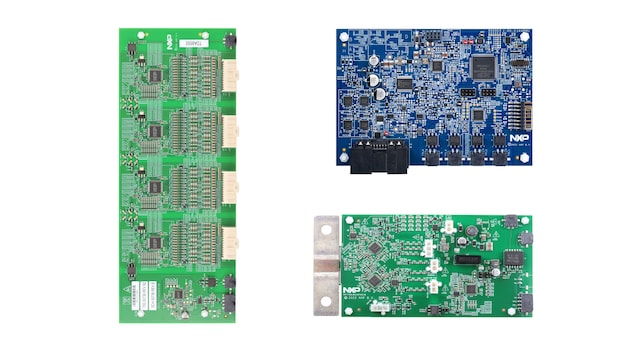

RD33774CNC3EVB
アクティブ

HVBMS Hardware Reference Design Using CAN FD.

キットの内容

キットの内容：

RD33774CNC3EVBボード x 1
電源ケーブル x 3
CANおよび電源ケーブル x 1
ETPLケーブル x 1

周辺部品: CAN
コネクタタイプ: ETPL Cable
パワーマネージメント: High-Voltage BMS Focus

$454.32 USD

在庫あり :10

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

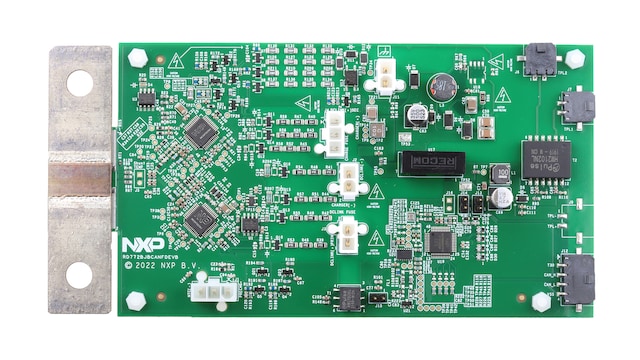

RD772BJBCANFDEVB
アクティブ

HVBMS Battery Junction Box (BJB).

キットの内容

RD772BJBCANFDEVBボード x 1
CAN FDおよび電源ケーブル x 1
高電圧測定ケーブル x 3
サーマル・センサ・ケーブル x 1

$510.00 USD

在庫あり :10

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

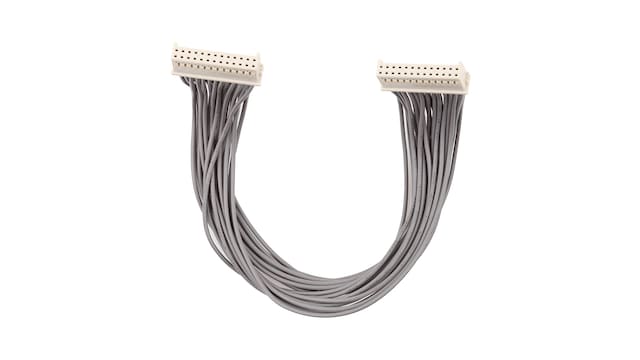

BATT-14CTCABLE25
アクティブ

Cell Terminal (CT) cable, 14 cells, 25 cm-long.

$34.50 USD

在庫あり :10

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

BATT-14CEMULATOR
アクティブ

14-Cell Battery Pack Emulator to Supply MC33771C BCC EVBs.

キットの内容

BATT-14CEMULATOR、14セル・スライダ・バッテリー・パックのエミュレータ

$393.30 USD

在庫あり :4

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

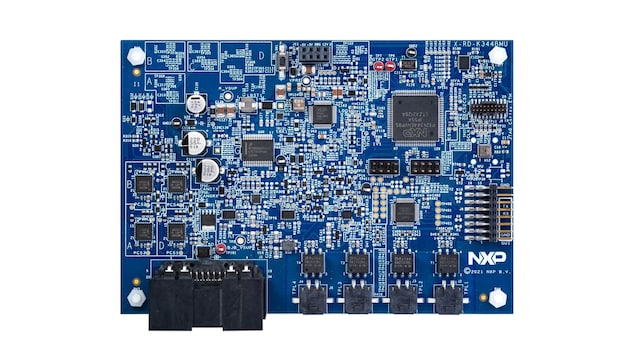

RD-K344BMU
製造中止

HVBMS Battery Management Unit with S32K344 (BMU).

キットの内容

RD-K344BMUボード x 1
電源（12 VDC、5 A）x 1
多目的ケーブル x 1
USB-TTLケーブル x 1
ETPLケーブル x 1

プロセッサ: Arm® Cortex®-M7

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

RD33775ACNCEVB
製造中止

HVBMS Centralized Cell Monitoring Unit Using CAN FD with MC33775A (CMU).

キットの内容

RD33775ACNCEVBボード x 1
CAN FDおよび電源ケーブル x 1
電源ケーブル x 4
ETPLケーブル x 1

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.
