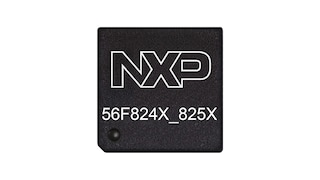

MC56F826xx/MC56F827xxデジタル・シグナル・コントローラ
MC56F82xxx DSP MCUファミリは、ランタイム時の極めて低い消費電力を実現するとともに、卓越した性能、精度、および制御を発揮します。
- 高効率のデジタル電力変換 (MC56F827xx) および高度なモータ制御 (MC56F826xx) アプリケーションを対象
- エネルギー効率化アプリケーション向けに50%の消費電力で2倍の性能を実現
- スイッチング周波数を高めることでコストを削減
- 主要なメモリ・ロケーションおよび管理者のみにアクセスが制限されたペリフェラルへのユーザー・コードのアクセスを制限し、システムの安全性を強化
- スペース制約の厳しいアプリケーションに適したコンパクトなPCB設計ながらも、要求される精度と制御を実現可能
製品詳細

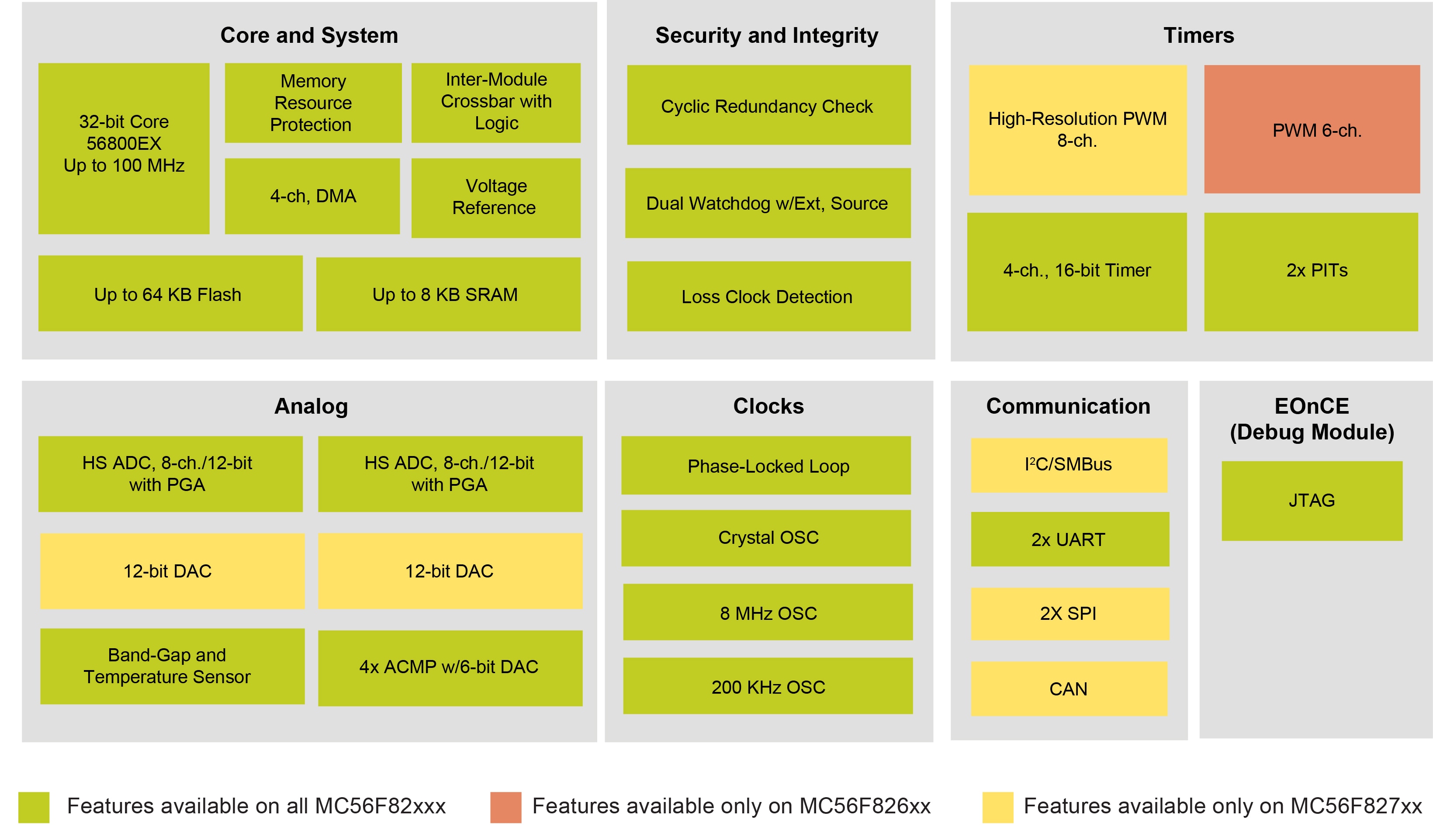

特長
- 低消費電力動作で電力損失を抑えることにより、システムの効率を向上
- 5 mm x 5 mmのパッケージ・オプションにより、スペース制約の厳しいアプリケーションに適したコンパクトなPCB設計ながらも、要求される精度と制御を実現可能
- 50/100 MHzで動作する32ビット・コアは、高度な電力効率およびモータ制御のアプリケーションに必要な演算性能を提供
- シングルサイクル演算処理、小数点演算のサポート、パラレル伝送による性能の向上、より正確かつ高速な制御ループの実現
- 312ピコ秒の分解能を備えた高分解能PWMにより、スイッチング周波数の高速化、コスト削減、効率の向上を実現
- 最大1.25 MSPSの分解能のデュアル12ビット高速 (HS) ADCによる、入力値のジッタ低減を通じたシステム精度の向上
- 32～64 KBのフラッシュ・メモリによる、主要なデジタル電力やモータ制御のアプリケーションに必要なスケーラビリティを提供
- MC56F84xxxとMC56F824x/5xファミリ間のピン互換性による、性能とペリフェラルのスケーラビリティを確保
- 5 VトレラントのI/Oによる、設計の柔軟性とシステム・コストの削減
- ダイレクト・メモリ・アクセス (DMA) コントローラがコア割込みを低減し、性能を向上
- 6ビットDACを統合した4つのアナログ・コンパレータによる、システム・イベント認識の高速化とPWM出力の緊急停止
- メモリ保護機能により、主要なメモリ・ロケーションおよび管理者のみにアクセスが制限されたペリフェラルへのユーザー・コードのアクセスを制限し、システムの安全性を強化
関連製品
MC56F826xx/MC56F827xxデジタル・シグナル・コントローラ
Digital Signal Controllers
Digital Signal Controller
購入/パラメータ
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ドキュメント
クイック・リファレンス ドキュメンテーションの種類
1-10 件/全 66 ドキュメント
コンパクトリスト
アプリケーション・ノート (32)
アプリケーション・ノート・ソフトウェア (2)
-
Software file for AN5143[AN5143SW]
-
Software Example for AN4860[AN4860SW]
エラッタ (1)
-
Mask Set Errata for Mask XN33G[MC56F82XXX_XN33G]
エンジニアリング・ブリテン (2)
-
EB813SW[EB813SW]
カタログ (2)
-
インダストリアル & IoTアプリケーション向けモーター制御[INDUSTRIAL-IOT-MOTOR-CONTROL-BR]
-
DSC Line Card[DSCMICROLNCD]注目
データ・シート (4)
-
MC56F82348 Data Sheet[MC56F82348MLH]
-
MC56F823xx Data Sheet - Data Sheet[MC56F823XX]
-
MC56F826xx DataSheet[MC56F826XXDS]注目
-
MC56F827xx Data Sheet - Data Sheet[MC56F827XXDS]注目
ファクト・シート (2)
-
Embedded Software and Motor Control Libraries[EMBEDSFWRLBRYFS]
-
MC56F82xxx DSC Family[MC56F82XXXFS]注目
ユーザ・ガイド (13)
-
HVPMC56F82748 User’s Guide[HVPMC56F82748UG]
-
56800Ex_MLIB, Math Library User’s Guide[56800EX_MLIB]
-
56800Ex_GFLIB, General Functions Library User’s Guide[56800EX_GFLIB]
-
56800Ex_MCLIB, Motor Control Library User’s Guide[56800EX_MCLIB]
-
56800Ex_ACLIB, Advanced Control Library User's Guide[56800EX_ACLIB]
-
56800Ex_GDFLIB, General Digital Filters Library User's Guide[56800EX_GDFLIB]
-

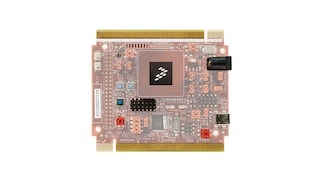

TWR-56F8200 Tower® Board - User Guide[TWR56F8200UG]
-
56800E General Functions Library User's Reference Manual[56800E_GFLIB]
-
56800E Motor Control Library User's Reference Manual[56800E_MCLIB]
-
56800E Advanced Control Library User's Reference Manual[56800E_ACLIB]
-
56800E Family IEEE-754 Compliant Floating-Point Library[56800E754FPL04UG]
リファレンス・マニュアル (7)
-
MC56F823xx Reference Manual - Reference Manual[MC56F823XXRM]
-
DSP56800E and DSP56800EX - Reference Manual[DSP56800ERM]
-
MC56F827xx Reference Manual - Reference Manual[MC56F827XXRM]注目
-
MC56F826xx Reference Manual[MC56F826XXRM]注目
製品概要 (1)
-
MC56F82XXX Product Brief - Product Brief[MC56F82XXXPB]
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
1-5 件/全 8 ハードウェア提供
-
-
エミュレータ、プローブ、プログラマDSC Multilink
アクティブ -

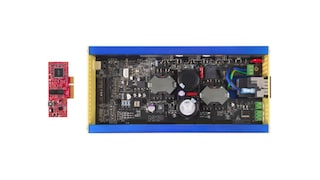

評価・開発ボード高電圧モータ開発プラットフォーム
