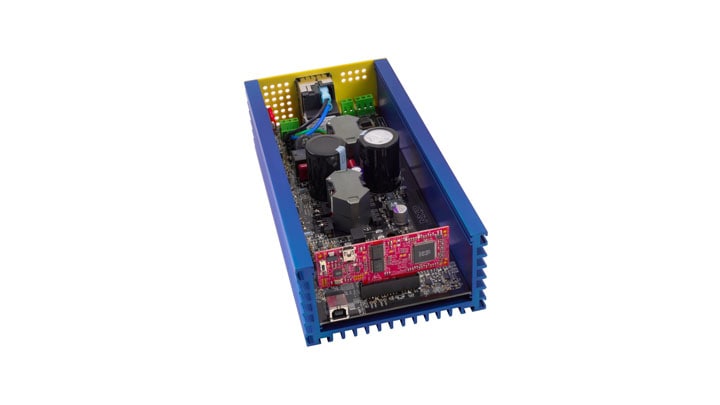

Refrigerator Compressor
The refrigerator compressor solution with brushless DC motor (BLDC) sensorless control offers greater efficiency using field-oriented control (FOC) based on the MC56F82xxx controller.
Brushless DC motors are used more and more often in order to increase the efficiency in reciprocating refrigerator compressors. Because there’s nowhere to install sensors in the compressor, the motor has to have a sensorless controller.
製品詳細
対応製品
パワー・ドライバ
BLDC、Hブリッジ、ステッパ
- GD3000: 3-Phase Brushless Motor Pre-Driver
パワーマネージメント
PMIC
- PCA9410_9410A: 3.0 MHz, 500 MA, DC-to-DC Boost Converter
プロセッサ＆マイクロコントローラ
32ビット56800EX/EFコア
- MC56F82xxx: MC56F826xx/MC56F827xxデジタル・シグナル・コントローラ
Features
Power Consumption
- Less than 0.6 W standby for the motor drive board
Input
- Input voltage range of 80 % – 110 % rated mains voltage
Control
- High performance VF refrigerator compressor control solution with Class 1 energy efficiency
- Sensorless FOC control with speed and current closed-loop control
Certified
- IEC60730 certified controller
購入オプション

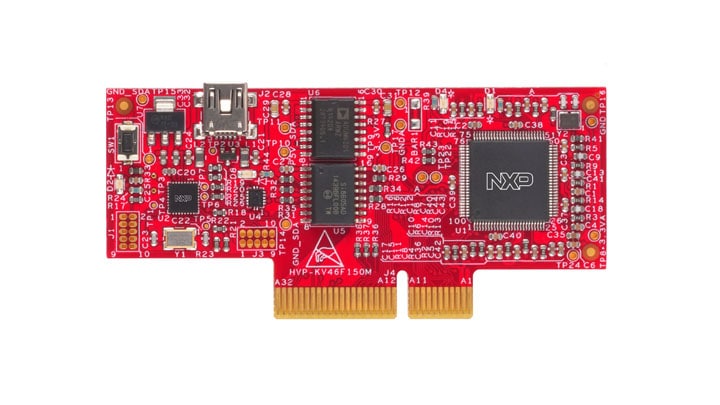

HVP-56F82748
アクティブ
High-Voltage Development Platform Controller Card, 32-bit DSC, 100 MHz.
保留中の在庫
代理店からの注文
PCA9410AUK
アクティブ
3.0 MHz, 500 mA, DC-to-DC boost converter.
ドキュメント
クイック・リファレンス ドキュメンテーションの種類
4 ドキュメント
アプリケーション・ノート (1)
アプリケーション・ノート・ソフトウェア (1)
カタログ (1)
-
インダストリアル & IoTアプリケーション向けモーター制御[INDUSTRIAL-IOT-MOTOR-CONTROL-BR]
ユーザ・ガイド (1)
-
Freescale High-Voltage Motor Control Platform User's Guide[HVPMC3PHUG]はじめに
設計・リソース
デザイン・ファイル
クイック・リファレンス
設計・ファイルの種類.
4 設計・ファイル
-
プリント基板と回路図

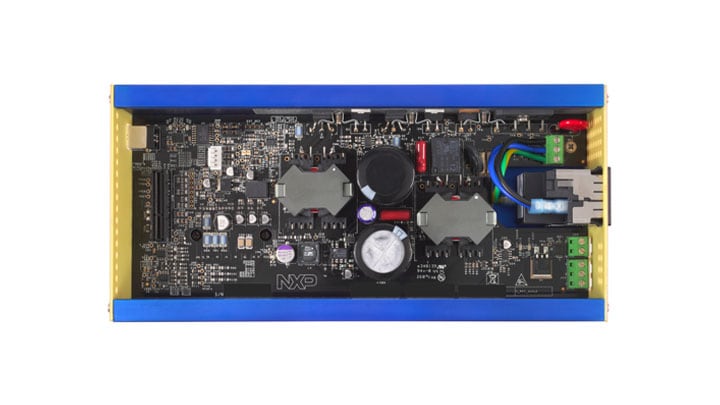

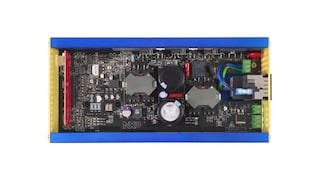

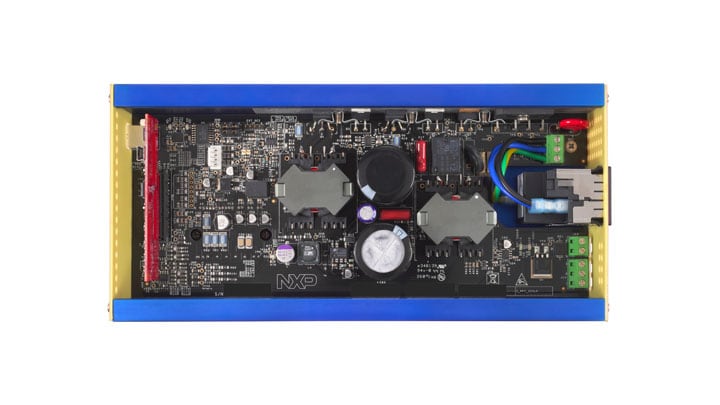

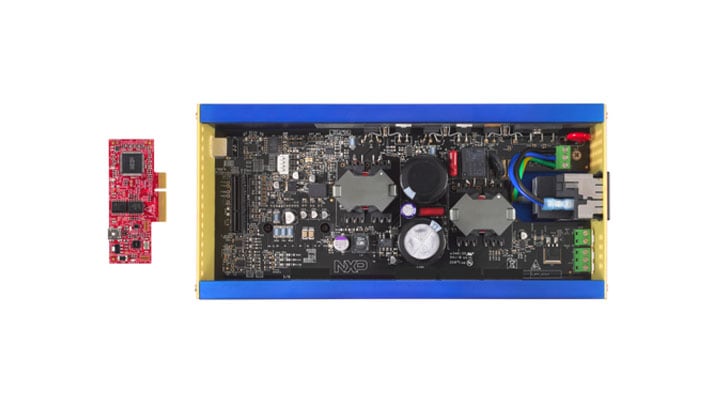

HVP-56F82748 PCB Layout
-
プリント基板と回路図
HVP-MC3PH PCB Layout
-
プリント基板と回路図
HVP-MC3PH Printed Circuit Board Design Files
-
プリント基板と回路図
HVP-56F82748 Printed Circuit Board Design Files
