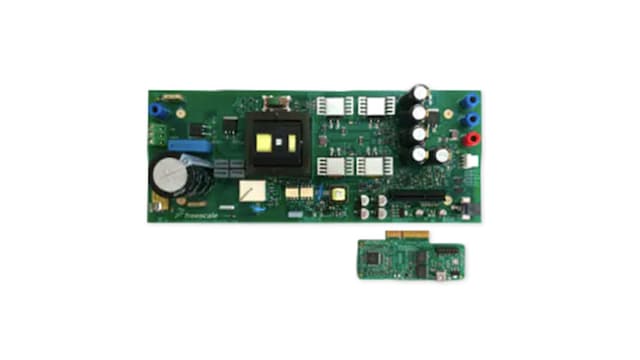

LLC Resonant Converter with Sync Rectifier

製品詳細

MC56F81xxx: Up to 100MHz Digital Signal Controllers with DSASS and Operational Amplifier
MC56F83xxx: Performance Level Digital Signal Controllers, USB FS OTG, CAN FD

Flash updating
12 V/240 W output with universal mains input
120mVp-p output ripple; Overshoot < 5%@0 to 65% load step; Hold up time 20ms@50% load, 15ms@100% load
Over-current, over-/under-voltage, voltage brown-in, over-temperature, power limit protection functions
Modular software and hardware design for convenient internal reuse and customer evaluation
Components
- Half-bridge LLC with synchronous rectifier
Interfaces
- Isolated USB interface for FreeMASTER connection
- Isolated SCI communication between primary side and secondary side; IIC interface is reserved for PMBus communication

TWR-56F8200
Tower System, DSC Module, MC56F823XX.
Kit contains:
- TWR-56F8200 MCU module
- USB cable
- Quick Start Guide
- Multilink universal development interface

2 ドキュメント

^{リファレンス・マニュアル}
LLC Resonant Converter Design Using MC56F8xxxx

PDF改訂 1Oct 22, 20201.8 MBDRM172English, 中文
サインインが必要です
^{アプリケーション・ノート}
AN12617 - LLC Resonant Converter Using MC56F83783

PDF改訂 0Oct 16, 20191.1 MBAN12617English
