Freedom Development Kit for Kinetis® KW41Z/31Z/21Z MCUs

FRDM-KW41Z

画像にカーソルを合わせると拡大表示されます。

Note: K32W061/41 is preferred for any new Zigbee®, Thread and Bluetooth® LE 5.0 design. No new software releases planned

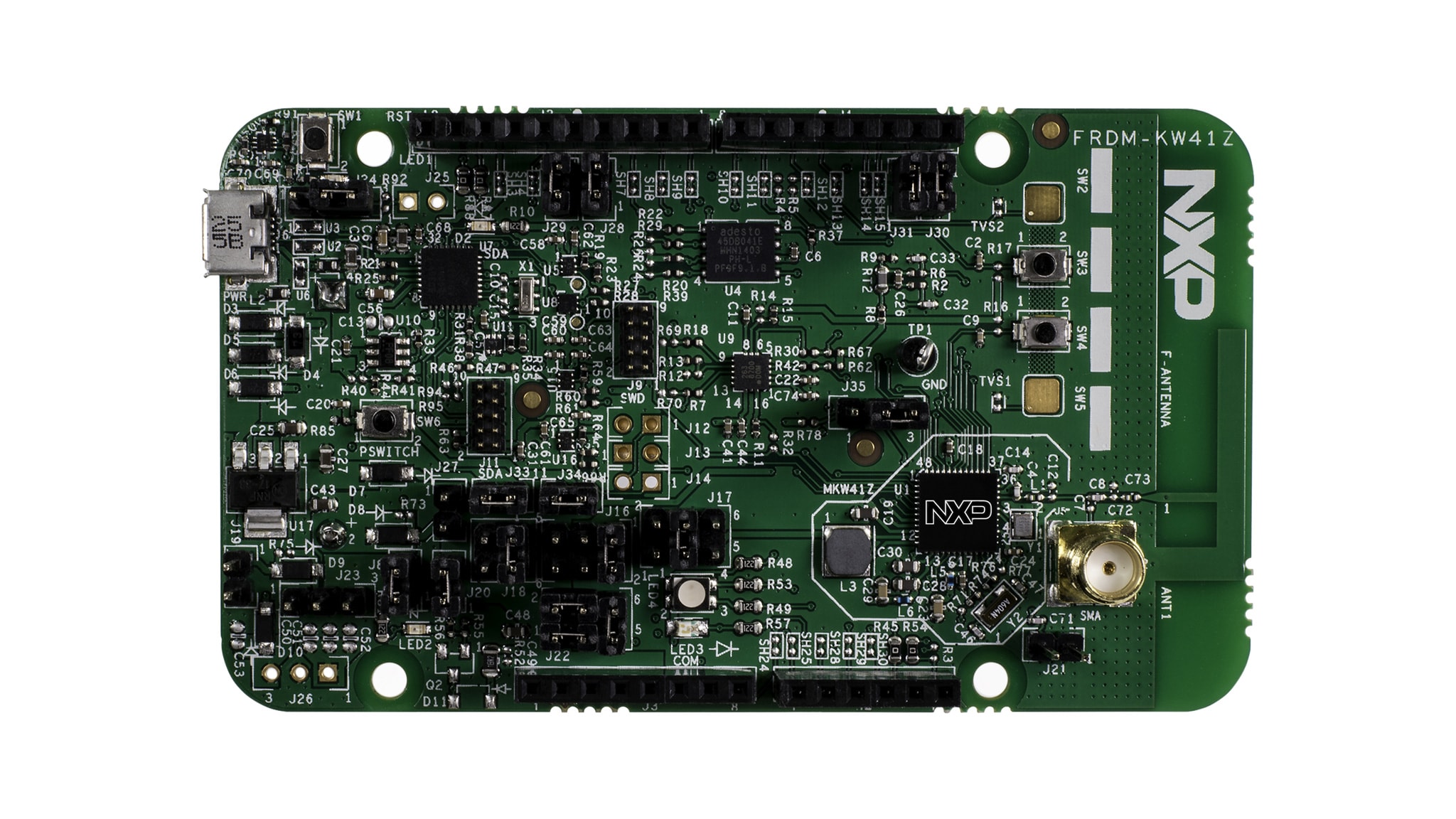

The FRDM-KW41Z is a development kit enabled by the Kinetis® W series KW41Z/31Z/21Z (KW41Z) family built on Arm® Cortex®-M0+ processor with integrated 2.4 GHz transceiver supporting Bluetooth® Smart/Bluetooth®Low Energy (BLE) v4.2, Generic FSK, IEEE® 802.15.4 and Thread.

The FRDM-KW41Z kit contains two Freedom boards that can be used as a development board or a shield to connect to a host processor. The FRDM-KW41Z is form-factor compatible with the Arduino® Rev3 pin layout for more expansion options.

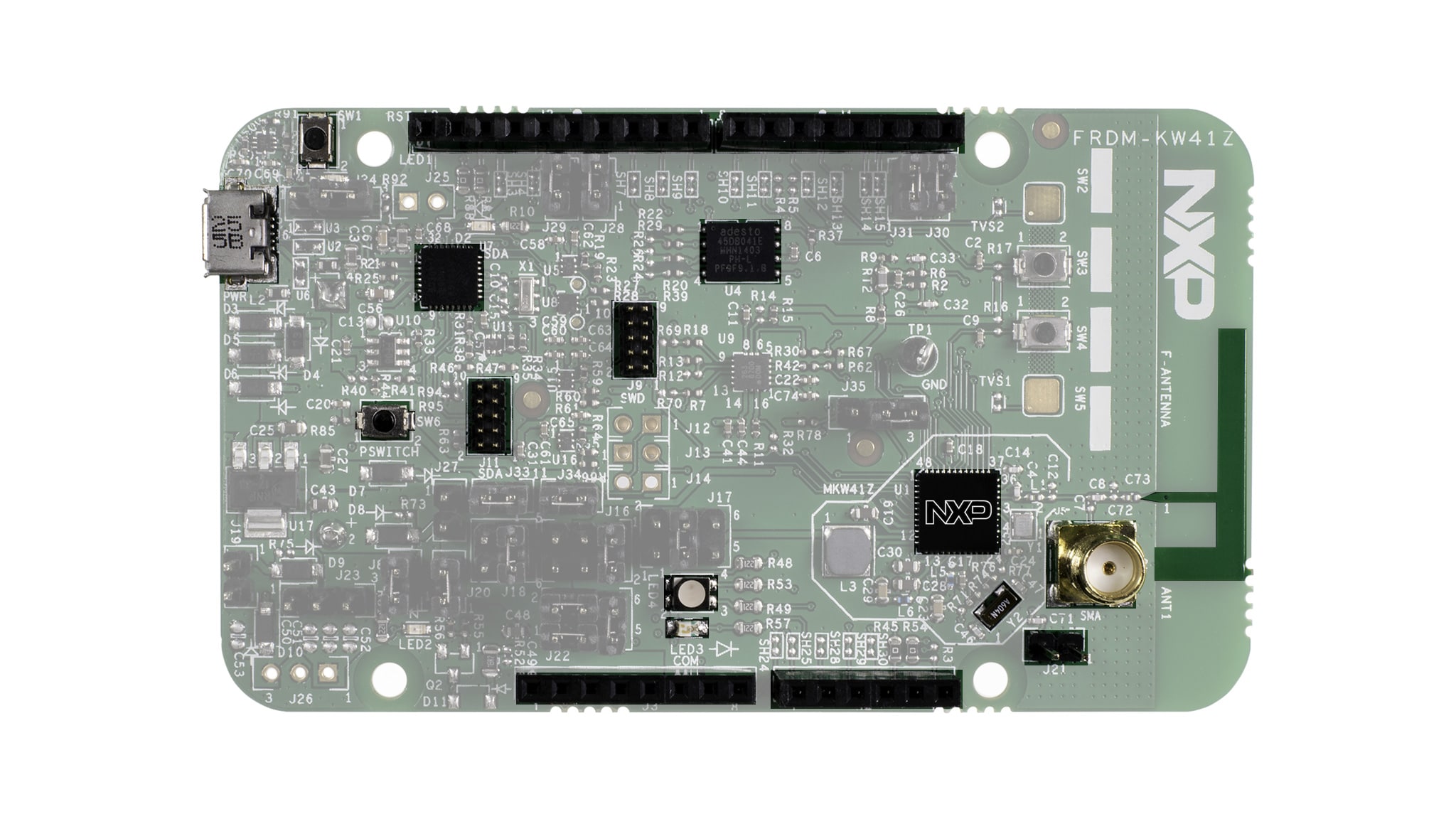

The FRDM-KW41Z highly-sensitive, optimized 2.4 GHz radio features a PCB F-antenna which can be bypassed to test via SMA connection, multiple power supply options, push/capacitive touch buttons, switches, LEDs and integrated sensors.

The FRDM-KW41Z platform is now supported by Arm® Mbed™ OS and Zephyr®OS, both open source embedded operating systems for developing the Internet of Things.

対応製品

ワイヤレス・コネクティビティ

ZigBee

  • KW21Z: Kinetis® KW21Z-2.4 GHz 802.15.4 Wireless Radio Microcontroller (MCU) based on Arm® Cortex®-M0+ Core

Multiprotocol MCUs

  • KW41Z: Kinetis® KW41Z-2.4 GHz Dual Mode: Bluetooth® Low Energy and 802.15.4 Wireless Radio Microcontroller (MCU) based on Arm® Cortex®-M0+ Core

Bluetooth Low Energy

  • KW31Z: Kinetis® KW31Z-2.4 GHz Bluetooth Low Energy Wireless Radio Microcontroller (MCU) based on Arm® Cortex®-M0+ Core

Features

  • Can be configured as Host or Shield for connection to Host Processor

Connectivity

  • SMA RF Connector

Sensors

  • Onboard NXP FXOS8700CQ digital sensor, 3D Accelerometer (±2g/±4g/±8g) + 3D Magnetometer

Debug

  • OpenSDA and JTAG debug

Support

  • Full KSDK support
  • Supported by Zephyr® OS
  • Supports all DC-DC configurations (Buck, Boost, Bypass)
  • PCB inverted F-type antenna
  • RF regulatory certified
  • Serial Flash for OTA firmware upgrades
  • Arm® Mbed™ enabled

MCUXpresso Software and Tools

MCUXpresso

購入オプション

FRDM-KW41Z-Image

クリックして展開

  • FRDM-KW41Z

  • Part Description: Freedom Development Boards for Kinetis KW21Z, KW31Z and KW41Z MCUs. 2 boards per order..

    • 2 FRDM-KW41Z Freedom Development Boards
    • Quick Reference Card
    • 2 USB Cables
  • JP¥21,341
  • の数量に対して 1
    • 在庫状況: 在庫あり
    • 在庫: 2
    • 配送: 通常 1～2営業日以内に配送
NXPから購入する代理店から購入する

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

1-5 の 15 ドキュメント

全て表示

設計・リソース

セクションを選択:

設計・ファイル

フィルタ

4 設計・ファイル

  • プリント基板と回路図

    FRDM-KW41Z Schematics

    PDF改訂 A3Oct 11, 2016 00:00:00347.1 KBFRDM-KW41Z-SCH
    サインインが必要です
    ダウンロード
  • プリント基板と回路図

    FRDM-KW41Z Schematics

    PDF改訂 C2Nov 21, 2018 11:07:00414.2 KBFRDMKW41ZSCH
    サインインが必要です
    ダウンロード
  • Design Tool

    FRDM-KW41Z Design Files

    ZIP改訂 C2Nov 21, 2018 11:12:005.0 MBFRDM-KW41Z_C2-DESIGNFILES
    ダウンロード
  • Design Tool

    KW41Z/31Z/21Z Design in check-list

    XLSX改訂 1Nov 21, 2017 17:22:0095.3 KBKW41Z-31Z-21Z-DESIGN-CHECK
    サインインが必要です
    ダウンロード

ソフトウェア

フィルタ

1-5 の 12 ソフトウェア・ファイル

  • OSおよびRTOS

    Zephyr OS注目

    HTML改訂 0Sep 18, 2018 11:50:00ZEPHYR-OS-FRDMKW41Z
    ダウンロード
  • 開発IDEと構築ツール

    MCUXpresso統合開発環境 (IDE)注目

    ダウンロード・オプション
  • BSPとデバイスドライバ

    MCUXpresso SDK Builder for the KW41 Freedom Board

    EXTERNAL改訂 1Feb 9, 2021 15:01:001 KBMCUXPRESSO-SDK-FRDM-KW41Z
    ダウンロード
  • 接続ソフトウェア

    Kinetis KW41Z Connectivity Software

    EXE改訂 1.0.2Oct 11, 2016 00:00:0064556 KBKW41Z-CONNECTIVITY-SOFTWARE
    サインインが必要です
    ダウンロード
  • 接続ソフトウェア

    Test Tool for Connectivity Products

    EXE改訂 12.9.2.2Oct 2, 2020 08:29:0092.4 MBTest_Tool_12.9.2.2
    サインインが必要です
    ダウンロード
全て表示

注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
