Freedom Development Board for Kinetis® KW0x

FRDM-KW019032

画像にカーソルを合わせると拡大表示されます。

Note: this page is made available for historical reference only.

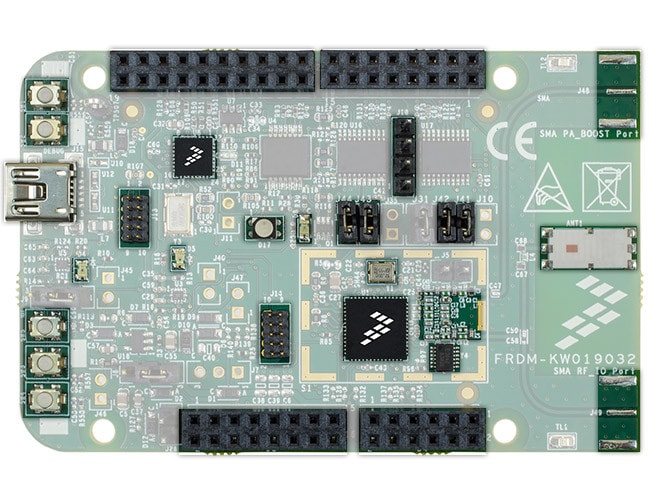

The NXP® FRDM-KW019032 is a development platform based on the Our MKW01Z128CHN Kinetis® W Series microcontroller, and is enabled by software support for 802.15.4 MAC/PHY, SMAC and Kinetis Software Development Kit (SDK). The FRDM-KW019032 kit contains two boards, enabling point-to-point out of the box connectivity.

Powered by the ultra-low-power 48 MHz Arm® Cortex®-M0+ 32-bit core, the Kinetis KW0x family of MCUs embeds a rich set of peripherals such as a high-performance, bi-directional sub-1 GHz radio capable of operating over a wide frequency range of 315, 433, 470, 868, 915, 928 and 960 MHz in the license-free industrial, scientific and medical frequency bands.

FRDM-KW019032 evaluation boards are designed to work either in standalone mode or as part of the Freedom development platforms for quick application prototyping. They are fully supported by a comprehensive enablement environment.

製品詳細

セクションを選択:

対応製品

ワイヤレス・コネクティビティ

Sub-1 GHz帯ワイヤレス・ソリューション

  • KW0x: Kinetis® KW0x-48 MHz, Sub-1 GHz Wireless Radio Microcontrollers (MCUs) based on Arm® Cortex®-M0+ Core

Features

Processor

  • 32-bit Arm® Cortex®-M0+ 48 MHz Core

Memory

  • Programmable 128 kB Flash and 16 kB SRAM

Connectivity

  • Integrated chip antenna for RFIO port, and footprint for SMA RFIO and PA_BOOST ports

Power Management

  • Programmable output power from –18 dBm to +17 dBm in 1 dB steps
  • High sensitivity: down to –120 dBm at 1.2 kbit/s

Debug

  • Integrated open-standard serial and debug interface (OpenSDAv2.1)

Support

  • Full KSDK support
  • Software/Protocol Stacks
    • IEEE 802.15.4
    • NXP® Simple MAC (SMAC)
  • LEDs and switches for demonstration, monitoring, and control
  • Compliant FCC Part15 & IC RSS 210
  • Minimum number of matching components
  • Programmable FSK, GFSK, MSK, GMSK, and OOK modulations
  • Packet engine with CRC, AES-128 encryption, and 66-byte FIFO

購入オプション

  • FRDM-KW019032

  • FRDM-KW019032 Freedom Development Platform, Kinetis W MCU, KW01, 48 MHz, 128 KB Flash.

    • 2 FRDM-KW019032 boards
    • 2 USB cables
    • Quick start guide
  • JP¥28,700
  • の数量に対して 1
代理店から購入する

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

1-5 の 16 ドキュメント

全て表示

設計・リソース

セクションを選択:

設計・ファイル

フィルタ

2 設計・ファイル

  • プリント基板と回路図

    FRDM-KW019032 Schematics

    PDF改訂 A1Aug 31, 2016 00:00:00247.4 KBFRDM-KW019032-SCH
    ダウンロード
  • プリント基板と回路図

    FRDM-KW019032 Design Files

    ZIP改訂 A1Aug 31, 2016 00:00:002.6 MBFRDM-KW019032-DF
    ダウンロード
