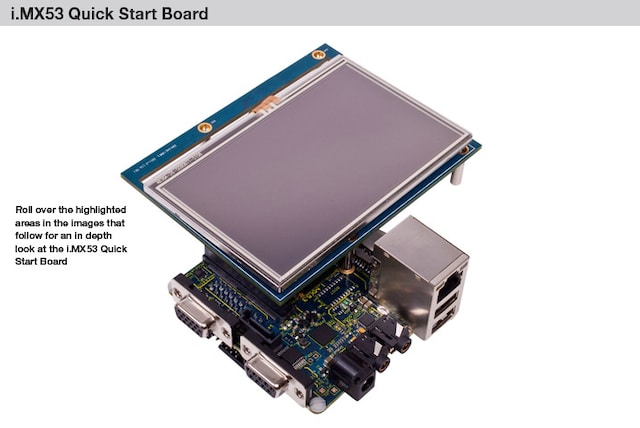

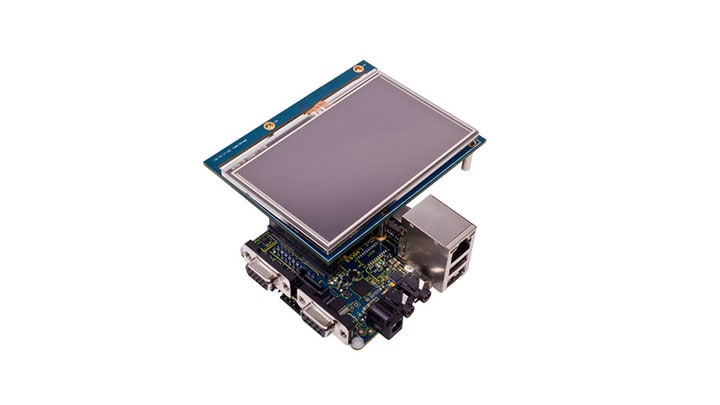

i.MX53 Quick Start Board

IMX53QSB
アクティブ

画像にカーソルを合わせると拡大表示されます。

MCIMX53-START-R no longer features an accelerometer due to vendors EOL and no direct replacement. The BSP is not affected.

The i.MX 53 Quick Start Board is a $299 open source development platform integrated with an Arm® Cortex®-A8 1 GHz processor and the NXP® MC34708 PMIC.

Quick Start Board includes a display controller, hardware-accelerated graphics, 1080p video decode and 720p encode as well as numerous connectivity options ideally suited for applications such as human machine interface in embedded consumer, industrial and medical markets.

製品詳細

対応製品

パワーマネージメント

5 V PMICソリューション

  • MC34708: Power Management for i.MX50/53 Processors

オーディオ

オーディオ・コンバータ

Features

Processor subsystem

  • i.MX53 1 GHz Arm Cortex-A8 Processor
  • MC34708 PMIC
  • 1 GB DDR3 memory

Display

  • LVDS connector
    • 10.1" 1024x768 (XGA) with capacitive touch (MCIMX-LVDS1)
  • VGA connector
  • Parallel LCD add-on card via expansion connector
    • 4.3" 800x480 (WVGA) with 4-wire resistive touch (MCIMX28LCD)
  • HDMI add-on card via expansion connector
    • 24-bit HDMI output port also contains S/PDIF audio

Audio

  • S/PDIF output via HDMI add-on card
  • NXP® SGTL5000 audio codec
  • Microphone jack
  • Headphone jack

Analog Sensors

  • NXP 3-axis Accelerometer MMA8450QT

Expansion Connector

  • Enables parallel LCD or HDMI output
  • Camera CSI port signals
  • I²C, SSI, SPI signals

Connectivity

  • Full-size SD/MMC card slot
  • Micro SD card slot
  • 7-pin SATA data connector
  • 10/100BT Ethernet port
  • 2x high-speed USB Host port
  • 1x Micro USB Device port

Debug

  • JTAG connector
  • DB-9 UART port

Miscellaneous

  • Power Supply 5 V, 2 A
    • Included in the kit along with worldwide adapters
  • 3" x 3" 8-layer PCB

OS Support

  • Linux
    • NXP
      • 4 GB microSD card with image included in the kit
    • iWave
  • Android™
    • Adeneo
    • iWave
  • Windows Embedded Compact 7
    • Adeneo
    • iWave

Tool Support

  • Debug/IDE tool chains from SEGGER MCU, Macgraigor, IAR Systems, Arm, Lauterbach
  • VMware player to bring up the Linux® image on a Windows® PC

購入オプション

MCIMX53-START-R-Image

クリックして展開

MCIMX53-START-R
アクティブ

Quick Start Board, Hardware, i.MX53, No Display with MC34708.

    $343.85 USD
    保留中の在庫
    カートに入れる
    代理店からの注文
    MCIMX-LVDS1-Image

    クリックして展開

    MCIMX-LVDS1
    アクティブ

    Accessory Board, Hardware, i.MX 6Quad/6Dual/6DualLite/6Solo, i.MX53, 10.1 XGA LVDS Display.

      代理店からの注文
      MCIMXHDMICARD-Image

      クリックして展開

      MCIMXHDMICARD
      アクティブ

      Accessory Board, Hardware, i.MX 6SoloLite, i.MX53, i.MX50, 24-bit HDMI Interface Card.

        代理店からの注文
