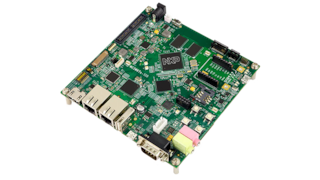

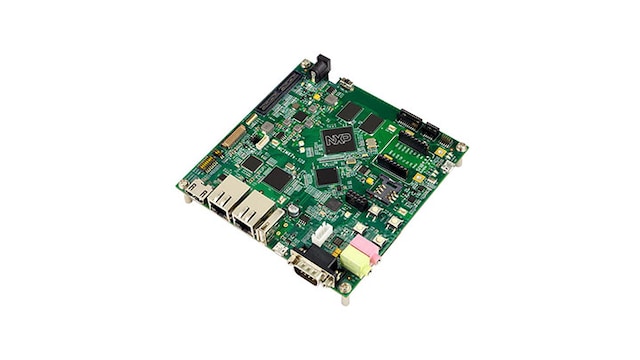

NXP^® delivers the Smart Application Blueprint for Rapid Engineering (SABRE) board based on i.MX7Dual applications processor, utilizing both the Arm^® Cortex^®-A7 and Cortex^®-M4 cores with enhanced security and power optimization.

With the goal of faster time to market, the SABRE board allows developers to evaluate the processors’ primary features including hardware-enabled security, integrated EPD controller, LCD/HDMI/MIPI DSI display and flexible connectivity interface, plus rich on-board solutions to Wi-Fi^®/Bluetooth^®4.0+EDR (Supporting Bluetooth Low Energy), and dual 1 Gigabit Ethernet.

The corresponding software support enables developers to run a rich operating system like Linux^® or Android^™ on the Arm Cortex-A7 core and FreeRTOS on the Arm Cortex-M4 core, exploring the full potential of the Heterogeneous Multicore Processing (HMP) architecture.

デザイン・ファイル

ソフトウェア

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

i.MX 7 Processors

i.MX7D: i.MX 7Dual Processors - Heterogeneous Processing with Dual Arm^® Cortex^®-A7 Cores and Cortex-M4 Core

Features

Processor

Two Arm^® Cortex^®-A7 core operating up to 1 GHz
Single Arm Cortex -M4 core operating up to 200 MHz

Memory

1 GB DDR3, 533 MHz
eMMC expansion footprint
NAND flash expansion footprint
QSPI flash expansion footprint

Power Management

PF3000 PMIC

Display/Camera Connectors

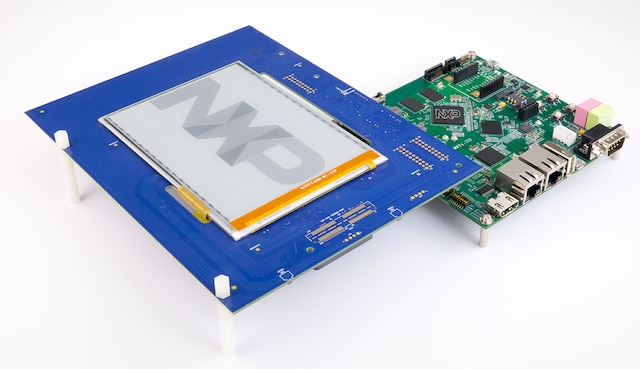

Expansion port for EPDC (Electrophoretic Display Controller)
Port for Parallel LCD display
Port for HDMI display
Port for MIPI DSI display
Port for MIPI CSI CMOS sensor (camera)

Wireless

802.11 a/b/g/n/ac Wi-Fi^® on board
Bluetooth V4.0 + EDR on board

Connectivity

Dual Ethernet (both 1 GigE) on board
1 SD socket for boot code
1 mikroBus^™ socket
1 USB host connector
1 micro USB OTG connector
Full Mini PCIe socket
SIM card slot
CAN (DB-9)

Debug

UART via USB port
10-pin standard JTAG connector for debugging

Sensor Fusion

Accelerometer, magnetometer, gyroscope
Barometer, altimeter

購入オプション

クリックして展開

MCIMX7SABRE
SABRE Board, Hardware, i.MX 7.
Kit Contains
- i.MX 7Dual SABRE board for smart devices
- Power supply
- USB cable (micro-B to standard-A)
- Quick Start Guide
- SD card with bootable Linux operating system demonstration

JP¥ 36,647
の数量に対して 1
- 在庫: 保留中の在庫

カートに入れる

代理店からの注文

代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

IMXEBOOKDC4
IMXEBOOKDC4.

JP¥ 66,082
の数量に対して 1
- 在庫: 保留中の在庫

カートに入れる

代理店からの注文

代理店	地域	在庫	在庫日	注文

ドキュメント

クイック・リファレンスドキュメンテーションの種類.

1-5 の 38 ドキュメント

^{サポート情報}
IMX_O8.0.0_1.0.0_ANDROID_DOCS注目

GZ改訂 O8.0.0_1.0.0Dec 13, 20197.4 MBIMX_O8.0.0_1.0.0_ANDROID_DOCS
サインインが必要です
^{ユーザ・ガイド}
Get Started with the MCIMX7SABREはじめに

HTMLMar 18, 2019GS-MCIMX7SABRE
^{ユーザ・ガイド}
SABRE SDB for i.MX 7Dual - Quick Start Guideはじめに

PDF改訂 1Apr 20, 2016256.1 KBSABRESDBIMX7DUALQSG
サインインが必要です
^エラッタ
Mask Set Errata for Mask 2N09P

PDF改訂 1.1Apr 4, 2023148.4 KBIMX7DS_2N09P
サインインが必要です
^{ファクト・シート}
i.MX 7Solo, i.MX 7Dual Fact Sheet

PDF改訂 1Mar 4, 2020310.8 KBIMX7SOLODUALFS
^{ファクト・シート}
SABRE SDB for i.MX 7Dual - Fact Sheet

PDF改訂 0Apr 20, 2016342.1 KBSABRESDBIMX7DUALFS
^{リリース・ノート}
L5.15.71_2.2.2_LINUX_RN

PDF改訂 LF_L5.15.71_2.2.2Oct 31, 2023464.5 KBL5.15.71_2.2.2_LINUX_RN
^{リリース・ノート}
L5.10.72_2.2.3_LINUX_RN

PDF改訂 LF_L5.10.72_2.2.3Dec 8, 2022457.8 KBL5.10.72_2.2.3_LINUX_RN
サインインが必要です
^{リリース・ノート}
L5.10.72_2.2.2_LINUX_RN

PDF改訂 LF_L5.10.72_2.2.2Jul 19, 2022458.1 KBL5.10.72_2.2.2_LINUX_RN
サインインが必要です
^{リリース・ノート}
L5.4.70_2.3.3_LINUX_DOCS

PDF改訂 L5.4.70_2.3.3May 31, 2021373.7 KBL5.4.70_2.3.3_LINUX_DOCS
サインインが必要です
^{リリース・ノート}
L5.4.70_2.3.1_LINUX_DOCS

PDF改訂 L5.4.70_2.3.1Mar 26, 2021358.8 KBL5.4.70_2.3.1_LINUX_DOCS
サインインが必要です
^{サポート情報}
L6.1.36_2.1.0_LINUX_DOCS

ZIP改訂 LF_v6.1.55_2.2.0Dec 12, 202329.7 MBL6.1.36_2.1.0_LINUX_DOCS
サインインが必要です
^{サポート情報}
L6.1.1_1.0.0_LINUX_DOCS

ZIP改訂 LF_L6.1.1_1.0.0Aug 18, 202329.6 MBL6.1.1_1.0.0_LINUX_DOCS
サインインが必要です
^{サポート情報}
L6.1.22_2.0.0_LINUX_DOCS

ZIP改訂 LF_L6.1.22_2.0.0Aug 17, 202329.4 MBL6.1.22_2.0.0_LINUX_DOCS
サインインが必要です
^{サポート情報}
L5.15.71_2.2.1_LINUX_DOC

ZIP改訂 LF_L5.15.71_2.2.1Jul 21, 2023887.0 KBL5.15.71_2.2.1_LINUX_DOC
サインインが必要です
^{サポート情報}
L5.15.71_2.2.0_LINUX_DOCS

ZIP改訂 LF_L5.15.71_2.2.0Mar 2, 202323.7 MBL5.15.71_2.2.0_LINUX_DOCS
^{サポート情報}
L5.15.52_2.1.0_LINUX_DOCS

ZIP改訂 LF_L5.15.52_2.1.0Sep 30, 202243.3 MBL5.15.52_2.1.0_LINUX_DOCS
サインインが必要です
^{サポート情報}
L5.15.32_2.0.0_LINUX_DOCS

ZIP改訂 LF_L5.15.32_2.0.0Sep 29, 202221.3 MBL5.15.32_2.0.0_LINUX_DOCS
サインインが必要です
^{サポート情報}
L5.4.70_2.3.0_LINUX_DOCS

ZIP改訂 L5.4.70_2.3.0Jul 14, 202211.8 MBL5.4.70_2.3.0_LINUX_DOCS
サインインが必要です
^{サポート情報}
L5.15.5_1.0.0_LINUX_DOCS

ZIP改訂 LF_L5.15.5_1.0.0Jun 24, 202220.6 MBL5.15.5_1.0.0_LINUX_DOCS
サインインが必要です
^{サポート情報}
L5.10.72_2.2.0_LINUX_DOCS

ZIP改訂 LF_L5.10.72_2.2.0Dec 17, 2021L5.10.72_2.2.0_LINUX_DOCS
サインインが必要です
^{サポート情報}
L5.10.52_2.1.0_LINUX_DOCS

ZIP改訂 LF_L5.10.52_2.1.0Dec 15, 2021L5.10.52_2.1.0_LINUX_DOCS
サインインが必要です
^{サポート情報}
L5.10.35_2.0.0_LINUX_DOCS

ZIP改訂 LF_L5.10.35_2.0.0Dec 15, 202115.3 MBL5.10.35_2.0.0_LINUX_DOCS
サインインが必要です
^{サポート情報}
L5.10.9_1.0.0_LINUX_DOCS

ZIP改訂 LF_L5.10.9_1.0.0Apr 12, 202111.7 MBL5.10.9_1.0.0_LINUX_DOCS
サインインが必要です
^{サポート情報}
L5.4.47_2.2.0_LINUX_DOCS

ZIP改訂 L5.4.47_2.2.0Jan 26, 202111.6 MBL5.4.47_2.2.0_LINUX_DOCS
サインインが必要です
^{サポート情報}
P9.0.0_2.2.0_DOCS

ZIP改訂 P9.0.0_2.2.0Nov 19, 20207.0 MBP9.0.0_2.2.0_DOCS
^{サポート情報}
L5.4.24_2.1.0_LINUX_DOCS

ZIP改訂 L5.4.24_2.1.0Jul 22, 202011.5 MBL5.4.24_2.1.0_LINUX_DOCS
サインインが必要です
^{サポート情報}
L5.4.3_1.0.0_LINUX_DOCS

ZIP改訂 LF_L5.4.3_1.0.0Apr 7, 202011.2 MBL5.4.3_1.0.0_LINUX_DOCS
サインインが必要です
^{サポート情報}
L4.19.35_1.1.0_LINUX_DOCS

ZIP改訂 L4.19.35_1.1.0Dec 2, 201911.2 MBL4.19.35_1.1.0_LINUX_DOCS
サインインが必要です
^{サポート情報}
IMX6_N7.1.1_1.0.0_ANDROID_DOCS

GZ改訂 N7.1.1_1.0.0Jun 14, 20198.5 MBIMX6_N7.1.1_1.0.0_ANDROID_DOCS
サインインが必要です
^{サポート情報}
IMX6_M6.0.1_1.0.0_ANDROID_DOCS

GZ改訂 M6.0.1_1.0.0Jun 14, 20198.4 MBIMX6_M6.0.1_1.0.0_ANDROID_DOCS
サインインが必要です
^{サポート情報}
IMX6_M6.0.1_2.1.0_ANDROID_DOCS

GZ改訂 M6.0.1_2.1.0Jun 14, 20198.4 MBIMX6_M6.0.1_2.1.0_ANDROID_DOCS
サインインが必要です
^{サポート情報}
L4.14.78_1.0.0_LINUX_DOCS

ZIP改訂 L4.14.78_1.0.0May 7, 201910.1 MBL4.14.78_1.0.0_LINUX_DOCS
サインインが必要です
^{サポート情報}
L4.14.98_2.0.0_LINUX_DOCS

ZIP改訂 L4.14.98_2.0.0May 7, 201910.2 MBimx-yocto-L4.14.98_2.0.0_ga
サインインが必要です
^{サポート情報}
L4.9.88_2.0.0_LINUX_DOCS

GZ改訂 L4.9.88_2.0.0May 30, 201810.0 MBL4.9.88_2.0.0_LINUX_DOCS
サインインが必要です
^{サポート情報}
L4.9.11_1.0.0_LINUX_DOCS

GZ改訂 L4.9.11_1.0.0Sep 21, 201710.3 MBL4.9.11_1.0.0_LINUX_DOCS
サインインが必要です
^{サポート情報}
L4.1.15_2.0.0_LINUX_DOCS

GZ改訂 L4.1.15_2.0.0Jan 18, 20178.8 MBL4.1.15_2.0.0-LINUX-DOCS
サインインが必要です
^{サポート情報}
L4.1.15_1.1.0_LINUX_DOCS

GZ改訂 L4.1.15_1.1.0Apr 20, 20168.9 MBL4.1.15_1.1.0_LINUX_DOCS
サインインが必要です

全て表示

設計・リソース

Related Hardware

クイック・リファレンスボードタイプ.

1 ハードウェア提供

^{組み込みボード・ソリューション}

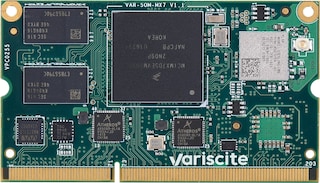

VAR-SOM-MX7 System on Module
