VR249 HV PMIC Board Socket for Industrial Safety Programming

KITVR249SKTEVM 新規
アクティブ

画像をクリックすると拡大します。

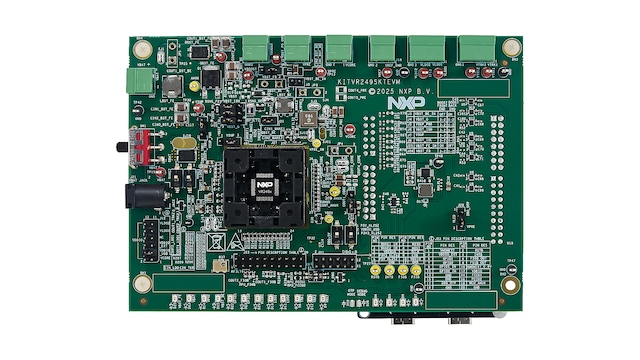

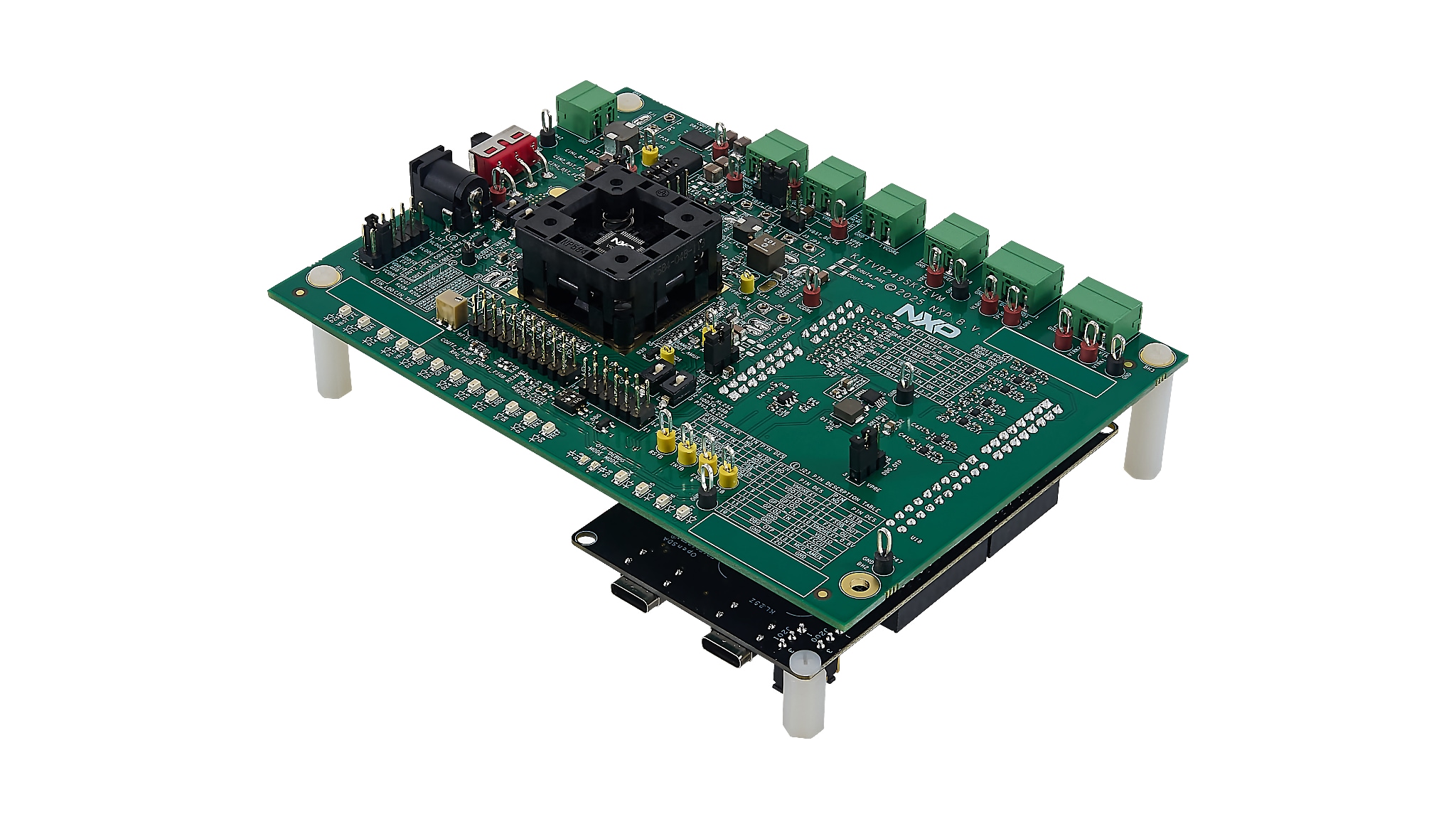

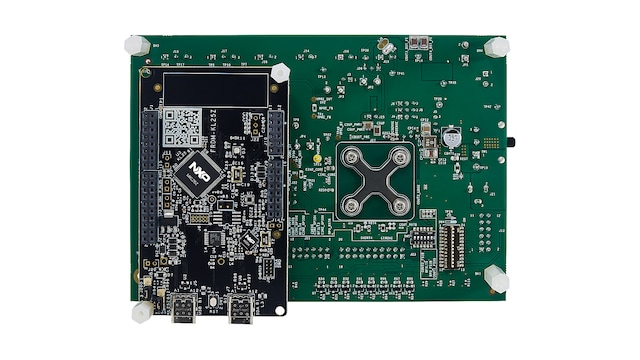

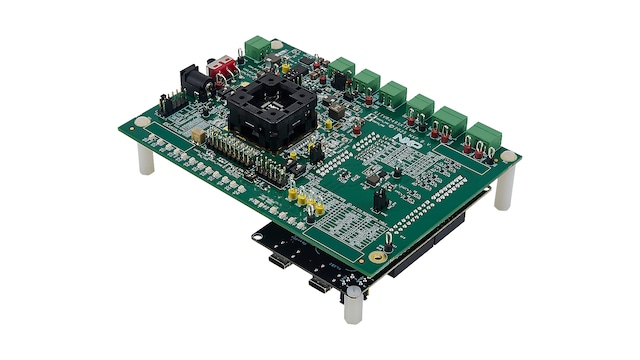

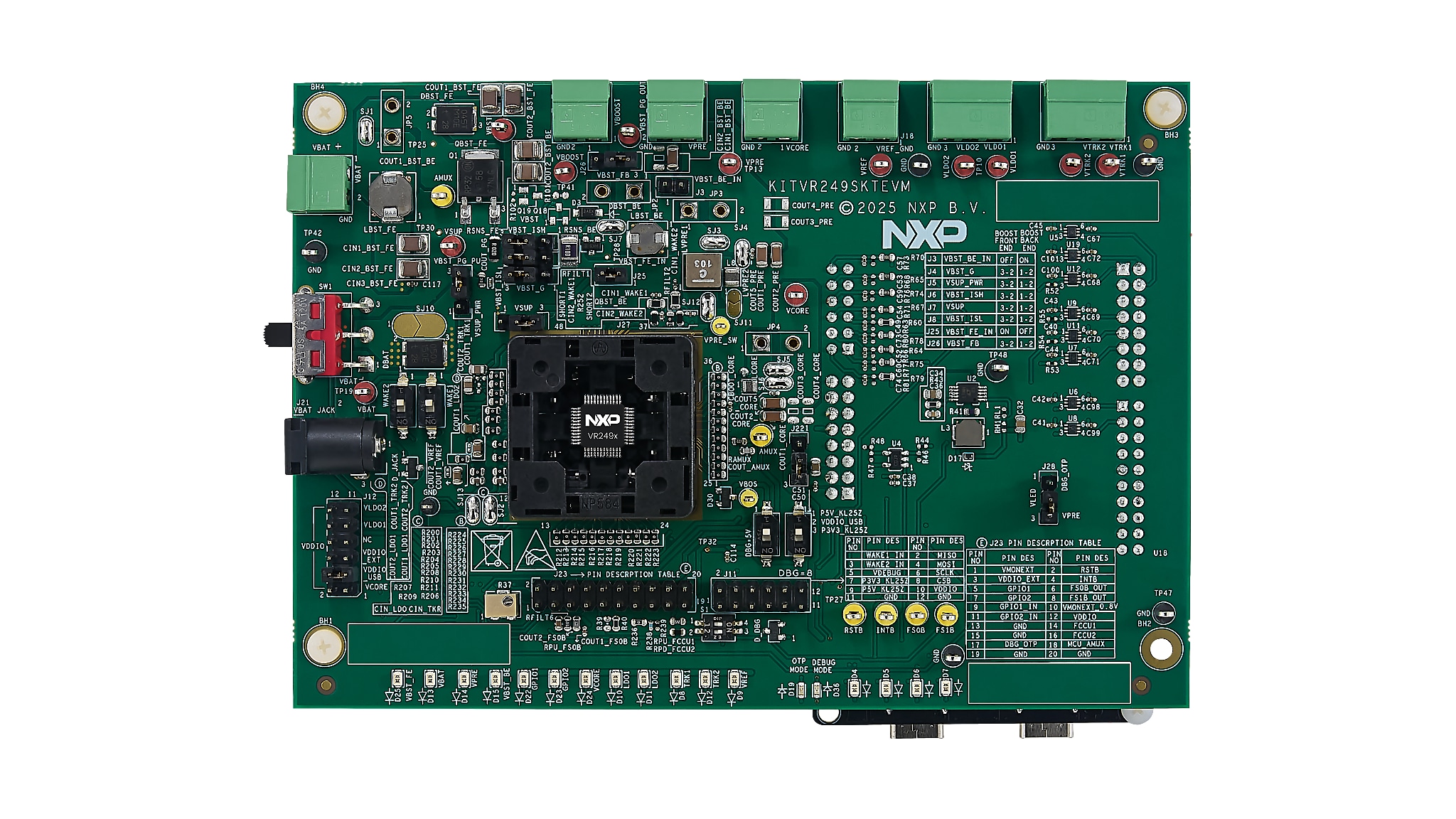

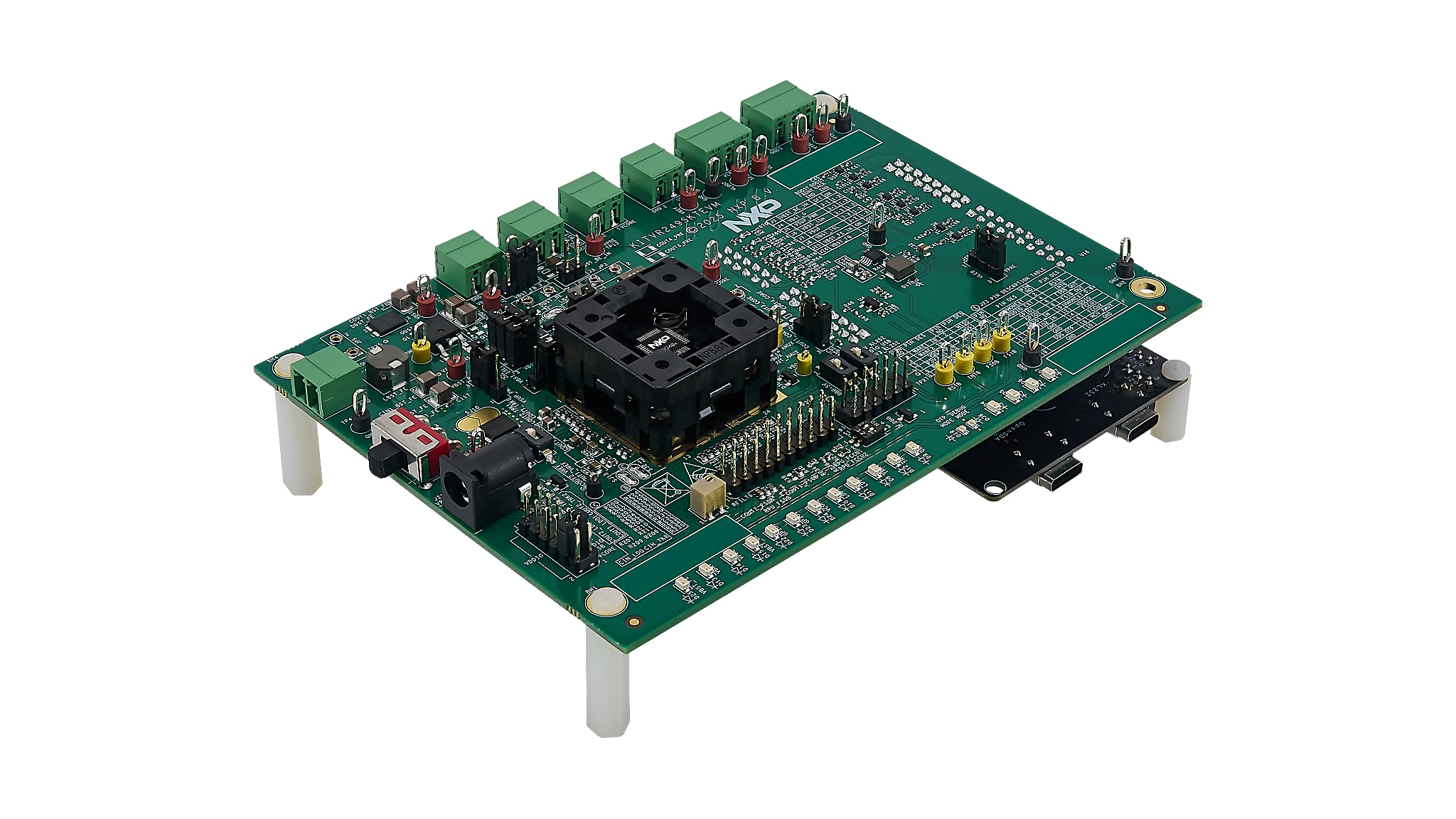

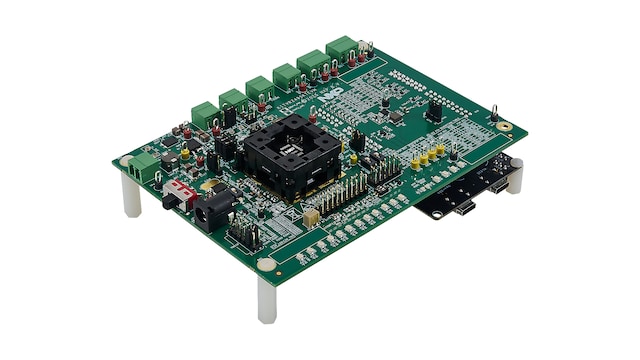

Combined with an LQFP48 socket, the KITVR249SKTEVM enables configuration and evaluation of the VR249 high-voltage power management-integrated circuit (PMIC) family for 24 V industrial applications. Devices can be easily inserted into the socket, enabling one‑time programming (OTP) emulation, functional testing and final OTP fuse programming once the configuration is ready. The onboard FRDM‑KL25Z development platform, combined with the VR249 NXP graphical user interface (GUI) software, allows users to fully configure, control and monitor the VR249 PMIC.

ブロック図

KITVR249SKTEVM

KITVR249SKTEVM Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

MCX Eシリーズ・マイクロコントローラ

  • MCX-E24: MCX E24：信頼性と安全性を重視したMCU
  • MCX-E31: MCX E31：安全でセキュアなインダストリアル・オートメーション向けの堅牢な5V MCU

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

パワーマネージメント

12 V、24 V、および48 V SBCソリューション

  • VR249X: SIL 2安全認証取得済み、産業用アプリケーションの低消費電力MCU向け24 V Vin PMIC

Features

Connectivity

  • FRDM-KL25Z MCU connects to the software GUI via USB to access the serial peripheral interface (SPI) bus, input/outputs (I/Os), safety outputs, debug mode, analog multiplexer (AMUX) and regulators
  • USB connection for register access, one-time programmable (OTP) emulation and fuse programming

Power Management

  • Battery voltage (VBAT) power supply connectors (jack and Phoenix)
  • Pre-regulator voltage (VPRE) output 3.3 V to 6.5 V, up to 1.5 A
  • Boost voltage (VBOOST) in Independent mode or in front-end topology to support battery cranking profiles
  • Core voltage (VCORE) output 0.8 V to 3.3 V, up to 1.6 A
  • Low-dropout regulator (LDO) outputs LDO1 and LDO2 from 3.3 V or 5.0 V, up to 400 mA
  • Tracking voltage regulator (VTRK) outputs VTRK1 and VTRK2 from 3.3 V or 5.0 V, up to 150 mA
  • Voltage reference (VREF) accuracy regulator for external analog-to-digital converter (ADC) reference

General Specifications

  • Fail-safe outputs (FSOs) FS0B and FS1B external safety pins

Support

  • Debug mode access
  • Manual or automated OTP fuse programming
  • Connectors allowing easy access to digital signals

Components

  • LEDs that indicate signal or regulator status
  • Analog variable resistor to test an external voltage monitor (VMON)

購入オプション

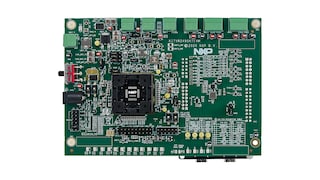

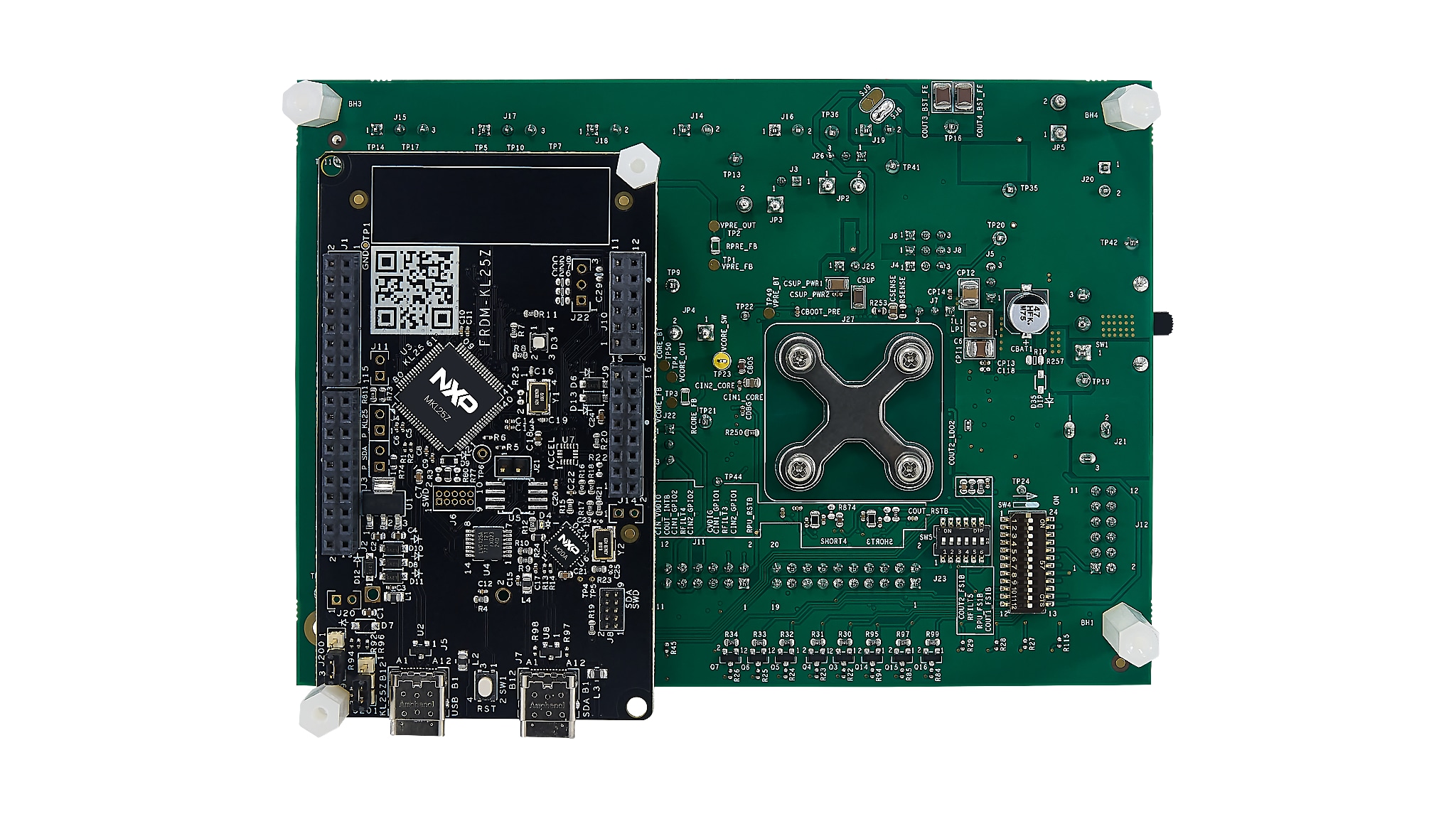

KITVR249SKTEVM-Image

クリックして展開

KITVR249SKTEVM
アクティブ

VR249 HV PMIC Board Socket for Industrial Safety Programming.

    $540.00 USD
    入荷待ち
    カートに入れる
