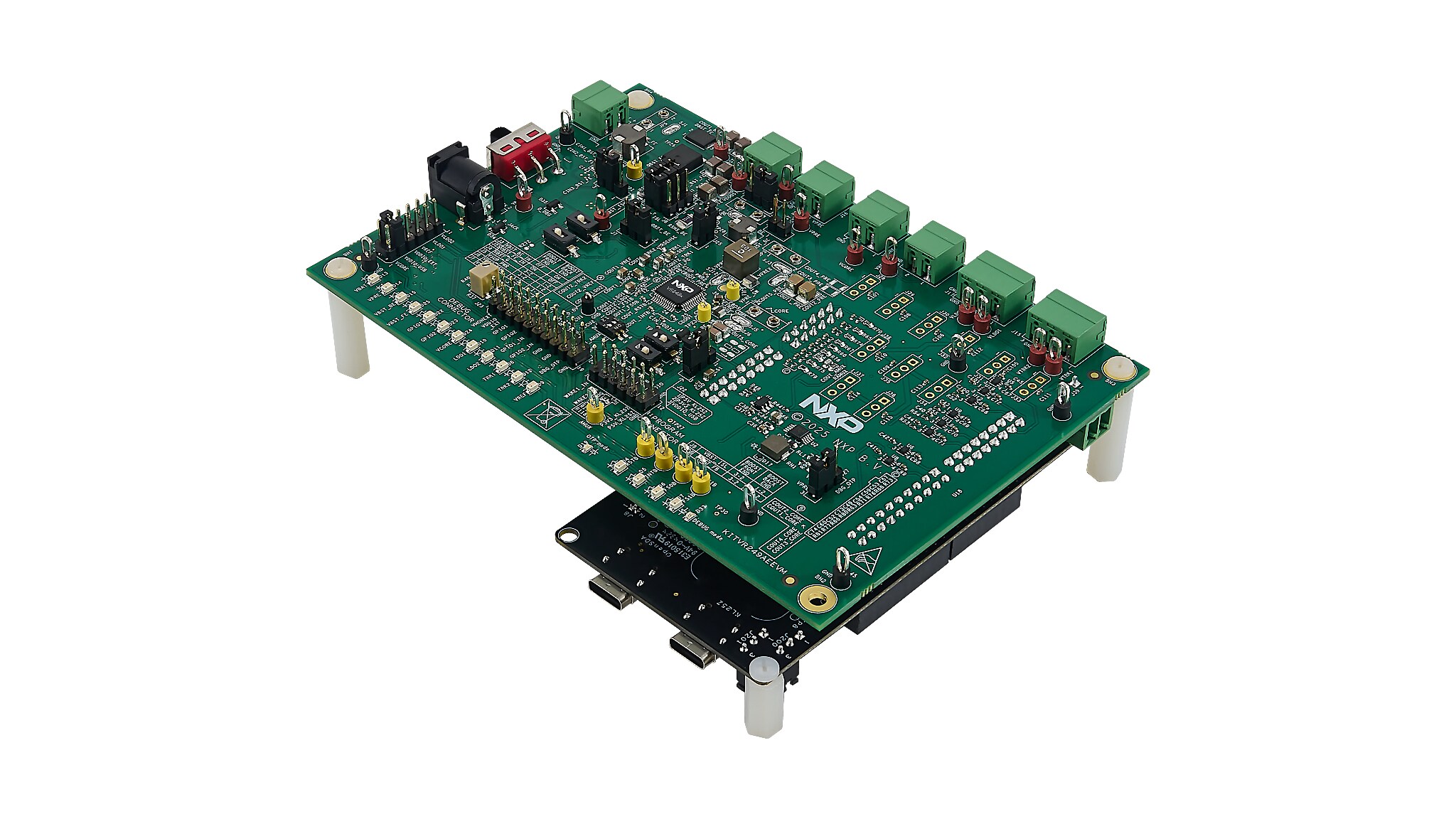

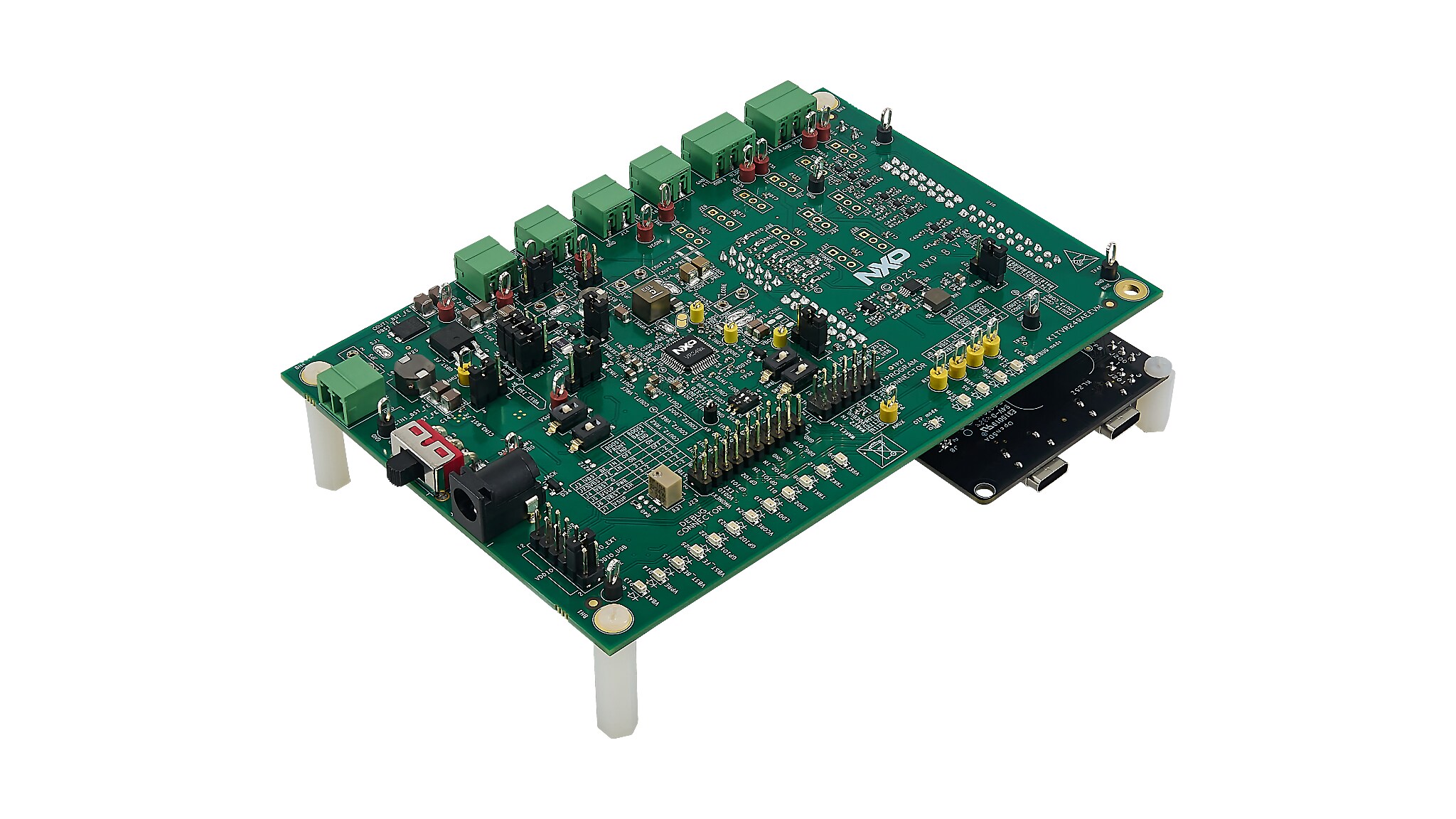

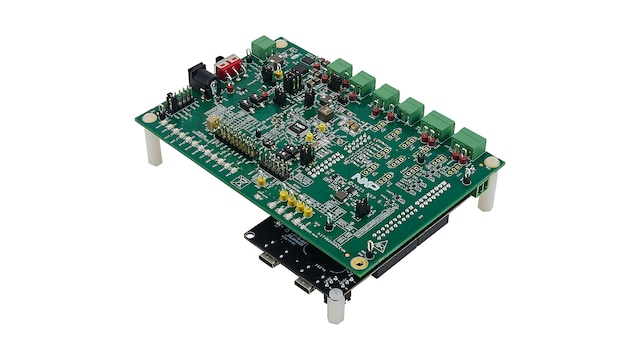

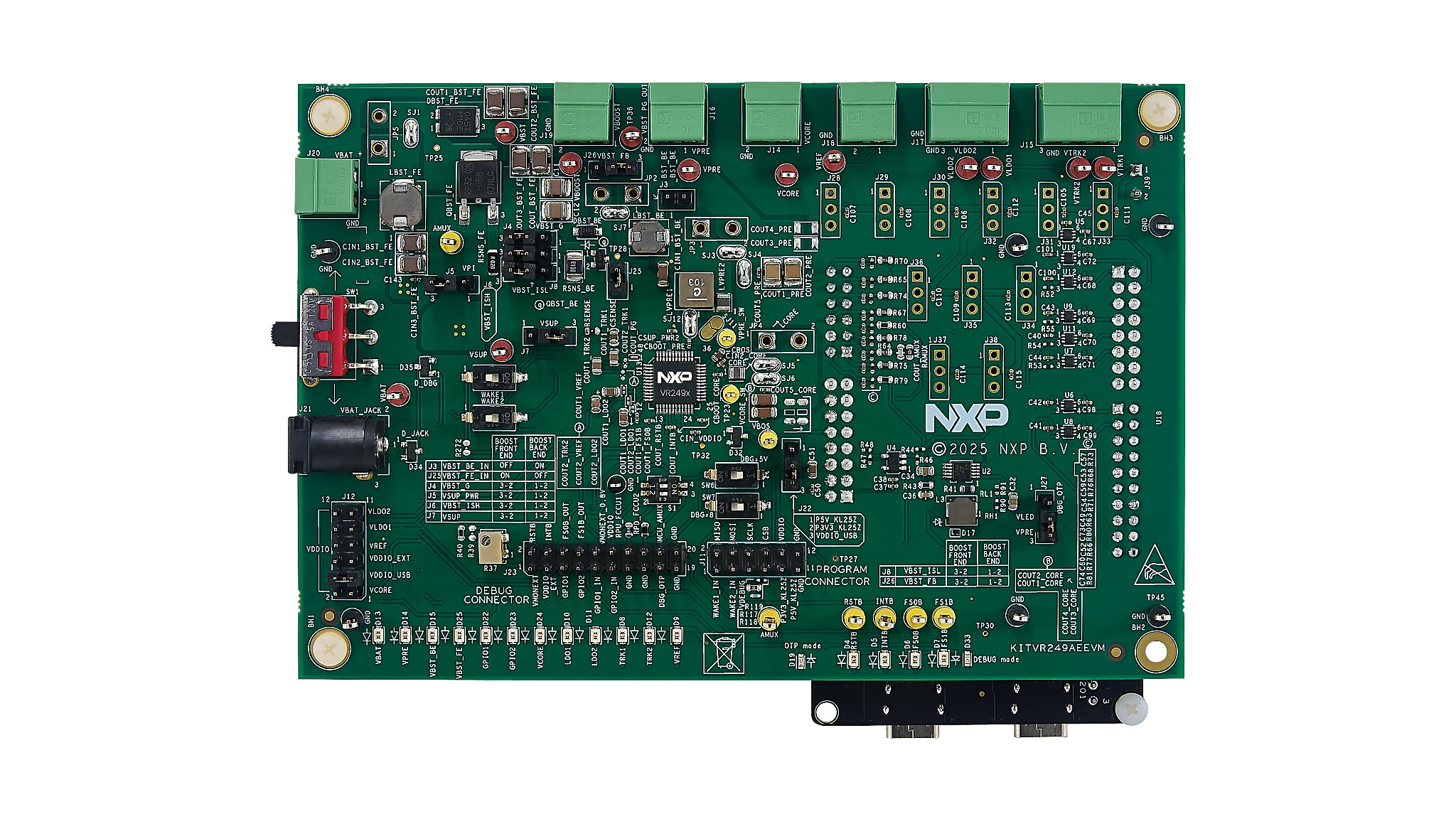

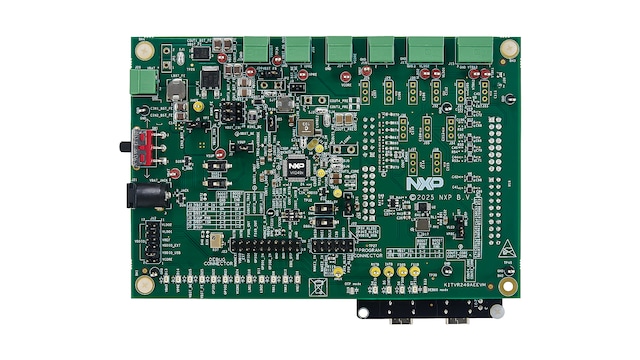

VR249 High-Voltage PMIC Board for Industrial Safety Evaluation

KITVR249AEEVM 新規
アクティブ

画像をクリックすると拡大します。

The KITVR249AEEVM enables evaluation, configuration and development of the VR249—a high-voltage power management integrated circuit (PMIC) family designed for 24 V industrial applications. The board can operate in standalone mode or be controlled through its USB interface, with all serial peripheral interface (SPI) commands managed using NXP’s intuitive graphical user interface (GUI) software.

The board is populated with a superset VR249 device, allowing full evaluation of the entire VR249 family. The VR249x integrated circuit (IC) soldered on the board supports one‑time fusing, or it can be used in emulation mode to test and validate as many configuration settings as needed before final programming.

ブロック図

KITVR249AEEVM

KITVR249AEEVM Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

MCX Eシリーズ・マイクロコントローラ

  • MCX-E24: MCX E24：信頼性と安全性を重視したMCU
  • MCX-E31: MCX E31：安全でセキュアなインダストリアル・オートメーション向けの堅牢な5V MCU

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

パワーマネージメント

12 V、24 V、および48 V SBCソリューション

  • VR249X: SIL 2安全認証取得済み、産業用アプリケーションの低消費電力MCU向け24 V Vin PMIC

Features

Connectivity

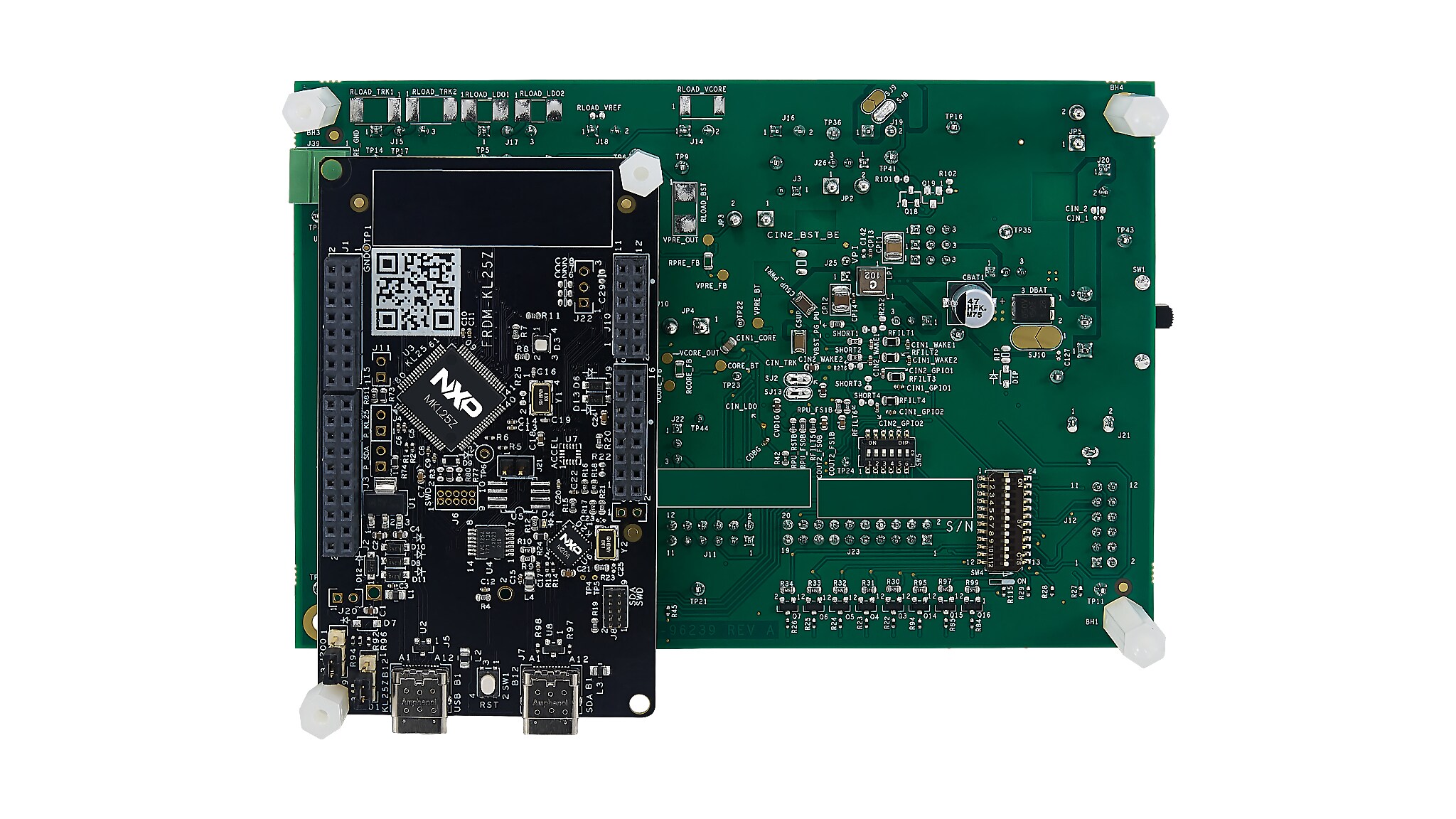

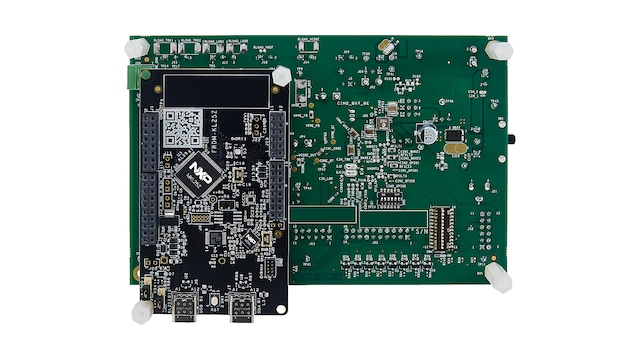

  • FRDM-KL25Z MCU connects to the software GUI via USB to access the SPI bus, input/outputs (I/Os), safety outputs, debug mode, analog multiplexer (AMUX) and regulators
  • USB connection for register access, one-time programmable (OTP) emulation and fuse programming

Power Management

  • Battery voltage (VBAT) power supply connectors (jack and Phoenix)
  • Pre-regulator voltage (VPRE) output 3.3 V to 6.5 V, up to 1.5 A
  • Boost voltage (VBOOST) operation in independent mode or front-end topology to support battery cranking profiles
  • Core voltage (VCORE) output 0.8 V to 3.3 V, up to 1.6 A
  • Low-dropout regulator (LDO) outputs LDO1 and LDO2 from 3.3 V or 5.0 V, up to 400 mA
  • Tracking voltage regulator (VTRK) outputs VTRK1 and VTRK2 from 3.3 V or 5.0 V, up to 150 mA
  • Voltage reference (VREF) accuracy regulator for external analog-to-digital converter (ADC) reference

General Specifications

  • Fail-safe outputs (FSOs) FS0B and FS1B external safety pins

Support

  • Debug mode access
  • Manual or automated OTP fuse programming
  • Connectors allowing easy access to digital signals

Components

  • LEDs that indicate signal or regulator status
  • Analog variable resistor to test external voltage monitor (VMON)

購入オプション

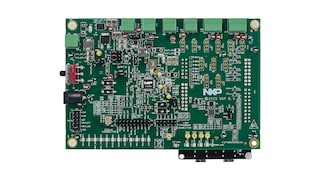

KITVR249AEEVM-Image

クリックして展開

KITVR249AEEVM
アクティブ

VR249 High-Voltage PMIC Board for Industrial Safety Evaluation.
