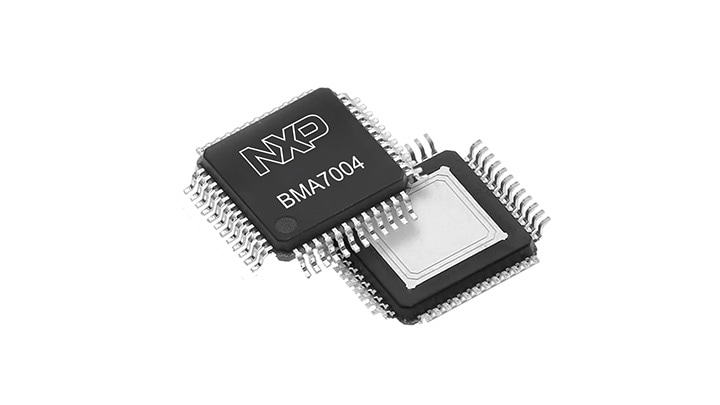

4チャネルのリチウムイオン・バッテリー・セルコントローラIC
BMA7004は、12 Vの車載および産業用アプリケーション向けに設計されたリチウムイオン・バッテリー・セルコントローラ集積回路 (IC) で、3～4セルの管理、クーロン・カウントによるセル電圧または電流の同期測定、合計スタック電圧測定、7つの汎用入出力 (GPIO) または温度センサ入力といった特長を備えています。
製品詳細
特長
供給電圧
- 動作電圧範囲 (VPWR)：6～30 V、過渡電圧：40 V
高度な電圧/温度測定
- 256サンプルまで対応可能な平均化機能を内蔵した4つのセル電圧測定チャネル
- 合計スタック電圧測定
- 合計電圧測定時の最大誤差：0.8 mV
- ADコンバータ (ADC)、GPIO、温度センサ用の7つの入力
高度な同期電流測定
- プログラマブル・ゲイン・アンプ (PGA) 付きのICセンサ
- ミリアンペアからキロアンペアまで±0.5%の精度
- クーロン・カウンタを内蔵
オンボードのパッシブ・バランシング
- オンボードの300 mA低Rdsonパッシブ・セル・バランシングMOSFET（金属酸化物半導体電界効果トランジスタ）、診断機能付き
- スリープ・モードでのバランシング
- 各MOSFET用のプログラム可能なバランシング・タイマ
絶縁型デイジー・チェーンまたはSPI通信
- 2.0 Mbps、2線式ツイストペア、差動および絶縁型デイジー・チェーン通信
- 誘導結合または容量結合をサポート
- デイジー・チェーンあたり最大63ノード
- 1つのデイジー・チェーンのループバック・サポート
- 初期設定時にアドレス設定可能
- 4 Mbpsシリアル・ペリフェラル・インターフェース (SPI)
診断、機能安全、堅牢性
- 過電圧/低電圧 (OV/UV) (OT/UT) および過電流 (OC) の障害検証
- スリープ・モード時のOV/UVおよびOT/UTモニタリング
- ISO 26262、ASIL Dまでの安全性をサポート
- ホット・プラグ対応、AEC Q-100準拠
