24 and 26-Channel Li-Ion Battery Cell Controller IC ASIL D with EIS
- 本ページには、試作段階の製品に関する情報が含まれています。記載されている仕様および情報は、予告なく変更される場合があります。詳細については、担当営業までお問い合わせください。

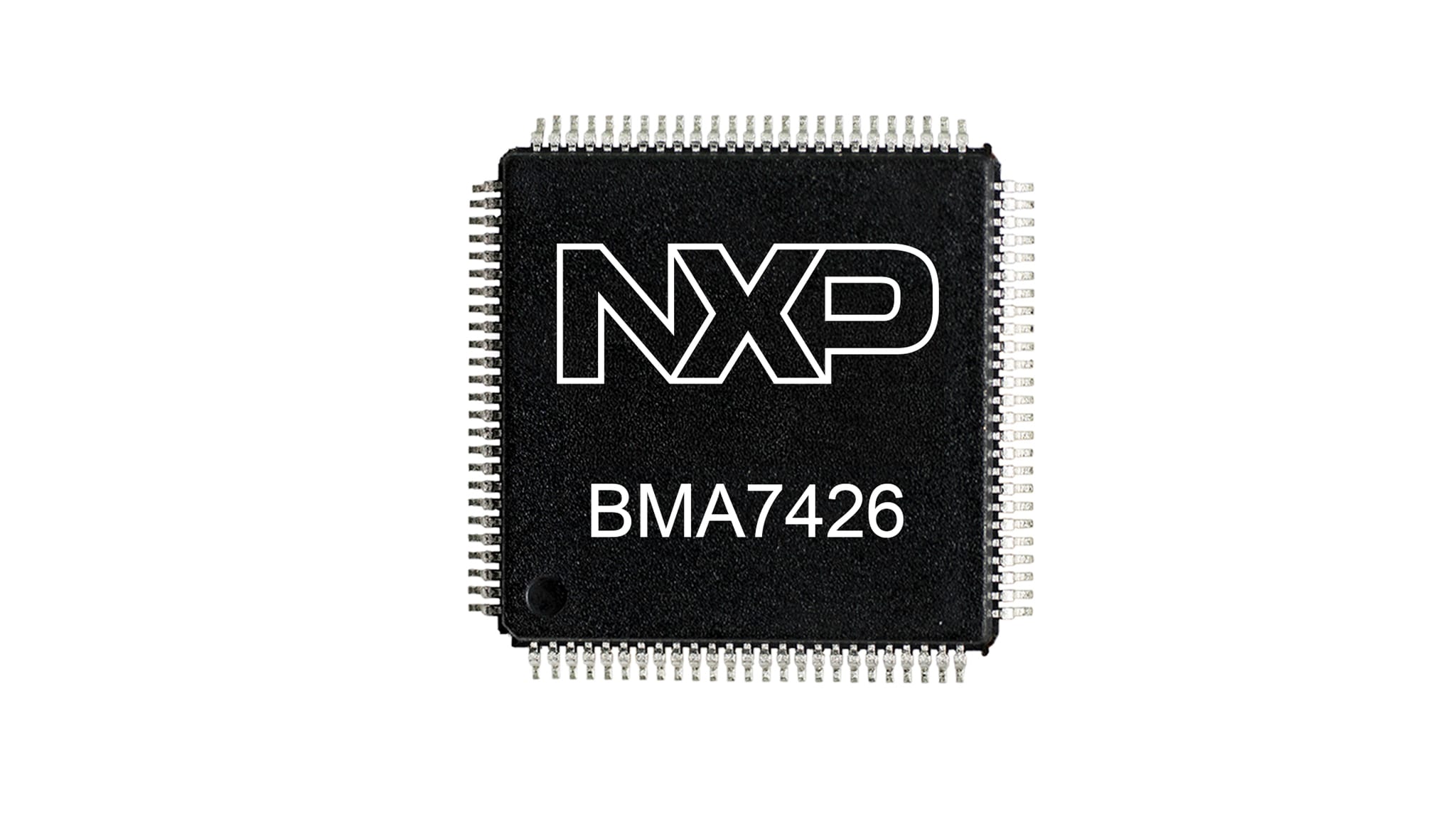

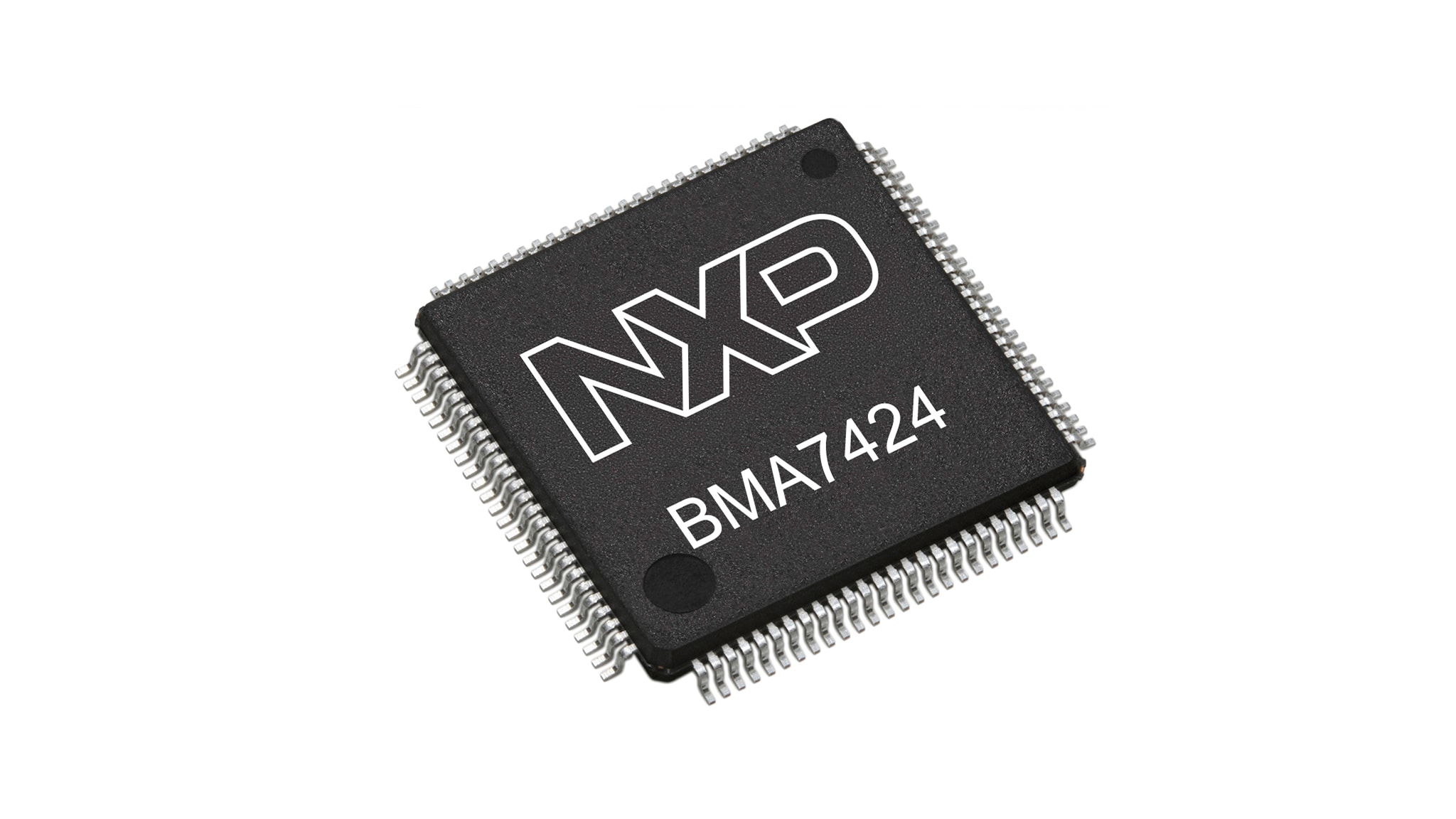

The BMA7424 and BMA7426 are automotive lithium-ion battery cell controllers (BCCs) integrated circuits (ICs) supporting 24 and 26 cells, respectively. They feature high-accuracy, highly synchronized analog-to-digital controllers (ADCs) on each voltage channel and integrate a discrete fourier transform (DFT) engine for electrochemical impedance spectroscopy (EIS). They offer pin compatibility and a shared software platform with non-EIS variants enabling a cost-effective EIS implementation. They consume only 4 mA (typ.) and support ASIL D functional safety.
製品詳細
ブロック図
Features
Core Capabilities
- From 8 to up to 26 cells per device (24 cells for BMA7424 and 26 cells for BMA7426)
- 13 external temperature and auxiliary measurements
- Dedicated high-accuracy ADC per voltage measurement channel with high-synchronization capability required for EIS
- Typical ±0.7 mV measurement error with ultra-low long-term drift
- ISO 26262 ASIL D support for cell voltage and temperature measurements
- External temperature and auxiliary voltage measurements
- Isolated daisy chain up to 62 nodes or serial peripheral interface (SPI) communication
- Diagnostics, functional safety and robustness
- Low external bill of materials (BOM) cost
On-Board Passive Cell Balancing
- Up to 300 mA peak cell balancing with diagnostics
- Automatic odd/even balancing sequence
- Timer, voltage, temperature, PWM-controlled balancing
- Low integrated balancing MOSFET RdsON
