Digital configurable LLC controller[TEA2226AT]
コンパクトリスト
LLC共振コンバータ設計ツール
製品にほぼそのまま使える最適な共振コンバータ設計を作成しようとすると手間も時間もかかるうえ、決して容易ではありません。この設計ツールは、各デバイスに最悪の状況で生じるストレス、デバイスの公差やばらつきが性能に与える影響、設計の最適化など、一般的な問題への予防的な対処に重点を置いています。
そのため、設計の反復やベンチでの試行錯誤を減らし、開発時間を短縮できます。設計ツールはExcel形式であり、ダウンロード可能です。
ソフトウェア詳細
特長
主な特長
- エンジニアがたどりやすい形で詳しい設計手順を順番に案内
- 最悪の状況や極端な状況でデバイスに生じるストレスおよび熱を予防的に評価
- システム性能に対するデバイスの公差/ばらつきの影響を予防的に評価
- きめ細かい設定項目やガイドラインを通じて設計を微調整しながら最適化
- 回路図、部品表 (BOM)、磁気設計シートも用意されており、システム全体の設計書を作成可能
- FHAベースのLLC設計にSimplisシミュレーション・モデルをダウンロードして組み合わせ、反復サイクルを効果的に短縮
対応製品
- TEA6017AT: デジタル・コンフィギュラブルLLC＆マルチモードPFCコントローラ
- TEA2017: デジタル・コンフィギュラブルLLCおよびマルチモードPFCコントローラ
- TEA2016: 共振電源用デジタルLLC＆PFCコンボ・コントローラ
- TEA19161T: Resonant Power Supply Control IC
- TEA19162T: PFC Controller
- TEA19162HT: PFC Controller
- TEA2226: TEA2226AT デジタル・コンフィギュラブルLLCコントローラ
- TEA2376: TEA2376xT、デジタル・コンフィギュラブル・インターリーブPFCコントローラ
リリース
| LLCバージョン | リリースおよびドキュメント | ソフトウェア | 対応プラットフォーム |
|---|---|---|---|
|
TEA1916 LLC共振コンバータ設計ツール |
PFC内蔵AC-DCコントローラ セカンダリ・サイド・コントローラ |
||
|
TEA2016 LLC共振コンバータ設計ツール |
PFC内蔵AC-DCコントローラ セカンダリ・サイド・コントローラ AC-DCコントローラ |
||
|
TEA6017/TEA2017 LLC共振コンバータ設計ツール |
|
PFC内蔵AC-DCコントローラ セカンダリ・サイド・コントローラ AC-DCコントローラ |
|
|

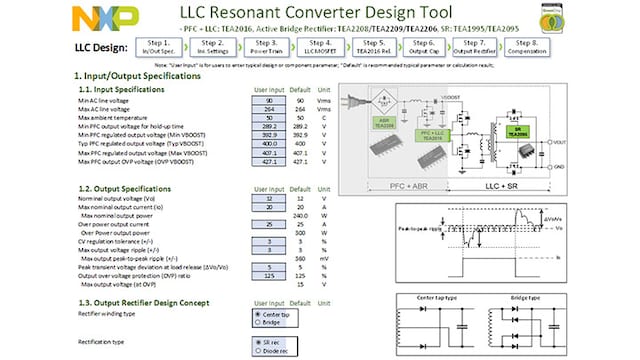

TEA2226 LLC共振コンバータ設計ツール |
PFC内蔵AC-DCコントローラ セカンダリ・サイド・コントローラ |
||
|
TEA2376インターリーブPFC設計ツール |
PFC内蔵AC-DCコントローラ |
ダウンロード
クイック・リファレンス ソフトウェア・タイプ.
1-5 件/全 10 ダウンロード
-
Design Tool
TEA19161 Simplis Model (for HP Mode Only)
-
Design Tool
TEA19162 Simplis Model
-
Design Tool
TEA2017 LLC Part Simplis Model (for HP Mode)
-
Design Tool
TEA19161 Simplis Model (with All Operating Modes)
-
Design Tool

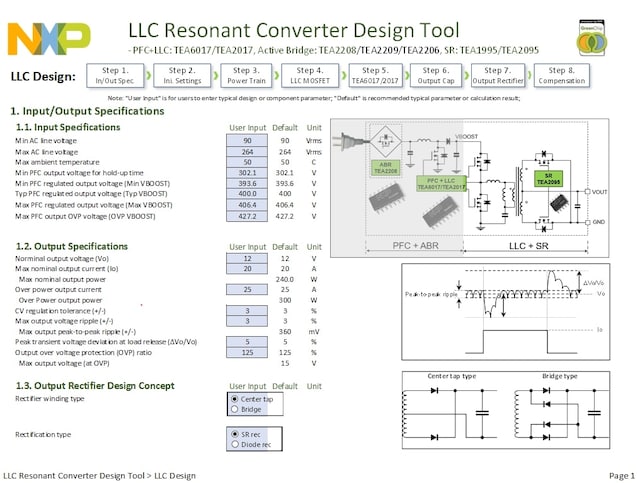

TEA6017/TEA2017 LLC Resonant Converter Design Tool
注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
