Resonant Power Supply Control IC
TEA2226AT デジタル・コンフィギュラブルLLCコントローラ
TEA2226ATは、高効率共振電源用のデジタル・コンフィギュラブル・コントローラです。非常に少ない部品点数で電源を容易に設計できます。Energy Star、米国エネルギー省 (DoE)、EUのエコデザイン指令、欧州行動規範、およびその他のガイドラインが定める効率規制を満たしています。そのため、補助的な低消費電力の電源は必要ありません。
製品詳細
特長
独自の機能

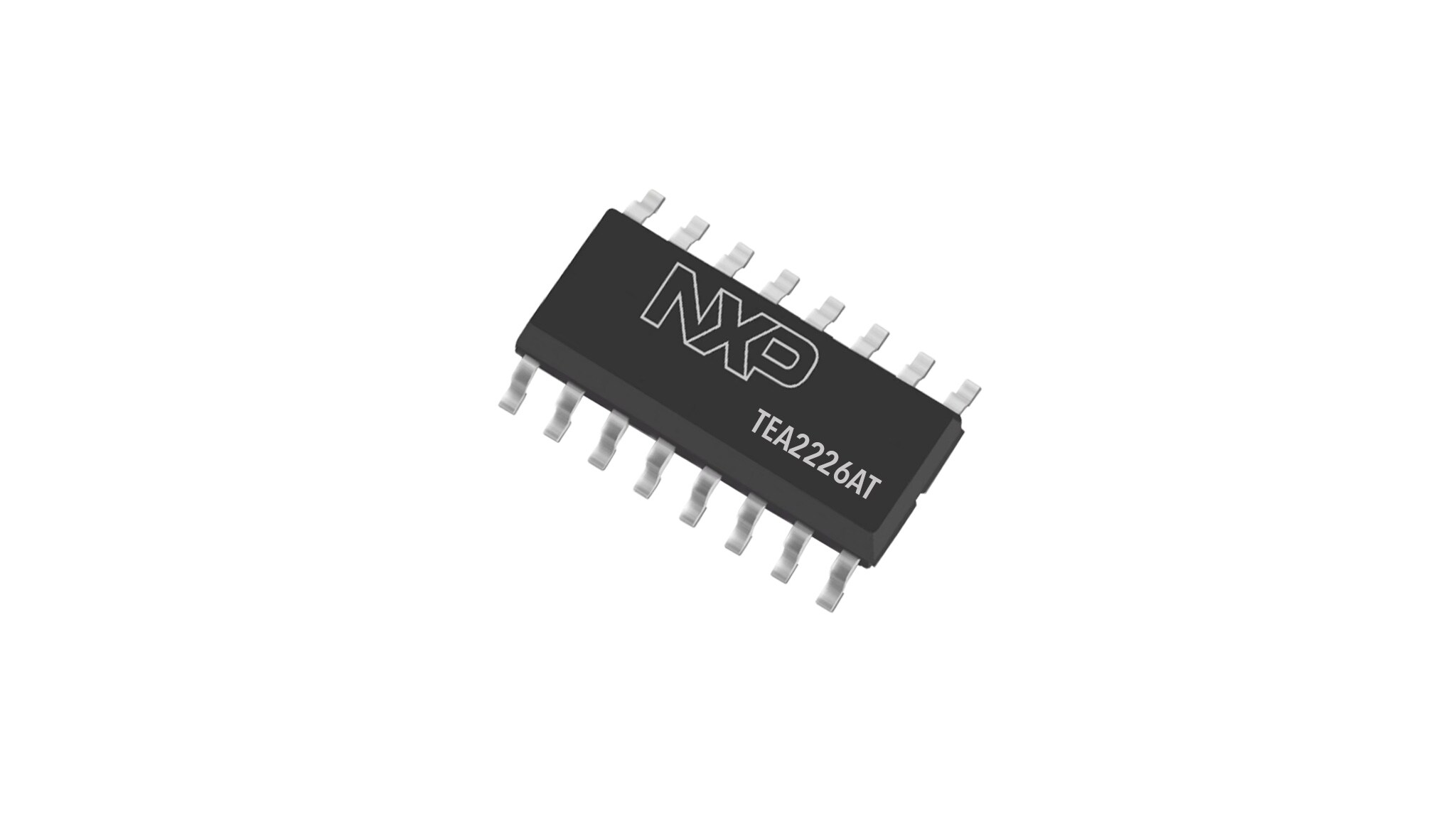

- 単一の小型SO16パッケージに実装されたLLCコントローラ
- 高電圧起動を内蔵
- ドライバと高電圧レベル・シフタ (LS) を内蔵
- ローサイド・ドライバの出力からハイサイド・ドライバに電源を直接供給
- 追加の外部コンポーネントが不要なXコンデンサ放電を内蔵
- パワー・グッド機能
- グラフィカル・ユーザー・インターフェース (GUI) を使用して、評価中に次のようなパラメータを簡単に設定可能：
- すべての動作モードで可聴域外となる動作周波数
- バースト・モードで可聴ノイズを低減するソフト・スタートとソフト・ストップ
- 動作モード間の正確な移行レベル（高電力モード/低消費電力モード/バースト・モード）
- 低消費電力モードの有効化/無効化
環境に配慮した機能
- ゼロ電圧スイッチングによるスイッチング損失の最小化
- 低負荷から高負荷まで極めて高い効率
- 最新の省電力規格および指令（Energy Star、EuP）に準拠
- 優れた無負荷時入力電力（TEA2226AT/TEA2095Tの組み合わせで75 mW未満）
保護機能
- 個別に設定可能なレベルとタイマ
- 多くの保護を個別に、ラッチ、安全な再起動、または「再起動を数回試行後にラッチ」に設定できます
- 電源低電圧保護 (UVP)
- 過電力保護 (OPP)
- 内部および外部過熱保護 (OTP)
- 容量性モード・レギュレーション (CMR)
- 高精度の過電圧保護 (OVP)
- 過電流保護 (OCP)
- ブラウンイン/ブラウンアウト保護
- ディセーブル入力
- すべての保護をリセットする入力
部品番号： TEA2226AT.
