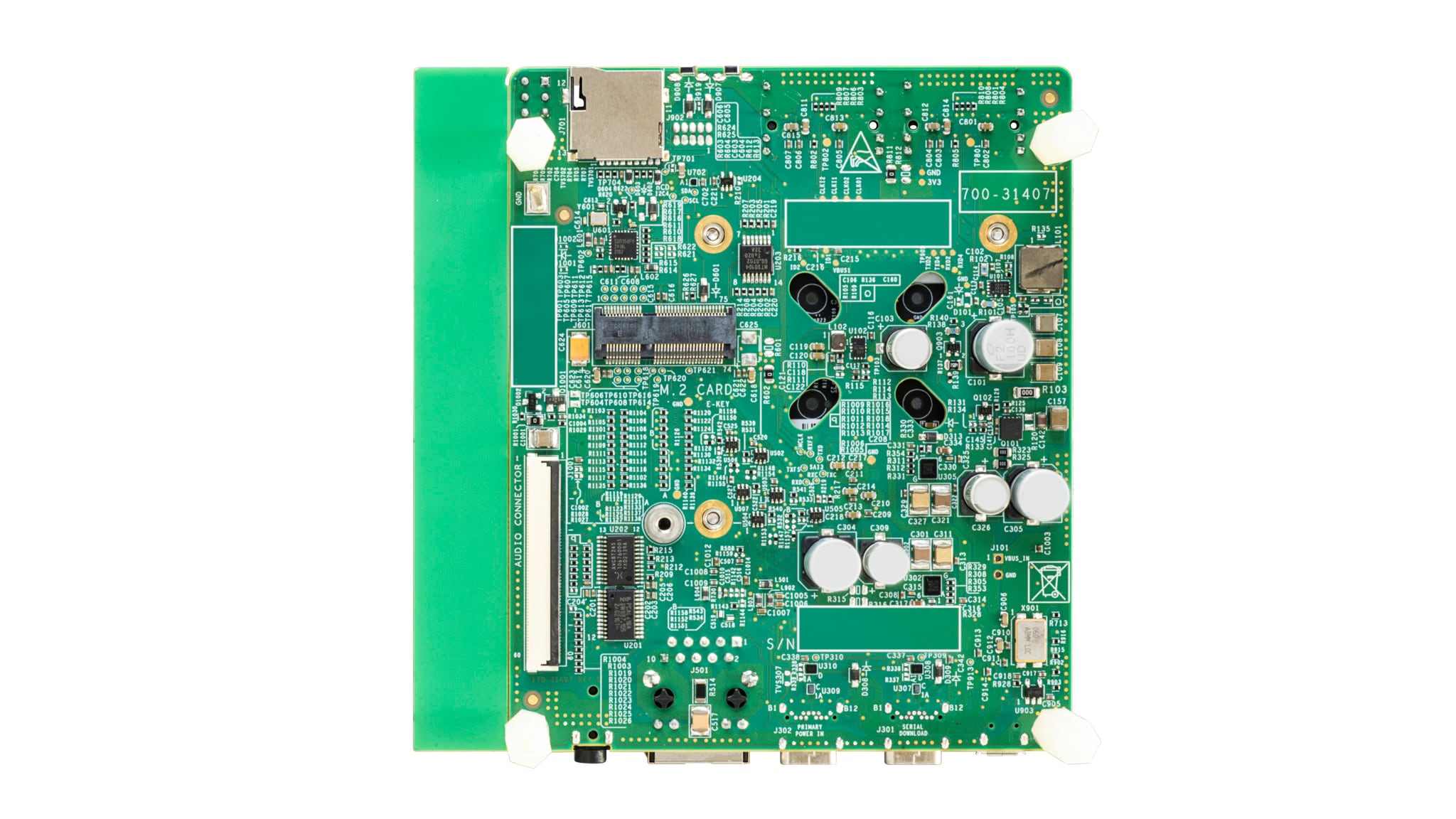

Evaluation Kit for the i.MX 8M Nano Applications Processor

8MNANOD4-EVK

画像にカーソルを合わせると拡大表示されます。

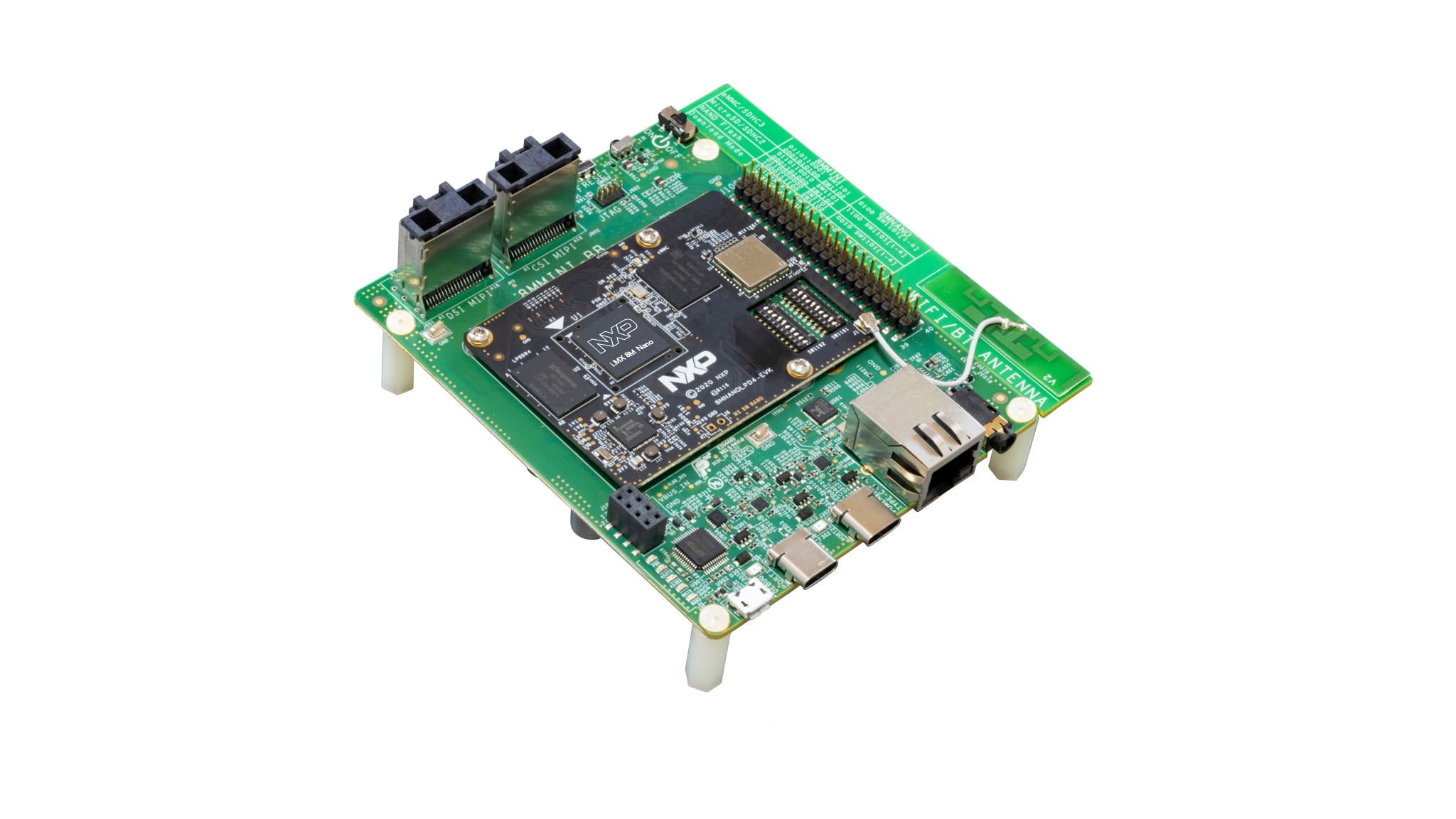

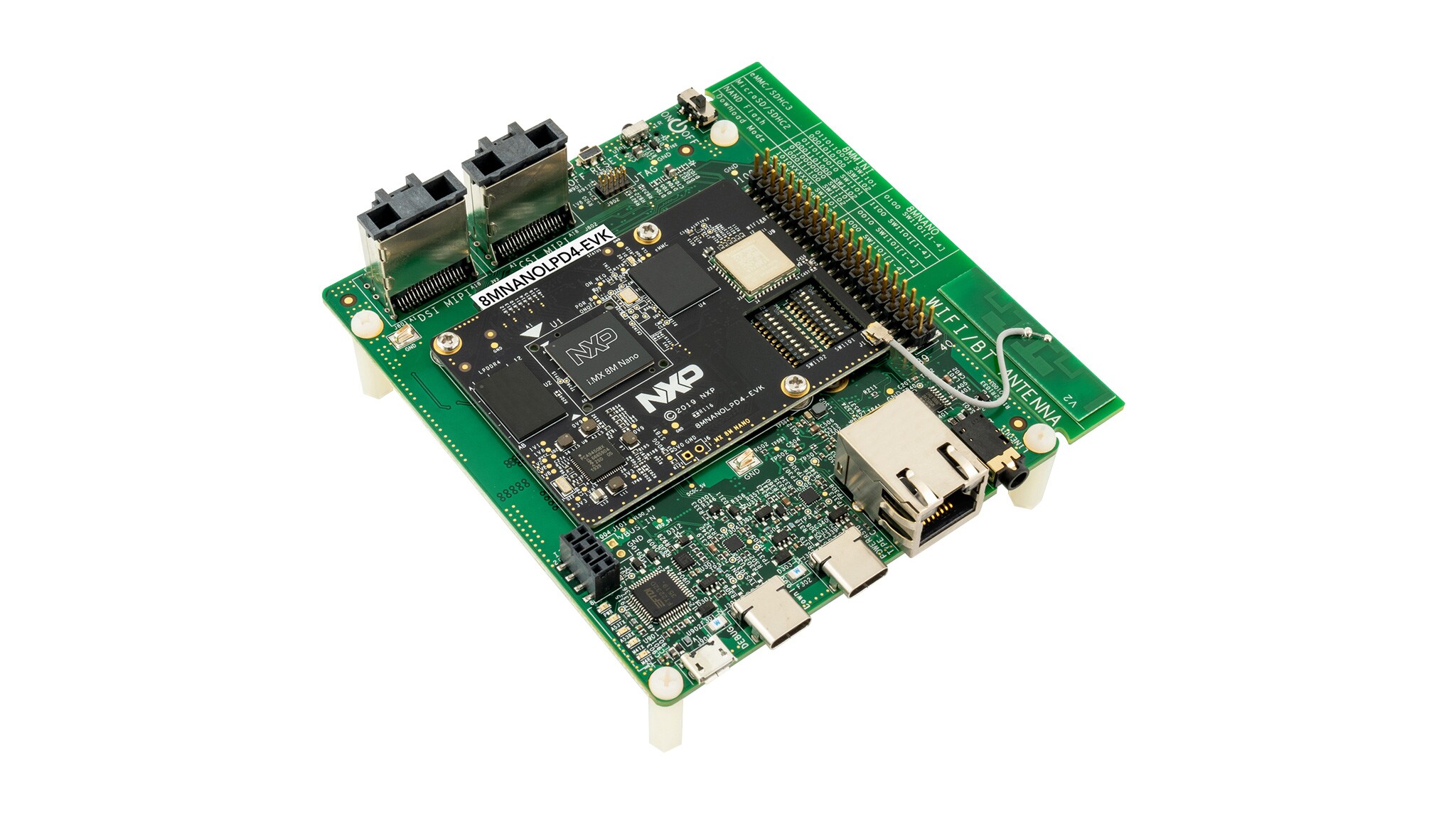

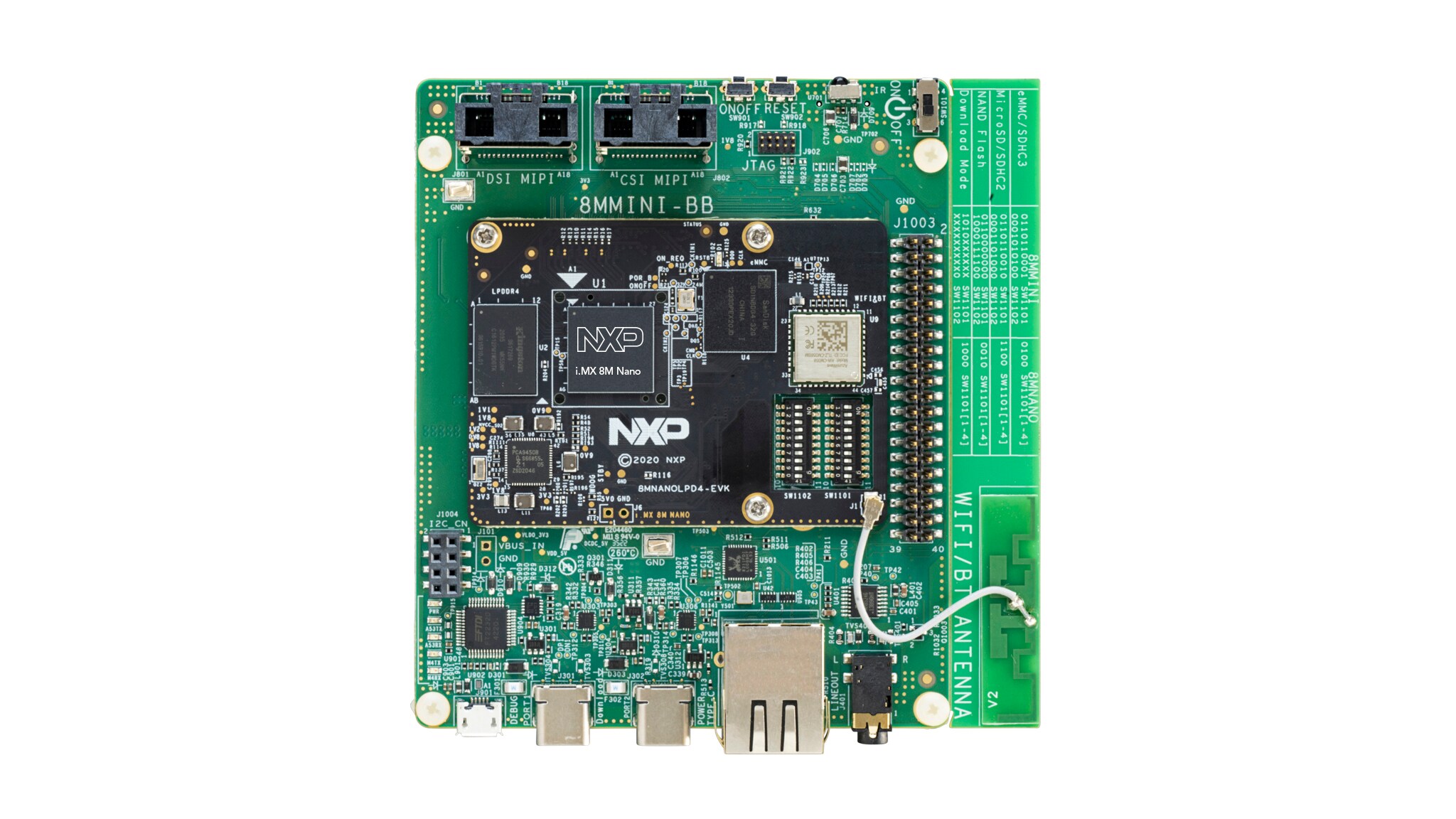

The i.MX 8M Nano EVK provides a platform for comprehensive evaluation of the i.MX 8M Nano and i.MX 8M Nano Lite applications processors. It delivers high performance and power efficiency with multimedia interfaces, NXP PMIC and NXP Wi-Fi/BT solution for connectivity out-of-the box.

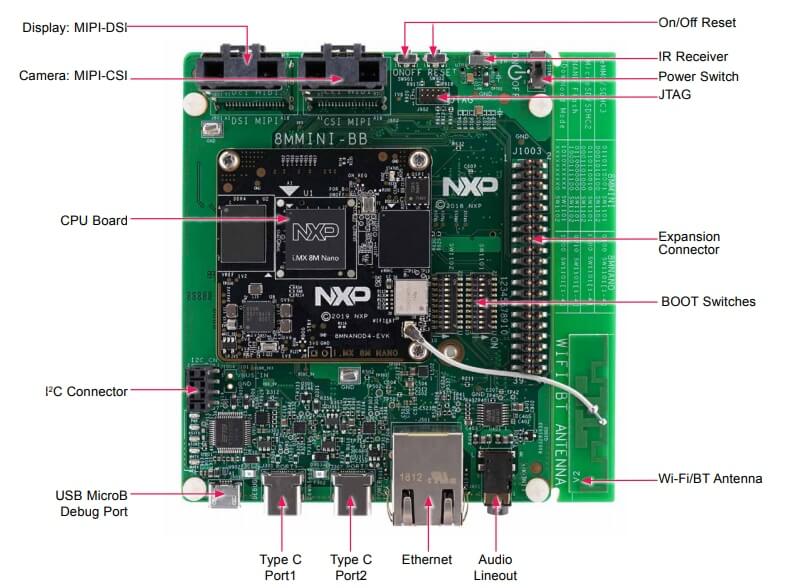

The two-board solution consists of a compact compute module and a larger base board that brings out the broad connectivity that is needed for product evaluation. The compute module is a proven, compact reference to accelerate your own design.

製品詳細

セクションを選択:

対応製品

プロセッサ＆マイクロコントローラ

i.MX 8アプリケーションプロセッサ

  • i.MX8MNANO: i.MX 8M Nano Family - Arm® Cortex®-A53, Cortex-M7

パワーマネージメント

PMIC

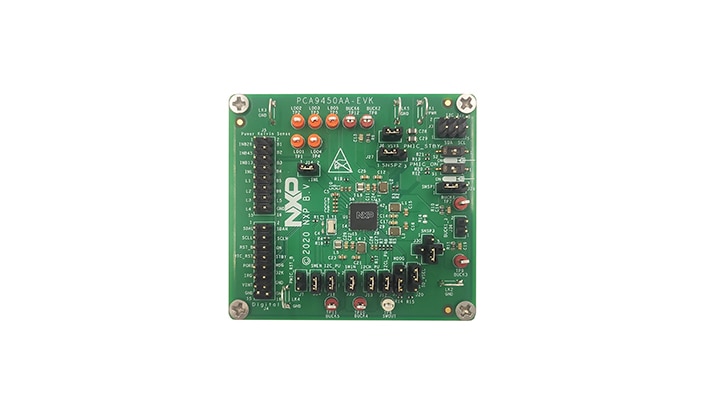

  • PCA9450: Power Management IC (PMIC) for i.MX 8M Mini/Nano/Plus

ワイヤレス・コネクティビティ

Wi-Fi®＋Bluetooth®＋802.15.4

  • 88W8987: 2.4/5 GHz Dual-Band 1x1 Wi-Fi® 5 (802.11ac) + Bluetooth® 5.2 Solution

Features

Processor

  • i.MX 8M Nano Quad applications processor
  • 4x Cortex-A53 @ 1.5 GHz
  • 1x Cortex-M7 @ 750 MHz

Memory

  • LPDDR4 x16 w/2 GB
  • eMMC 5.0/5.1 w/16 32 GB

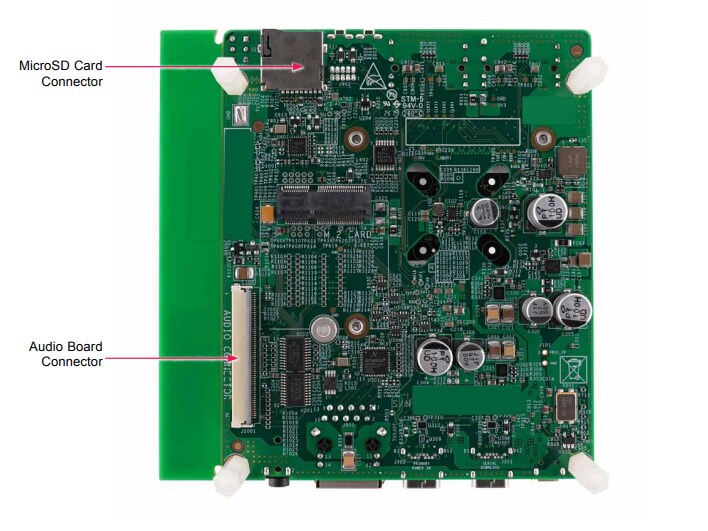

  • SD/MMC connector
  • QSPI w/32 MB

Power Management

  • NXP PMIC PCA9450

Display and Camera Interfaces

  • MIPI-CSI Camera Mini-SAS connector
  • MIPI-DSI Display Mini-SAS connector

Wireless

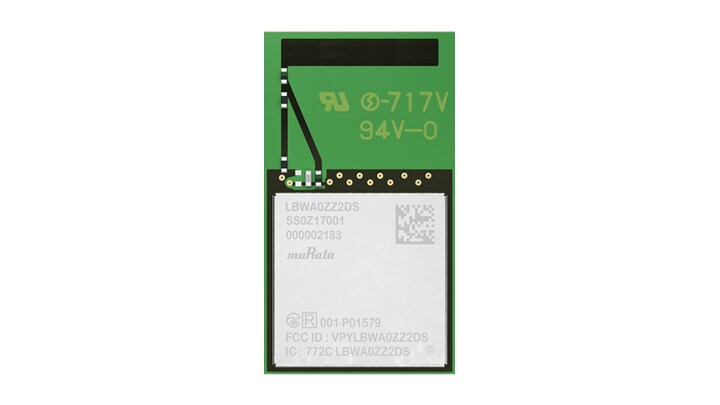

  • NXP 88W8987 module:
    • WiFi 5 (1x1)
    • Bluetooth 5
  • Onboard chip antenna
  • External antenna connector

Audio

  • Audio DAC 24-bit 192 kHz stereo
  • HP Jack 3.5 mm audio connector
  • Board expansion connector for audio interfaces

Connectivity

  • 10/100/1000 Ethernet
  • USB 3.0 Type C connector

Debug

  • JTAG connector
  • UART via USB

Tools & OS support

  • Linux
  • Android
  • FreeRTOS

購入オプション

8MNANOLPD4-EVK-Image

クリックして展開

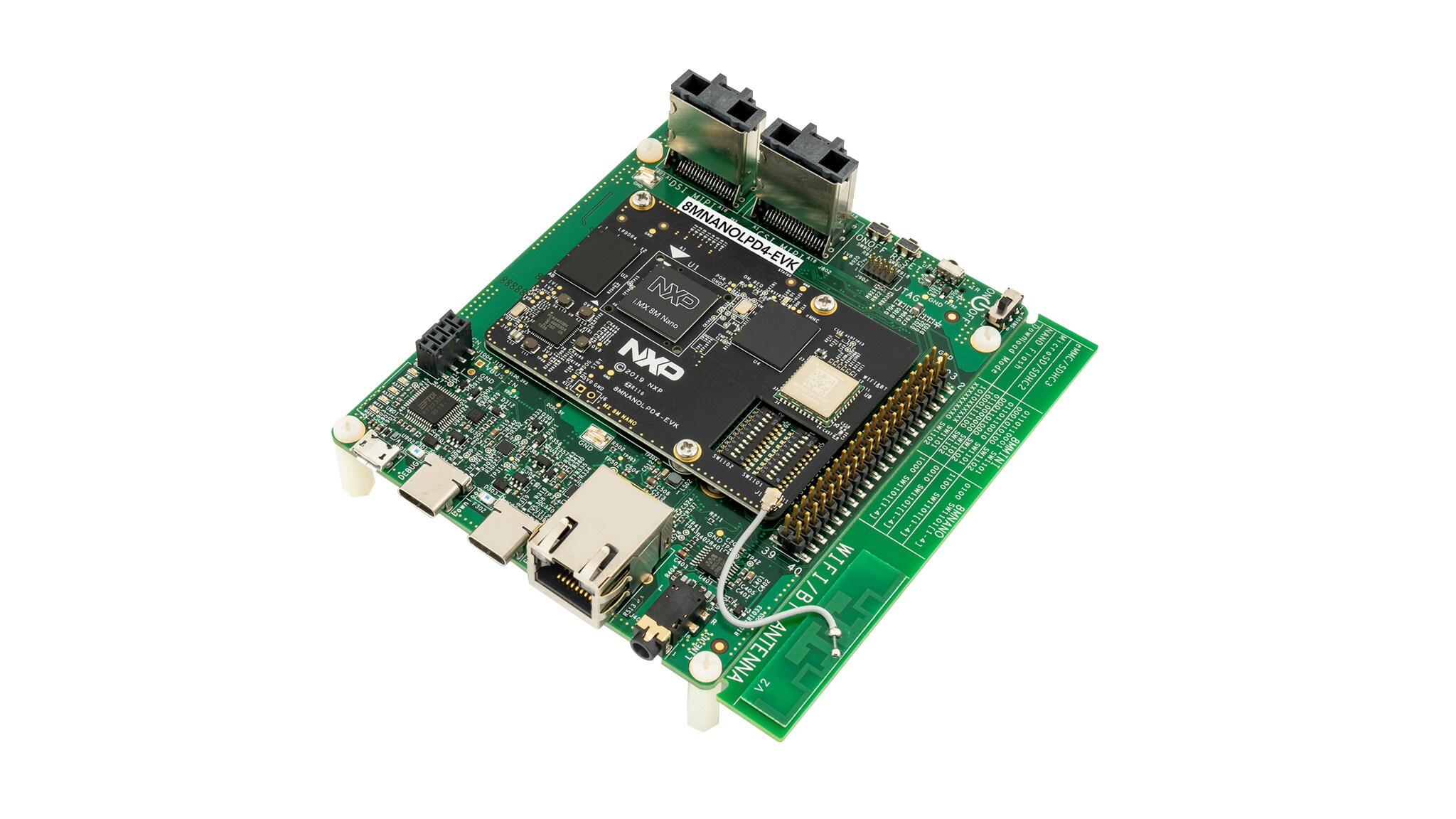

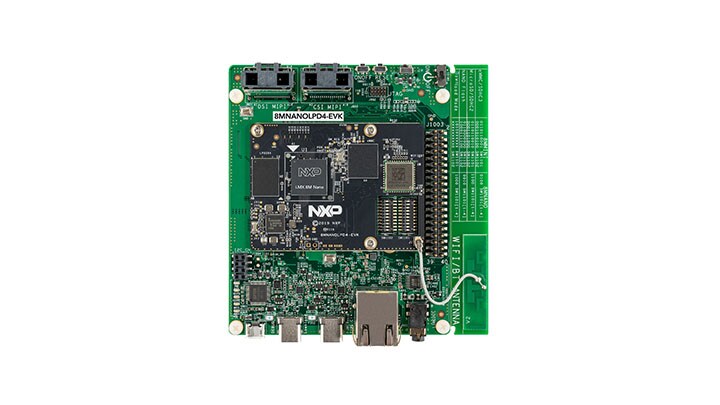

  • 8MNANOLPD4-EVK

  • Evaluation Kit for the i.MX 8M Nano Applications Processor with NXP Wi-Fi/BT solution and NXP PMIC.

  • Kit Contains:

    • i.MX 8M Nano EVK with 2G LPDDR4, NXP Wi-Fi/BT, and NXP PMIC
    • MIPI-DSI to HDMI adapter board and mini-SAS cable
    • USB 3.0, Type-C Male to Type-A Male cable
    • USB 2.0, Type-A Male to Micro-B Male cable
    • USB 3.0, Type-C Male to Type-A Female Adapter
    • Android BSP image pre-programmed
  • JP¥58,724
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する
  • JP¥24,873
  • の数量に対して 1
    • 在庫状況: 在庫あり
    • 在庫: 7
    • 配送: 通常 1～2営業日以内に配送
NXPから購入する代理店から購入する
  • JP¥9,567
  • の数量に対して 1
    • 在庫状況: 在庫あり
    • 在庫: 12
    • 配送: 通常 1～2営業日以内に配送
NXPから購入する代理店から購入する

  • 8MIC-RPI-MX8

  • 8-microphone array proto board for voice enablement.

  • JP¥29,288
  • の数量に対して 1
    • 在庫状況: 在庫あり
    • 在庫: 20
    • 配送: 通常 1～2営業日以内に配送
NXPから購入する代理店から購入する

  • 8MNANOD4-EVK

  • Evaluation Kit for the i.MX 8M Nano Applications Processor.

    代理店から購入する

    • MX8-DSI-OLED1A

    • Evaluation Kit for the i.MX 8M Applications Processor.

    • JP¥73,441
    • の数量に対して 1
      • 在庫状況: 在庫あり
      • 在庫: 10
      • 配送: 通常 1～2営業日以内に配送
    NXPから購入する代理店から購入する

    ドキュメンテーション

    クイック・リファレンス ドキュメンテーションの種類.

    フィルタ

    1-5 の 41 ドキュメント

    • ユーザ・ガイド

      i.MX 8M Nano LPDDR4 EVK Board Hardware User's Guideはじめに

      PDF改訂 1Dec 8, 2020636.4 KBIMX8MNLPD4EVKHUGEnglish
      サインインが必要です
    • ユーザ・ガイド

      i.MX 8M Nano DDR4 EVK Board Hardware User's Guideはじめに

      PDF改訂 0Dec 4, 20191.4 MBIMX8MNEVKHUGEnglish
      サインインが必要です
    • ユーザ・ガイド

      Getting Started with the i.MX 8M Nano EVK Boardはじめに

      HTMLNov 19, 2019GS-8MNANOLPD4-EVKEnglish
    • ファクト・シート

      i.MX 8M Nanoアプリケーション・プロセッサ・ファミリ　ファクトシート

      PDF改訂 0Jul 6, 2021306.6 KBIMX8MNANOFSJapanese, 中文, 英语
    • クイック・リファレンス・ガイド

      i.MX 8M Nano EVK with NXP Wi-Fi/BT and NXP PMIC Quick Start Guide

      PDF改訂 0Nov 13, 20205.0 MB8MNANOLPD4EVKQSGEnglish
    全て表示
