PCF85263ATL-ARD Arduino® Shield - Tiny Real-Time Clock

PCF85263ATL-ARD

画像にカーソルを合わせると拡大表示されます。

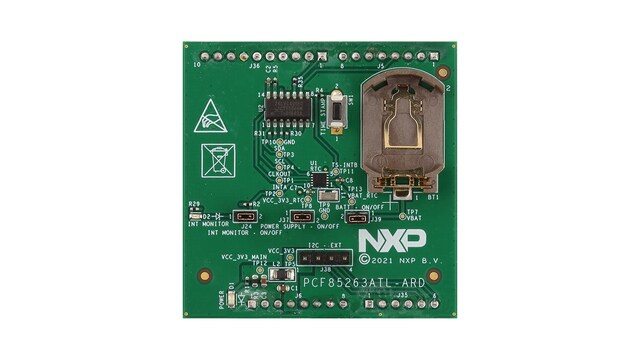

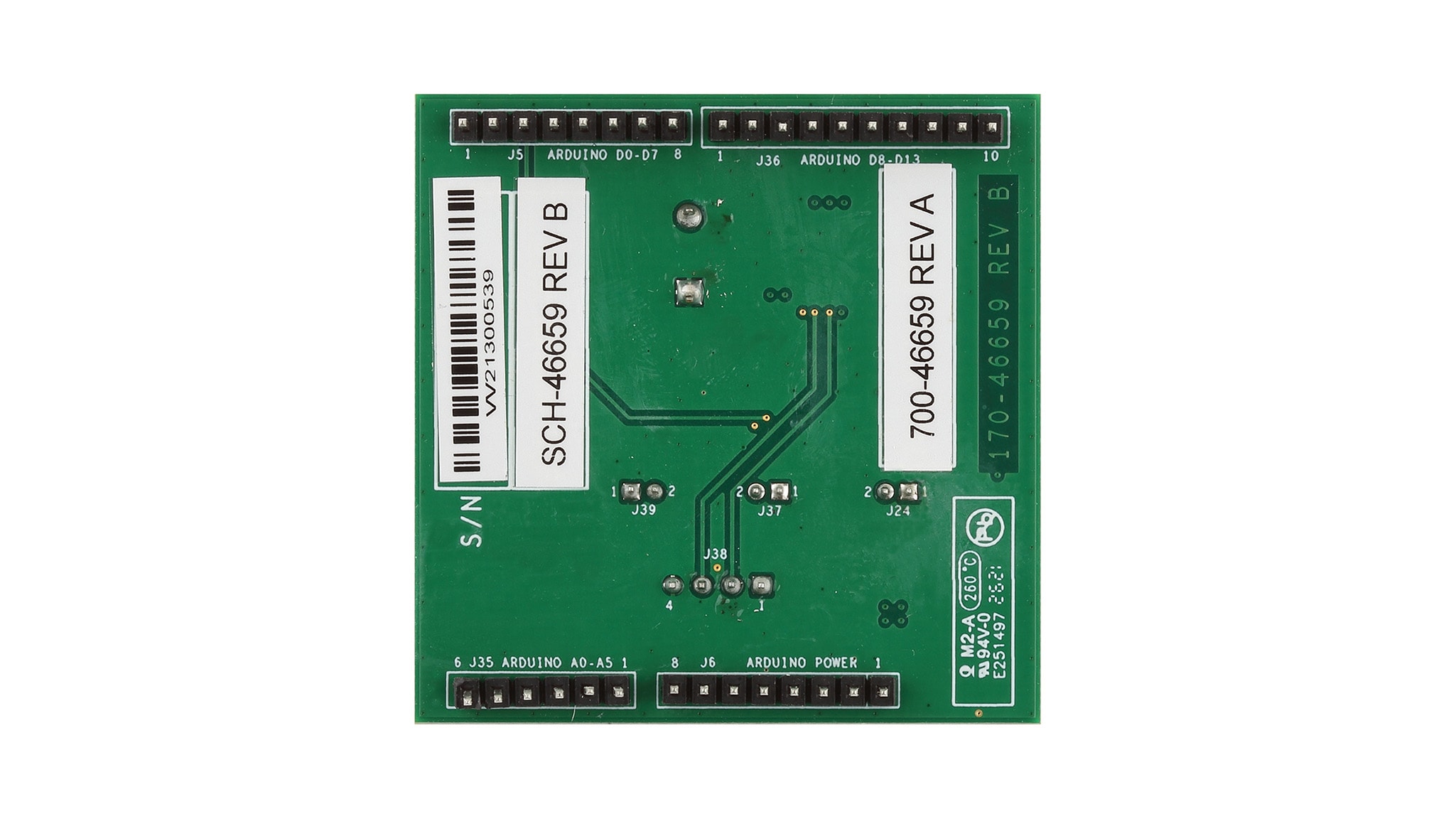

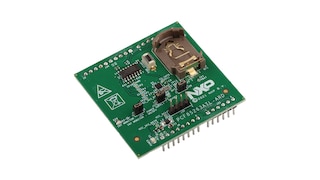

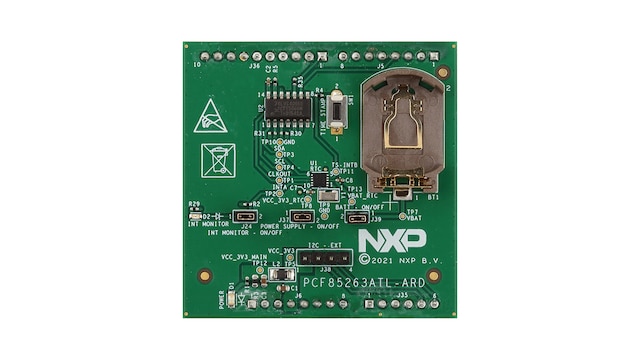

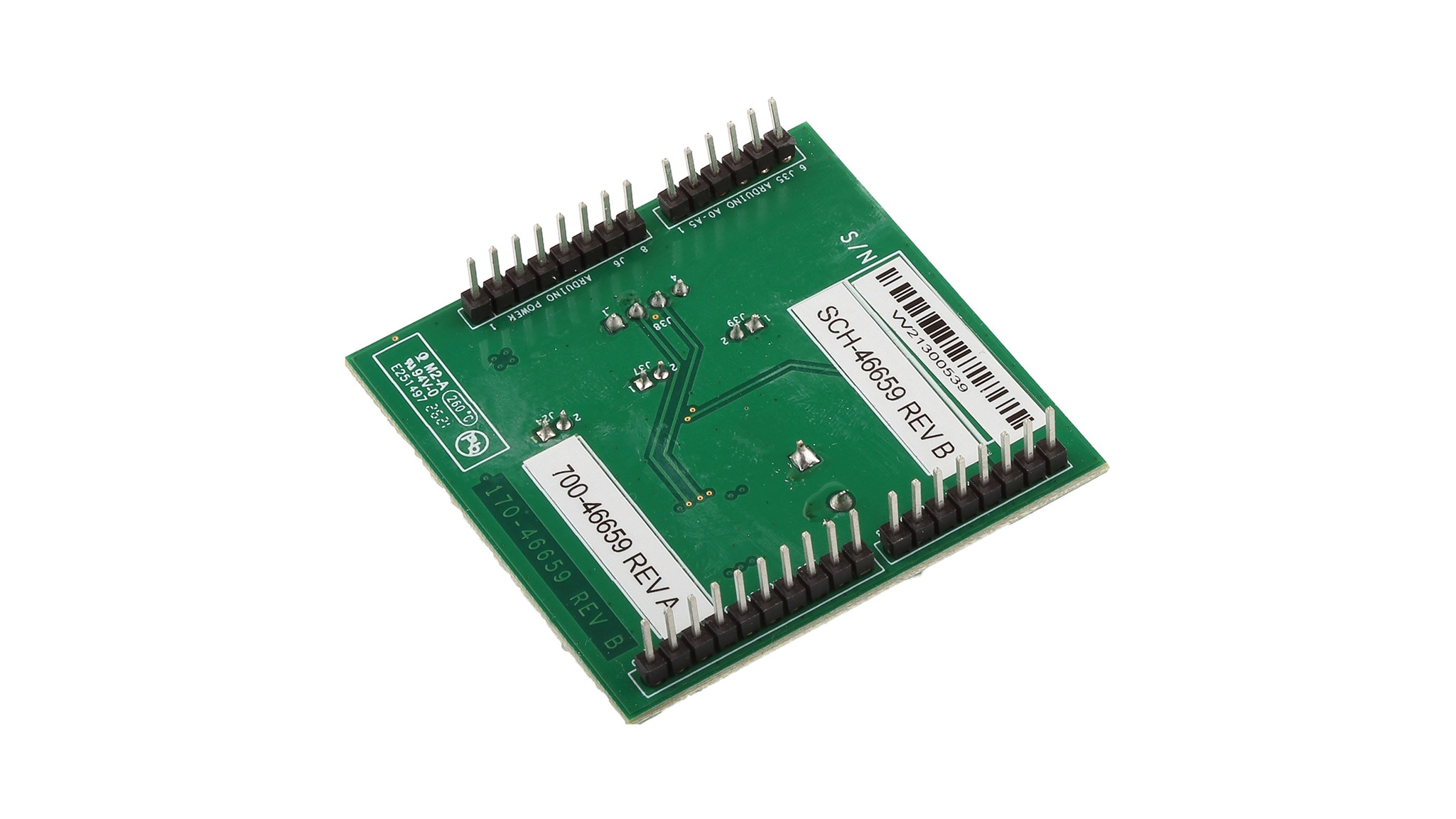

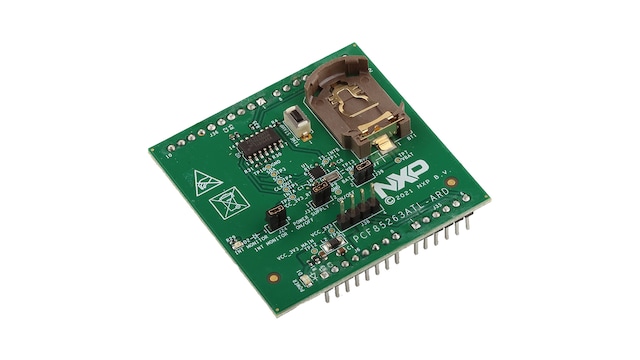

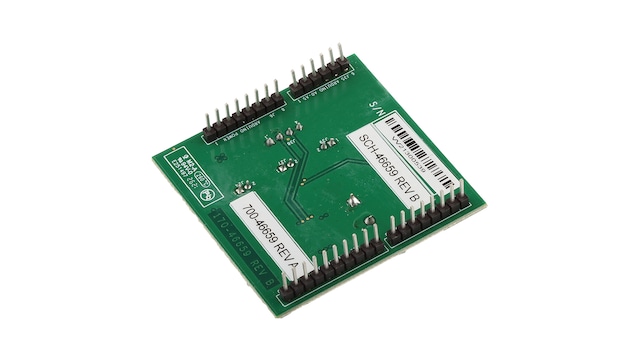

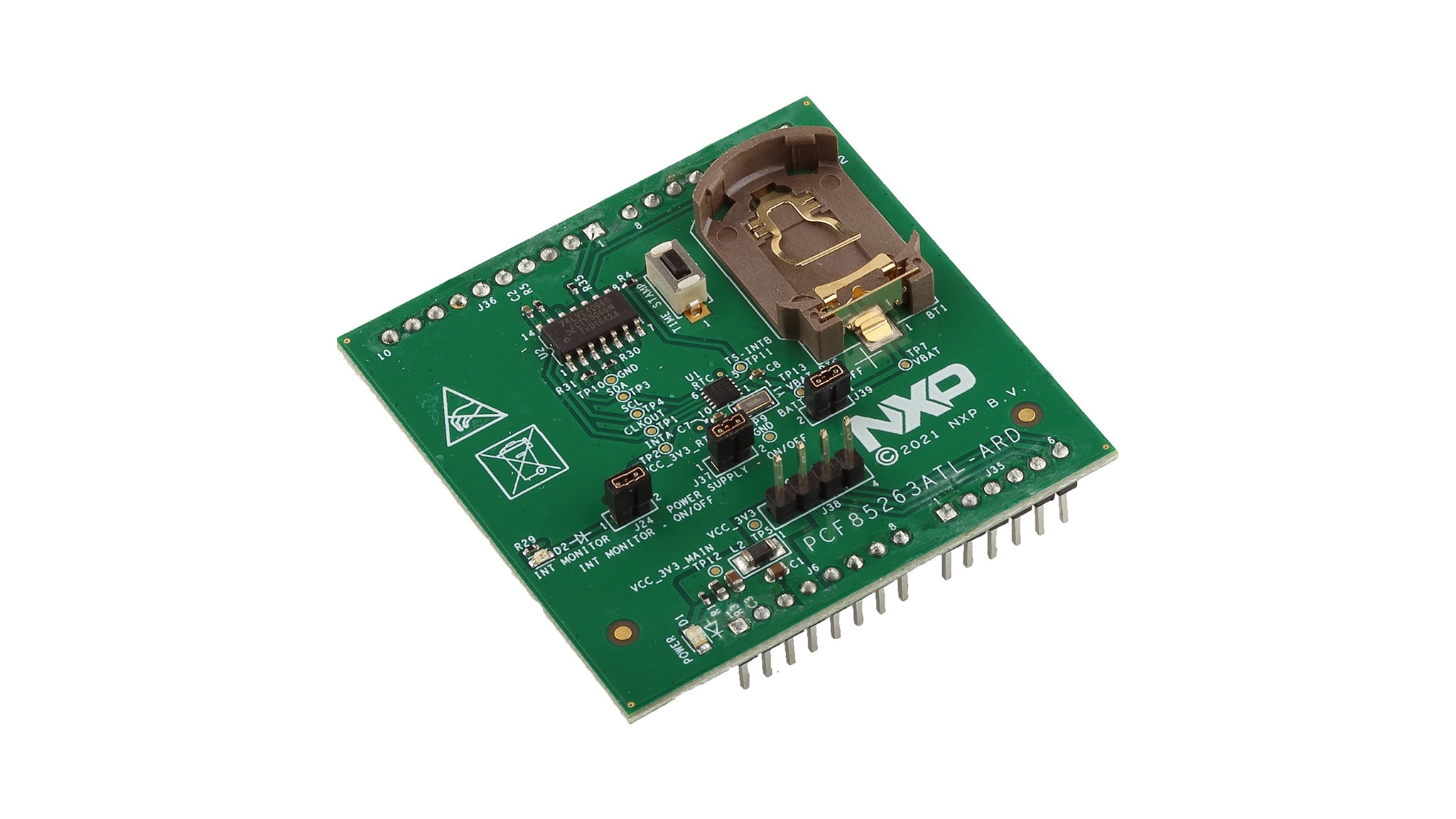

The PCF85263A Arduino® Shield features most of RTC functionalities on a board compatible with Arduino R3 pin layout. A graphical interface allows the user to easily explore the different functions of the RTC. Moreover, embedded driver and demo applications can be found as reference code to quick start.

対応製品

アナログとミックスド・シグナル

リアルタイム・クロック

  • PCF85263A: Tiny Real-Time Clock/Calendar with Alarm Function, Battery Switch-Over, Time Stamp Input and I²C-Bus

Features

Power Supply

  • Supply voltage: 0.9 V to 5.5 V
  • Low current (0.28 µA @ VDD 3.3 V and 25° C)

Interface

  • Calendar support based on 32.768 kHz quartz crystal (year, month, day, weekday, hours, minutes and seconds).
  • Alarm function
  • Countdown timer
  • Oscillator stop detection function
  • Minute and half minute interrupt
  • Interrupt output
  • Programmable clock output for peripheral devices (TestPoint):
    • 32.768 kHz
    • 16.384 kHz
    • 8.192 kHz
    • 4.096 kHz
    • 2.048 kHz
    • 1.024 kHz
    • 1 Hz

Package

  • DFN2626 - plastic thermal enhanced extremely thin small outline package; no leads; 10 terminals; body 2.6 x 2.6 x 0.5 mm

購入オプション

PCF85263ATL-ARD-Image

クリックして展開

  • PCF85263ATL-ARD

  • PCF85263ATL-ARD Arduino® Shield - Tiny Real-Time Clock.

  • Kit contains:

    • Assembled and tested evaluation board in an anti-static bag
    • Quick start guide
  • JP¥10,798
  • の数量に対して 1
    • 在庫状況: 在庫あり
    • 在庫: 24
    • 配送: 通常 1～2営業日以内に配送
NXPから購入する代理店から購入する
