NTS0304EUK-ARDレベル・シフタ評価ボード

NTS0304EUK-ARD

画像にカーソルを合わせると拡大表示されます。

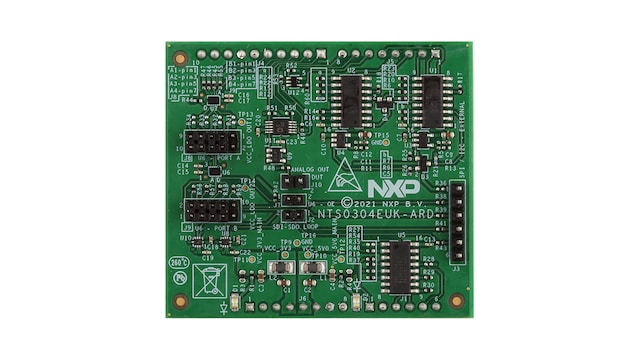

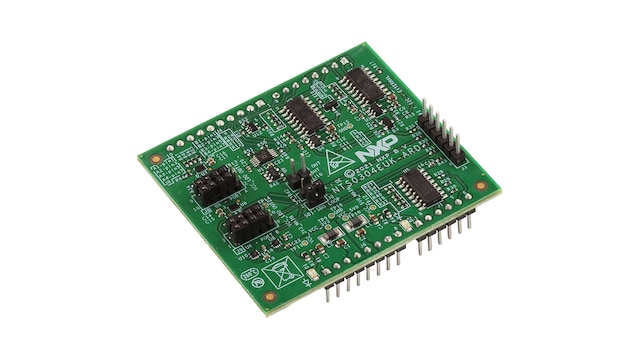

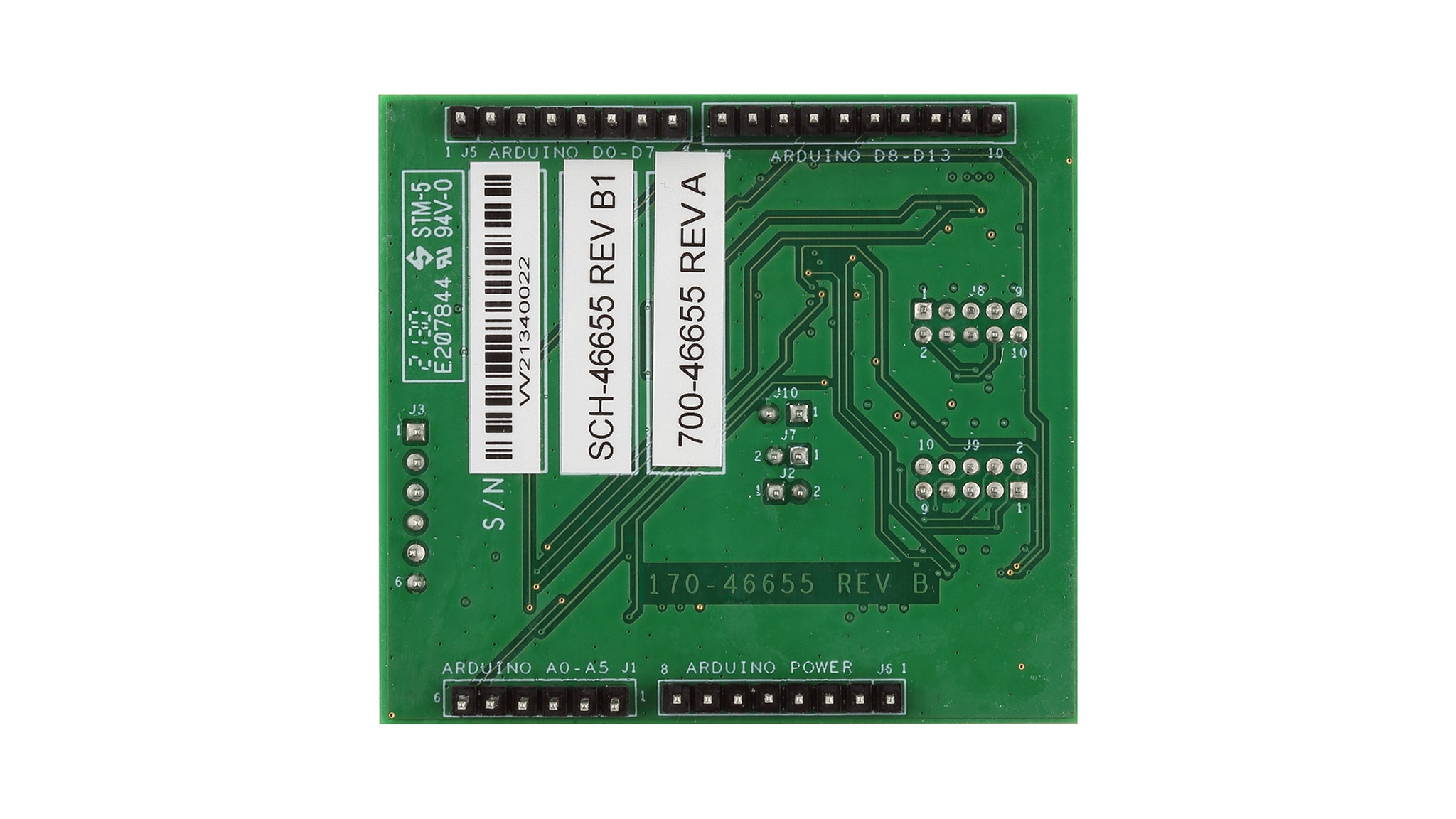

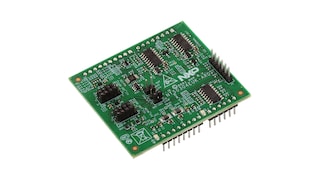

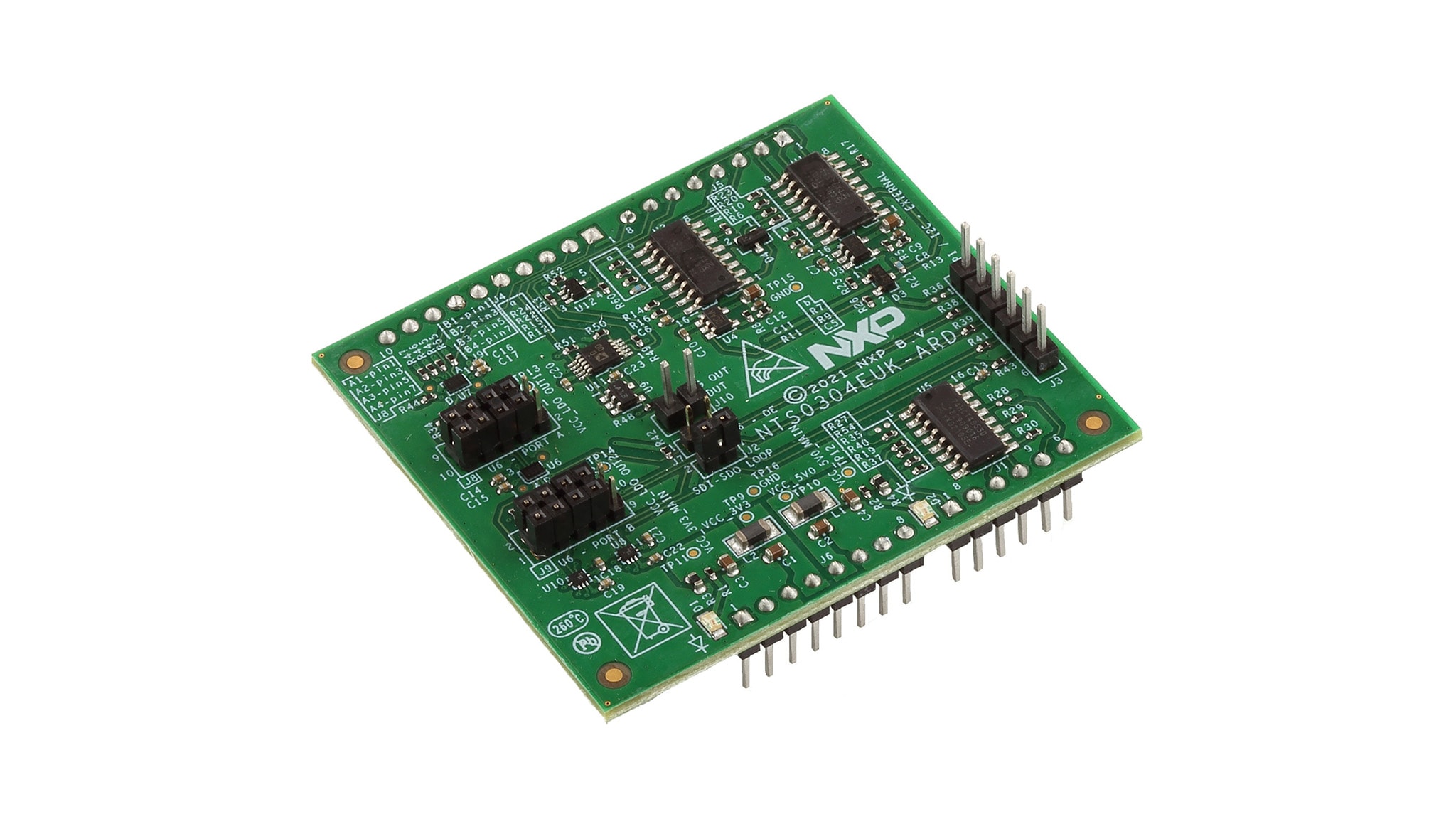

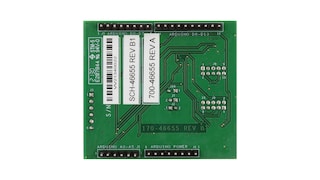

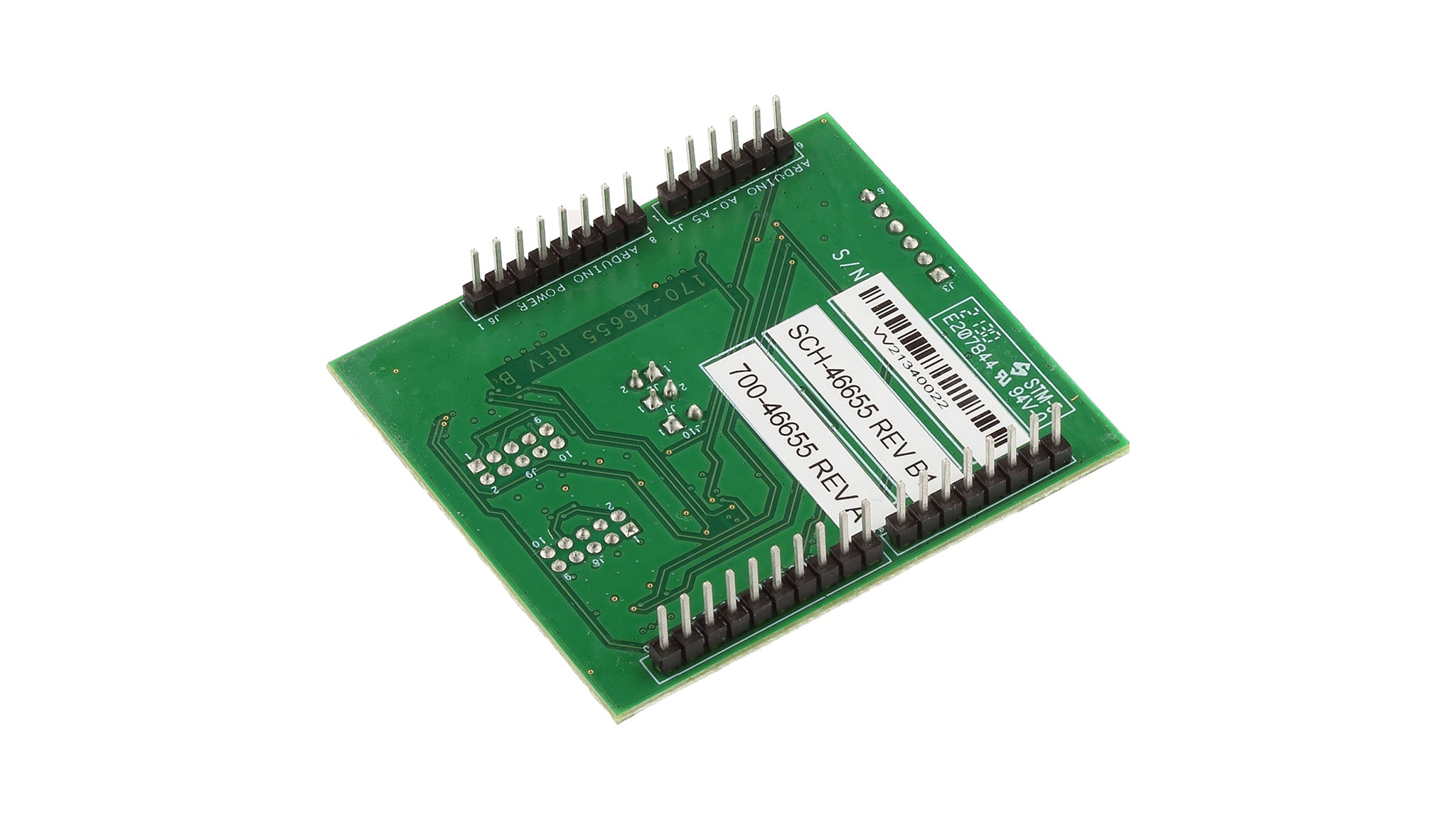

NTS0304EUK-ARD評価ボードは、NTS0304E ICのテストと設計を簡易化することを目的としたArduinoポート搭載ドーターボードです。NTS0304E ICは、自動方向検知機能を備えたオープンドレインの4ビット・デュアル電源変換トランシーバです。IMXRT1050 EVK、LPCXpresso55S69 (LPC55S69-ECK)、i.MX 8M Mini PDDR4 EVK (8MMINILPD4-EVK、8MMINID4-EVK) に対して、GUIソフトウェア制御を含めた完全な互換性があります。このボードはArduinoポートを搭載した任意のデバイスに取り付けることができます。

対応製品

アナログとミックスド・シグナル

電圧レベル変換器

  • NTS0304E: 4ビットのデュアル電源変換トランシーバ（オープン・ドレイン、自動方向検出）

特長

低電圧、デュアル電源4ビット双方向レベル・シフタ

  • VCC(A)には0.95 V～3.6 V、VCC(B)には1.65 V～5.5 Vの任意の電圧を供給可能

自動方向検出

  • 方向制御ピンを必要とせずに、AからBまたはBからAに方向を自動的に切り替え。

ワンショット回路内蔵

  • リンギングとオーバーシュートを低減しながら大きな静電容量負荷を駆動

高いデータ・レート

  • オープン・ドレイン：2 Mbit/s
  • プッシュプル：20 Mbit/s

産業用温度範囲

  • -40°C～+125°C

IEC 61000-4-2、レベル4 (8 kV) のESD保護を内蔵

  • 外部ESD保護コンポーネントが不要

購入オプション

NTS0304EUK-ARD-Image

クリックして展開

  • NTS0304EUK-ARD
    アクティブ

  • NTS0304EUK-ARD Level Shifter Evaluation Board.

  • キットの内容：

    • 組立て済み/テスト済みの評価ボード（静電気防止バッグ入り）
    • クイック・スタート・ガイド
  • $22.22 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 11
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
