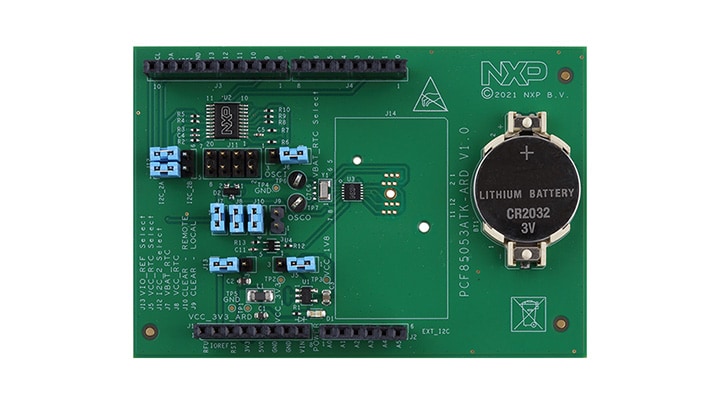

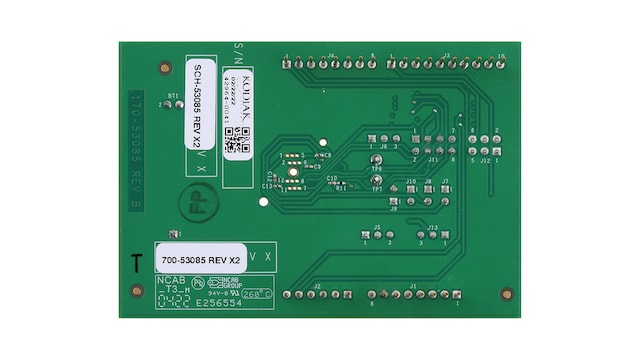

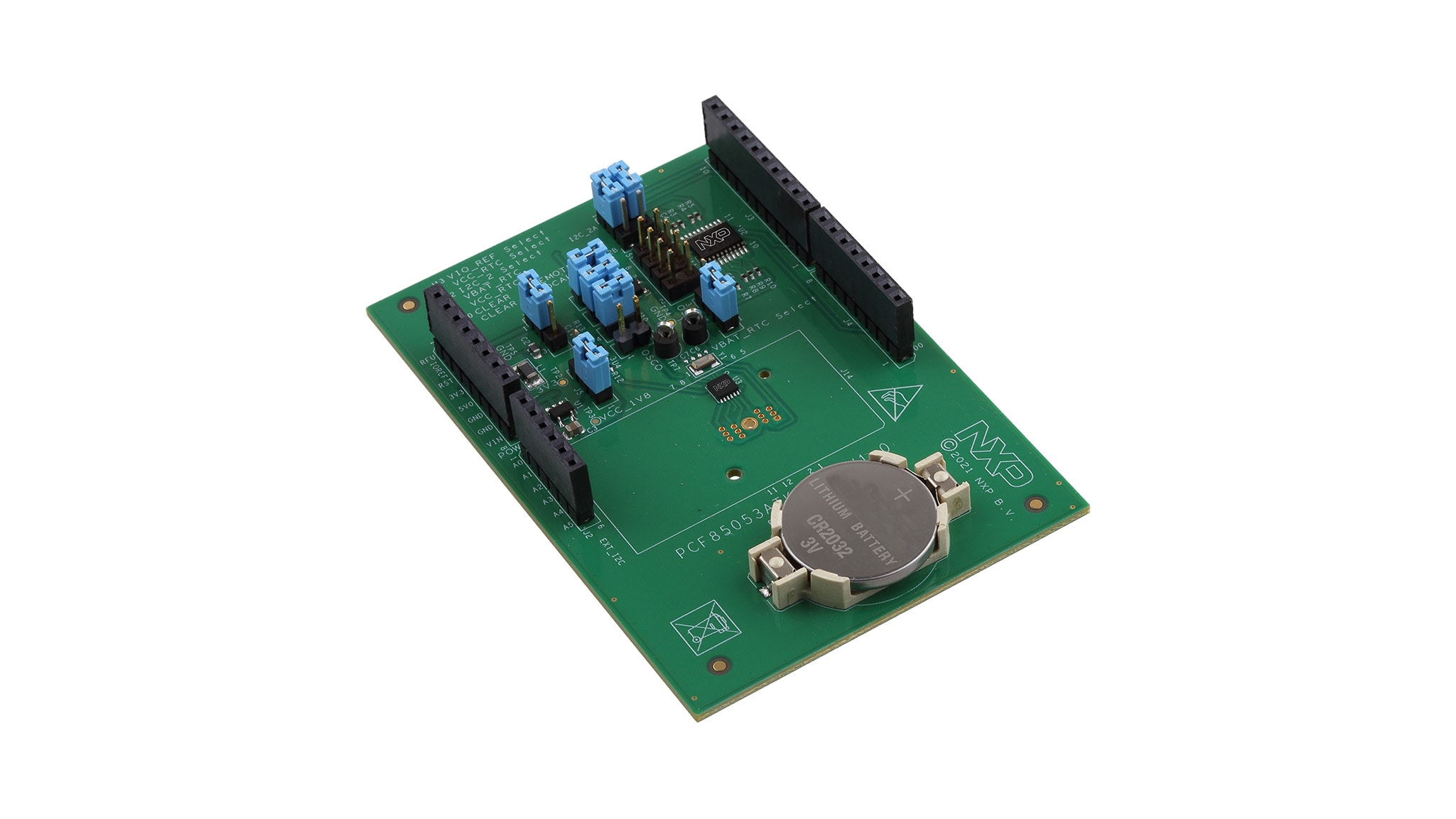

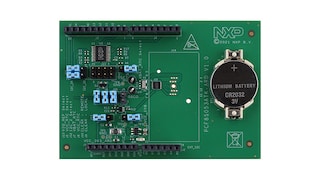

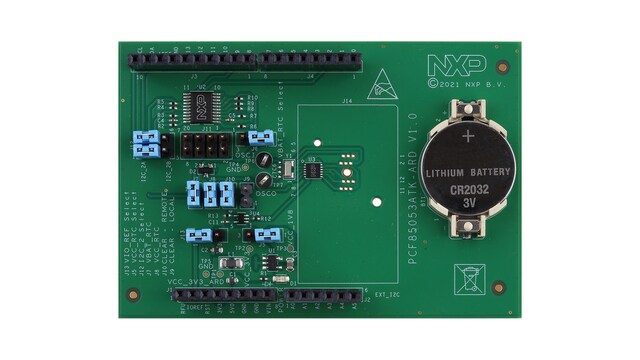

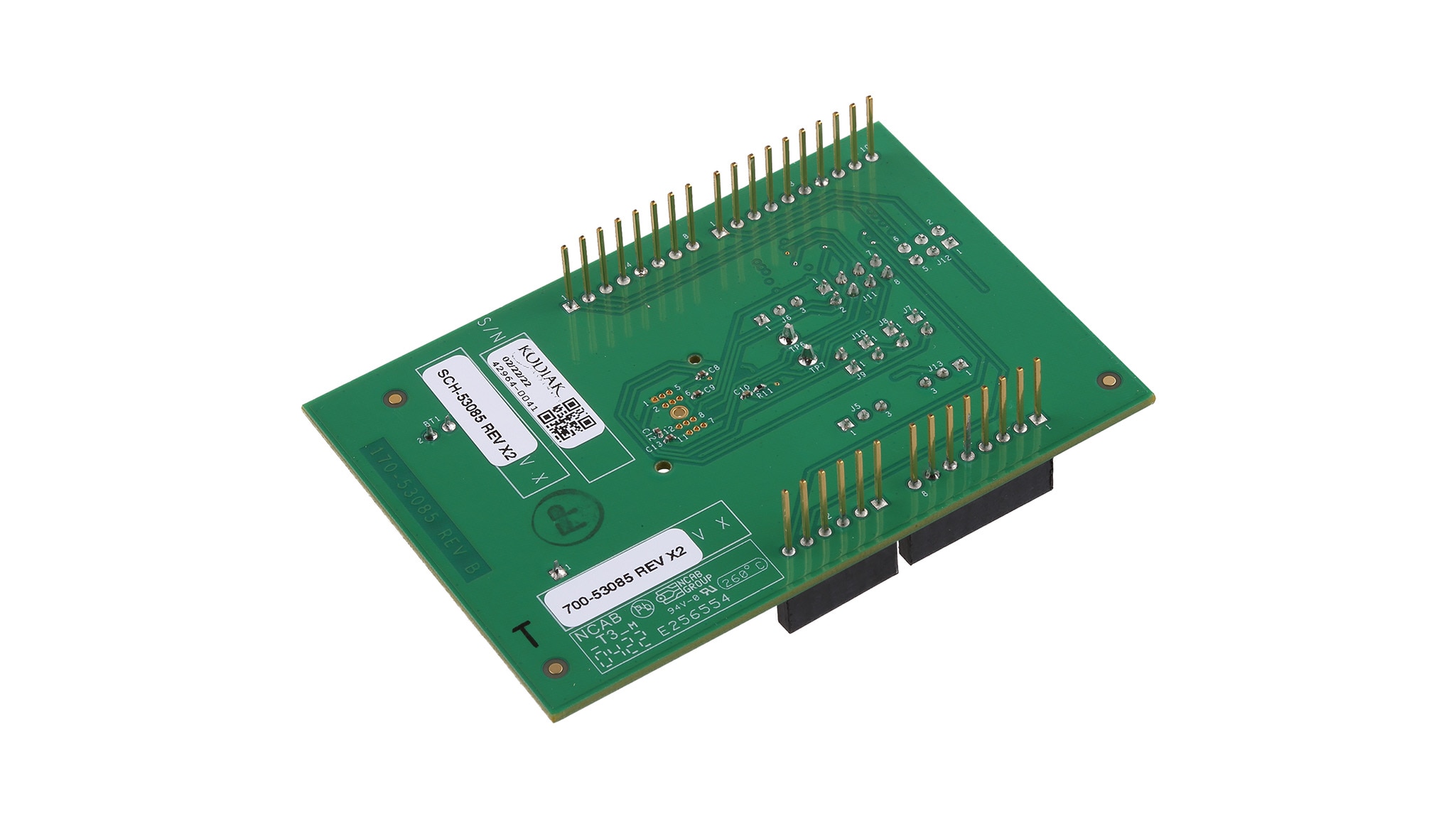

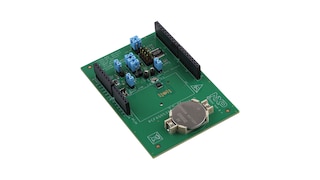

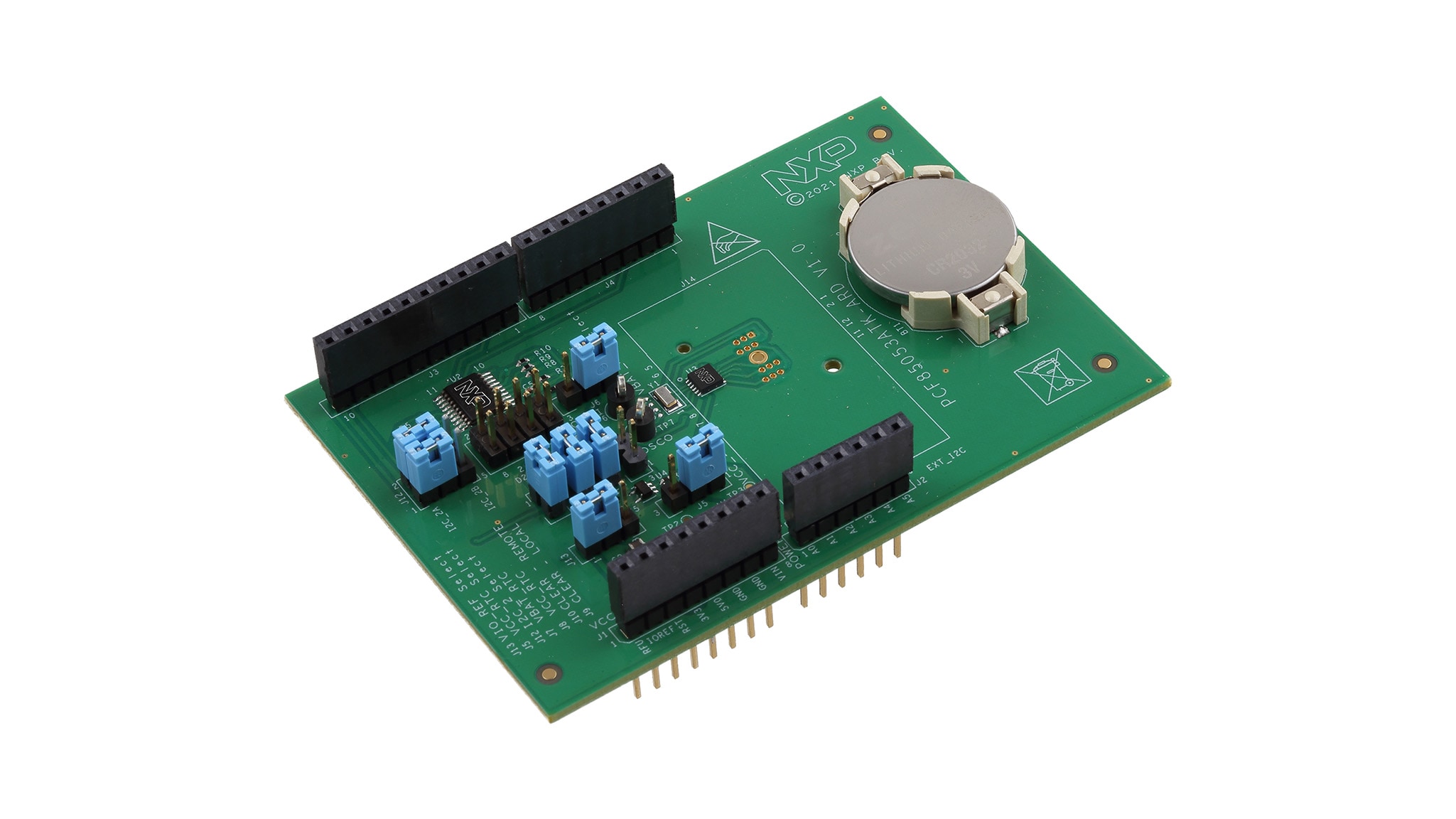

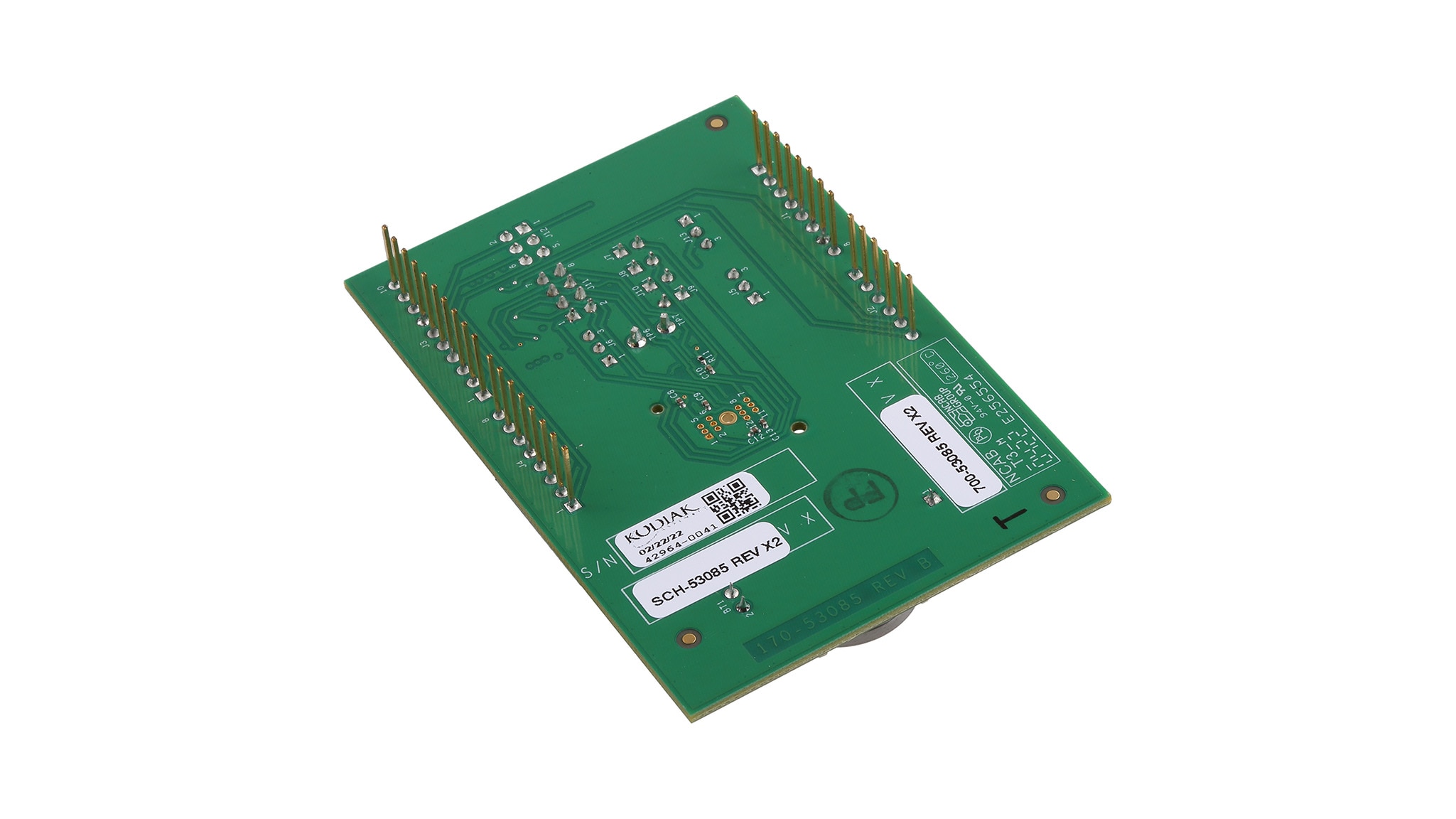

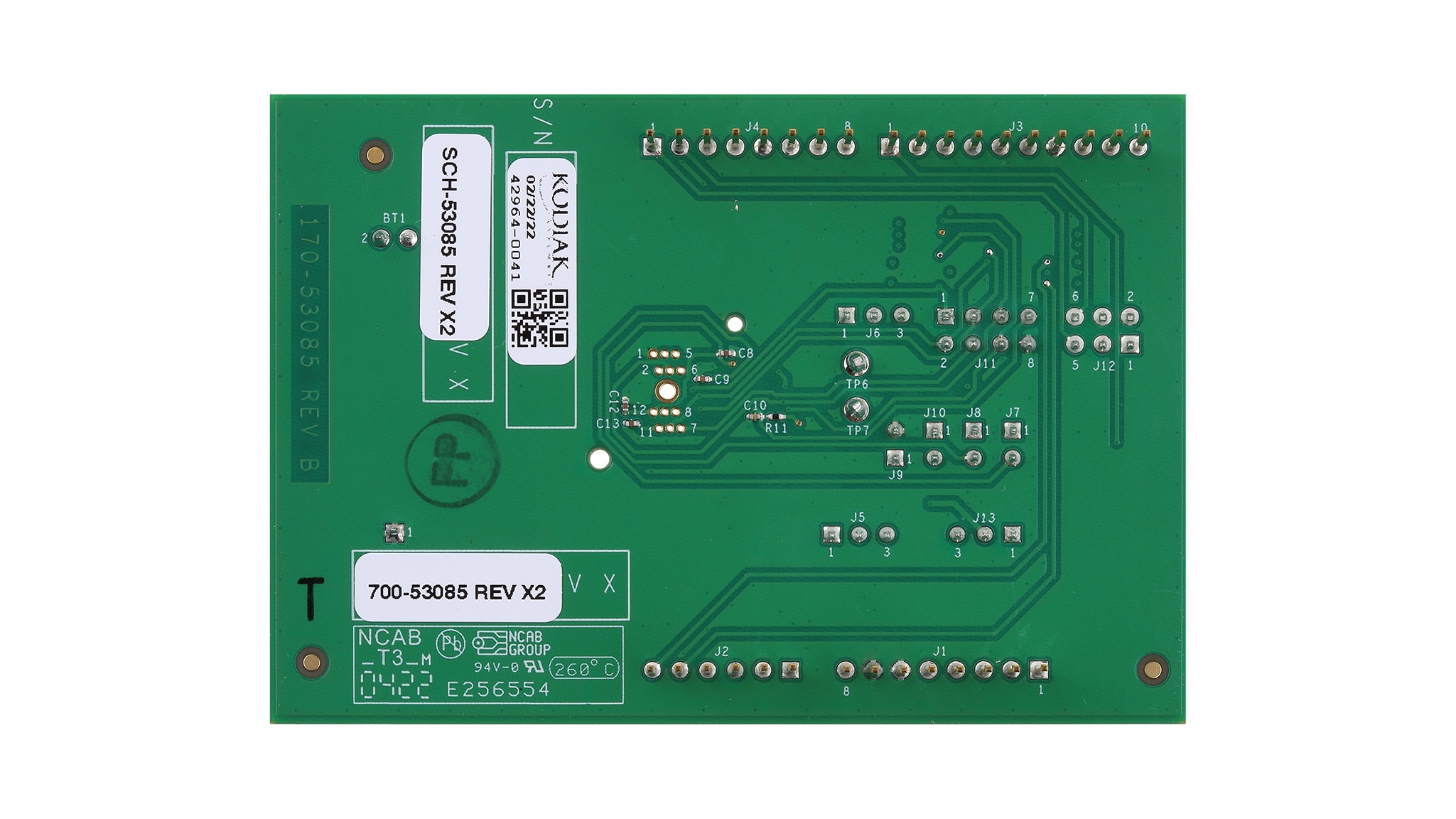

PCF85053ATK-ARD – PCF85053ATK評価ボード
PCF85053ATK-ARD アラートの受信
PCF85053ATK-ARDは、Arduinoシールド・コネクタを通してPCF85053Aの機能や性能を評価するために使用されます。PCF85053Aは、低消費電力向けに最適化されたCMOSリアルタイム・クロック (RTC) およびカレンダーであり、一次電源喪失時のバッテリへの自動切り替えに対応しています。クロック出力、アラート割込み出力、および128バイトのバッテリ・バックアップSRAMを備えています。
PCF85053Aには、2つのI²Cバスが搭載されています。プライマリI²CバスはRTCおよびSRAMレジスタの読み取り/書き込み機能を持ち、セカンダリI²Cバスは、プライマリI²Cマスタによって設定される制御ビットを使用して、ほとんどのレジスタの読み取り/書き込みが可能です。PCF85053Aは、水晶CL（静電容量負荷）構成やオフセット・レジスタ設定など、クロック出力較正関連のレジスタを備えています。
製品詳細
対応製品
アナログとミックスド・シグナル
リアルタイム・クロック
- PCF85053A: 2つのI2Cバス、128バイトSRAM、およびアラーム機能を備えたブータブルCPU RTC
特長
Arduinoシールド
- Arduino互換のMCU EVKに直接接続するためのArduino Uno R3互換ヘッダを搭載
- I²Cバス/アラート/CLKOUTの外部アクセスおよび監視用オンボード・コネクタ
- 1.8 V/3.3 Vの選択可能な電源
- オンボードのバックアップ・バッテリ・セル
- MIMXRT1050-EVKボードとの完全な互換性、GUIを含む (Windows 10)
- LPCXpresso55S69開発ボードとの完全な互換性、GUIを含む (Windows 10)
- MIMXRT685-EVKボードとの完全な互換性、GUIを含む (Windows 10)
動作電圧
- 電源電圧：1.7～3.6 V
- バッテリ電源電圧：1.55～3.6 V
通信インターフェース
- 2つの独立したI²Cインターフェース：
- o プライマリI²Cバス：RTCおよびSRAMレジスタの読み取り/書き込み機能
- o セカンダリI²Cバス：プライマリI²Cによって有効にされるRTCおよびSRAMレジスタの読み取り/書き込み機能
- I²Cデバイス・アドレス：
- o RTC: 1101 111
- o SRAM: 1010 111
- I²Cクロック機能：
- o 最大CLK周波数400 kHz
- o 最大CLKタイムアウト35 ms
- バッテリへの切り替え時にI²Cバスは非アクティブ
リアルタイム・クロック機能
- リアルタイム・クロックとカレンダー
- 32.768 kHzの水晶に基づいて年、月、日、曜日、時間、分、秒を提供
- バイナリ・モードとBCDモードの両方をサポート
- 24時間および12時間モードをサポート
- 夏時間モードをサポート
- 発振器エラー・フラグ
- RTCクリア・フラグ
- RTCエラー・フラグ
- アラーム・フラグ
追加機能
- アクティブLowのアラート割込み出力
- MC146818Bに準拠したレジスタ定義（0～09h）
- CL = 6 pF、CL = 7 pF、CL = 12.5 pFなど、さまざまな水晶用に設定可能な発振器回路
- 動作温度範囲–40°C～85°C
- バッテリ・バックアップ式128バイトSRAM
- RTC_CLR#ピンによるSRAMの'0'クリア
- プログラム可能なオフセット・レジスタによる周波数調整
購入オプション
設計・リソース
ソフトウェア
1 ソフトウェア・ファイル
-
ミドルウェア
PCF85053ATK ARD GUI
