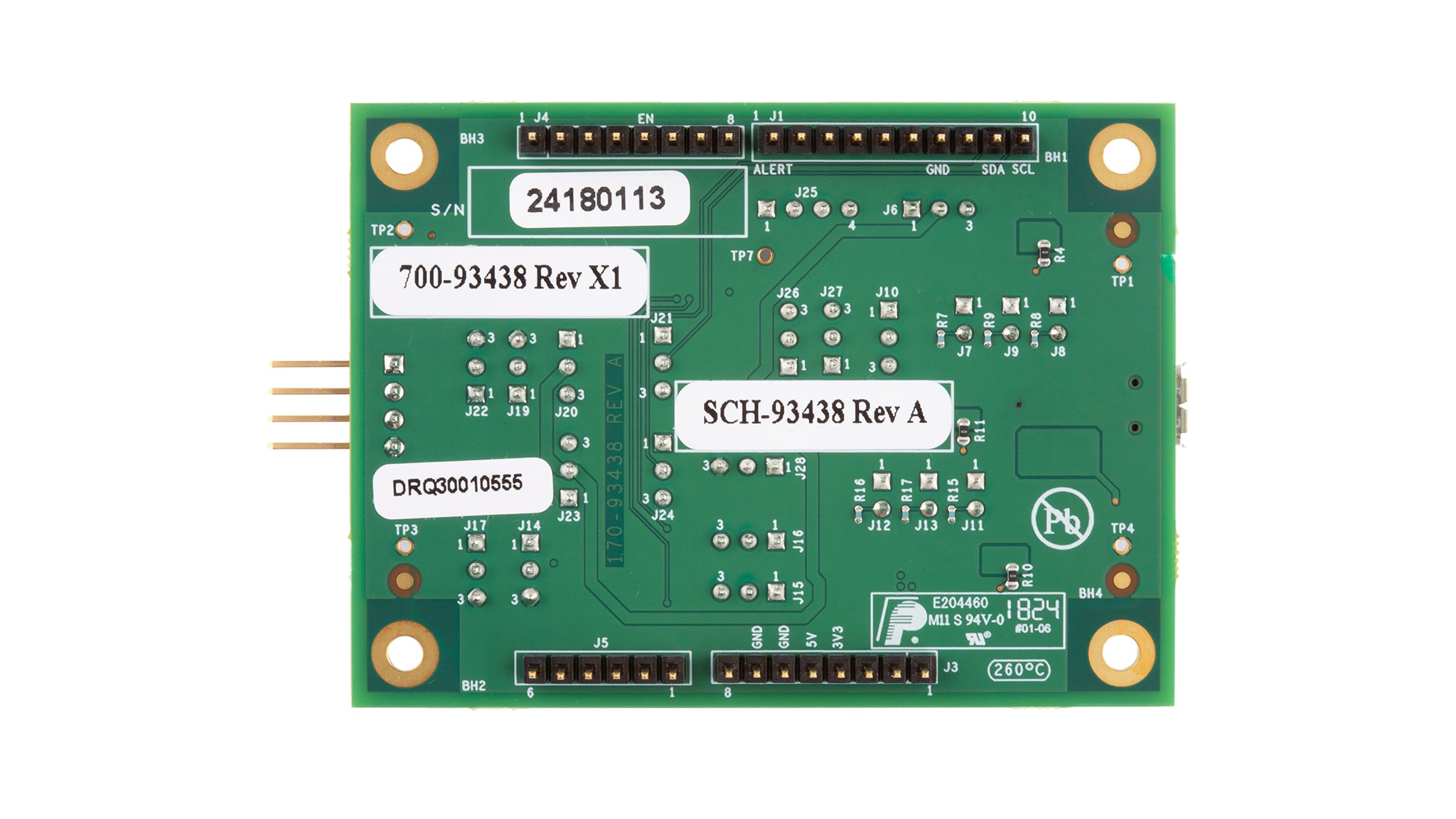

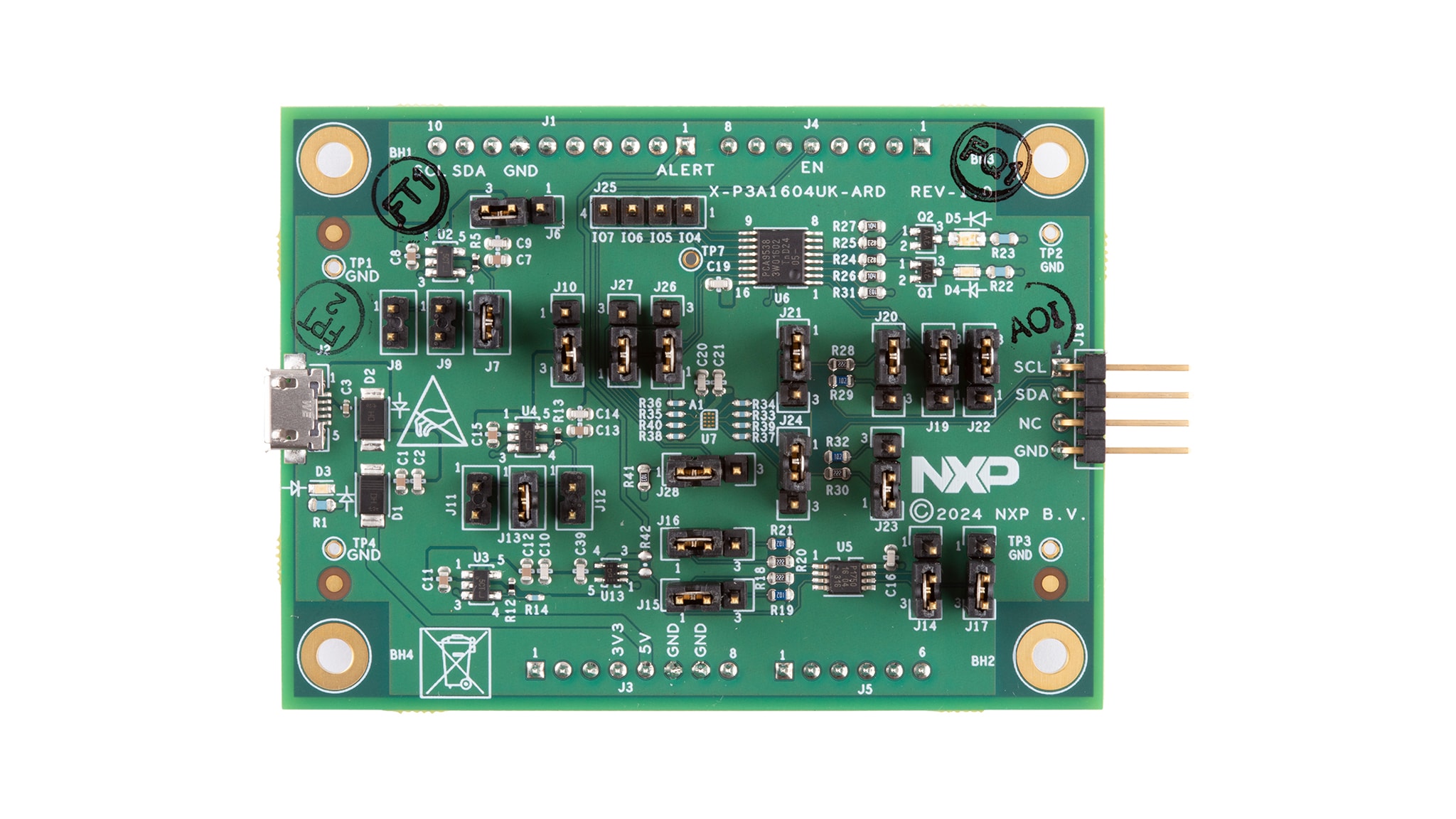

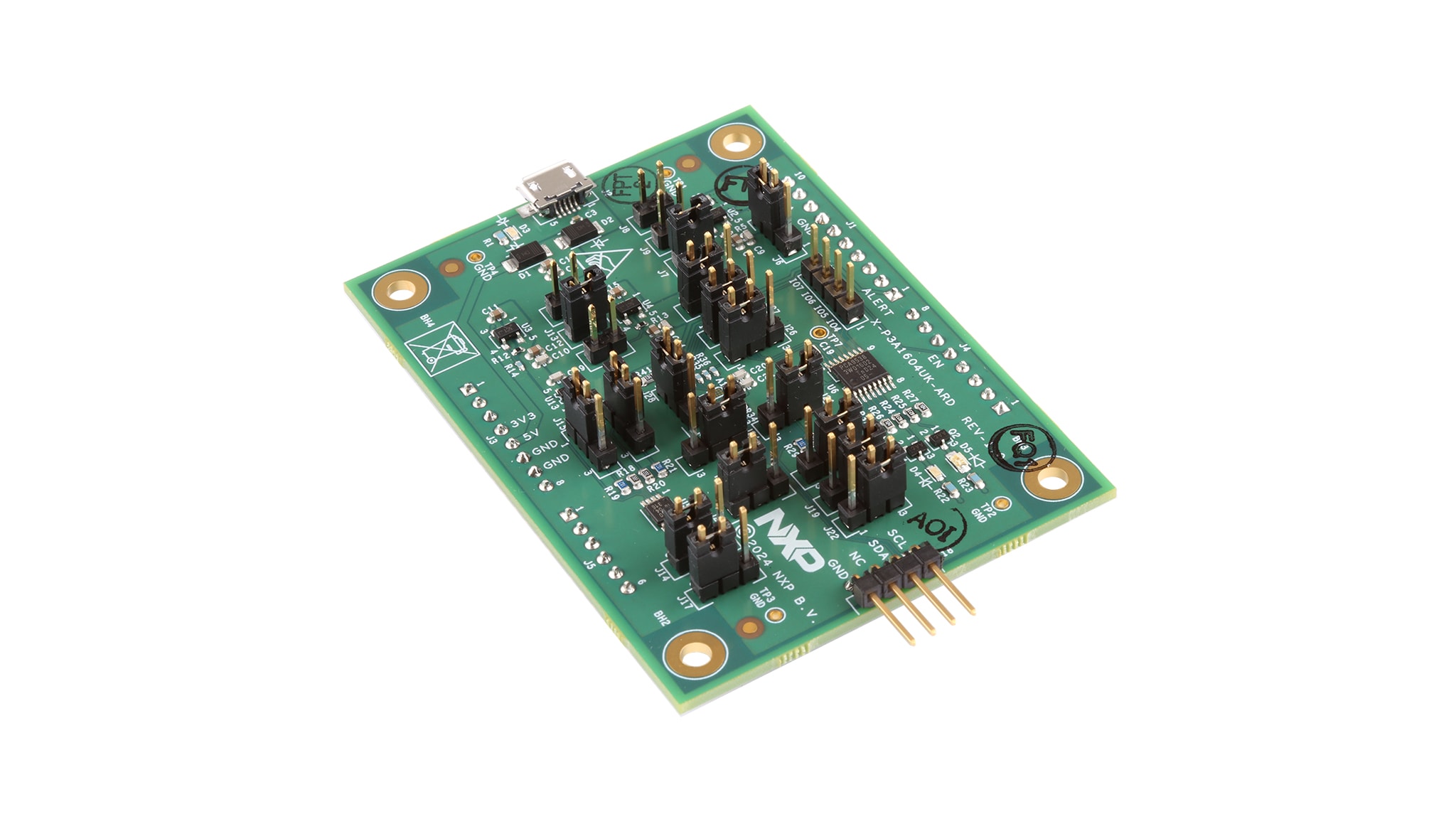

4-Bit Voltage Level Translator Arduino® Shield Evaluation Board

P3A1604UK-ARD アクティブ

画像にカーソルを合わせると拡大表示されます。

The P3A1604UK-ARD is an Arduino board for P3A1604UK allowing connections to I²C, I3C or SPI controllers or targets for voltage translation between VCCA from 0.72 V to 1.98 V and VCCB from 1.62 V to 3.63 V.

ブロック図

P3A1604UK-ARD

P3A1604UK-ARD Block Diagram
図を取得する PDF

対応製品

アナログとミックスド・シグナル

電圧レベル変換器

  • P3A1604: 4-Bit Dual Supply Bidirectional I3C/I²C-Bus, SMBus and SPI Voltage-Level Translator

Features

  • Onboard LDO’s support many supply rails
  • Easily connects to I3C/I²C signals from the Arduino header (Port A)
  • Onboard I3C temp sensor (P3T1750DP) and I²C GPIO expander (PCA9538) targets on Port B
  • Port A and Port B are available at jumpers to connect to external devices

購入オプション

P3A1604UK-ARD-Image

クリックして展開

  • P3A1604UK-ARD
    アクティブ

  • 4-Bit Voltage Level Translator Arduino® Shield Evaluation Board.

  • Kit Contains:

    • Assembled and tested evaluation board in an antistatic bag
    • Quick Start Guide
  • $27.50 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 10
    • 配送: 通常 1～2営業日以内に配送
