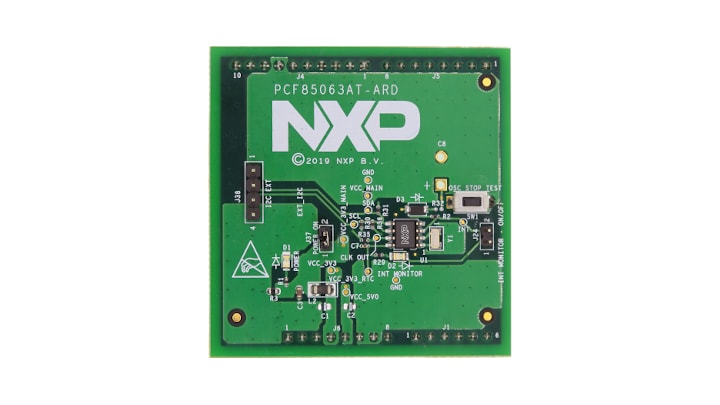

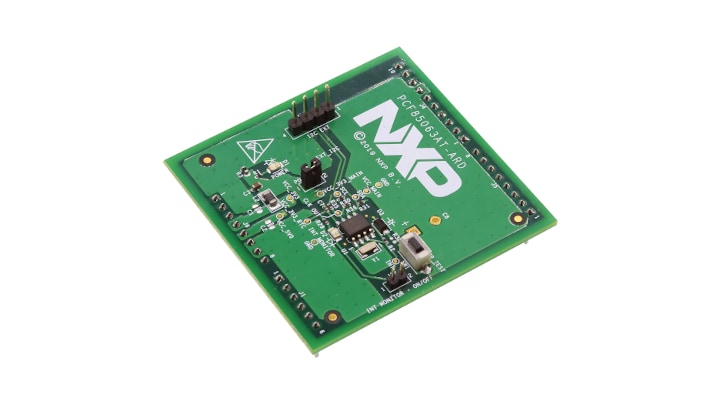

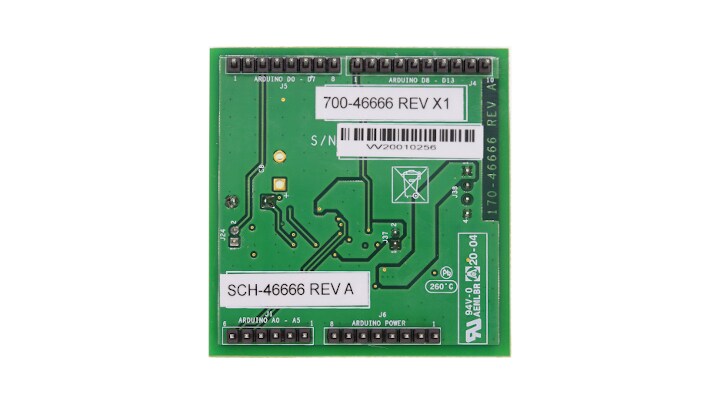

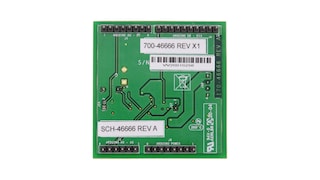

PCF85063AT-ARD Arduino®シールド - 小型リアルタイム・クロック

PCF85063AT-ARD アクティブ

画像にカーソルを合わせると拡大表示されます。

PCF85063AT Arduinoシールドは、Arduino R3のピン・レイアウトと互換性のあるボード上でほとんどのRTC機能を提供します。グラフィカル・インターフェースを使用して、ユーザーはRTCのさまざまな機能を簡単に調べることができます。また、すぐに開発を始めるために役立つリファレンス・コードとして、組込みドライバとデモ・アプリケーションが用意されています。

対応製品

アナログとミックスド・シグナル

リアルタイム・クロック

  • PCF85063A: 小型リアルタイム・クロック/カレンダー（アラーム機能およびI²Cバス付き）

特長

電源

  • 供給電圧：0.9 V～5.5 V
  • 低電流（0.22 µA @ VDD 3.3 V、25°C）

インターフェース

  • 400 kHzの2線式I2Cバス・インターフェース

一般的な機能

  • 32.768 kHzの水晶に基づくカレンダーのサポート（年、月、日、曜日、時間、分、秒）
  • アラーム機能
  • カウントダウン・タイマ
  • 発振器停止検出機能
  • 1分および0.5分の割込み
  • 割込み出力
  • ペリフェラル・デバイス用のプログラム可能なクロック出力 (TestPoint)：
    • 32.768 kHz
    • 16.384 kHz
    • 8.192 kHz
    • 4.096 kHz
    • 2.048 kHz
    • 1.024 kHz
    • 1 Hz

パッケージ

  • SO8 - プラスチック製スモール・アウトライン・パッケージ、8リード、本体幅3.9 mm、DFN2626-10
  • プラスチック製熱特性強化型エクストリームシン・スモール・アウトライン・パッケージ、リードなし、10端子、本体2.6 x 2.6 x 0.5 mm
  • TSSOP8 - プラスチック製シンシュリンク・スモール・アウトライン・パッケージ 、8リード、本体幅3 mm

購入オプション

PCF85063AT-ARD-Image

クリックして展開

  • PCF85063AT-ARD
    アクティブ

  • PCF85063AT-ARD Arduino® Shield - Tiny Real-Time Clock.

  • キットの内容：

    • PCF85063AT：Arduinoシールド・フォーム・ファクタの小型リアルタイム・クロック
    • クイック・スタート・ガイド
  • $22.22 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 50
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
