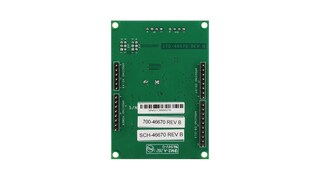

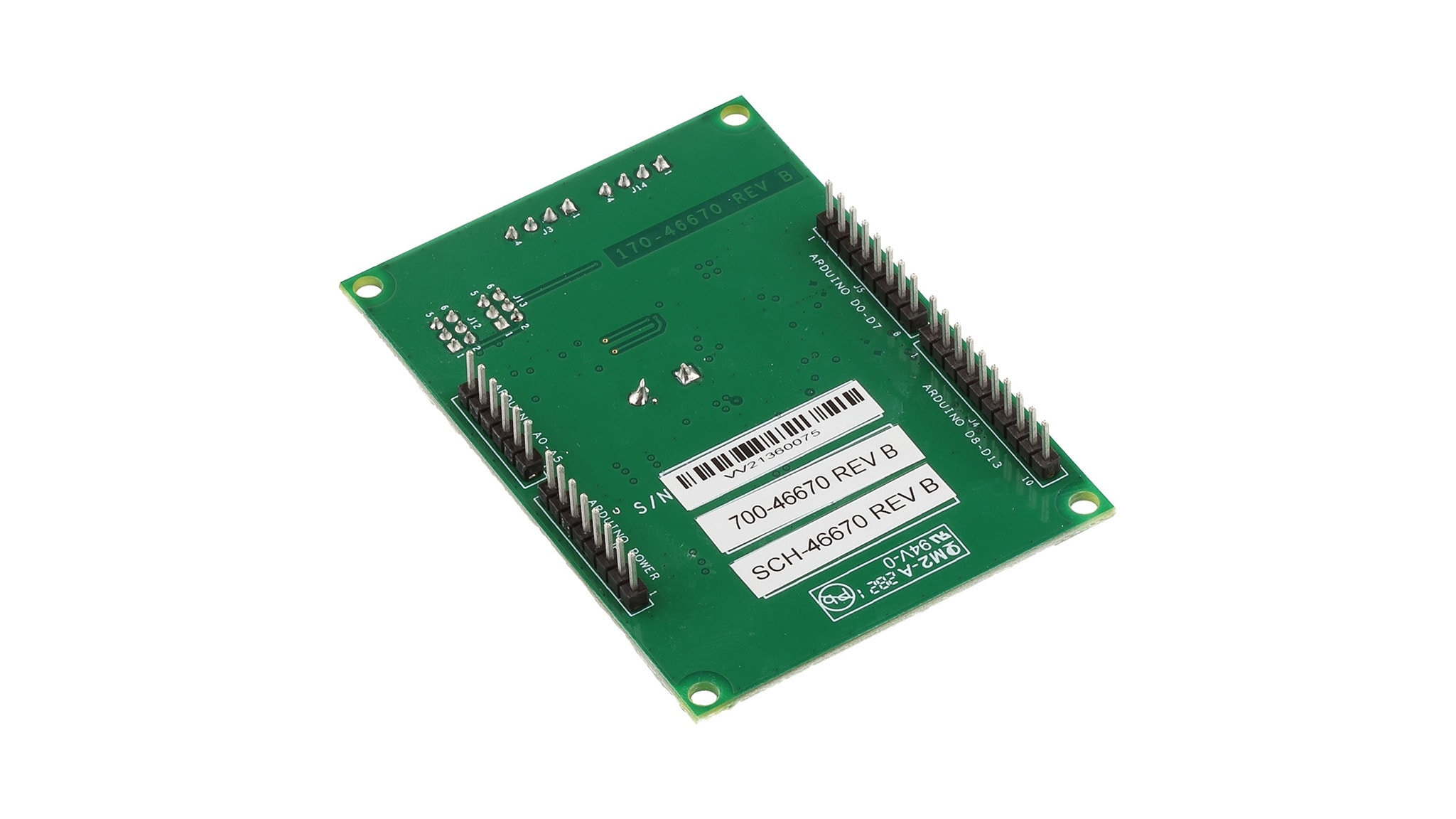

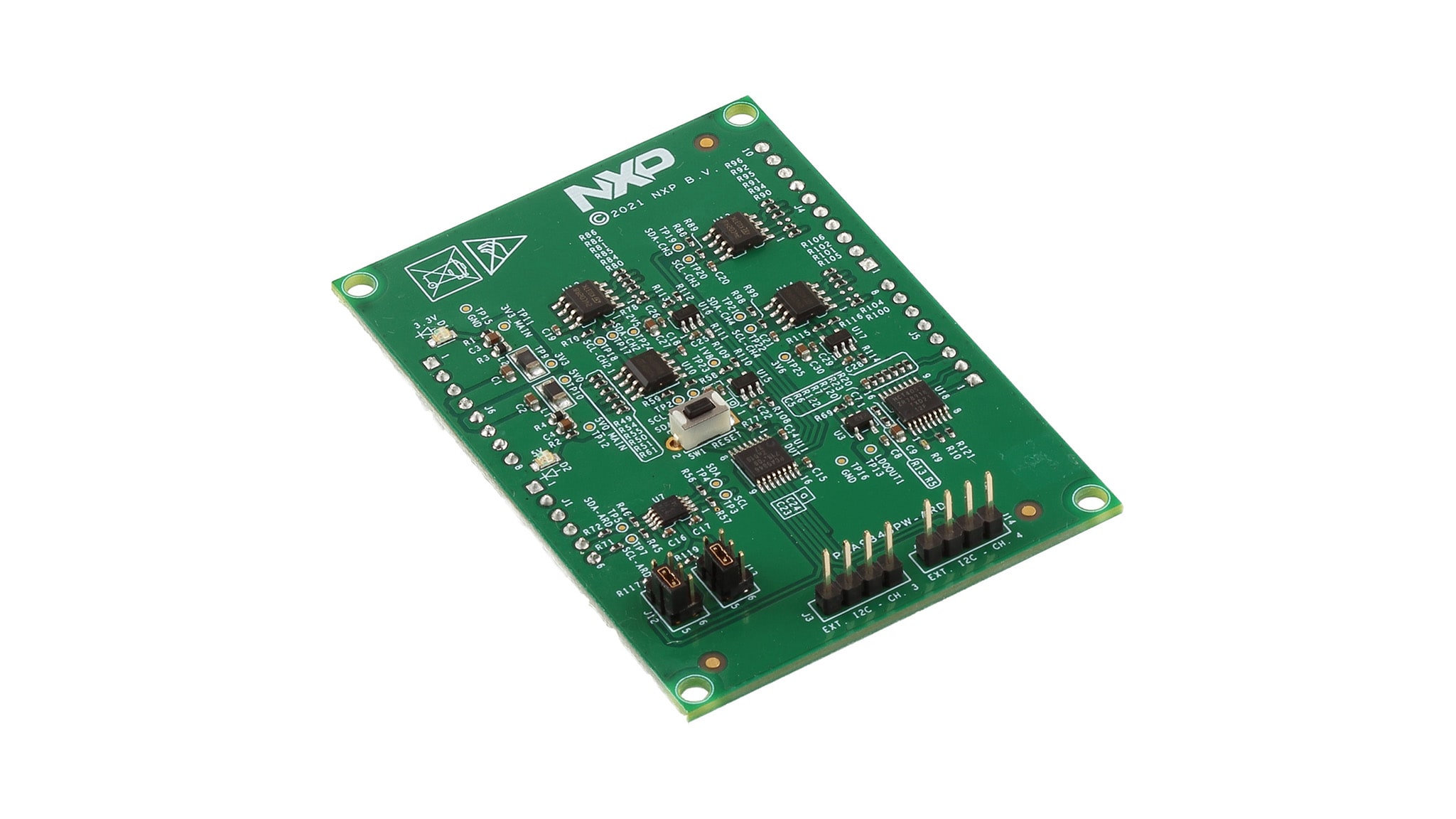

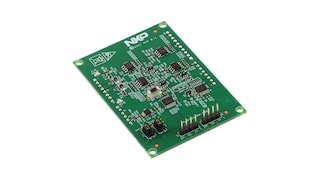

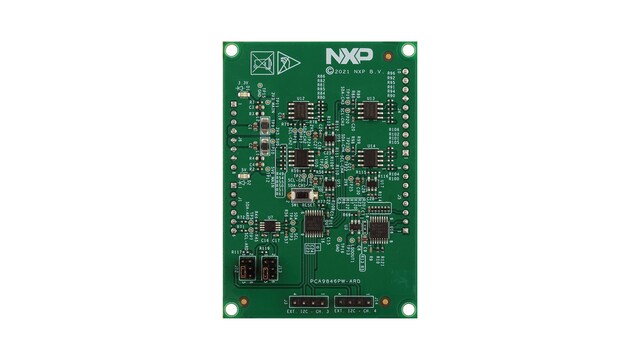

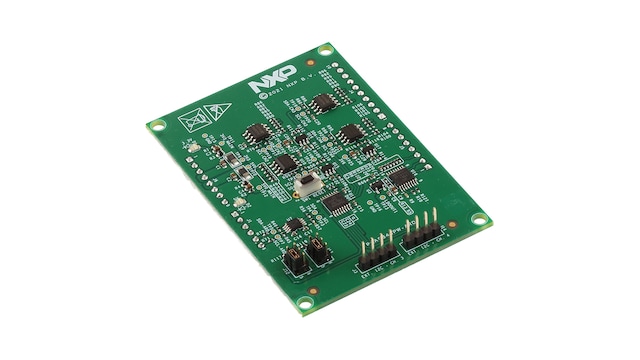

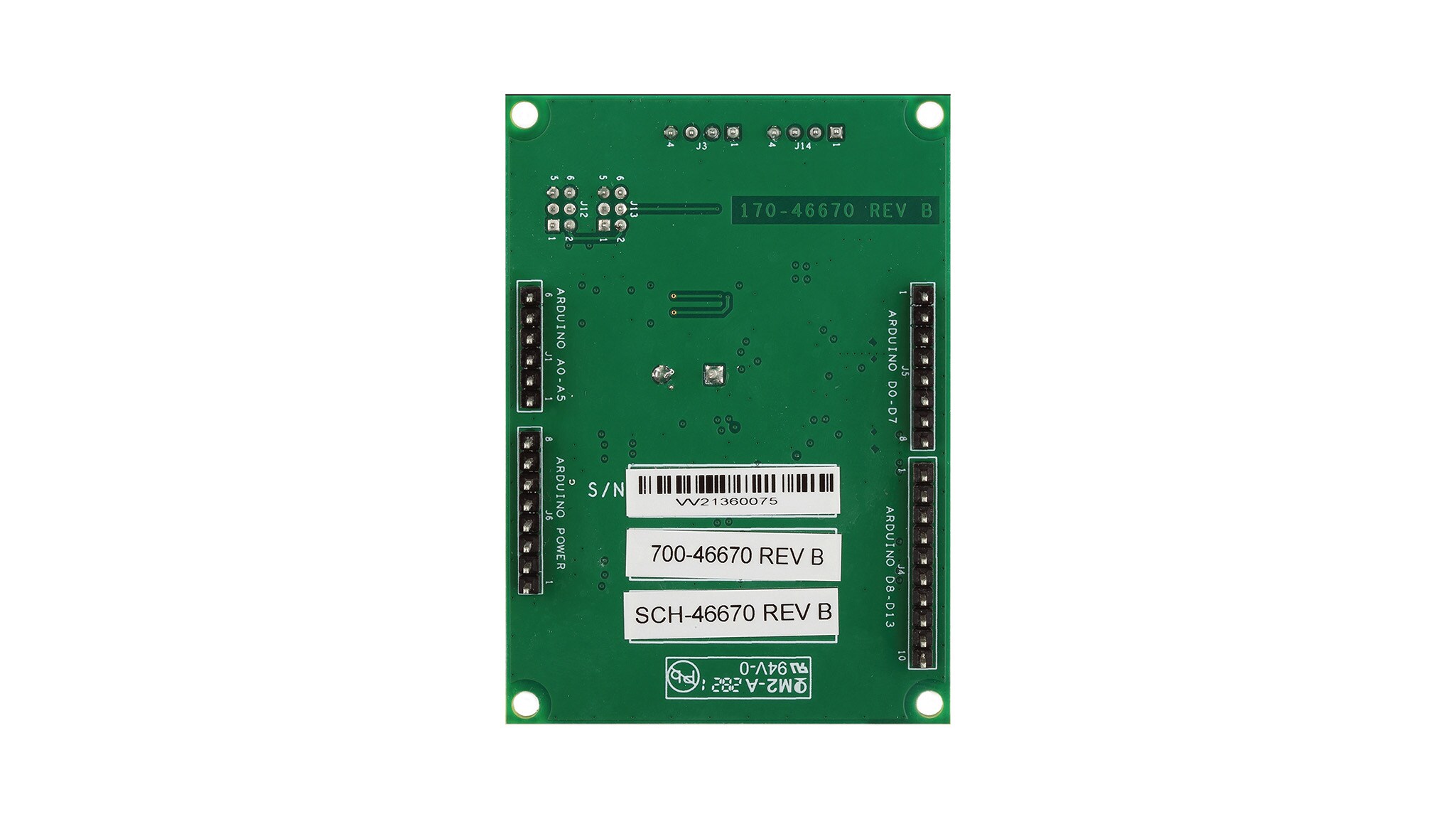

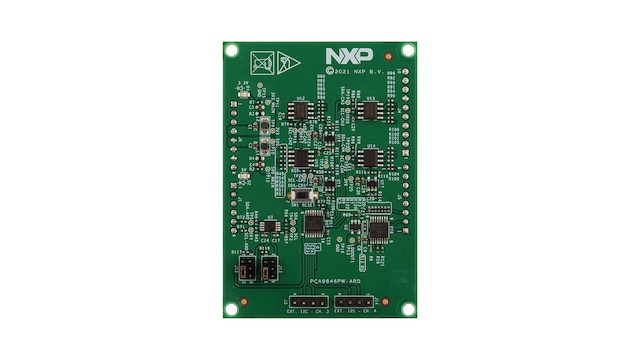

PCA9846PW-ARD Arduino®シールド

PCA9846PW-ARD
アクティブ

画像にカーソルを合わせると拡大表示されます。

PCA9846PW-ARD Arduinoシールドは、Arduino EVKと簡単に統合して、I²Cバス・マルチプレクサおよびI²Cバス電圧レベル変換器アプリケーション用の4チャネルFm+ I²Cバス・スイッチ機能を評価できます。

対応製品

インターフェース

I²Cロジック・マルチプレクサ/スイッチ

  • PCA9846: Four-Channel Ultra-Low Voltage, Fm+ I2C-Bus Switch with Reset

特長

一般的な機能

  • 最小0.8 Vの超低電圧で動作し、次世代CPUとのインターフェースに対応
  • クアッド双方向レベル変換スイッチ
  • LEDを直接駆動するための最大25 mAのドライブ能力を備えたラッチ出力
  • Fm+ I²Cバス・インターフェース・ロジック、SMBus規格に適合
  • 0.8 V、1.8 V、2.5 V、3.3 Vのバス間での電圧レベルの変換が可能

電源

  • 供給電圧：VDD1 - 0.8 V～3.6 V、VDD2 - 1.65 V～3.6 V
  • 低スタンバイ電流：2 uA (VDD1)、5 uA (VDD2)

電圧変換

  • 以下の間で双方向の電圧レベル変換およびI²Cバス・スイッチが可能：
    • 0.8 V SCL/SDAから1.8 V、2.5 V、3.3 V SCL/SDA
    • 1.8 V SCL/SDAから2.5 V、3.3 V SCL/SDA
    • 2.5 V SCL/SDAから3.3 V SCL/SDA

インターフェース

  • 1 MHzのI²Cバス
  • /RESETピン

パッケージ

  • HVQFN16およびTSSOP16

購入オプション

PCA9846PW-ARD-Image

クリックして展開

  • PCA9846PW-ARD
    アクティブ

  • PCA9846PW-ARD Arduino® Shield.

  • キットの内容：

    • PCA9846PW-ARD Arduinoシールド
    • クイック・リファレンス・カード
    • 別途追加が必要なハードウェア：USBケーブルA-microBタイプ（別途販売）
  • $22.22 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 30
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
