SD/SIM Level Shifter Evaluation Board

NVT4858-4557-EVB

画像にカーソルを合わせると拡大表示されます。

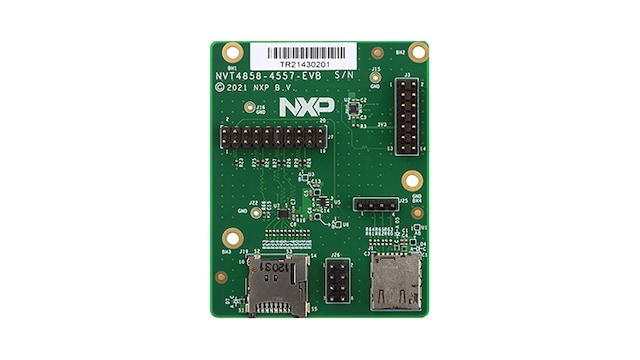

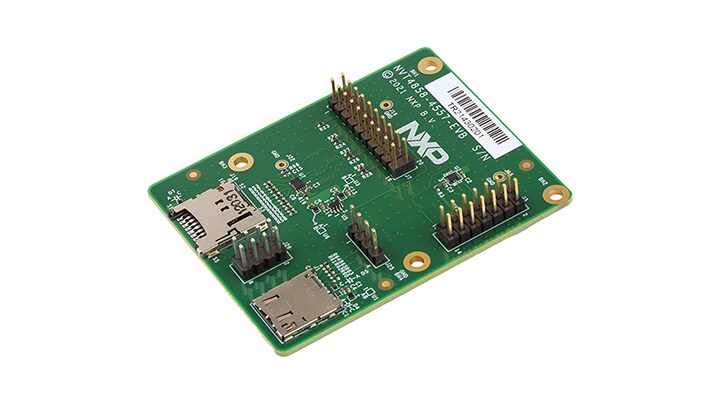

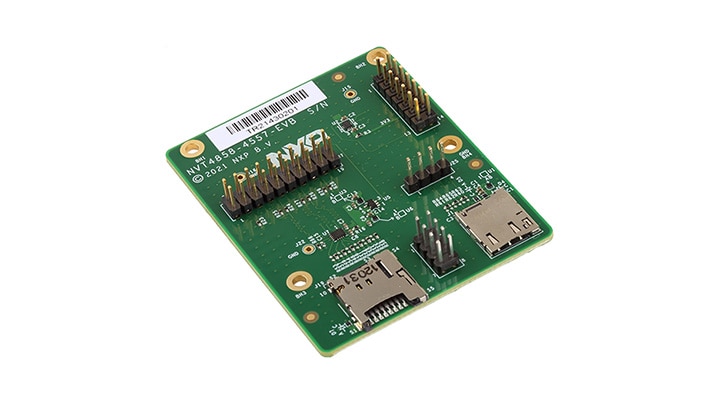

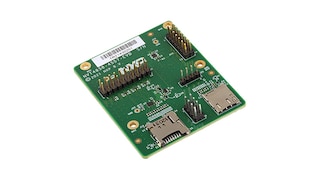

Easy-to-use evaluation board with mounted NVT4858/NVT4557, input and output headers, as well as SD and SIM socket allowing effortless evaluation of NVT4858/NVT4557.

対応製品

アナログとミックスド・シグナル

電圧レベル変換器

  • NVT4557: SIMカード・インターフェース・レベル変換器、EMIフィルタおよびESD保護搭載
  • NVT4858: SD、SDIO、Mini SD、Micro SD、SIMカード電圧レベル変換器、EMIフィルタおよびESD保護搭載

Features

SD 3.0 Compliant Bidirectional Dual Voltage Level Shifter with Auto Direction Control

  • 1.08 V to 1.95 V signal levels host and 1.65 V to 3.6 V signal levels card. Direction control signal is not required.

SD Level Shifter Supports Up to 208 MHz Clock Rate, SDR104

  • The device supports SD 3.0 SDR104, SDR50, DDR50, SDR25, SDR12 and SD 2.0 High-Speed (50 MHz) and Default-Speed (25 MHz) modes

SIM ISO-7816 Compliant Bidirectional Dual Voltage Level Shifter with Auto Direction Control

  • 1.08 V to 1.95 V signal levels host and 1.65 V to 3.6 V signal levels card. Direction control signal is not required.

SIM Level Shifter Supports Up to 10 MHz Clock Rate

  • High speed SIM data rate

Integrated Pull-Up and Pull-Down Resistors

  • No external resistors required

Integrated 8KV IEC 61000-4-2, level 4 ESD Protection

  • No external ESD protection components required

購入オプション

NVT4858-4557-EVB-Image

クリックして展開

NVT4858-4557-EVB
アクティブ

SD/SIM Level Shifter Evaluation Board.

    $22.22 USD
    在庫あり :10

    通常 1～2営業日以内に配送

    カートに入れる
