What is the part family nomenclature for the NAFExx388 family?

Below is the nomenclature of the N-AFE family of devices: N-AFE [1: Low power / 7: High speed] [1: No VIEX / 3: VIEX] [1: No Cal (calibrated) / 3: Factory calibrated] [4: 16 bit / 8: 24 bit] [4: 4-ch (channel) / 8: 8-ch (channel)]. The low-power flavor has a max data rate of 288 ksps while the high-speed version can support up to 576 ksps in Normal Settling mode. Refer to the data sheet or contact an NXP sales representative for available part numbers.

What are the different input ranges that N-AFE can measure?

The N-AFE has eight selectable PGA gain settings of 0.2 V/V to 16 V/V that provide eight differential input full-scale ranges from ±25 V to ±312.5 mV for a variety of applications. In general, all of the HV input characteristics are specified to the linear (nominal) input ranges for all of the channel gain settings, which is 80% of the full input range. Nominal range values (Bipolar DIFF): PGA 0.2=±20 V, 0.4=±10 V, 0.8=±5 V, 1=±4 V, 2=±2 V, 4=±1 V, 8=±0.5 V, 16=±0.25 V. Min and max values (Bipolar DIFF): PGA 0.2=±25 V, 0.4=±12.5 V, 0.8=±6.25 V, 1=±5 V, 2=±2.5 V, 4=±1.25 V, 8=±0.625 V, 16=±0.3125 V.

How does the N-AFE implement cancelation of the wire resistance in a 3-wire RTD configuration?

Contrary to competitor solutions that implement two matched current generators to cancel the RTD wire resistance, the N-AFE utilizes the integrated current generator (VIEX) with low-temperature drift performance of 4 ppm/°C typical. The N-AFE optimizes the number of RTDs that can be connected to a single chip by using a single-current source allowing four 3-wire RTD measurements with a single chip.

What is the difference between user calibration and factory calibration?

The user calibration is the process by which the N-AFE is calibrated when it is already mounted on a PCB. The factory calibration is performed during chip manufacturing at the NXP factory. The user calibration achieves overall better accuracy with a typical TUE of ±0.002% of full scale at room temperature. This is because all the errors introduced by external components and the soldering process are calibrated too. However, the accuracy guaranteed by the factory calibrated part, which is ±0.06% of full scale at room, allows our customers to avoid the expensive and time-consuming calibration process if the provided accuracy fits their requirements.

Which register pointers should be used to utilize the factory calibration coefficients for NAFExx388?

The factory calibration is performed for all 8 PGA gain settings (input ranges) and the coefficients are stored in separate registers. Gain/OS coefficient pointer of 0, 1, 2, …, 7 should be used for Gain_code=0, 1, 2, …, 7 respectively for datasheet specified measurement accuracy. Please refer to Table 12 in the datasheet NAFE13388.

How fast can the N-AFE read in the Single-Channel Conversion mode?

The N-AFE is available in both a low-power (LP) version and a high-speed (HS) version with maximum data rates of 288 ksps and 576 ksps respectively. The single-channel conversion with normal settling provides the fastest readout of 3.472 us for the LP (NAFE1x388) version and 1.738 us for the HS (NAFE7x388) version.

How fast can the N-AFE read in Multichannel conversion mode?

When in Multichannel Conversion mode, the ADC input signal path requires 16.4 us and 8.2 us front-end settling time (Tswitch) for NAFE1x388 and NAFE7x388 respectively. The user should use single-cycle settling for multichannel readout to avoid settling errors. The ADC data rate in single-cycle settling mode is a quarter of the data rate in Normal Settling mode (72 ksps and 144 ksps for LP and HS parts respectively). Code 17 for channel programmable delay meets the Tswitch requirement in both flavors. NAFE1x388 fastest eight-channel read time = 8 * (13.88 us + 16.49 us) ≈ 240 us (30 us/channel). NAFE7x388 fastest eight-channel read time = 8 * (6.94 us + 8.24 us) ≈ 120 us (15 us/channel).

How well can N-AFE reject 50/60 Hz line frequency?

The NAFE13388 features a digital filter that provides a 50 Hz and 60 Hz Normal mode rejection (NMR) at lower data rates. The SINC4 filter provides NMR at data rates of 10 sps, 50 sps and 60 sps.

What is the 50/60 Hz common-mode rejection (CMRR) at speeds higher than 100 sps?

The N-AFE provides more than 110 dB CMRR at data rates much higher than 60 sps (without 50/60 Hz rejection of notch filter).

What are the NAFExx388's Crosstalk (CT) specifications and conditions?

Static crosstalk: ±1 µV/V. Dynamic crosstalk (not AC spec): ±1 µV/V. Test conditions: 1) Input crosstalk DC (single channel): Set the target channel at 0 V and vary the main channel from 0 V to 10 V (and -10 V) using single-channel conversion. 2) Input crosstalk dynamic (multichannel, not an AC crosstalk): Set the target channel to -10 V and the adjacent main channel from 0 V to 10 V using multichannel conversion. This quantifies the effect of the channel path settling (MUX+PGA) at specified DR0 and CH_delay in condition for a worst-case input swing at the ADC input.

What is the NAFE33352 and what are its primary applications?

The NAFE33352 is a software-configurable universal low-power Analog Input/Output Analog Front End (AIO-AFE) designed for high-precision measurement and control in industrial applications. It is used in PLCs, DCS I/O modules, data acquisition systems and industrial automation.

What types of analog signals can the NAFE33352 handle?

It supports voltage, current, resistance, temperature (RTD, thermocouple), load cell inputs and voltage and current outputs, with software-configurable ranges and modes.

What are the supported DAC output modes in the NAFE33352?

The DAC supports three output modes: High-Z mode, Voltage-output mode and Current-output mode. These are controlled via the AO_MODE register and associated control bits for enabling voltage or current source amplifiers.

What are the key features of the NAFE33352's ADC and DAC?

The device includes a 14/16/18-bit DAC and a 16/24-bit ADC. The ADC supports data rates from 7.5 sps to 288 ksps, and the DAC supports up to 100 ksps. It offers ±0.005% ADC accuracy at room temperature and ±0.02% over temperature.

What is the purpose of the Auto-DAC waveform generator?

The Auto-DAC waveform generator allows the device to autonomously generate waveforms (e.g., sine, triangle) based on user-defined amplitude, frequency and step size parameters. It is useful for test and calibration routines.

How does the NAFE33352 handle DAC slew rate control?

The device includes a programmable slew rate control feature that allows users to limit the rate of change of the DAC output. This is useful for avoiding overshoot or overcurrent in capacitive or inductive loads.

What calibration options are available for the NAFE33352?

The device supports both factory and user calibration. It includes non-volatile memory for storing calibration coefficients and allows self-calibration without external equipment.

Which register pointers should be used to utilize the factory calibration coefficients for Analog Output and Analog Input modes in NAFE33352?

The factory calibration is performed for all four modes of operations – Voltage Output, Current Output, Voltage Input and Current Input. These coefficients are stored in separate registers and Table 39 from the NAFE33352 datasheet shows their respective pointers.

How does the device ensure signal integrity and protection?

It includes low-drift voltage references, low-offset buffers, high-voltage amplifiers with 70 V input protection, and advanced diagnostic circuits for fault detection and predictive maintenance, which includes open/short detection, voltage rail monitoring, temperature sensing and programmable alarms for over/under range and overtemperature conditions.

How does the device handle protections when in output mode?

It features dual protection mechanisms for voltage and current output modes, including fast-reaction short-circuit protection and programmable overload protection with configurable thresholds and timers.

What are the thermal and electrical operating limits of the NAFE33352?

It operates from -40 °C to 125 °C, with a junction temperature limit of 150 °C. It supports ±36 V protection at the I/O terminals and has robust ESD ratings (HBM ±4500 V, CDM ±750 V).

What communication interface does the NAFE33352 use?

It uses a 4-wire SPI interface (CSB, SCLK, MOSI, MISO) with optional CRC for data integrity and speed up to 32 MHz. It also includes SYNC and DRDY pins for synchronization and data readiness signaling.

How does the device support synchronization in multi-AFE systems?

The SYNC pin allows synchronization of multiple NAFE33352 devices. A rising edge on SYNC can trigger simultaneous conversions across devices, ensuring coherent sampling.

What are the available reading modes for data acquisition?

The NAFE33352 supports five reading modes: Single-Channel Single-Reading (SCSR), Single-Channel Continuous-Reading (SCCR), Multichannel Single-Reading (MCSR), Multichannel Multireading (MCMR), and Multichannel Continuous-Reading (MCCR).

How to debug a non-operational Analog Output in NAFE33352?

Use the following checklist to diagnose why the Analog Output (AO) is not functioning as expected: 1) The REFDACBUF on NAFE33352 is disabled by default on power up. Enable it by setting AO_SYSCFG.DAC_SEL_REFBUF_ON=11b. Without this, the DAC output will remain inactive. 2) When writing AO data over SPI, the device requires a minimum TDAC_wait time between the last SCLK edge and CSB rising edge. As shown in Figure 42 of the datasheet, this delay must be 18 system clock periods. For the NAFE33352, the system clock period is 217 ns, resulting in a TDAC_wait time of 3.9 µs. For the high speed NAFE93352, this wait time is half as long - 1.95 µs. 3) Figure 42 also specifies that the 18-bit DAC code must be left aligned within the 24-bit SPI data frame. Misalignment will result in incorrect analog output. 4) Read the AIO_STATUS register to determine whether the device has detected AO overload or AO short-circuit. If a fault is detected, the device forces AO_STATUS = Hi Z, placing the analog output in high impedance mode. To recover, perform a soft reset or hard reset after correcting the fault condition.

What package and ordering options are available for the NAFE33352?

The device comes in a 6 mm x 6 mm 40-pin HVQFN package. Ordering options include reel and tray formats with part numbers like NAFE33352B40BSMP and NAFE33352B40BSE respectively.

アナログ・フロントエンド

NXPの産業用アプリケーション向けアナログ・フロントエンド・ファミリは、ベンチマーク精度による高性能データ収集を実現し、AIおよびMLワークロード向けの高品質なデータ・キャプチャを可能にします。設定可能なユニバーサル入出力アーキテクチャにより、単一のデバイスで幅広い範囲の測定および制御アプリケーションをサポートできるほか、スマートな統合によりシステムのBOMを最小限に抑え、基板スペースを削減し、必要な外付けコンポーネントの数を減らすことができます。

柔軟な較正オプションにより、プラグ・アンド・プレイの事前較正済み展開とユーザー較正による実装の両方をサポートし、さまざまなユース・ケースにわたって設計の柔軟性を提供します。さらに、これらのソリューションは拡張性が高く、プラットフォーム間でハードウェアとソフトウェアの再利用が可能であるため、開発の迅速化と製品ポートフォリオの簡素化につながります。

高度な統合診断により、システムのレジリエンスがさらに向上し、堅牢なシステム整合性を確保しながら、機能安全 (FuSA) 要件をサポートできます。

入力アナログ・フロントエンド
入出力アナログ・フロントエンド
ハードウェア
よくある質問 (FAQ)
設計・リソース
関連ドキュメント

製品セレクタクロス・リファレンス

製品の選択が簡単になりました。すべての製品検索ツールを表示するにはこちらをクリックしてください。

入力アナログ・フロントエンド

電圧、電流（4～20 mA）、RTD (PT100/PT1000)、NTC/PTC、熱電対、ロード・セルを測定するためのアナログ・フロントエンド・デバイス。

NAFE13144

ユニバーサル±25 V、4入力、低消費電力AFE、励磁源付き、
16ビット。

NAFE11388

ユニバーサル±25 V、8入力、低消費電力AFE。
24ビット。

NAFE71388

高速ユニバーサル±25 V、8入力、高速AFE。
24ビット。

NAFE73388

ユニバーサル±25 V、8入力、高速AFE、励起源付き。
24ビット。

NAFE13388

ユニバーサル±25 V、8入力、低消費電力AFE、励起源付き。
24ビット。

NAFEB43388 NEW

小型、8入力、24ビット、完全に設定可能なDAC内蔵ユニバーサル・アナログ入力AFE

入出力アナログ・フロントエンド

入力測定/出力駆動用のアナログ・フロントエンド・デバイス（内蔵ADCおよびDAC）

NAFE33352 NEW

ユニバーサル±25 V入出力、2入力、低消費電力AFE。

NAFE33350 NEW

完全に設定可能なユニバーサル・アナログ出力（±12.5 Vおよび±25 mA）AFE。

NAFE33350 完全統合型ユニバーサルAO-AFE

産業グレードの電圧/電流AO-AFE、18ビット分解能、高精度、高速ダイナミクス、ソフトウェアで設定可能な出力。

今すぐ見る

評価ボードとリファレンス・デザイン

NXPの評価ボードとリファレンス・デザインは、革新的なアナログ・テクノロジによって、セキュアなエッジ・ソリューションの接続性と効率性を高めるのに役立ちます。今すぐ開発を始めましょう。

ハードウェアの検索

アナログ・フロントエンドに関するよくある質問 (FAQ)

NXPのN-AFE入力アナログ・フロントエンド製品ポートフォリオの詳細をご覧ください。

NAFExx388ファミリのパーツ・ファミリ命名規則を教えてください。

N-AFEファミリのデバイスの命名規則は以下のとおりです。

N-AFE	1	3	3	8	8
	1：低消費電力 7：高速	1：VIEXなし 3：VIEX	1：Cal（較正）なし 3：工場で較正	4：16ビット 8：24ビット	4：4-ch（チャネル） 8：8-ch（チャネル）

低消費電力バージョンの最大データ・レートは288 kspsですが、高速バージョンは通常セトリング・モードで最大576 kspsをサポートできます。

使用可能なパーツ番号については、データ・シートを参照するか、NXPの営業担当者にお問い合わせください。

N-AFEではどのような入力範囲を測定できますか？

N-AFEでは0.2 V/V～16 V/Vの範囲内で8つのPGA利得設定を選択でき、±25 V～±312.5 mVの8つの差動入力フルスケール範囲でさまざまなアプリケーションに対応できます。通常は、すべてのHV入力特性が、すべてのチャネル利得設定の線形（公称）入力範囲である、全入力範囲の80%に指定されています。

公称範囲値 (V)
タイプ	PGA利得設定
タイプ	0.2	0.4	0.8	1	2	4	8	16
バイポーラDIFF	±20.00000	±10.00000	±5.00000	±4.00000	±2.00000	±1.00000	±0.50000	±0.25000
バイポーラSE	±10.00000	±5.00000	±2.50000	±2.00000	±1.00000	±0.50000	±0.25000	±0.12500
ユニポーラDIFF	±10.00000	±5.00000	±2.50000	±2.00000	±1.00000	±0.50000	±0.25000	±0.12500
ユニポーラSE	±10.00000	±5.00000	±2.50000	±2.00000	±1.00000	±0.50000	±0.25000	±0.12500

最小値と最大値 (V)
タイプ	PGA利得設定
タイプ	0.2	0.4	0.8	1	2	4	8	16
バイポーラDIFF	±25.00000	±12.50000	±6.25000	±5.00000	±2.50000	±1.25000	±0.62500	±0.31250
バイポーラSE	±12.50000	±6.25000	±3.12500	±2.50000	±1.25000	±0.62500	±0.31250	±0.15625
ユニポーラDIFF	±12.50000	±6.25000	±3.12500	±2.50000	±1.25000	±0.62500	±0.31250	±0.15625
ユニポーラSE	±12.50000	±6.25000	±3.12500	±2.50000	±1.25000	±0.62500	±0.31250	±0.15625

全範囲 (V)
タイプ	PGA利得設定
タイプ	0.2	0.4	0.8	1	2	4	8	16
バイポーラDIFF	50	25	12.5	10	5	2.5	1.25	0.625
バイポーラSE	25	12.5	6.25	5	2.5	1.25	0.625	0.3125
ユニポーラDIFF	25	12.5	6.25	5	2.5	1.25	0.625	0.3125
ユニポーラSE	12.5	6.25	3.125	2.5	1.25	0.625	0.3125	0.15625

分解能 (V)
タイプ	PGA利得設定
タイプ	0.2	0.4	0.8	1	2	4	8	16
バイポーラDIFF	3.0E-6	1.5E-6	745.1E-9	596.0E-9	298.0E-9	149.0E-9	74.5E-9	37.3E-9
バイポーラSE	3.0E-6	1.5E-6	745.1E-9	596.0E-9	298.0E-9	149.0E-9	74.5E-9	37.3E-9
ユニポーラDIFF	3.0E-6	1.5E-6	745.1E-9	596.0E-9	298.0E-9	149.0E-9	74.5E-9	37.3E-9
ユニポーラSE	3.0E-6	1.5E-6	745.1E-9	596.0E-9	298.0E-9	149.0E-9	74.5E-9	37.3E-9

N-AFEでは、3線式RTD構成で配線抵抗の除去をどのように実装していますか？

2つの電流発生器を実装してRTD配線抵抗を除去している競合他社のソリューションとは異なり、N-AFEでは、4 ppm/°C（標準値）の低温ドリフト性能を備えた内蔵の電流発生器 (VIEX) を使用しています。N-AFEは、単一電流電源を使用することで1つのチップに接続できるRTDの数を最適化しているため、1つのチップで4つの3線式RTD測定を実行できます。

ユーザー較正と工場較正には、どのような違いがありますか？

ユーザー較正は、すでにPCBに搭載されているN-AFEを較正するプロセスです。工場較正は、NXP工場でチップ製造時に実施されます。ユーザー較正は、全体的に高い精度を実現でき、室温での標準TUEはフルスケールの±0.002%です。これは、外部コンポーネントやはんだ付け工程によって生じる誤差もすべて較正するためです。ただし、工場較正済みのパーツで保証される精度は室温でフルスケールの±0.06%であり、その精度がお客様の要件に足りていれば、お客様はコストと時間のかかる較正プロセスを省くことができます。

NAFExx388の工場較正での係数を適用するには、どのレジスタ・ポインタを使用すればよいですか？

工場較正は、8つすべてのPGAゲイン設定（入力範囲）に対して実施されており、それらの係数は別々のレジスタに格納されています。Gain_code=0、1、2...7に対してそれぞれ0、1、2...7のゲイン/OS係数ポインタを使用することで、データシートに記載された測定精度を得ることができます。NAFE13388のデータシートの表12を参照してください。

シングルチャネル変換モードでのN-AFEの読み取り速度はどれくらいですか？

N-AFEには低消費電力 (LP) バージョンと高速 (HS) バージョンの2種類があり、最大データ・レートはそれぞれ288 kspsと576 kspsです。標準セトリングによるシングルチャネル変換では、最速読み出し時間がLP (NAFE1x388) バージョンで3.472 us、HS (NAFE7x388) バージョンで1.738 usとなります。

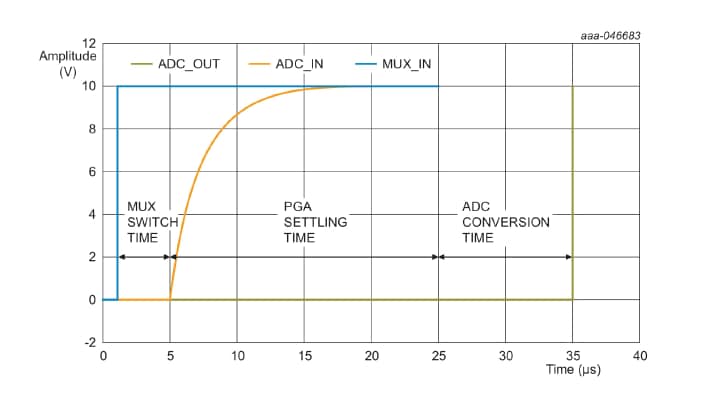

マルチチャネル変換モードでのN-AFEの読み取り速度はどれくらいですか？

マルチチャネル変換モードの場合、ADCの入力信号経路には、NAFE1x388とNAFE7x388でそれぞれ16.4 usと8.2 usのフロントエンド・セトリング時間（EC表ではTswitchとして定義）が必要です。セトリング誤差が発生しないように、シングルサイクル・セトリングを使用してマルチチャネル読み出しを行う必要があります。シングルサイクル・セトリング・モードでのADCデータ・レートは、標準セトリング・モードでのデータ・レートの4分の1です。たとえば、LPパーツとHSパーツでは、それぞれ72 kspsと144 kspsです。

チャネル・プログラマブル遅延のためのコード17は、低消費電力と高速のどちらのバージョンでもTswitch要件を満たしています。

nチャネルの読み取り時間 = n x (Tcnv + Tch_delay)
nはマルチチャネル読み取りモードのチャネル数を表しています。
Tcnv = 1/DataRate
Tch_delay ≥ Tswitch。

マルチチャネル変換モードでのシングルサイクル・セトリングによる8入力の最速読み出し時間は以下のとおりです。

NAFE1x388の最速8チャネル読み取り時間 = 8 * (13.88 us + 16.49 us) ≈ 240 us…..30 us/チャネル

NAFE7x388の最速8チャネル読み取り時間= 8 * (6.94 us + 8.24 us) ≈ 120 us……….15 us/チャネル

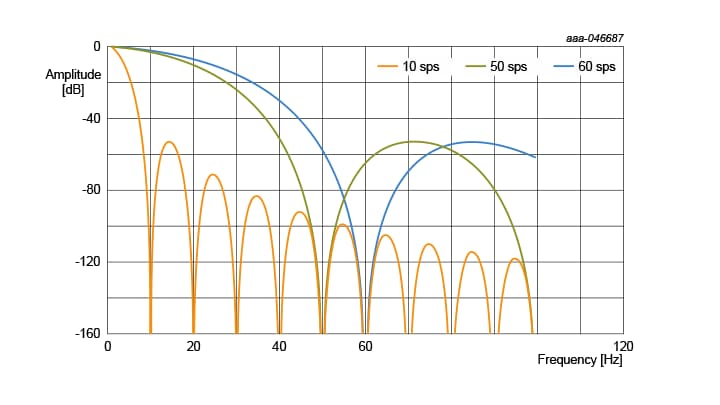

N-AFEは50/60 Hzライン周波数をどれくらい除去できますか？

NAFE13388は、低データ・レートで50 Hzと60 Hzの標準モード除去 (NMR) を行うデジタル・フィルタを備えています。下の図は、データ・レートが10 sps、50 sps、60 spsのSINC4フィルタNMRを表しています。

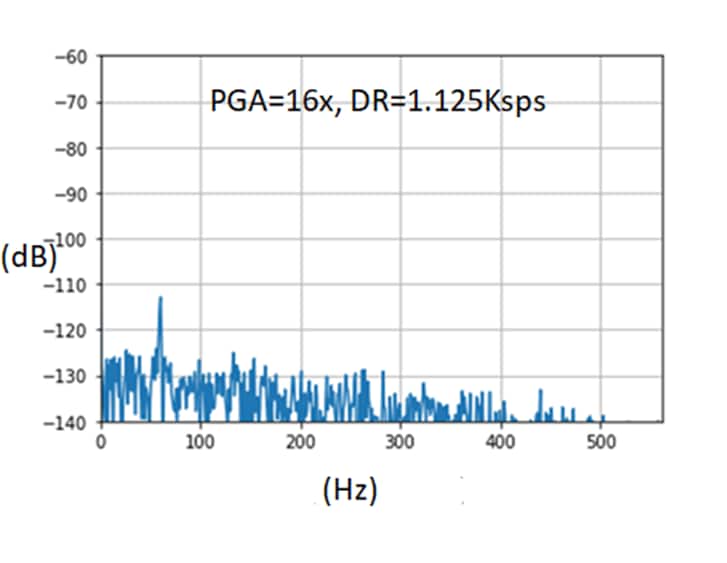

100 spsを超える速度での50/60 Hzコモンモード除去 (CMRR) とはどのようなものですか？

N-AFEでは、下図に示すように、60 spsをはるかに上回るデータ・レートで110 dBを超えるCMRRが可能です（ノッチ・フィルタの50/60 Hz除去なし）。

NAFExx388のクロストーク (CT) の仕様と条件は何ですか？

静的クロストーク：±1 μV/V

動的クロストーク（AC仕様ではない）：±1 μV/V

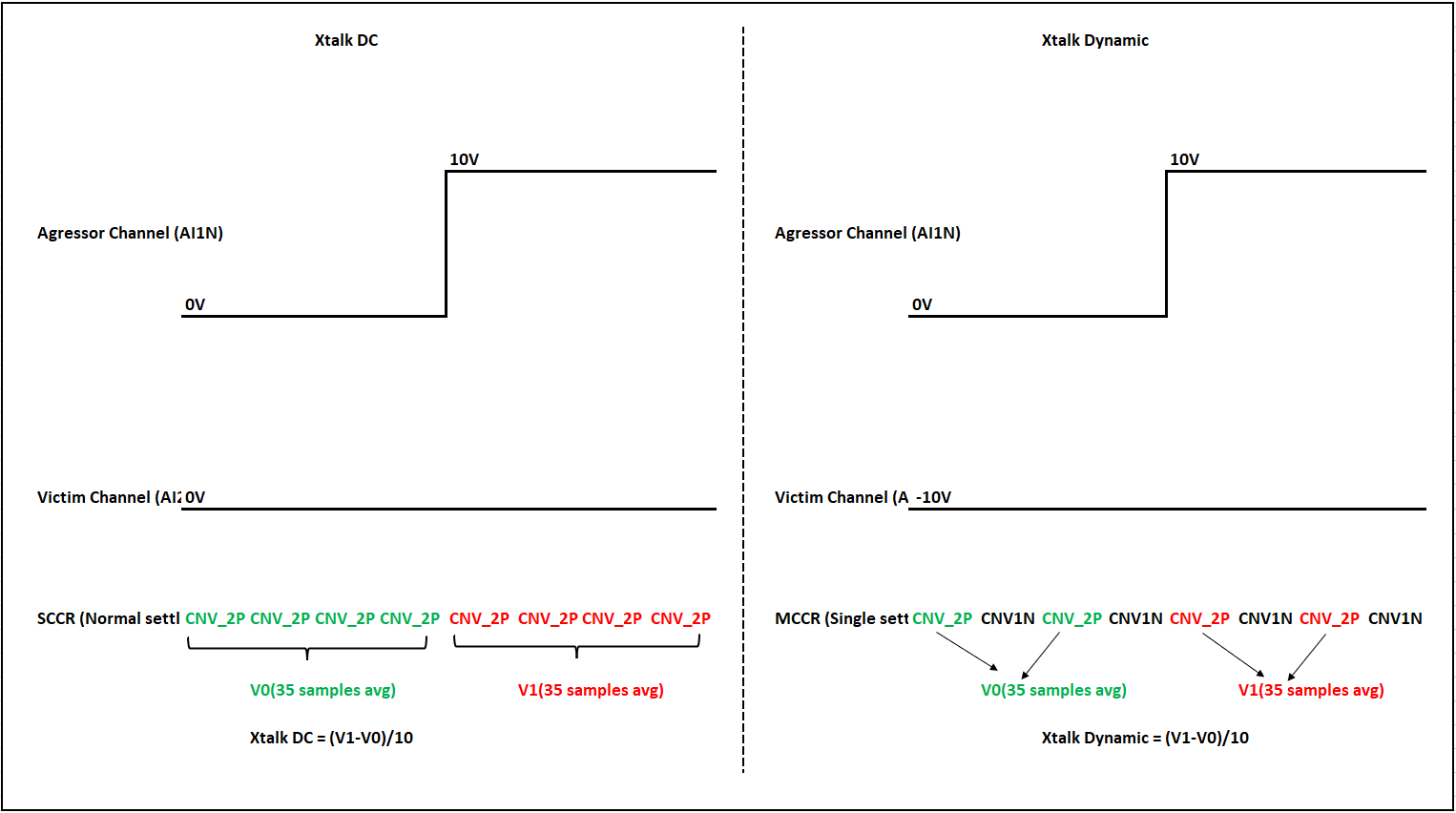

以下はクロストーク・パラメータのテスト条件です。

DC入力クロストーク（シングルチャネル）：
1. ターゲット・チャネルを0 Vに設定し、メイン・チャネルを0 Vから10 Vまで変化させます
2. このテストではシングルチャネル変換を使用して、メイン・チャネルからのターゲット・チャネルへの影響を確認します
3. メイン・チャネルを0 Vから–10 Vまで変化させながら上記の手順を繰り返します
動的入力クロストーク（ACクロストークではないマルチチャネル）：
1. ターゲット・チャネルを–10 V、隣接するメイン・チャネルを0 V～10 Vに設定します
2. このテストではマルチチャネル変換を使用して、メイン・チャネルからのターゲット・チャネルへの影響を確認します
3. これにより、ADC入力での入力スイングのワーストケースにおける、指定のDR0とCH_delayでのチャネル経路セトリング (MUX + PGA) の影響が定量化されます
4. ターゲット・チャネルを10 Vに設定し、隣接するメイン・チャネルを0 Vから–10 Vまで変化させながら、上記の手順を繰り返します

NXPのN-AFE出力アナログ・フロントエンド製品ポートフォリオの詳細をご覧ください。

NAFE33352とはどのようなもので、その主なアプリケーションは何ですか？

NAFE33352は、ソフトウェアで設定可能な低消費電力のユニバーサル・アナログ入出力アナログ・フロントエンド (AIO-AFE) であり、産業用アプリケーションにおける高精度の計測および制御向けに設計されています。PLC、DCS I/Oモジュール、データ収集システム、産業オートメーションで使用されます。

NAFE33352はどのような種類のアナログ信号を処理できますか？

NAFE33352は、電圧、電流、抵抗、温度（RTD、熱電対）、ロード・セルの入力、電圧と電流の出力に対応し、ソフトウェアで設定可能な範囲とモードを備えています。

NAFE33352ではどのようなDAC出力モードがサポートされていますか？

DACは、High-Zモード、電圧出力モード、電流出力モードの3つの出力モードをサポートしています。これらはAO_MODEレジスタおよび関連する制御ビットを介して制御され、電圧または電流ソースのアンプを有効化します。

NAFE33352のADCとDACの主な機能は何ですか？

このデバイスには、14/16/18ビットDACと16/24ビットADCが搭載されています。ADCは7.5～288 kspsのデータ・レートをサポートし、DACは最大100 kspsをサポートします。ADCの精度は、室温で±0.005%、過熱時は±0.02%です。

自動DAC波形ジェネレータの目的は何ですか？

自動DAC波形ジェネレータは、ユーザー定義の振幅、周波数、およびステップ・サイズ・パラメータに基づいて、自律的に波形（正弦波、三角波など）を発生させることができます。これは、テストおよび較正ルーチンに役立ちます。

NAFE33352はどのようにDACのスルー・レート制御に対応しますか？

このデバイスには、ユーザーがDAC出力の変化率を制限できる、プログラム可能なスルー・レート制御機能が搭載されています。これは、容量性負荷または誘導性負荷におけるオーバーシュートや過電流を回避するのに役立ちます。

NAFE33352の較正にはどのようなオプションがありますか？

このデバイスは、工場較正とユーザー較正の両方をサポートしています。較正係数を格納するための不揮発性メモリが搭載されており、外部機器なしで自動較正が可能です。

NAFE33352のアナログ出力およびアナログ入力モードに工場較正での係数を適用するには、どのレジスタ・ポインタを使用すればよいですか？

工場較正は、電圧出力、電流出力、電圧入力、電流入力の4つすべての動作モードに対して実施されています。これらの係数は別々のレジスタに格納されており、NAFE33352データシートの表39にそれぞれのポインタが示されています。

このデバイスはどのようにシグナル・インテグリティおよび保護を確保しますか？

NAFE33352には低ドリフトのリファレンス電圧、低オフセットのバッファ、70 V入力保護を備えた高電圧アンプ、故障検出および予知保全のための高度な診断回路が搭載されており、これには断線/短絡検出、電圧レール監視、温度検知、過電圧/低電圧レンジおよび過熱状態に対するプログラム可能なアラームが含まれます。

出力モードのとき、デバイスはどのように保護に対応しますか？

NAFE33352は、電圧と電流の出力モードに対するデュアル保護メカニズムを備えています。これには、高速で反応する短絡保護と、設定可能なしきい値とタイマによるプログラム可能な過負荷保護が含まれます。

NAFE33352の温度と電気に関する動作限界はどれくらいですか？

NAFE33352の動作温度範囲は-40°C～125°Cで、接合部の温度限度は150°Cです。I/O端子で±36 Vの保護をサポートし、堅牢なESD性能（HBMで±4500 V、CDMで±750 V）を備えています。

NAFE33352はどのような通信インターフェースを使用しますか？

NAFE33352は、データ・インテグリティと最大32 MHzの速度を実現するために、オプションのCRCを備えた4線式SPIインターフェース（CSB、SCLK、MOSI、MISO）を使用します。また、同期およびデータ・レディ信号送信用のSYNCピンとDRDYピンも搭載されています。

このデバイスはマルチAFEシステムでの同期をどのようにサポートしますか？

SYNCピンにより、複数のNAFE33352デバイスの同期が可能になります。SYNCの立ち上がりエッジがデバイス間の同時変換をトリガし、コヒーレント・サンプリングが確保されます。

データ収集ではどのような読み取りモードが利用可能ですか？

NAFE33352は、シングルチャネル・シングルリーディング (SCSR)、シングルチャネル・コンティニュアスリーディング (SCCR)、マルチチャネル・シングルリーディング (MCSR)、マルチチャネル・マルチリーディング (MCMR)、およびマルチチャネル・コンティニュアスリーディング (MCCR) の5つの読み取りモードをサポートしています。

NAFE33352で動作しないアナログ出力をデバッグする方法は？

次のチェックリストを使用して、アナログ出力 (AO) が想定どおりに機能しない理由を診断します。

NAFE33352のREFDACBUFは、電源投入時にデフォルトで無効になっています。AO_SYSCFG.DAC_SEL_REFBUF_ON=11\bを設定して、これを有効にします。そうしないと、DAC出力は非アクティブのままになります

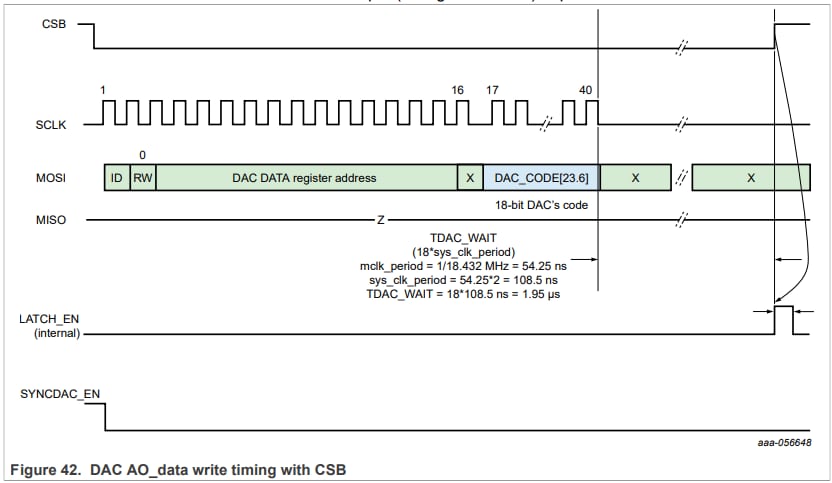

SPI経由でAOデータを書き込む場合、デバイスは最後のSCLKエッジとCSBの立ち上がりエッジの間に最小待機時間TDAC_waitを必要とします。データシートの図42に示すように、この遅延はシステム・クロック18周期分となる必要があります。NAFE33352の場合、システム・クロック周期は217 nsでありるため、TDAC_wait時間は3.9 µsになります。高速NAFE93352の場合、この待ち時間の長さは半分 (1.95 µs) です
図42には、18ビットDACコードを24ビットのSPIデータ・フレーム内に左詰めで格納する必要があることも示されています。位置がずれると、正しいアナログ出力が得られなくなります
AIO_STATUSレジスタを読み取り、デバイスがAO過負荷またはAO短絡を検出したかどうかを確認します。障害が検出された場合、デバイスはAO_STATUSを強制的にHi Zにして、アナログ出力をハイ・インピーダンス・モードにします。復帰させるには、障害状態を修正した後にソフト・リセットまたはハード・リセットを実行します

NAFE33352にはどのようなパッケージおよび注文オプションがありますか？

このデバイスは、6 mm x 6 mmの40ピンHVQFNパッケージで提供されます。注文オプションには、それぞれNAFE33352B40BSMPとNAFE33352B40BSEなどの部品番号のリールとトレイの形式があります。

完全に設定可能なユニバーサル・アナログ入出力フロントエンド

PLC、リモートI/Oモジュール、プロセス制御システム、温度測定デバイス、ロード・セル、およびその他のインダストリー4.0アプリケーションの要件の変更に合わせて再設定できます。
