MCUXpressoを使用したFRDM-MCXL255開発ボード

FRDM-MCXL255
製造開始前

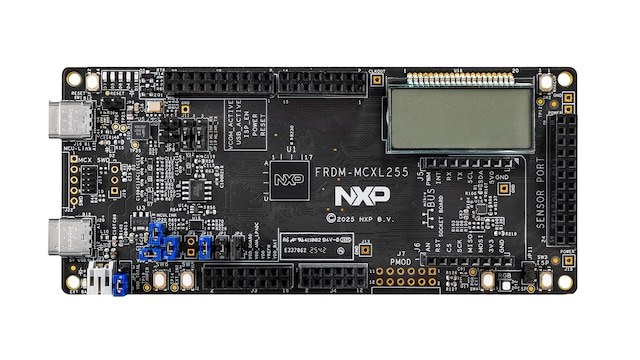

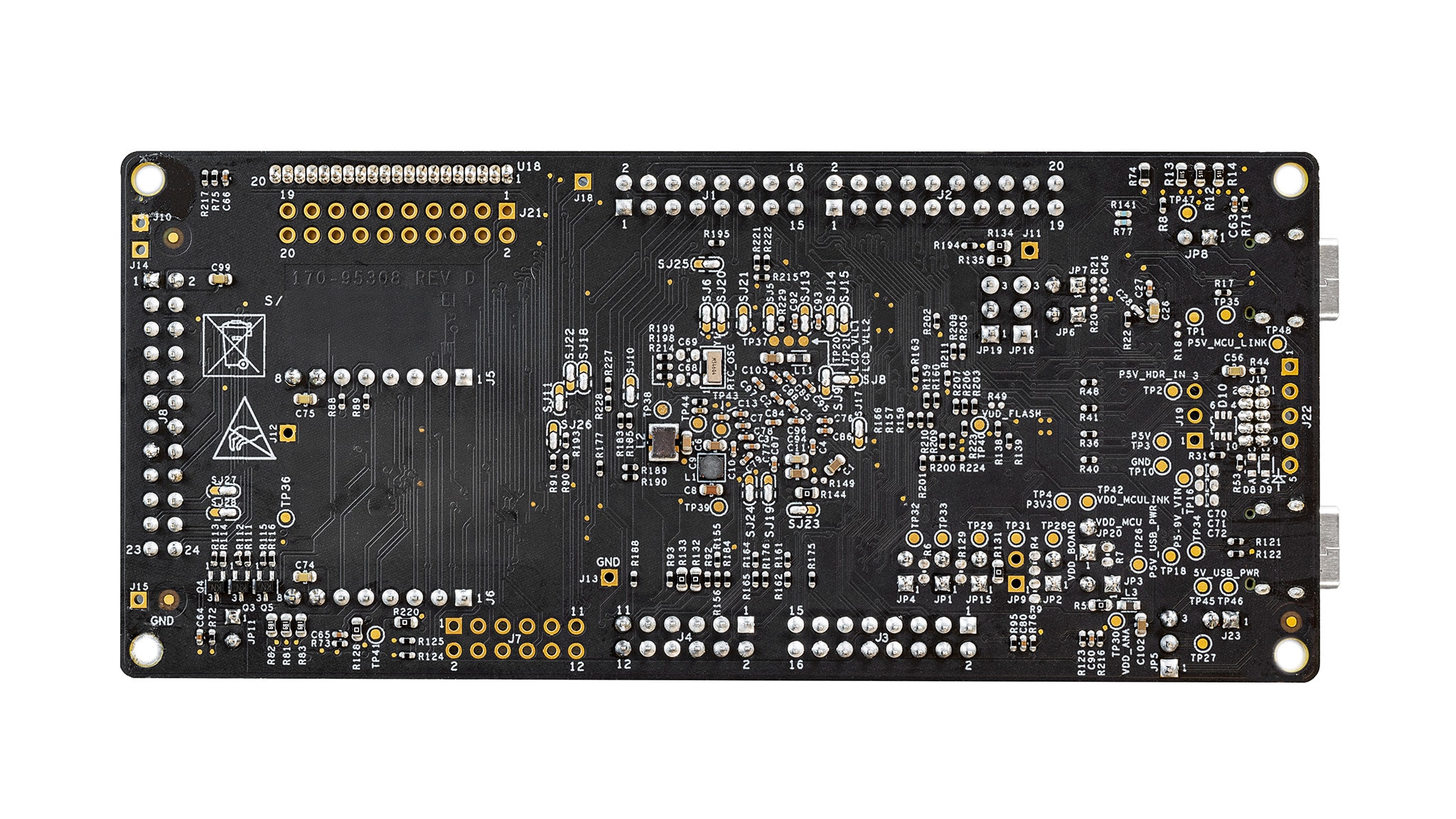

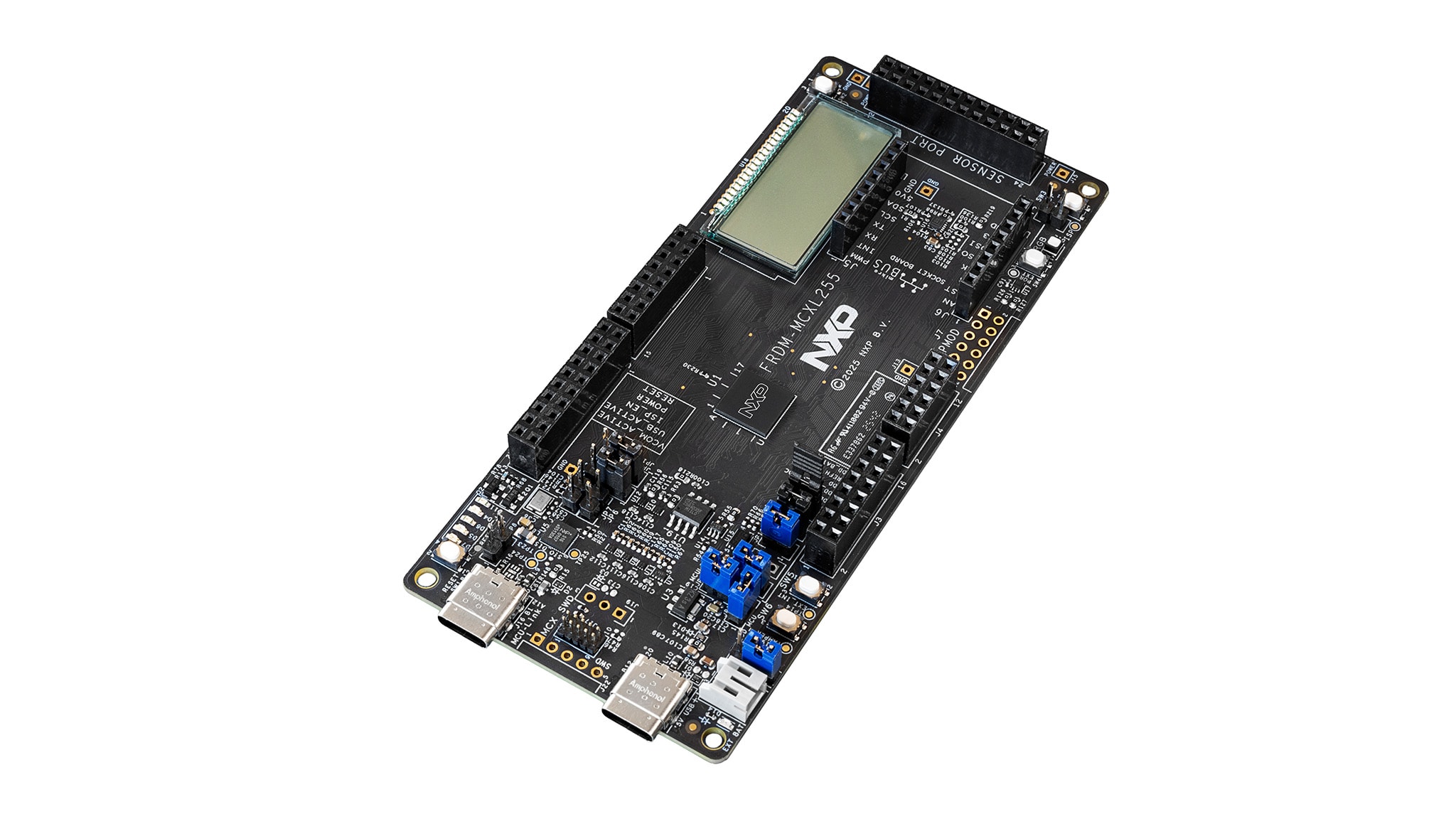

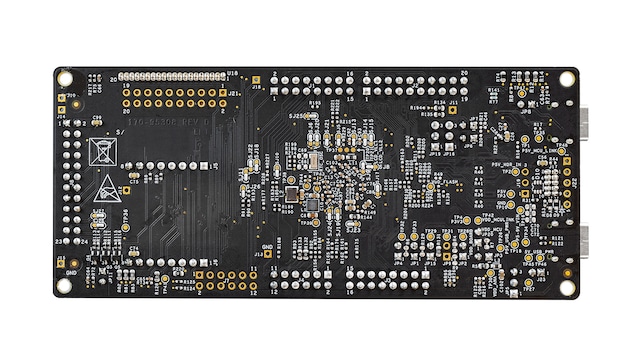

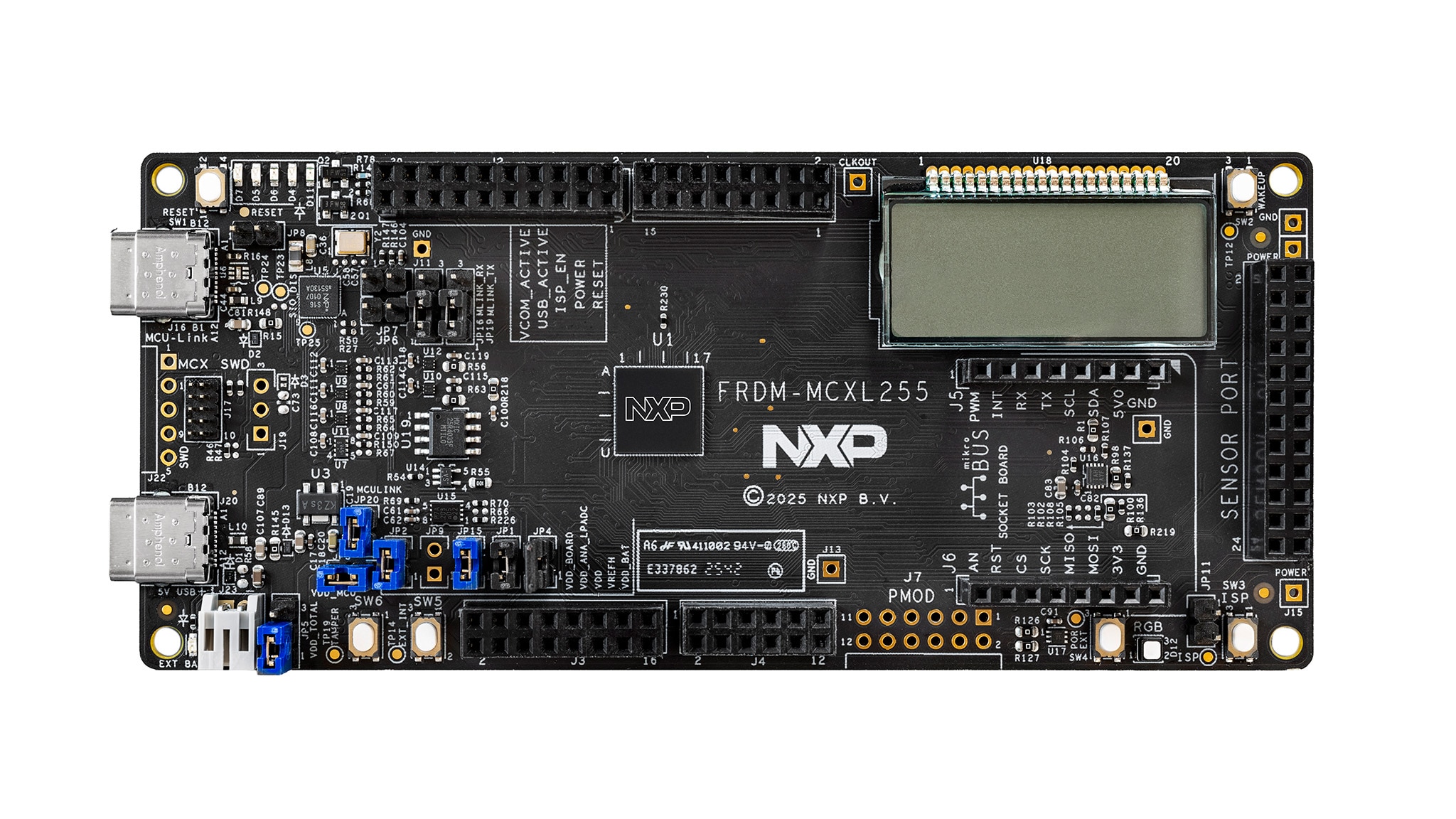

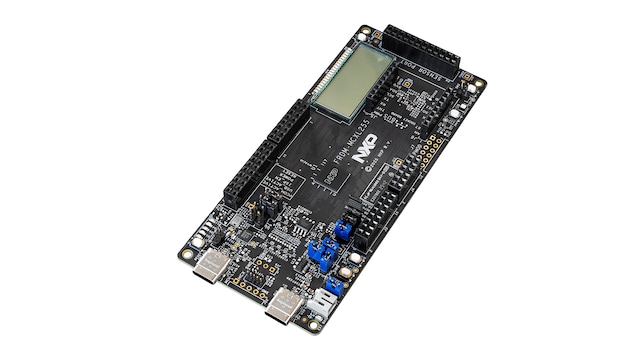

画像をクリックすると拡大します。

FRDM‑MCXL255ボードは、MCXL255/254/253マイクロコントローラ・ユニット (MCU) を使用した迅速なプロトタイプ作成に役立つコンパクトでスケーラブルな開発プラットフォームです。1.8 V～3.3 Vの広い動作電圧範囲をサポートし、さまざまなアプリケーションで柔軟に使用できます。MCUのI/Oへのアクセスを簡単にする業界標準のヘッダ、オープン・スタンダードの統合シリアル・インターフェース、外部フラッシュ・メモリ、オンボードMCU‑Linkデバッガを備えています。

アドオン・ボード用の拡張ボード・ハブ (EBH) やソフトウェア・サンプル用のアプリケーション・コード・ハブ (ACH) などの追加リソースも、MCUXpresso開発者エクスペリエンスを通して入手可能です。

ブロック図

FRDM-MCXL255

FRDM-MCXL255 Development Board Using MCUXpresso
図を取得する PDF

特長

オンボード・コンポーネント：

  • SPI対応の4 Mbit超低消費電力NORフラッシュ

マイクロコントローラ

  • MCXL255：産業用センシング、流量測定、インフラストラクチャ（家庭向けを含む）などのバッテリ駆動型アプリケーション向けで、デュアルコア96 MHz Arm® Cortex®-M33および10 MHz Arm Cortex-M0+、最大512 KBのフラッシュおよび最大128 KBのスタティック・ランダム・アクセス・メモリ (SRAM) を搭載した32ビットMCU

コネクティビティ

  • USB Type-C®コネクタ（オンボードMCU-Linkデバッガ）
  • シリアル・ペリフェラル・インターフェース (SPI)/I2C (Inter-Integrated Circuit)/UART (Universal Asynchronous Receiver Transmitter) コネクタ（Arduino®、PMOD™/mikroBUS™、DNP (Do Not Populate)）
  • センサ・ポート

デバッグ

  • CMSIS-DAP (Common Microcontroller Software Interface Standard - Debug Access Port) を備えたオンボードMCU-Linkデバッガ
  • JTAG (Joint Test Action Group)/SWD (Serial Wire Debug) コネクタ

センサ

  • FXLS8974CFR3 I²Cセンサ
  • NMH1000磁気スイッチ

拡張オプション

  • Arduinoヘッダ
  • FRDMヘッダ
  • Pmod (DNP)
  • mikroBUS
  • 流量測定アプリケーション向けセンサ・ポート

ユーザー・インターフェース

  • RGBユーザーLED、LCD、リセット、パワーオン・リセット (POR)、システム内プログラミング (ISP)、およびウェイクアップ・ボタン
