車載向けFRDM S32K356汎用開発ボード

FRDM-A-S32K356
アクティブ
  • 本ページには、試作段階の製品に関する情報が含まれています。記載されている仕様および情報は、予告なく変更される場合があります。詳細については、担当営業までお問い合わせください。

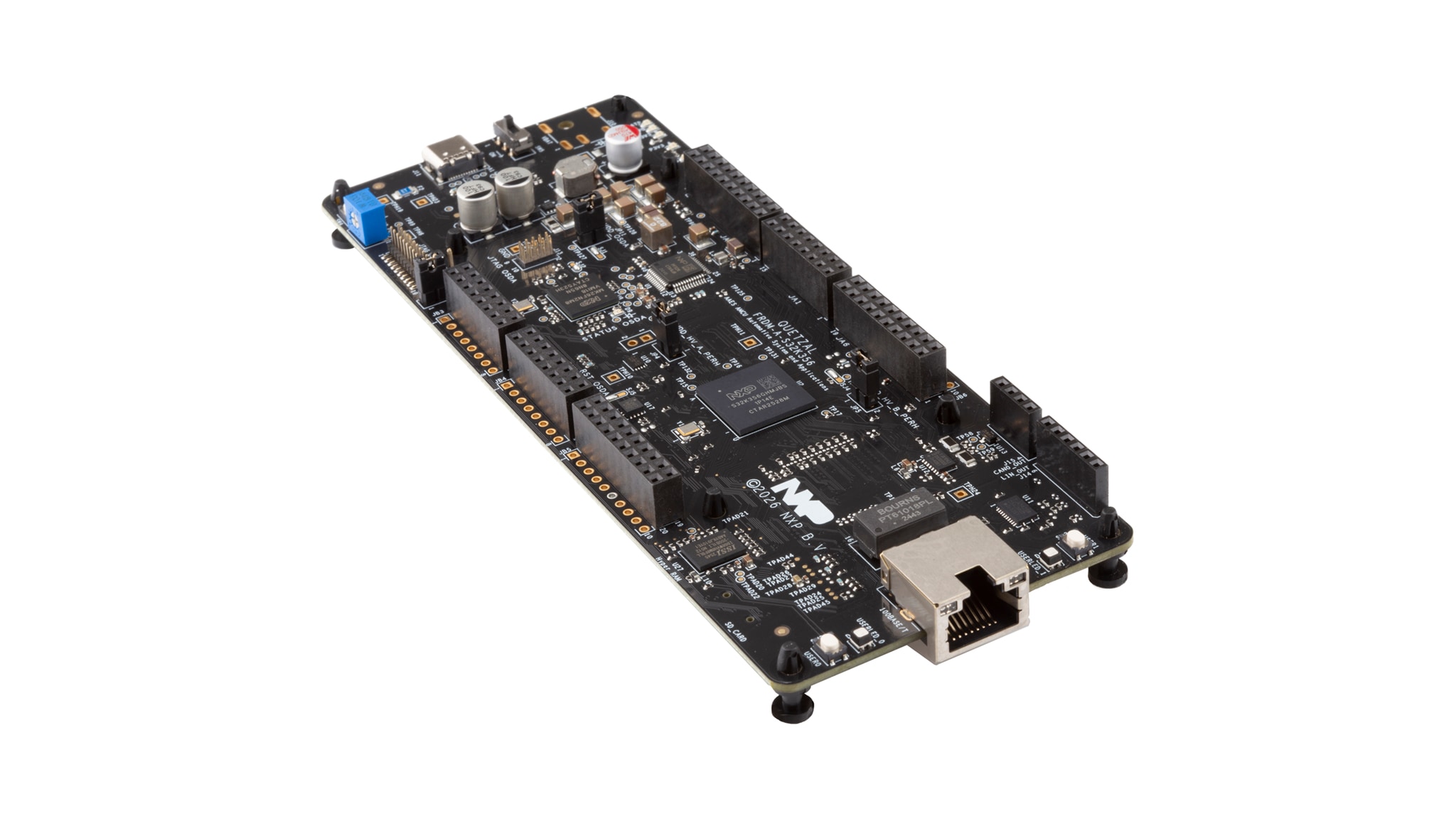

画像をクリックすると拡大します。

車載向け (A) FRDM S32K356は、産業分野および車載分野の汎用アプリケーションに対応する開発ボードです。コンパクトな289ボール・グリッド・アレイ (BGA) パッケージのS32K356マイクロコントローラ (MCU) をベースとする車載向けFRDM S32K3プラットフォームは、ボディ、ゾーン制御、電動化、モビリティなどの次世代アプリケーションに求められる高性能、安全性、柔軟性を提供します。ロックステップ構成の32ビットArm® Cortex®-M7デュアル・コアを搭載し、ASIL Dの機能安全を確保しながら、最大240 MHzで動作する追加のCortex-M7コアによってプロセッシングの柔軟性を高めています。

プラットフォームは、最大6 MBのオンチップ・フラッシュ、ハードウェア・セキュリティ・エンジン (HSE)-B、Over-the-Air (OTA) アップデートのサポート、高度なコネクティビティ、統合浮動小数点演算ユニット (FPU)、および低消費電力機能により、セキュアで効率の高いスケーラブルなシステム開発を可能にします。

FRDM-A-S32K356は、Arduino® UNOピン配列と互換性のある標準ベースのフォーム・ファクタを備え、アプリケーションの迅速なプロトタイプ作成やデモのための幅広い拡張ボード・オプションを提供します。

ブロック図

車載向けFRDM S32K356開発ボード

FRDM Automotive S32K356 Development Board
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

K2x / KS2x USB

  • K26_180: Kinetis® K26-180 MHz, Dual High-Speed and Full-Speed USBs, 2MB Flash Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core

インターフェース

3.3 V/5 V IO CANトランシーバ

  • TJA1043: High-Speed CAN Transceiver with Standby and Sleep Mode

USBインターフェース

オートモーティブLINソリューション

  • TJA1425: 1.8 V VIOを備えた高集積クアッドLINコマンダ・トランシーバ

パワーマネージメント

セーフティSBC

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応

VBUS保護

  • NX20P3483UK: USB PDおよびType-C高電圧シンク/ソース・コンボ・スイッチ、保護機能搭載

データ保護

  • NX20P0407: USB Type-C-CCおよびSBU保護IC

センサ

I3C/I²Cデジタル温度センサ

  • P3T1750DP: I3C/I2Cバス、±1°C精度、デジタル温度センサ

加速度センサ

  • FXLS8961AF: ±2g/±4g/±8g/±16g、低消費電力12ビット・デジタル加速度センサ

特長

ハードウェアの特長

  • NXP SBC FS26
  • USB Type-Cポート
  • オンボードのK26 MCUを使用したオープン・シリアル・デバッグ・アダプタ (OpenSDA) によるデバッグ
  • 20ピンJTAG (Joint Test Action Group) コネクタ x 1
  • プッシュ・ボタン x 2
  • ポテンショメータ x 1
  • SDカード・コネクタ x 1

ソフトウェアの特長

互換性

インターフェース

  • オンボードCAN FD
  • オンボードLIN
  • S32K3デバッガ用シリアル・ワイヤ・デバッグ (SWD)/JTAGデバッグ・インターフェース

イネーブルメント

  • 無償提供のリソース：
    • S32 Design Studio統合開発環境 (IDE)：EclipseおよびGNUコンパイラ・コレクション (GCC)
    • S32 Configuration Tool：サードパーティのコンパイラおよびデバッガを使用したピン、クロック、ペリフェラル

購入オプション

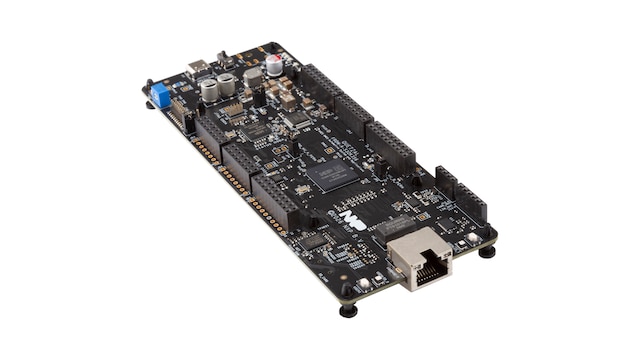

FRDM-A-S32K356-Image

クリックして展開

FRDM-A-S32K356
アクティブ

FRDM Automotive S32K356 General-Purpose Development Board.

    $70.00 USD
    在庫あり :90

    通常 1～2営業日以内に配送

    カートに入れる
