1.8 V VIOを備えた高集積クアッドLINコマンダ・トランシーバ
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。
TJA1425は、クアッド・ローカル・インターコネクト・ネットワーク (LIN) チャネル・デバイスです。LINコマンダ・プロトコル・コントローラとLINネットワークの物理バスとの間のインターフェースを提供します。4つの各チャネルに、LINトランシーバとLINコマンダ終端が搭載されています最大20 kBdのボーレートを使用する車載サブネットワークを主な対象としており、LIN 2.x、SAE J2602、およびISO 17987-4:2016 (12 V) に準拠しています。TJA1425は、TJA1124とピン互換性があります。
TJA1425は、TJA1124のすべての機能をサポートするだけでなく、最新のIECおよびSAE規格に準拠して最適化されたEMCおよびESD性能、ハイエンドMCUをサポートする1.8 V IO、消費電力を最小限に抑えるMCUタイムアウト・フェイルセーフ機能を備えています。
TJA1425は、低消費電力モードにおいて非常に低い消費電力を実現しながらも、SLPまたはSLP_NおよびLIN1～LIN4のピンを介してウェイクアップさせることができます。
製品詳細
特長
- 1つのパッケージに4つのLINコマンダ・チャネルを搭載
- ISO17987/LIN 2.x/SAE J2602に準拠したLINトランシーバ
- ダイオードとプルアップ抵抗で構成されるLINコマンダ終端
- SLP/SLP_NまたはLINピン経由でのウェイクアップ機能による低消費電力モードでの非常に低い消費電流
- INHN出力を介した外部電圧レギュレータの制御オプション
- 1.8 V、3.3 Vおよび5 Vマイクロコントローラとの直接インターフェース用のVIO入力
- MCUタイムアウト機能
- K-Line互換
- TJA1124とのピン互換性

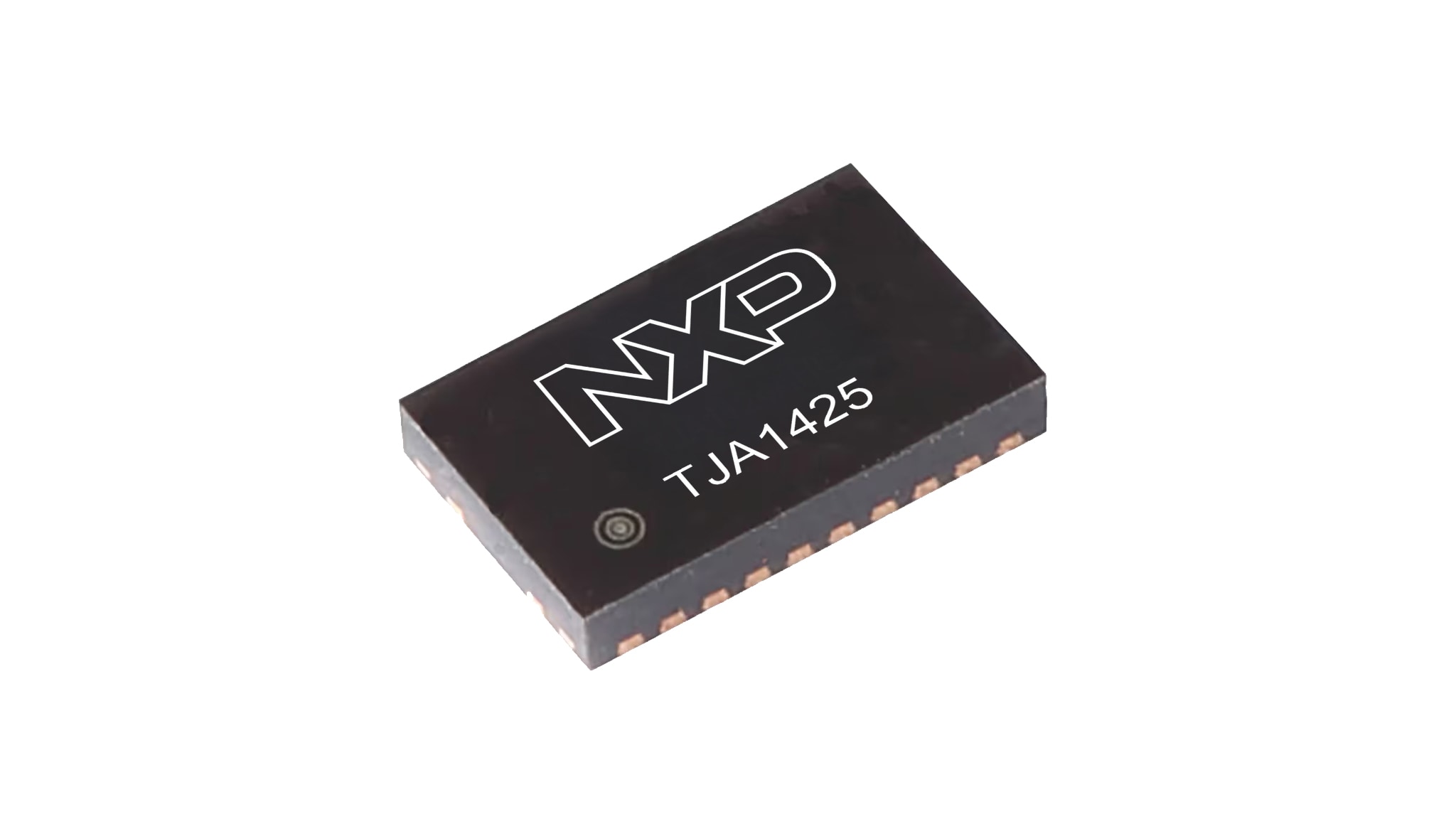

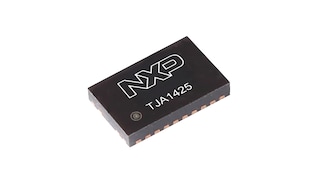

- 強化された自動光学検査 (AOI) 機能をサポートするリードレスDHVQFN24パッケージ (3.5 mm x 5.5 mm)
