汎用車載向けFRDM S32K312開発ボード

FRDM-A-S32K312
アクティブ

画像にカーソルを合わせると拡大表示されます。

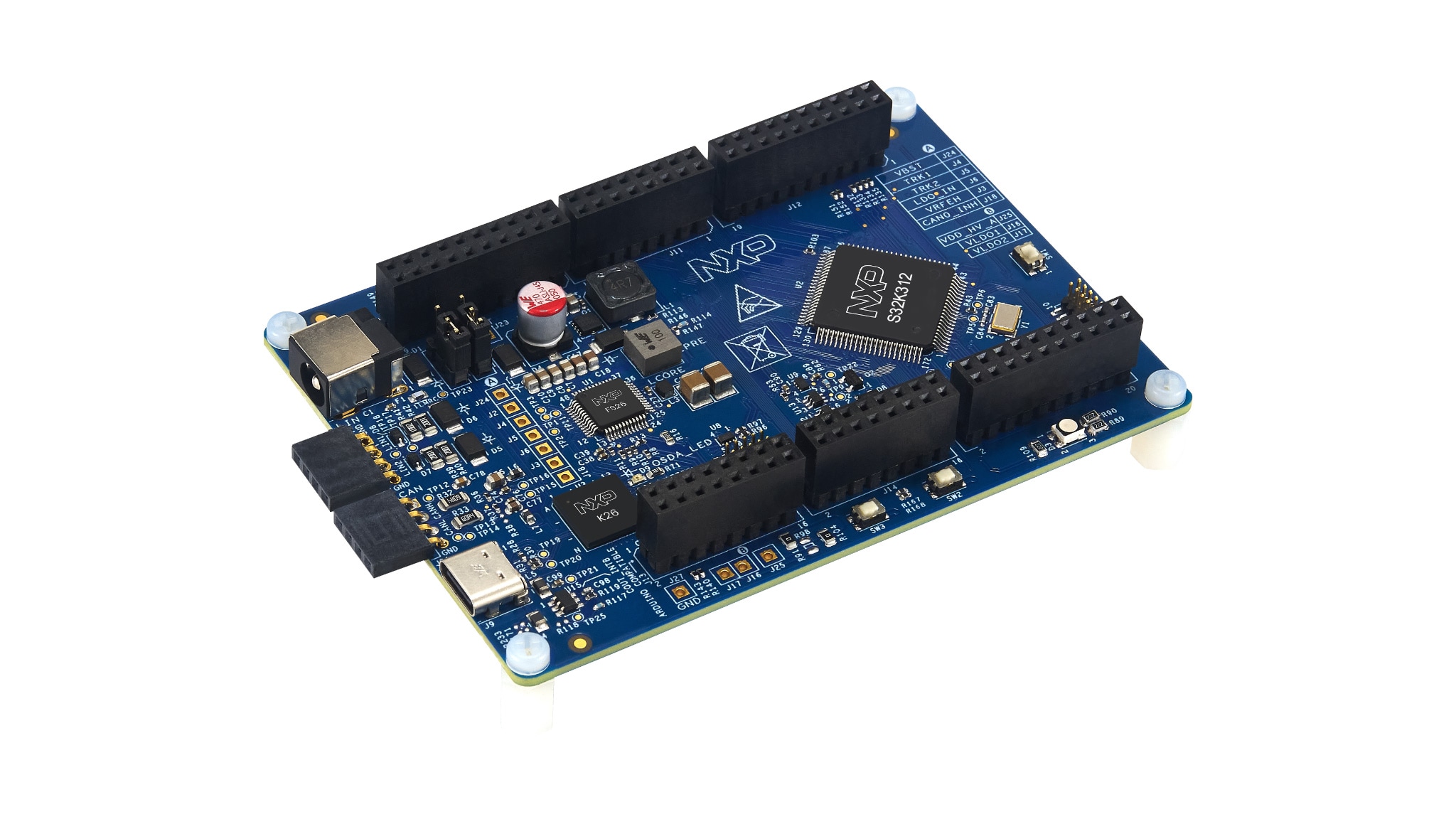

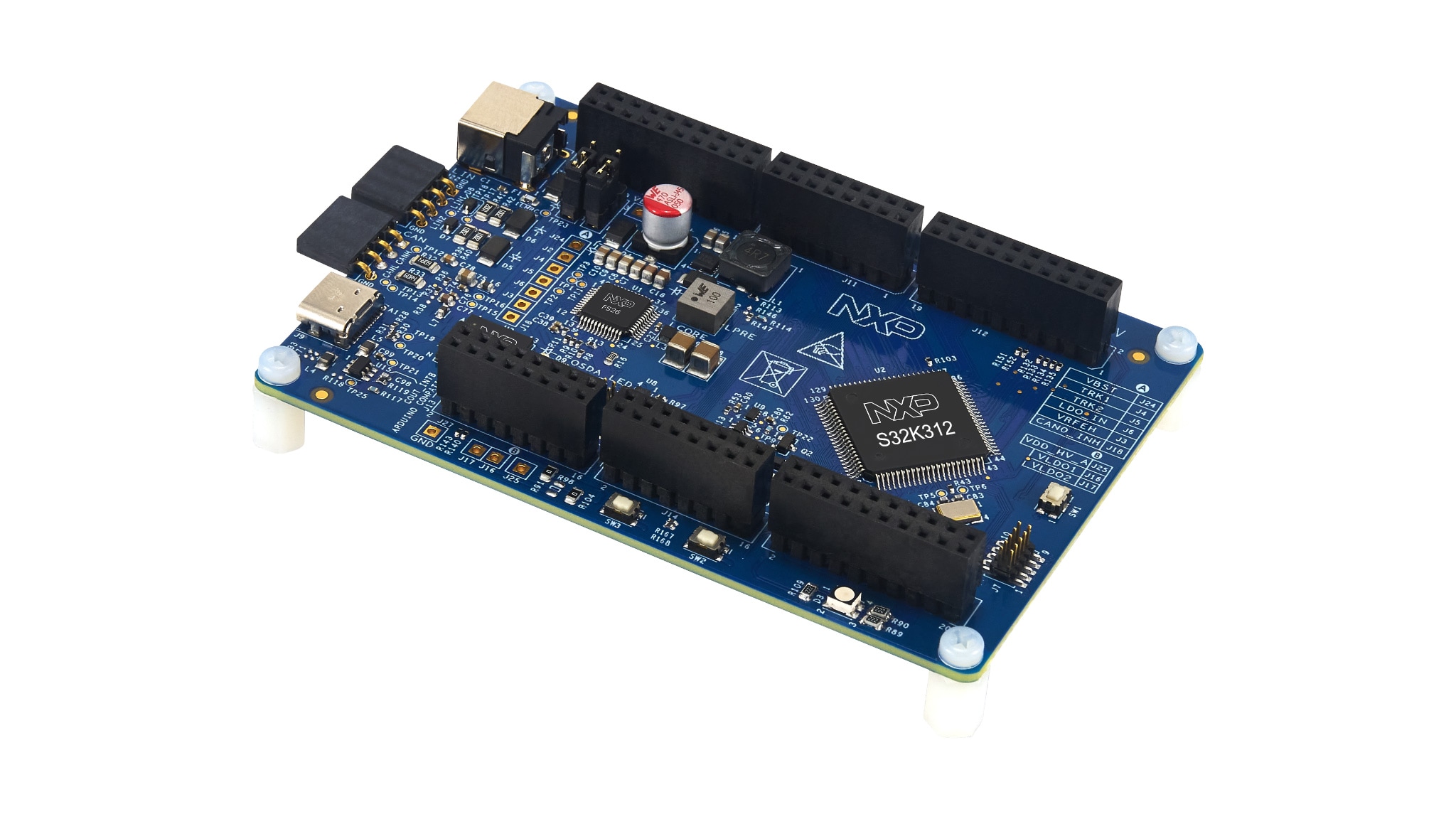

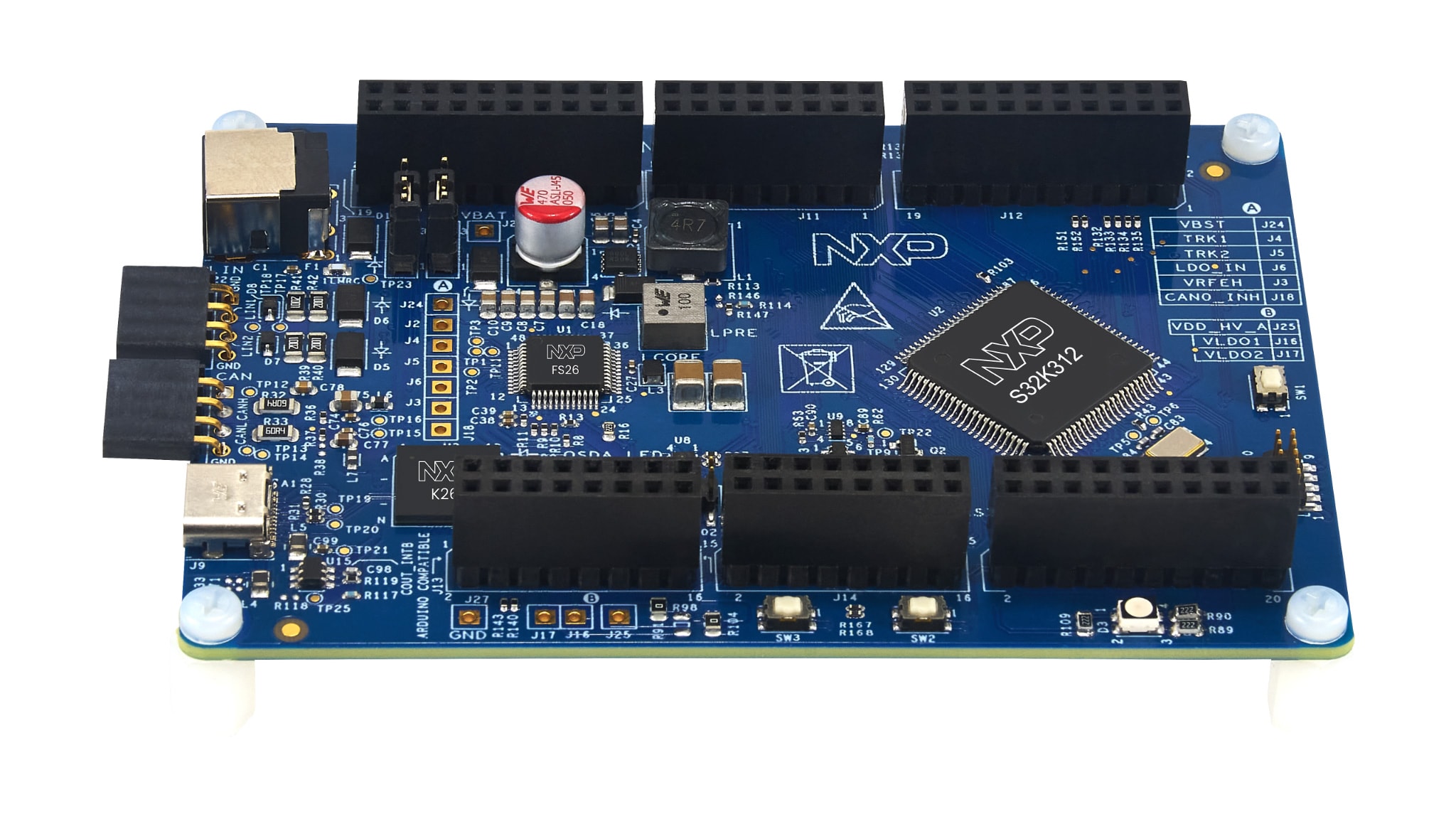

FRDM-A-S32K312は、産業分野および車載分野の汎用アプリケーションに対応する開発ボードです。

FRDM-A-S32K312は、172ピン高密度クアッド・フラット・パッケージ (HDQFP) パッケージの32ビットArm® Cortex®-M7 S32K3マイクロコントローラ・ユニット (MCU) をベースとし、シングルコア・モード、ハードウェア・セキュリティ・エンジン (HSE)、Over-the-Air (OTA) サポート、高度なコネクティビティを備え、低消費電力を特長としています。

FRDM-A-S32K312は、Arduino® UNOピン配列と互換性のある標準ベースのフォーム・ファクタを備え、アプリケーションの迅速なプロトタイプ作成やデモのための幅広い拡張ボード・オプションを提供します。

ブロック図

図を選択する。:

FRDM-A-S32K312開発ボード

FRDM-A-S32K312 Block diagram

S32K3ファミリ

S32K3 Family Overview
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

K2x / KS2x USB

  • K26_180: Kinetis® K26-180 MHz, Dual High-Speed and Full-Speed USBs, 2MB Flash Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core

インターフェース

3.3 V/5 V IO CANトランシーバ

  • TJA1043: High-Speed CAN Transceiver with Standby and Sleep Mode

オートモーティブLINソリューション

  • TJA1022: Dual LIN 2.2A/SAE J2602 Transceiver

パワーマネージメント

12 V、24 V、および48 V SBCソリューション

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応

特長

ハードウェアの特長

  • 電源スイッチ
  • MCU電圧測定
  • ユーザー用赤・緑・青 (RGB) LED
  • ユーザー用プッシュボタン x 2

ソフトウェアの特長

互換性

インターフェース

  • オンボードのCANフレキシブル・データ・レート (CAN FD)
  • オンボードLIN
  • S32K3デバッガ用SWD (Serial Wire Debug)/JTAG (Joint Test Action Group) デバッグ・インターフェース

イネーブルメント

  • S32 Design Studio統合開発環境 (IDE)（Eclipse、GNUコンパイラ・コレクション (GCC)、デバッガ）およびS32 Config Tool（ピン、クロック、ペリフェラル）を、サード・パーティのコンパイラおよびデバッガとともに無償提供

購入オプション

S32K312MINI-EVB-Image

クリックして展開

S32K312MINI-EVB
アクティブ

S32K312MINI-EVB is now FRDM-A-S32K312, joining the FRDM ecosystem.

  • プロセッサ: Arm® Cortex®-M7
$49.00 USD
在庫あり :97

通常 1～2営業日以内に配送

カートに入れる
代理店からの注文
