汎用車載向けFRDM S32K358開発ボード

FRDM-A-S32K358 新規
製造開始前
  • 本ページには、試作段階の製品に関する情報が含まれています。記載されている仕様および情報は、予告なく変更される場合があります。詳細については、担当営業までお問い合わせください。

画像をクリックすると拡大します。

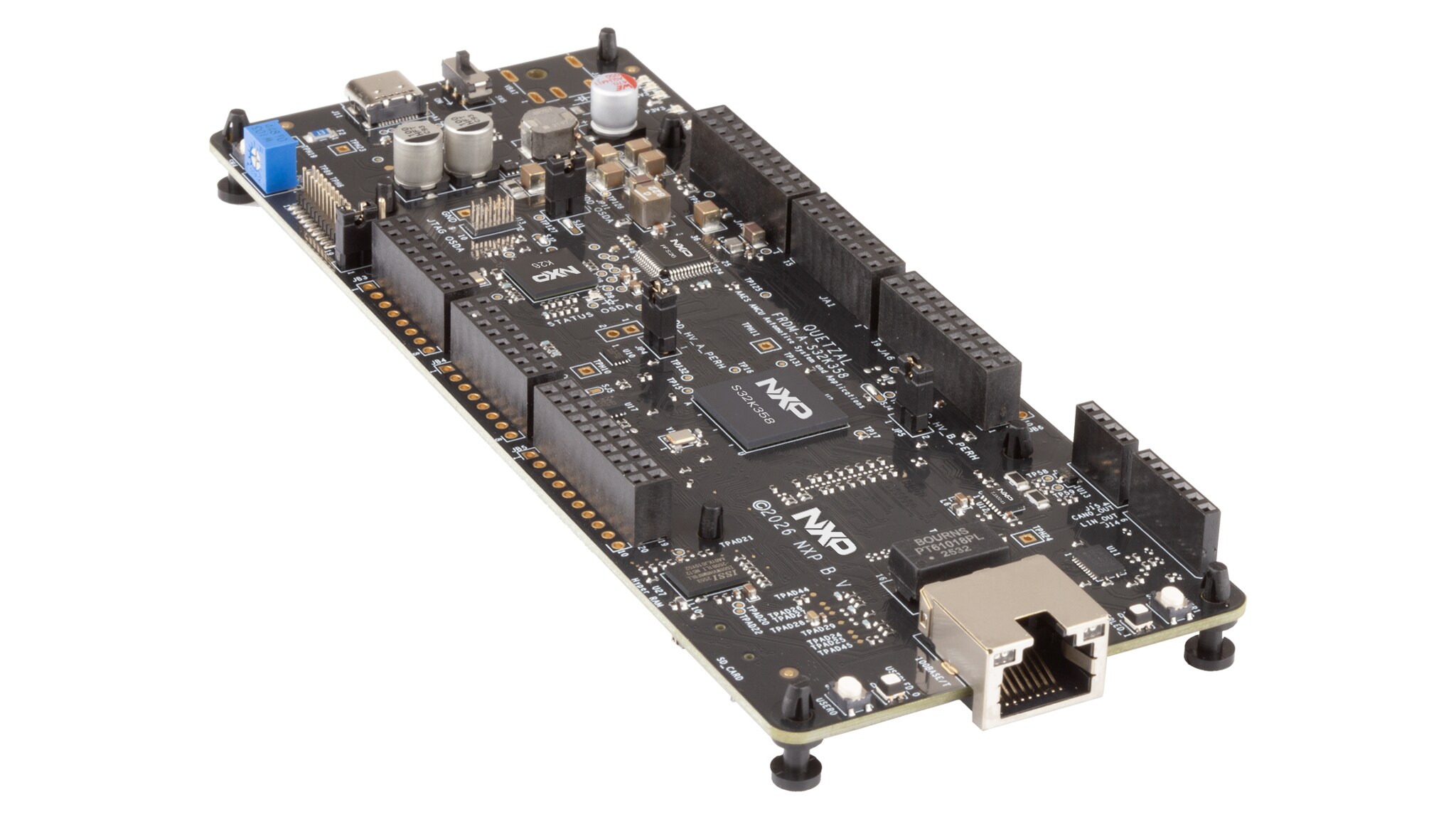

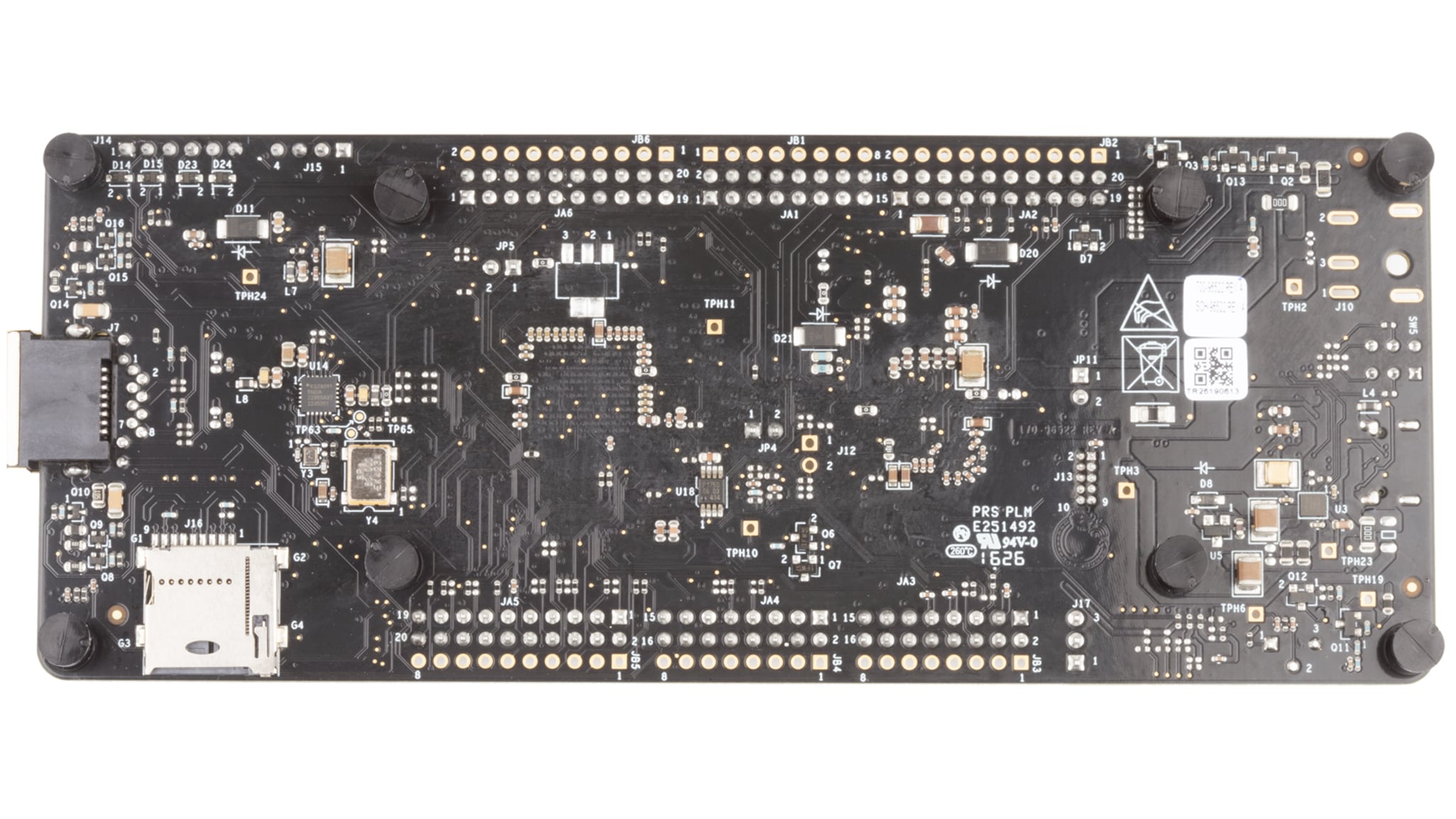

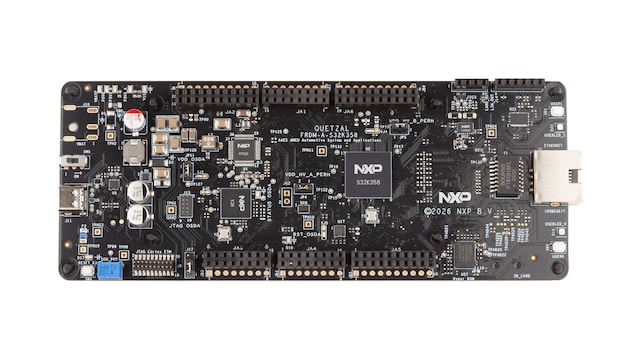

車載向けFRDM S32K358は、産業分野および車載分野の汎用アプリケーションに対応する開発ボードです。

コンパクトな289‑BGAパッケージのS32K358マイクロコントローラをベースとする車載向けFRDM S32K3プラットフォームは、ボディ、ゾーン制御、電動化、モビリティなどの次世代アプリケーションに高性能と安全性を提供します。32ビットのArm® Cortex®-M7デュアル・コアをロックステップ構成で搭載してASIL Dの機能安全を確保しながら、最大240 MHzで動作する追加のCortex‑M7コアによってプロセッシングの柔軟性を高めています。最大8 MBのオンチップ・フラッシュ、HSE-Bセキュリティ・エンジン、Over-the-Air (OTA) アップデートのサポート、高度なコネクティビティ、統合FPU、および低消費電力機能により、セキュアで効率の高いスケーラブルなシステム開発を可能にします。

車載向けFRDM S32K358は、Arduino® UNOピン配列と互換性のある標準ベースのフォーム・ファクタを備え、アプリケーションの迅速なプロトタイプ作成やデモのための幅広い拡張ボード・オプションを提供します。

ブロック図

車載向けFRDM S32K358開発ボード

FRDM-A-S32K358 Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

パワーマネージメント

12 V、24 V、および48 V SBCソリューション

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応

VBUS保護

  • NX20P3483UK: USB PDおよびType-C高電圧シンク/ソース・コンボ・スイッチ、保護機能搭載

データ保護

  • NX20P0407: USB Type-C-CCおよびSBU保護IC

センサ

I3C/I²Cデジタル温度センサ

  • P3T1750DP: I3C/I2Cバス、±1°C精度、デジタル温度センサ

加速度センサ

  • FXLS8961AF: ±2g/±4g/±8g/±16g、低消費電力12ビット・デジタル加速度センサ

インターフェース

USBインターフェース

オートモーティブLINソリューション

  • TJA1425: 1.8 V VIOを備えた高集積クアッドLINコマンダ・トランシーバ

特長

ハードウェアの特長

  • NXP SBC FS26
  • USB Type-Cポート
  • オンボードのK26 MCUを使用したOpenSDAデバッグ
  • 20ピンJTAGコネクタ x 1
  • プッシュ・ボタン x 2
  • ポテンショメータ x 1
  • SDカード・コネクタ x 1

ソフトウェアの特長

互換性

インターフェース

  • オンボードのCANフレキシブル・データ・レート (CAN FD)
  • オンボードLIN
  • S32K3デバッガ用SWD (Serial Wire Debug)/JTAG (Joint Test Action Group) デバッグ・インターフェース

イネーブルメント

  • S32 Design Studio統合開発環境 (IDE)（Eclipse、GNUコンパイラ・コレクション (GCC)、デバッガ）およびS32 Config Tool（ピン、クロック、ペリフェラル）を、サード・パーティのコンパイラおよびデバッガとともに無償提供
