FRDM Automotive S32M244 PMSM/BLDC Motor Control Development Board

FRDM-A-S32M244 更新
アクティブ

画像をクリックすると拡大します。

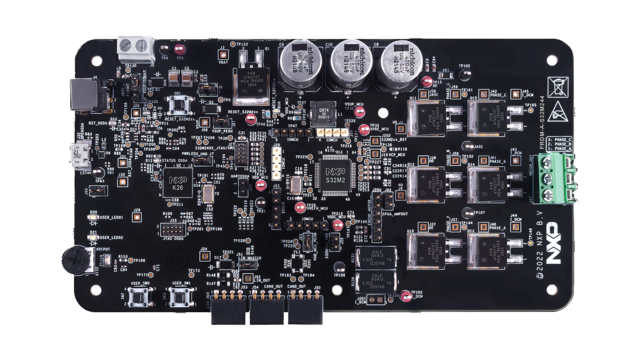

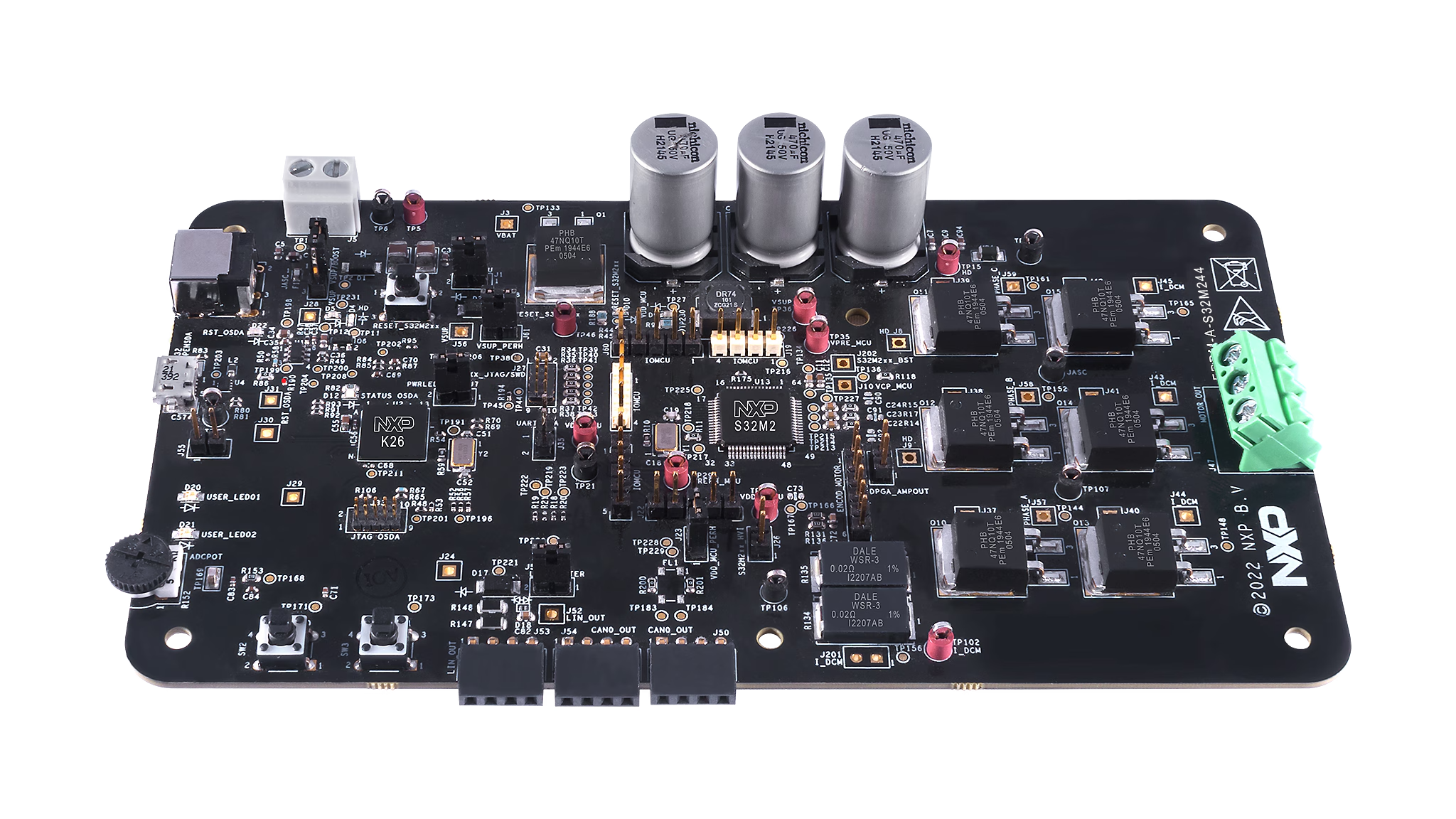

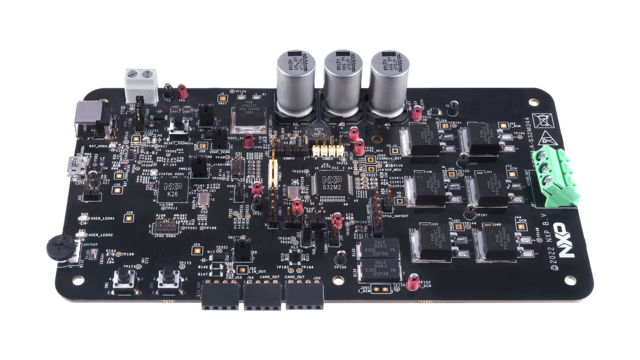

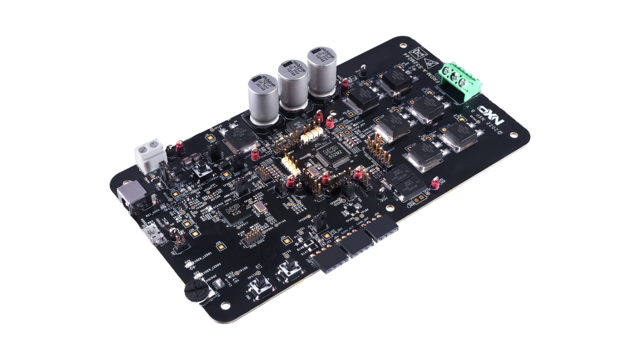

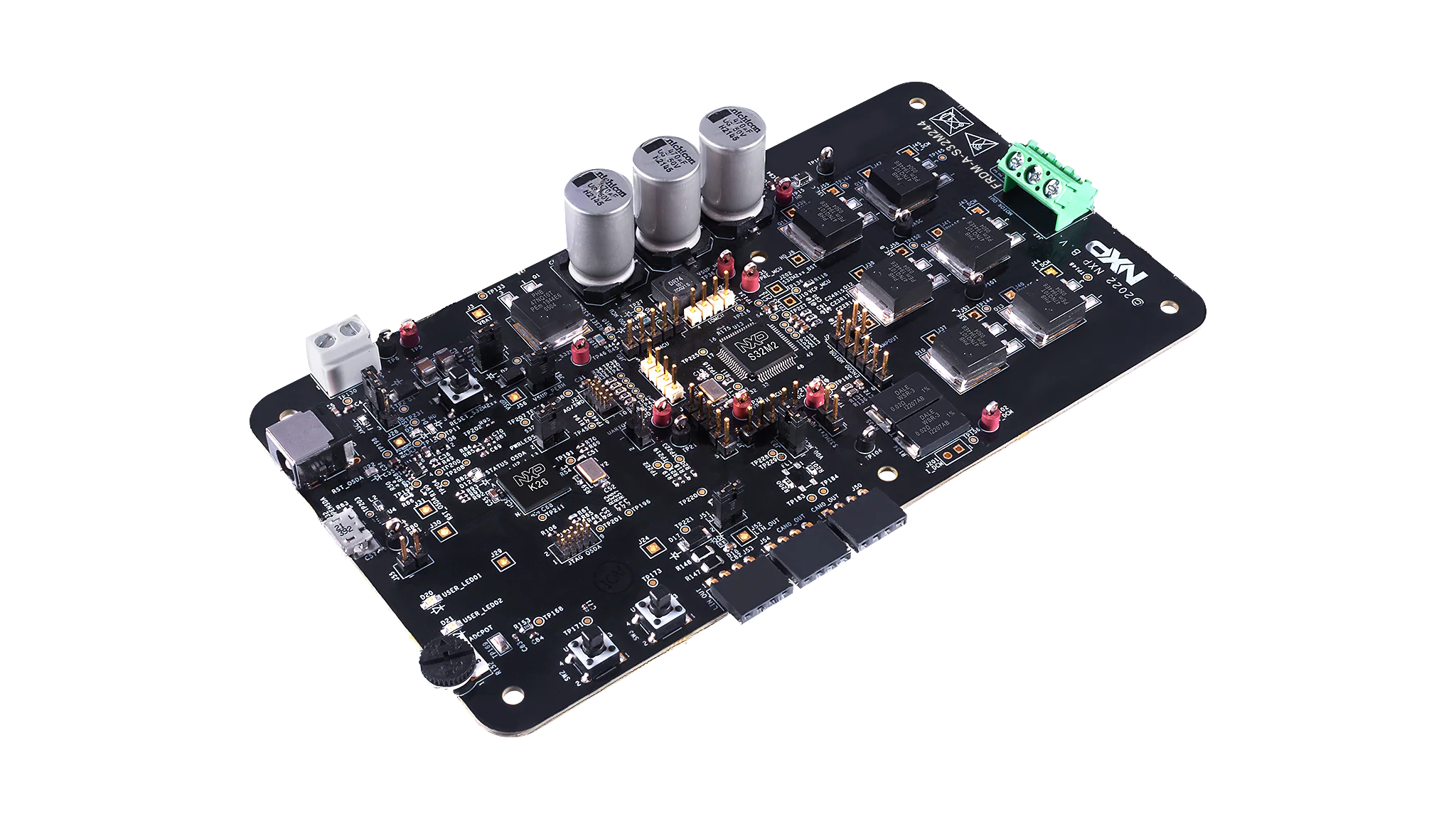

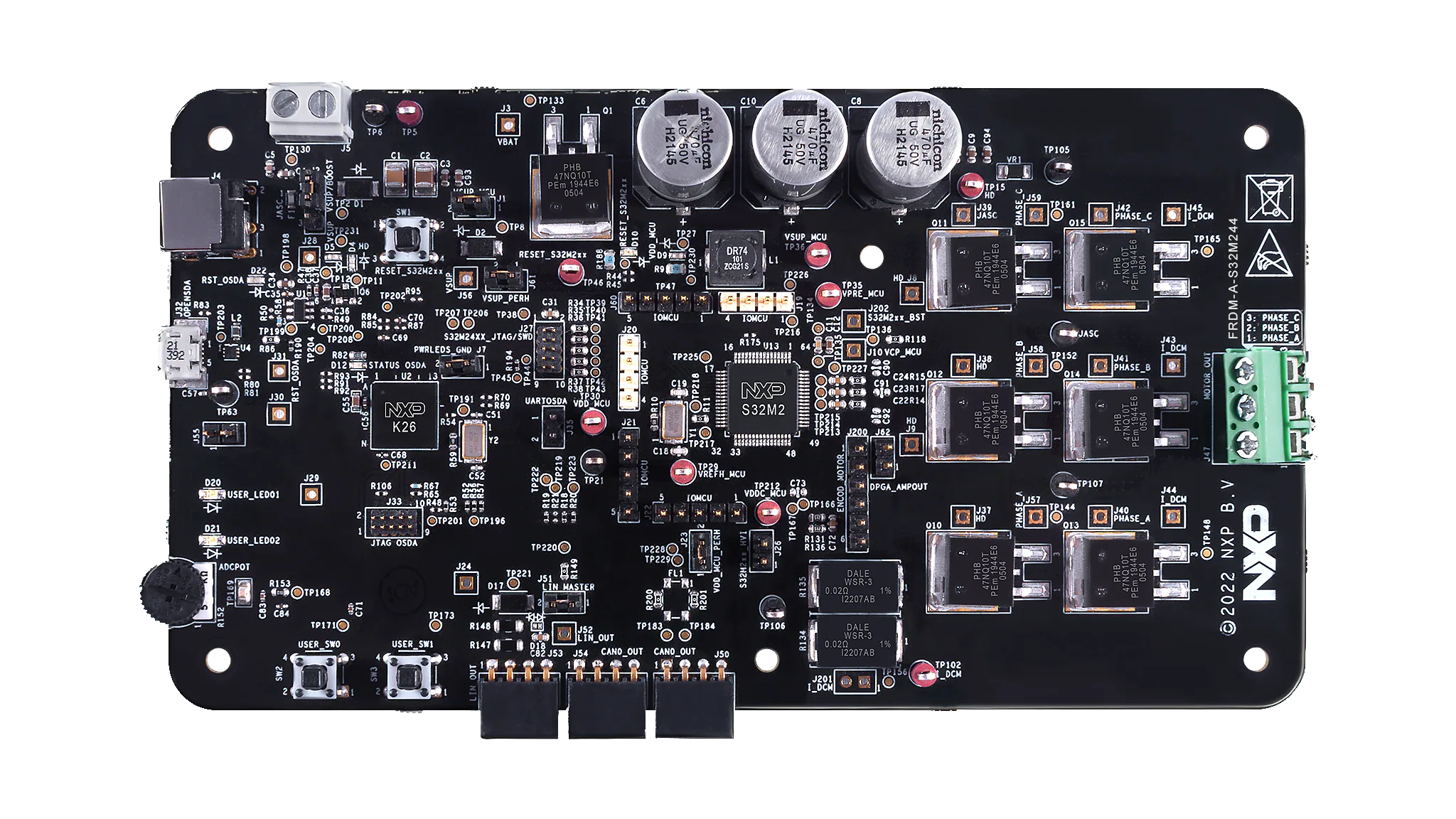

The FRDM-A-S32M244 and FRDM-A-S32M244L are development boards engineered for 3-phase brushless direct current (BLDC) and permanent magnet synchronous motor (PMSM) control applications like electric pumps, cooling systems and actuators, used in sunroof control or seat position adjustment.

Based on the S32M244 integrated solution that offers a 32-bit Arm® Cortex®-M4 S32K1 microcontroller and an analog die with voltage regulator, gate driver, current sensing and LIN/CAN physical layer in a system-in-package (SiP) design, this development board enables rapid prototyping and evaluation of BLDC and PMSM control applications without having to wait for the final hardware design.

The FRDM-A-S32M244 and FRDM-A-S32M244L leverage the MCSPTE1AK344 application software with the Automotive Math and Motor Control Library (AMMCLib) set plus Real-Time Drivers (RTD) software package to provide a complete reference implementation for both 3-phase BLDC and PMSM motor control.

ブロック図

図を選択する。:

S32M24 EVB with LIN Interface

S32M24 EVB with LIN interface

S32M24 EVB with CAN Interface

S32M24 EVB with CAN interface

FRDM-A-S32M244 FOC Application

-S32M24XEVB FOC Application Block Diagram

FRDM-A-S32M244 BLDC 6-Step Application

S32M24XEVB BLDC 6-Step Application Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

S32M MC向け統合ソリューション

  • S32M2: S32M2 12 Vモータ制御向け統合ソリューション

K2x / KS2x USB

  • K26_180: Kinetis® K26-180 MHz, Dual High-Speed and Full-Speed USBs, 2MB Flash Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core

インターフェース

CANシグナル改善

  • TJA1462: スタンバイ・モード対応のCANシグナル改善機能トランシーバ

オートモーティブLINソリューション

  • TJA1027: LIN 2.2A/SAE J2602 Transceiver

Features

Hardware Features

  • FRDM-A-S32M244 designed for 3-phase PMSM or BLDC motor, with internal CAN PHY and external LIN PHY
  • FRDM-A-S32M244L designed for 3-phase PMSM or BLDC motor, with internal LIN PHY and external CAN PHY
  • Position/Speed Sensor options: encoder, HALL or sensorless techniques
  • Voltage/current Sensors: DC Bus voltage and current, phase voltages, BEMF voltages, over current/voltage/temperature protections

Software Compatibility

FRDM-A-S32M244 Interfaces

  • CAN (FD) physical layer integrated in S32M2

FRDM-A-S32M244L Interfaces

  • LIN physical layer integrated in S32M2

Debug Interfaces

  • On board PEmicro debugger (micro-USB connector) with virtual COM port for serial communication
  • 10pin JTAG/SWD connector

Enablement

  • ANSI-C based example SW created in S32 Design Studio for S32 Platform built on S32M24x RTD drivers
  • Model-Based Design Toolbox (MBDT) example SW built on S32M24x RTD drivers
  • FreeMASTER visualization/configuration support
  • MCAT tool - part of software package
  • MCU peripherals initialization generated by S32DS Configuration Tool (CT)
