FRDM Automotive S32K344 Development Board for General Purpose

FRDM-A-S32K344 新規
製造開始前
  • This page contains information on a preproduction product. Specifications and information herein are subject to change without notice. For additional information please contact your sales representative.

画像にカーソルを合わせると拡大表示されます。

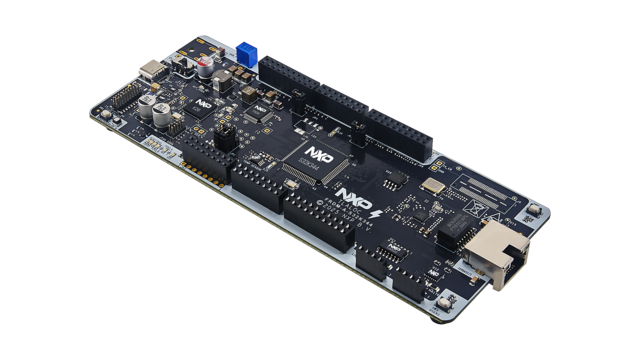

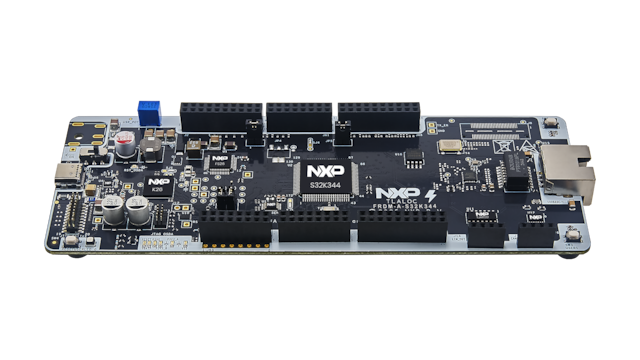

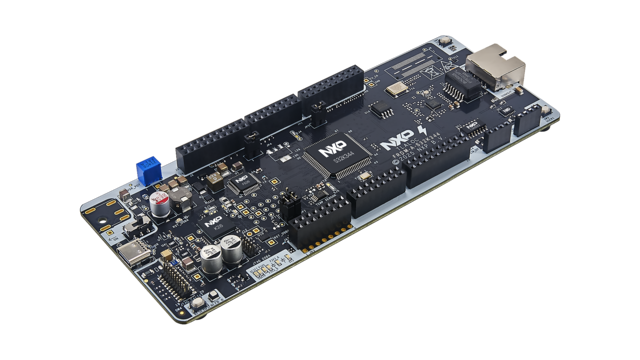

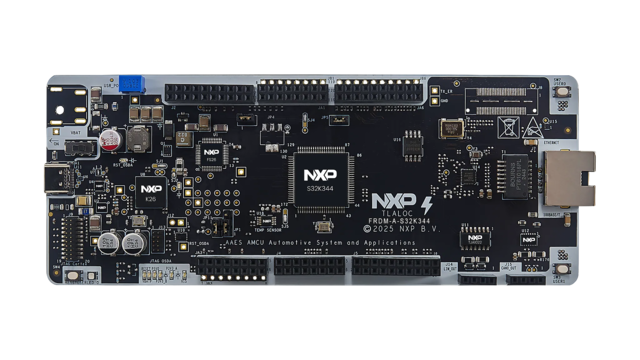

The FRDM Automotive S32K344 is a development board for general-purpose industrial and automotive applications.

Based on the 32-bit Arm® Cortex®-M7 S32K3 microcontroller unit (MCU) in a 172 High Density Quad Flat Package (HDQFP), the FRDM Automotive S32K344 offers two cores in lockstep mode, Hardware Security Engine (HSE), advanced connectivity and low-power.

The FRDM Automotive S32K344 offers a standard-based form factor compatible with the Arduino® UNO pin layout, providing a broad range of expansion board options for quick application prototyping and demonstration.

ブロック図

FRDM Automotive S32K344 Development Board

FRDM-A-S32K344 Development Board Block Diagram

対応製品

インターフェース

3.3 V/5 V IO CANトランシーバ

  • TJA1043: High-Speed CAN Transceiver with Standby and Sleep Mode

オートモーティブLINソリューション

  • TJA1022: Dual LIN 2.2A/SAE J2602 Transceiver

USBインターフェース

パワーマネージメント

12 V、24 V、および48 V SBCソリューション

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応

データ保護

  • NX20P0407: USB Type-C-CCおよびSBU保護IC

VBUS保護

  • NX20P3483UK: USB PDおよびType-C高電圧シンク/ソース・コンボ・スイッチ、保護機能搭載

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

K2x / KS2x USB

  • K26_180: Kinetis® K26-180 MHz, Dual High-Speed and Full-Speed USBs, 2MB Flash Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core

センサ

I3C/I²Cデジタル温度センサ

  • P3T1750DP: I3C/I2Cバス、±1°C精度、デジタル温度センサ

加速度センサ

  • FXLS8964AF: ±2g/±4g/±8g/±16g、低消費電力12ビット・デジタル加速度センサ

Features

Hardware Features

  • Power supply switch
  • MCU voltage measurement
  • User red-green-blue (RGB) LED
  • 2x user push-buttons

Software Features

Compatibility

Interfaces

  • On-board Controller Area Network Flexible Data-rate (CAN FD)
  • On-board LIN
  • Serial Wire Debug/Joint Test Action Group (SWD/JTAG) debug interface for S32K3 debugger

Enablement

購入オプション

FRDM-A-S32K344-Image

クリックして展開

FRDM-A-S32K344
認定中

FRDM Automotive S32K344 Development Board for General Purpose.
