4ビットのデュアル電源変換トランシーバ(オープン・ドレイン、自動方向検出)

画像にカーソルを合わせると拡大表示されます。

製品詳細

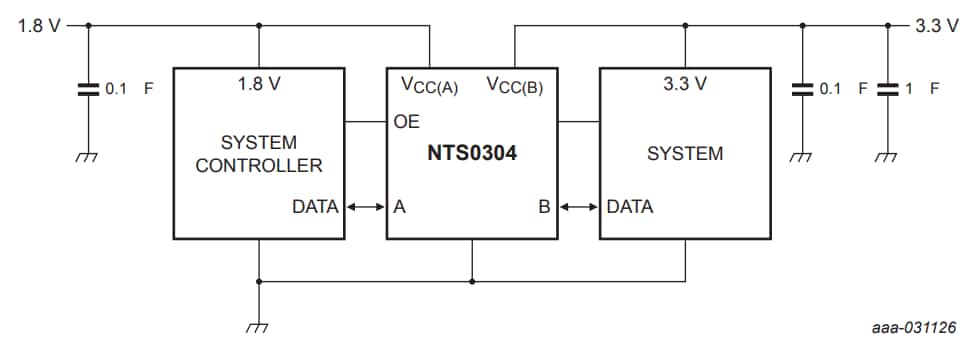

ブロック図

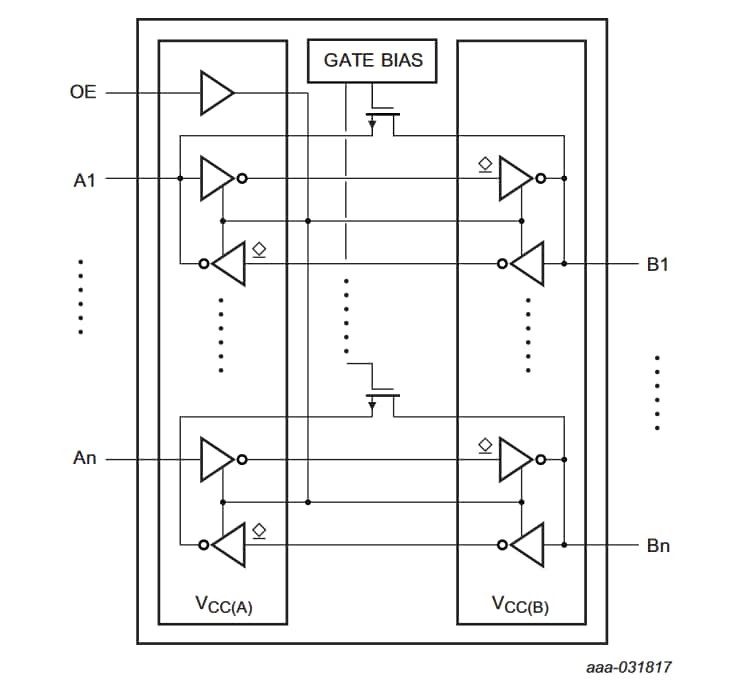

NTS0304ブロック図

NTS0304 Block diagram

特長

  • 広い電源電圧範囲:
    • VCC(A):0.95 V~3.6 V、VCC(B):1.65 V~5.5 V
  • 電源シーケンスは不要
  • 最大データ・レート
    • オープン・ドレイン:2 Mbit/s
    • プッシュプル:20 Mbit/s
  • 長いワンショット・パルスにより、リンギングとオーバーシュートを大幅に低減しながら大きな静電容量負荷を駆動
  • A側入力の最大許容電圧:3.6 V
  • B側入力の最大許容電圧:5.5 V
  • ESD保護:
    • IEC 61000-4-2クラス4、8 kV接点(B側ポート)
    • HBM JESD22-A114Eクラス 2、2000 V超(両方のポート)
    • CDM JESD22-C101E、1000 V超(両方のポート)
  • JESD 78BクラスIIに準拠した100 mAを超えるラッチアップ性能

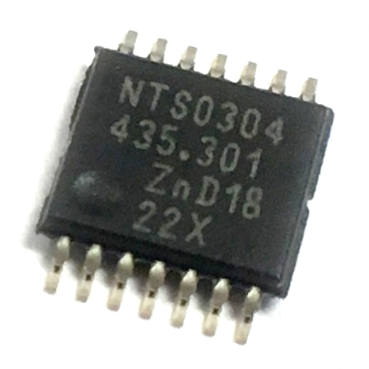

  • パッケージ・オプション:TSSOP14、WLCSP12
  • -40°C~+125°Cの範囲で仕様を規定

部品番号: NTS0304EPW, NTS0304EUK.

購入/パラメータ










































































































ドキュメント

クイック・リファレンス ドキュメンテーションの種類.

3 ドキュメント

デザイン・ファイル

クイック・リファレンス 設計・ファイルの種類.

3 設計・ファイル

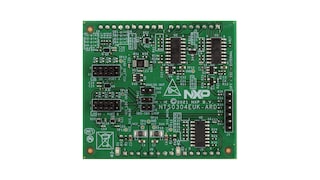

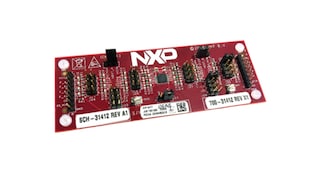

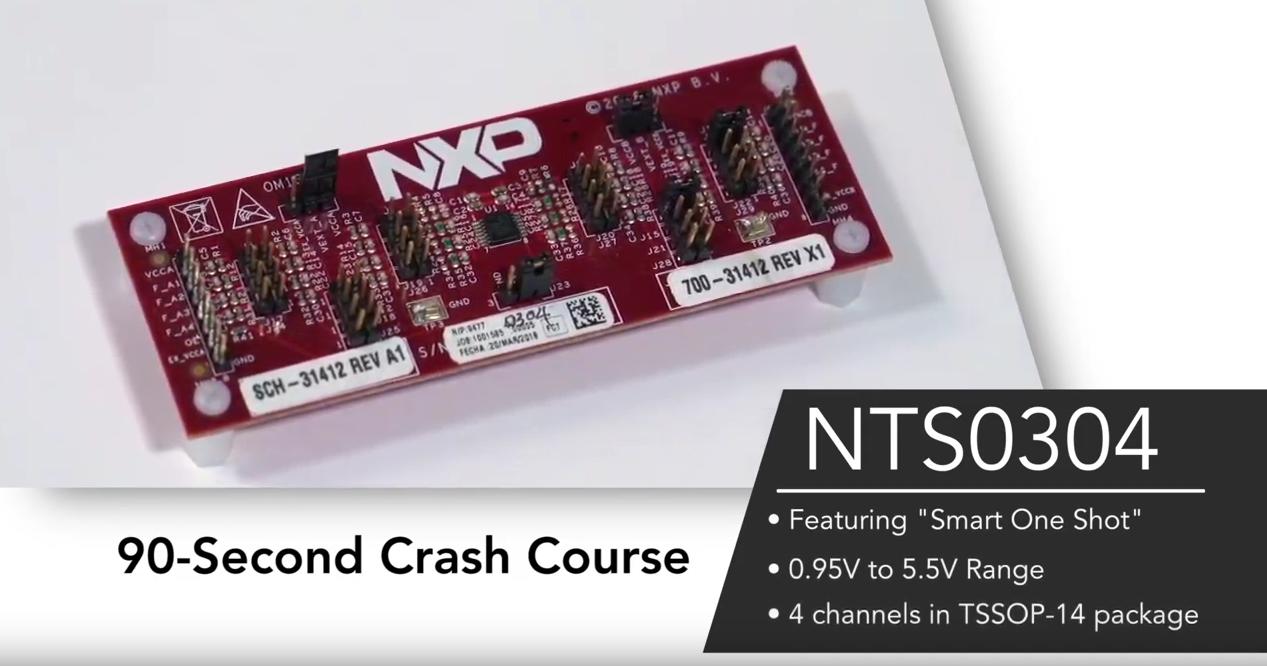

ハードウェア
