8ビットのデュアル電源変換トランシーバ(オープン・ドレイン、自動方向検出)

画像にカーソルを合わせると拡大表示されます。

ブロック図

NTS0308Eのブロック図

NTS0308E Block Diagram

特長

  • 広い電源電圧範囲:
    • VCC(A):0.95 V~3.6 V、VCC(B):1.65 V~5.5 V。VCC(A)はVCC(B)以下でなければなりません
  • 電源シーケンスは不要
  • 最大データ・レート:
    • オープン・ドレイン:2 Mbps
    • プッシュプル:20 Mbps
  • 長いワンショット・パルスにより、リンギングとオーバーシュートを大幅に低減しながら大きな静電容量負荷を駆動
  • A側およびOE入力:最大許容電圧3.6 V、3.6 Vトレラント
  • B側入力:最大許容電圧5.5 V、5.5 Vトレラント
  • ESD保護:
    • IEC 61000-4-2クラス4、8 kV接点(B側ポート)
    • HBM JESD22-A114Eクラス 2、2000 V超(両方のポート)
    • CDM JESD22-C101E、1000 V超(両方のポート)
  • JESD 78BクラスIIに準拠した100 mAを超えるラッチアップ性能
  • パッケージ・オプション:TSSOP20
  • -40°C~+125°Cの範囲で仕様を規定

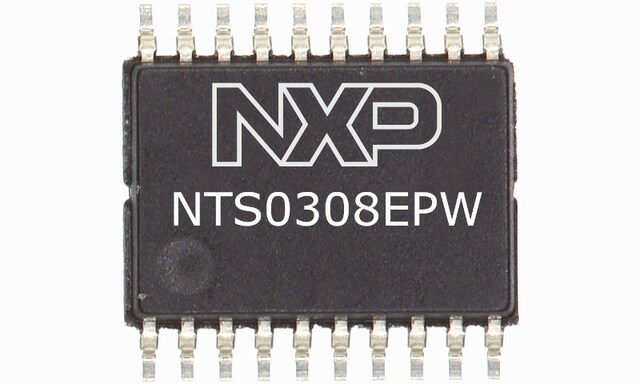

部品番号: NTS0308EPW.
