SafeAssure®（機能安全）
NXPは機能安全に関して、品質と信頼性を重視しています。NXPのSafeAssureプログラムは、ISO 26262に準拠した形でシステム・レベルの安全要件を簡素化します。
デザイン・ファイル
完全な内訳を受け取ります。 製品の設置面積などについては、 eCad ファイル.

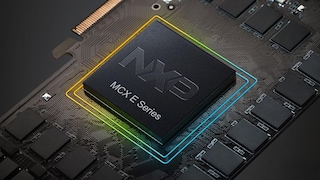

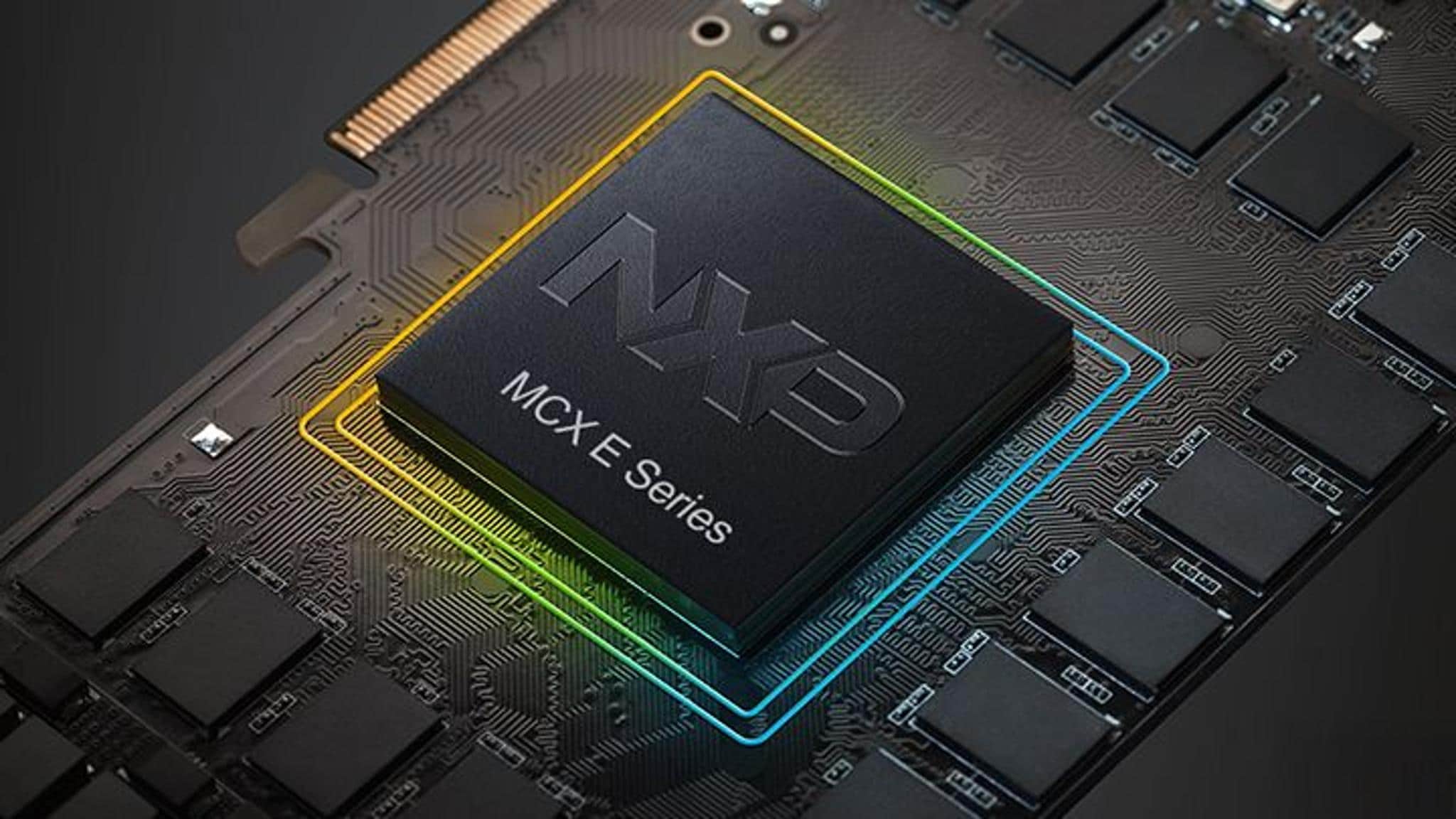

MCX E31：安全でセキュアなインダストリアル・オートメーション向けの堅牢な5V MCU
MCX E31は、NXPのスケーラブルなArm® Cortex® Mベースのマイクロコントローラ・ポートフォリオを拡張する製品として、より高性能なCortex M7コア、より大容量のメモリ、IEC 61508 SIL 2の機能安全サポート、高度なセキュア・エンクレーブといった特徴を備えています。NXP Safe Assureプログラムを通じて、お客様の機能安全認証の取得を支援します。
商用および産業環境での安全で堅牢な動作を目的として設計されたMCX E31は、過酷な電気的条件にさらされるアプリケーションに最適です。コンパクトなパッケージ・オプションと幅広いメモリおよびペリフェラル構成を通じて、コスト最適化ソリューションを提供します。ファミリ全体にわたる一貫したピン配置により、設計の移行や再利用も容易です。
これらのデバイスはMCUXpresso開発者エクスペリエンスによってサポートされており、最適化された組込みシステムの開発を促進します。
製品詳細
特長
通信インターフェース
- LIN (Local Interconnect Network)、UART (Universal Asynchronous Receiver-Transmitter)、DMA (Direct Memory Access) をサポートする最大16個のシリアル通信インターフェースLPUART (Low Power Universal Asynchronous Receiver-Transmitter) モジュール
- DMAをサポートする最大6つのLPSPI (Low-Power Serial Peripheral Interface) モジュール
- DMAをサポートする最大2つのLPI2C (Low-Power Inter-Integrated Circuit) モジュール
- 最大6つのFlexCANモジュール、オプションでCAN-FD (Controlled Area Network with Flexible Data-rate) をサポート
- FlexIOモジュールによるフレキシブルで高性能なシリアル・インターフェース
- 1つの10/100 Mbps MII/RMII (Media Independent Interface / Reduced Media Independent Interface) イーサネット、TSN (Time Sensitive Networking) 対応
- 最大2つのSAI (Synchronous Audio Interface) モジュール
動作特性
- 電圧範囲：2.97 V～5.5 V
- 温度範囲：-40°C～135°C（すべての電力モード）
コア・プラットフォーム
- Arm Cortex-M7コア、32ビットCPU：
- M7は最大160 MHzの周波数をサポート
- DSP（デジタル・シグナル・プロセッサ）拡張とThumb®-2 ISA（命令セット・アーキテクチャ）を備えたArmv7E-MベースのArmコア
- 設定可能なネスト型ベクタ割込みコントローラ (NVIC)
- 単精度浮動小数点演算ユニット (FPU)
メモリとメモリ・インターフェース
- 最大4 MBのプログラム・フラッシュ・メモリ、誤り訂正符号 (ECC) 付き
- 最大128 KBの柔軟なプログラム/データ・フラッシュ・メモリ
- 最大512 KBのSRAM（スタティック・ランダム・アクセス・メモリ）（ECC付き）には96 KBのTCM（密結合メモリ）RAMが含まれ、最小限のレイテンシで高速制御ループのCPUパフォーマンスを最大化
- コアごとのデータ・キャッシュと命令キャッシュにより、メモリ・アクセスのレイテンシによるパフォーマンスへの影響を最小化
- QuadSPI (Quad Serial Peripheal Interface) をサポート
ミックスド・シグナル・アナログ
- 最大3つの12ビットADコンバータ (ADC) を搭載し、モジュールごとに最大24チャネルのアナログ入力
- 1つの温度センサ (TempSense)
- 最大3つのアナログ・コンパレータ (CMP)、各コンパレータに8ビットDAコンバータ (DAC) を内蔵
ヒューマン・マシン・インターフェース (HMI)
- 最大145本のGPIOピン
- ノンマスカブル割込み (NMI)
- 最大59ピンにウェイクアップ機能を搭載
- 最大32ピンで割込みをサポート
パワー・マネジメント
- 優れたエネルギー効率とパフォーマンスを兼ね備えた低消費電力Arm Cortex-M7コア
- 簡素化されたモード管理（RUNおよびSTANDBY）を備えたパワー・マネジメント・コントローラ (PMC)
- ペリフェラル固有のクロック・ゲーティングをサポートし、低消費電力モードでは特定のペリフェラルだけが引き続き動作
信頼性、安全性、セキュリティ
- EdgeLock®セキュア・エンクレーブ（アドバンスト・プロファイル）によるプラットフォーム・セキュリティ
- 最大2つの内部ソフトウェア・ウォッチドッグ・タイマ (SWT)
- すべてのメモリにECCを搭載
- データ・パスのエラー検出コード (EDC)
- 巡回冗長検査 (CRC) モジュール
- 120ビットの一意な識別 (ID) 番号
- XRDC (Extended Cross Domain Controller) によって中央コアのアクセス権を保護
- 仮想化ラッパー (VIRT_WRAPPER) によるI/O保護
パッケージ
- LQFP48、HDQFP100、HDQFP172
MCUXpresso開発者エクスペリエンス
- MCUXpressoエコシステムのサポート
- 各種の統合開発環境 (IDE) を選択可能
- ピン、クロック、ペリフェラル、セキュリティ、メモリの構成ツール
- セキュリティのプログラミングおよびプロビジョニング・ツール
- ソフトウェア開発キット (SDK)
- Zephyrリアルタイム・オペレーティング・システム (RTOS) のサポート
製品プログラム
長期製品供給
対象製品には最低10年間の製品供給サポートが適用されます。自動車、通信、医療の各セグメント向けに開発された指定対象製品については、最低15年間の製品供給が保証されます。
関連製品
MCX N94、N54、N53、N52、N24：高集積の低消費電力デュアル・コアArm® Cortex®-M33 MCUにオンチップ・アクセラレータおよび高度なセキュリティを搭載
MCX L25 Ultra-Low-Power MCUs with Dedicated Sense Domain
MCX E24：信頼性と安全性を重視したMCU
MCX A14x/15x MCU：Arm® Cortex® M33、拡張性の高いデバイス・オプション、低消費電力でインテリジェントなペリフェラルを搭載
MCX N23x Highly Integrated MCUs with On-Chip Accelerators, Intelligent Peripherals and Advanced Security
