KW45：32ビットBluetooth® 6.0長距離MCU、CAN FDおよびLINバス・オプションあり、Arm® Cortex®-M33コア

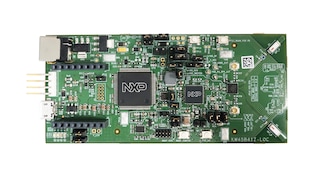

KW45
アクティブ

KW45の3コア・アーキテクチャには、96 MHzのCM33アプリケーション・コア、専用のCM3無線コア、分離型のEdgeLockセキュア・エンクレーブが統合されています。専用のSRAMを備えたフラッシュ・ベースの無線コアにより、高度な設定とアップグレードが可能なソフトウェア実装の無線が得られ、メイン・コア上のリソースをお客様のアプリケーション領域に活用できます。Bluetooth Low Energy 6.0準拠の無線は、最大24のセキュアな同時接続に対応しています。EdgeLockセキュア・エンクレーブの分離された実行環境は、一連の暗号化アクセラレータ、キー・ストア処理、セキュアなライフサイクル管理を備え、メイン・コアのセキュリティ負荷を最小限に抑えます。さらに、KW45 MCUにはFlexCANが搭載され、車載用または産業用CAN通信ネットワークへのシームレスな統合を実現できます。FlexCANモジュールは、CANのフレキシブル・データ・レート (CAN FD) に対応でき、帯域幅の拡大とレイテンシの低減に役立ちます。

ブロック図

図を選択する。:

KW45アーキテクチャ

KW45 Block Diagram

KW45デバイスの特長

KW45 Software Block Diagram
図を取得する PDF

特長

アプリケーション・コア

  • 最大96 MHzのArm Cortex-M33コア
  • 1 MBのプログラム・フラッシュ
  • 128 kBのSRAM
  • ネスト型ベクタ割り込みコントローラ (NVIC)

無線コア

  • 専用CM3コア
  • 認証済みNXP Bluetooth Low Energyコントローラ・スタック・ファームウェア用のセキュアな256 kBフラッシュ
  • 88 kBの専用SRAM
  • 2.4 GHzのBluetooth Low Energyバージョン6.0に対応したアップグレード可能な無線。セントラルとペリフェラルを任意に組み合わせた最大24の同時ハードウェア接続をサポート
  • -106 dBm、125 kbpsの長距離受信感度
  • -102 dBm、500 kbpsの長距離受信感度
  • -97.5 dBm、1 Mbpsの受信感度
  • -95 dBm、2 Mbpsの受信感度
  • 最大+10 dBmのプログラマブルな送信出力電力
  • データ・レート：125 kbps、500 kbps、1 Mbps、2 Mbps
  • 変調タイプ：2レベルFSK、GFSK、MSK、GMSK
  • シングル・エンドの双方向RFポートを備えたオンチップ・バラン

EdgeLockセキュア・エンクレーブ

  • セキュア・ブートとセキュア・デバッグ
  • 対称鍵暗号化 - AES-128/192/256およびECB、CBC、CTR、GCM、CMAC、CCMモード
  • 非対称鍵暗号化 - ECC NIST P-192/224/256/384/521、Curve25519
  • 鍵交換アルゴリズム - ECDH (E)、SPAKE2+、JPAKE
  • セキュアな鍵の生成、保管、管理
  • フラッシュ・アクセス保護と、PRINCE XEXブロック暗号モードを使用したオプションの暗号化およびオンザフライ復号化

低消費電力

  • トランシーバ電流（DC-DC降圧モード、3.3 V電源）
    • 標準RX：4.7 mA
    • 0 dBmでの標準TX：4.6 mA（10 dBmでは18.7 mA）
  • 300 nAの低消費電流に対応した複数のパワーダウン・モード
  • 内部タイマまたは汎用I/Oから終了できる、スリープ時の電流が100 nA未満の超低リーク・スマート・パワー・スイッチ

クロック

  • Bluetooth LEモードと汎用FSKモード用の32 MHzに対応
  • 32.768 kHzの水晶発振器

動作特性

  • 温度範囲（周囲）：-40 °C～105 °C ・
  • 温度範囲（接合部）：-40 °C～125 °C ・DC/DC電圧範囲：1.8 V～3.6 V
  • バイパス電圧範囲：1.8 V～3.6 V
  • 認定：AEC-Q100グレード2

ヒューマン・マシン・インターフェース

  • 25本の汎用入出力（汎用I/O） (40HVQFN)
  • 29本の汎用I/O (48HVQFN)

システム・ペリフェラル

  • 降圧およびバイパス動作モードに対応したDC/DCコンバータ
  • チャネルごとのアクセス許可を備えた非同期DMAコントローラ（セキュア/非セキュア）
  • パワーダウン・モード用のウェイクアップ・ユニット

アナログ・モジュール

  • 最大2 Mspsの16ビット・シングル・エンドSAR ADコンバータ (ADC)
  • 8ビットDAコンバータ (DAC) を備えた2つの高速アナログ・コンパレータ (CMP)
  • 1.0 V～2.1 Vのリファレンス電圧 (Vref)

タイマ

  • PWM機能を備えDMAに対応した2つの6チャネル32ビット・タイマ (TPM)
  • 比較機能を備えた2つの32ビット低消費電力タイマ (LPTMR) またはパルス・カウンタ
  • DMAに対応した4チャネル32ビット低消費電力周期割込みタイマ (LPIT)
  • 1つの56ビット・タイムスタンプ・タイマ
  • 32ビット・アラームと独立型電源を備えた32ビットの秒単位リアルタイム・カウンタ (RTC)
  • 信号周波数アナライザ (SFA) を使用して、クロック周期/周波数およびトリガ間の時間を測定

通信インターフェース

  • CANとCAN FDを備えたFlexCANにより、CAN Specification Version 2.0 Part Bの完全実装とFDに対応
  • LINに対応した2つの低消費電力UART (LPUART) モジュール
  • 2つの低消費電力SPIモジュールと1つのMIPI-I3Cモジュール
  • System Management Bus (SMBus) Specificationバージョン2に対応した2つの低消費電力I²C (LPI2C) モジュール
  • UART、I²C、SPI、Camera IF、LCD RGB、PWM/波形生成のエミュレーションに対応した1つのプログラマブルFlexIOモジュール

パッケージ

  • 6 x 6 mm 40HVQFN、ウェッタブル・フランクあり
  • 7 x 7 mm 48HVQFN、ウェッタブル・フランクあり
