26-Cell Battery Pack Emulator for BMA7x24 and BMA7x26 BCC EVBs

BATT26EMULATOR 新規
アクティブ

画像をクリックすると拡大します。

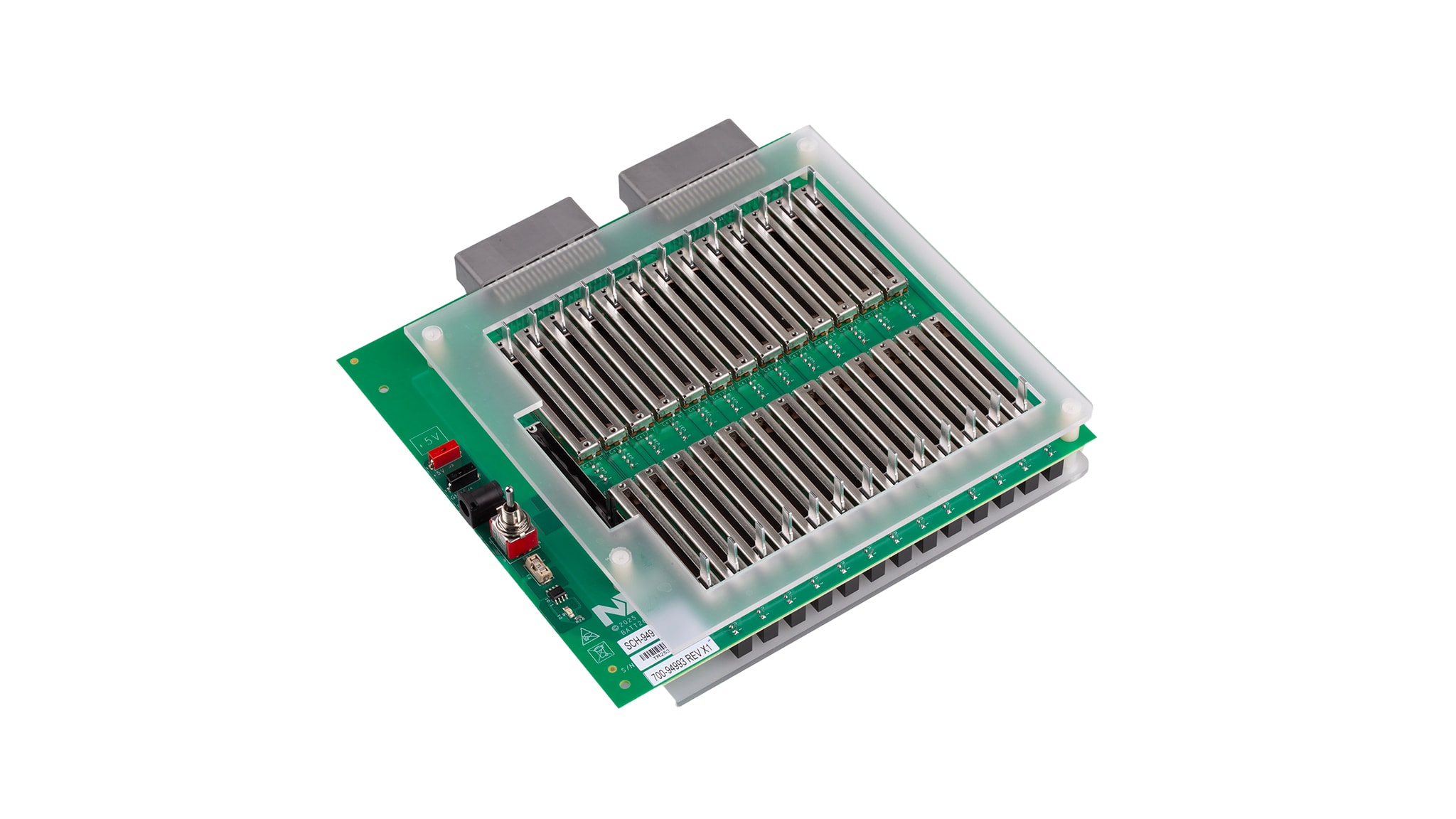

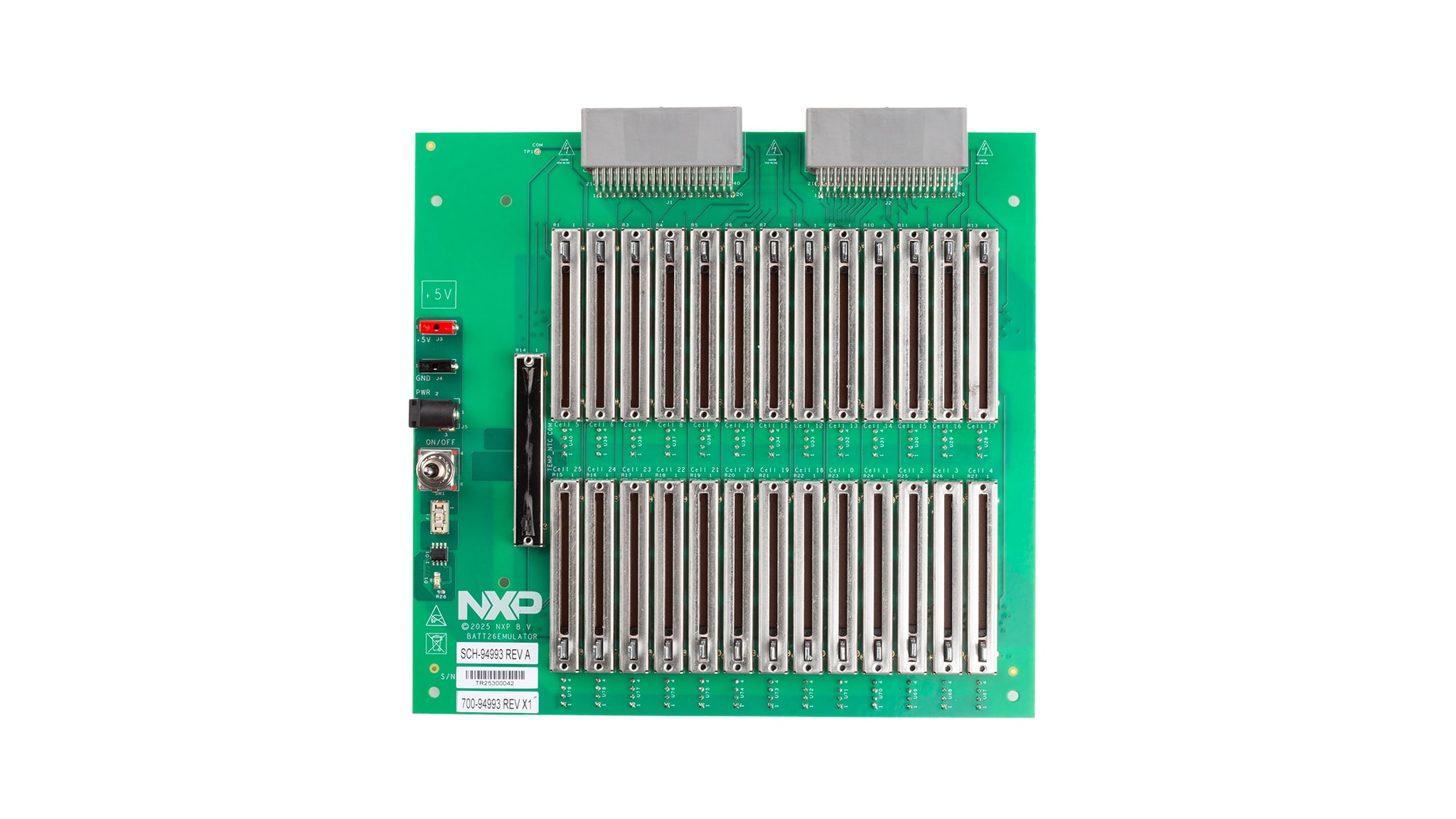

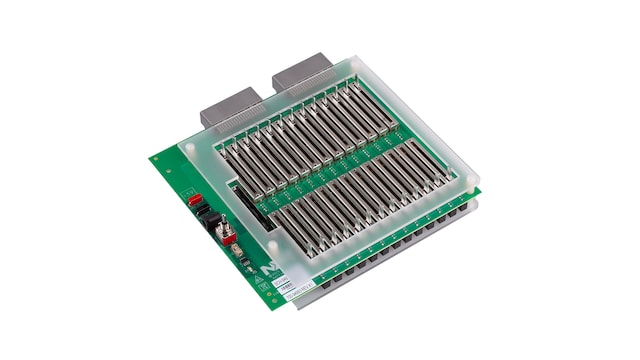

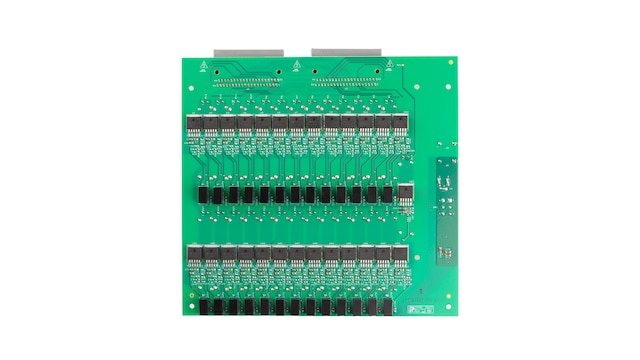

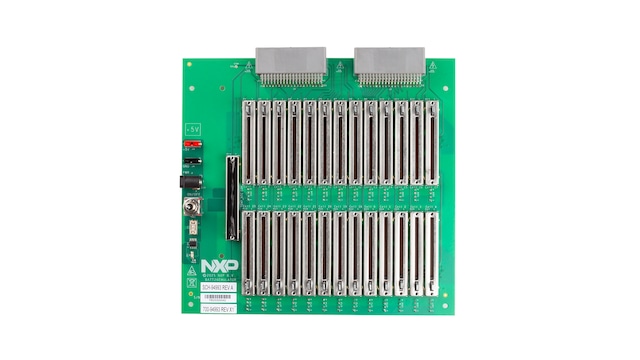

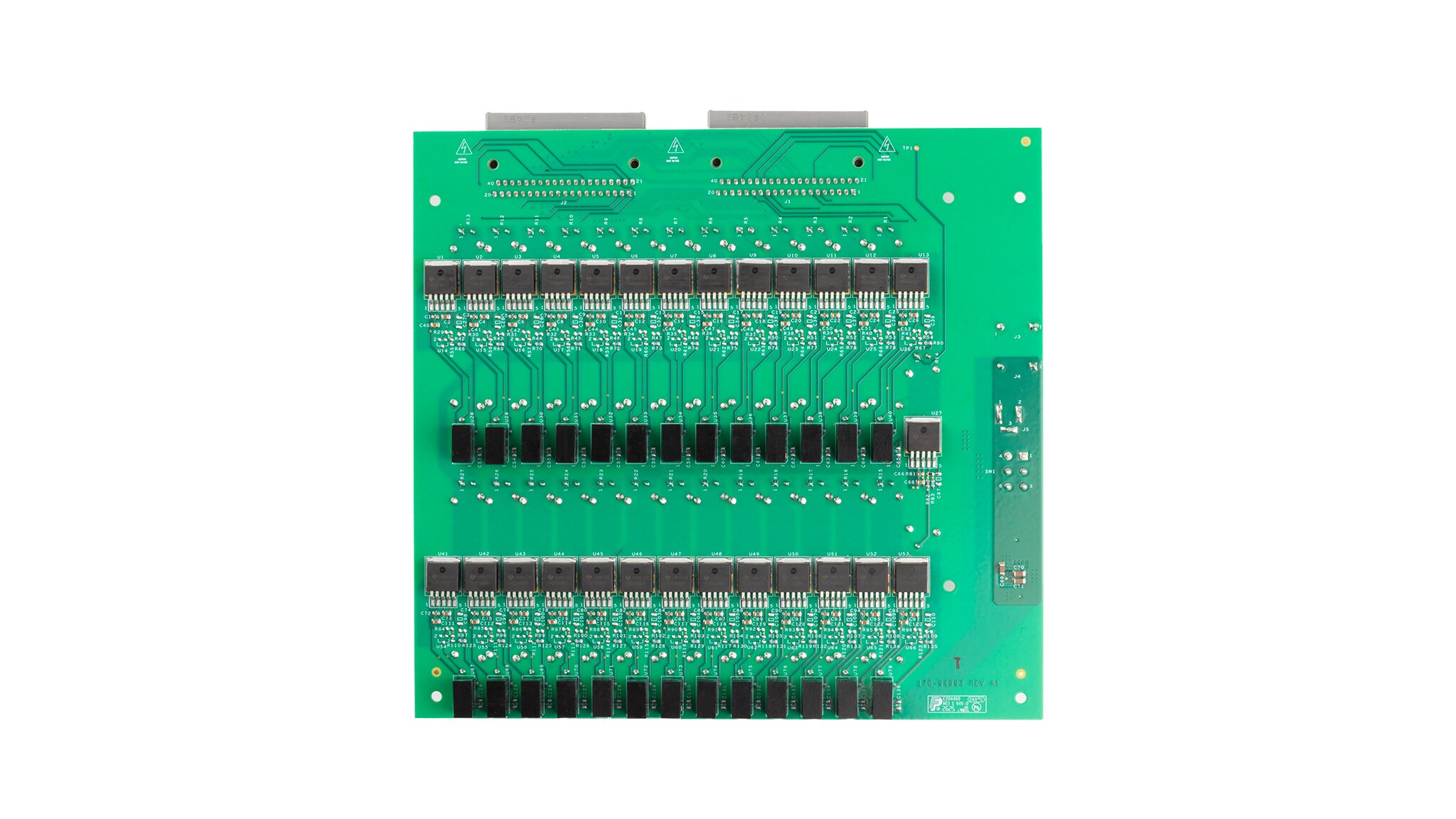

The BATT26EMULATOR board emulates a multi-cell battery pack and can be easily connected to the BMA7X24 and BMA7X26 Battery Cell Controller (BCC) evaluation boards. The BATT26EMULATOR board can be used for quick evaluation of NXP BCC integrated circuits (ICs) or to assist users with software development.

This board provides an intuitive way to adjust the voltage across any of the 26 emulated battery pack cells pack, and also the voltage across some analog inputs of the BCC IC that are typically used for temperature sensing. Two outputs are available to connect up to two NXP BCC ICs to the same emulator. This emulator is compatible with the EVBMA7X2YDT1 board.

ブロック図

BATT26EMULATOR

BATT26EMULATOR Block Diagram
図を取得する PDF

対応製品

バッテリー・マネジメント

バッテリー・セルコントローラ

  • BMA742X: EIS搭載、24チャネルおよび26チャネルASIL DリチウムイオンBCC IC
  • BMA712X: 24チャネルおよび26チャネルASIL DリチウムイオンBCC IC

Features

Power Input

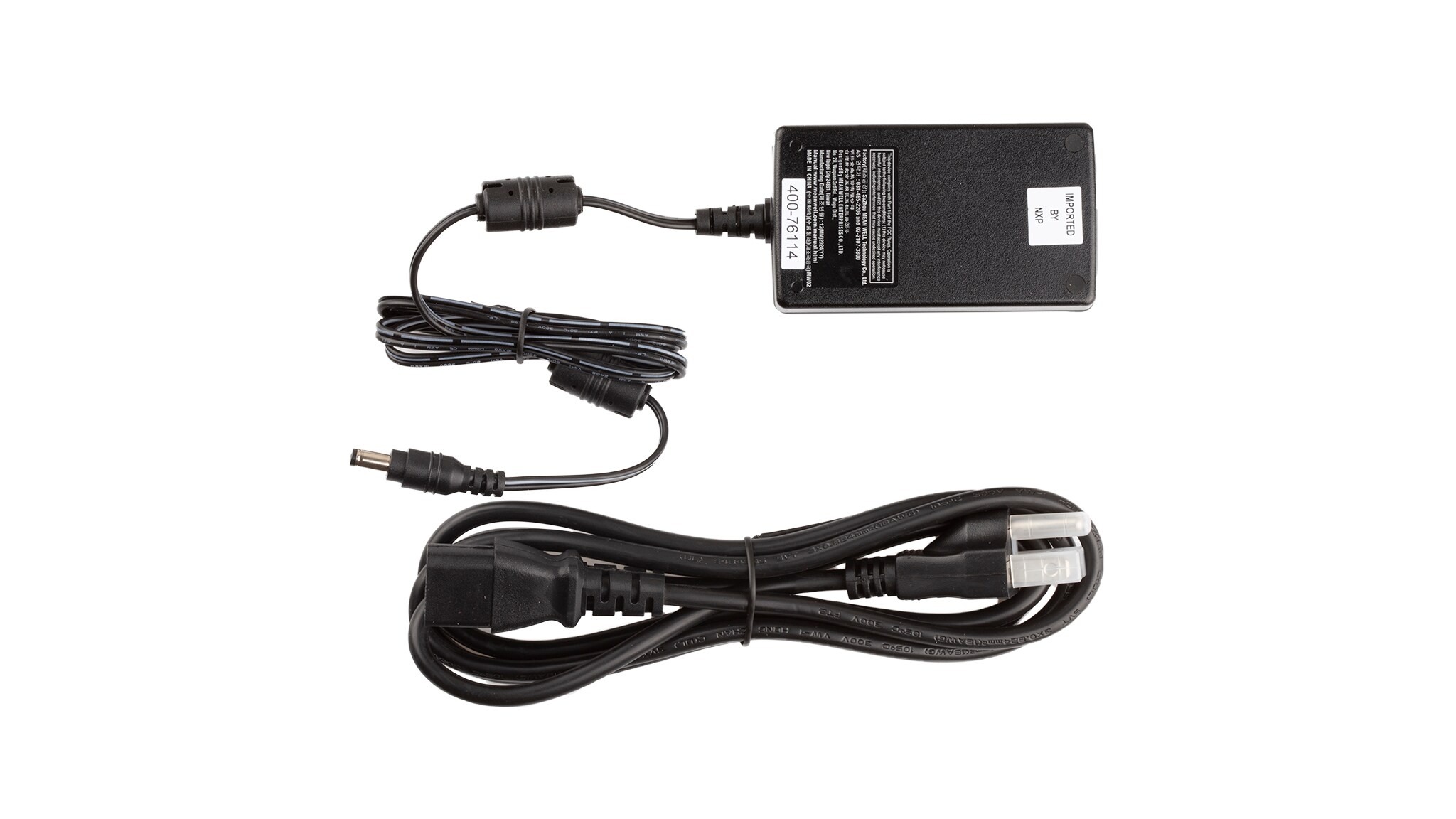

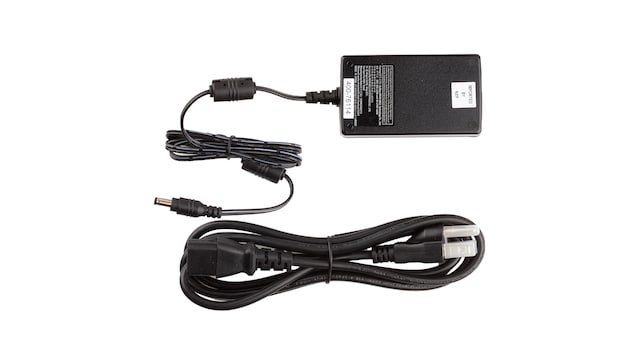

  • 5 V, 5 A with DC plug type P1J (2.1 × 5.5 × 11 mm), center‑positive tuning fork type

Cell Voltage Output

  • Adjustable individual cell voltage: 1.25 V to 3.3 V

Temperature Sensor Emulator

  • Adjustable output: 0 V to 4.9 V

User Components

  • LED power indicator

購入オプション

BATT26EMULATOR-Image

クリックして展開

BATT26EMULATOR
アクティブ

26-Cell Battery Pack Emulator for BMA7x24 and BMA7x26 BCC EVBs.

    $700.00 USD
    入荷待ち
    カートに入れる
